ds120

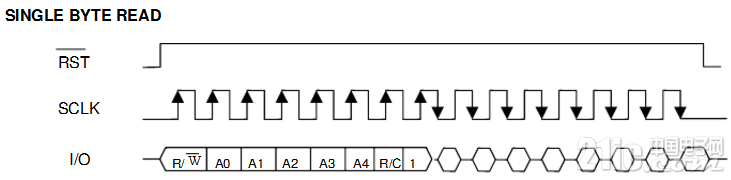

单字节读的时序

底层驱动代码实现可参考如下：
unsigned char DS1302ReadByte(unsigned char addr)
{
unsigned char n,dat,tmp;
RST = 0;
_nop();
SCLK = 0;
nop();
RST = 1;
nop();

    for(n=0; n<8; n++)         //发送要读出数据的内存地址<br />        {<br />                DSIO = addr & 0x01;<br />                addr >>= 1;<br />                SCLK = 1;<br />                _nop_();<br />                SCLK = 0;<br />                _nop_();<br />        }<br />        <br />        for(n=0; n<8; n++)         //读出该地址内存的数据<br />        {<br />                tmp = DSIO;<br />                dat = (dat>>1) | (tmp<<7);<br />                SCLK = 1;<br />                _nop_();<br />                SCLK = 0;<br />                _nop_();<br />        }
    RST = 0;<br />        _nop_();<br />        SCLK = 1;<br />        _nop_();<br />        DSIO = 0;<br />        _nop_();<br />        DSIO = 1;<br />        _nop_();<br />        return dat;        <br />}
