总结2

4HC138：三八译码器

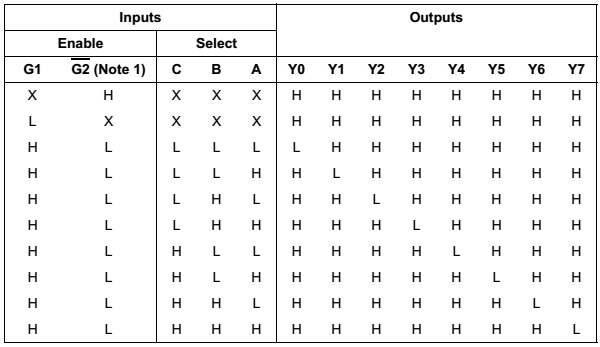

用非专业的语言来解释，这个芯片实现的功能就是用3个输入引脚，实现8个输出引脚，而且这个八个输出引脚中只要一个低电平。对于这个芯片，你不需要搞清楚它的内部结构和工作原理，只需要把真值表记住就行了。注意：是要记住。

2、74HC573：锁存器
用非专业的语言来解释，锁存器就是能够把输出的数据保存住，不会受到输入变化的影响。
573锁存器有20个引脚，D1~D8是数据输入端，Q1~Q8是数据输出端，LE为锁存控制端。当锁存使能端LE为高时，573的锁存对于数据是透明的（也就是说输出同步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。
简单的说就是，LE为高电平时，Q1~Q8输出和D1~D8输入是一样的；LE为低电平时，Q1~Q8输出不受D1~D8输入的变化影响。明白这个就掌握了该锁存器的使用。

3、74HC02：或非门
从电路原理图上可以分析出，单片机的WR引脚或者GND和译码器的Y4引脚作为74HC02的输入。可以通过J13的跳帽选择是WR还是GND作为74HC02的输入。如果译码器的Y4输出低电平，那么74HC02的输出Y4C将为高电平，而该引脚接到74HC573锁存器的LE引脚，这时候锁存器处于数据联通的开放状态，也就是单片机可以控制LED灯。如果单片机不向外设输出数据，或者译码器的Y4没有输出低电平的话，则74HC573处于锁存状态，即单片机不能控制LED灯。
