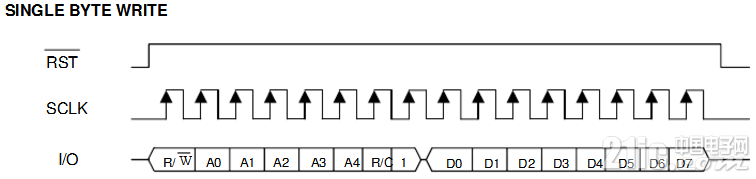

<1> 单字节写的时序

底层驱动代码实现可参考如下：
void DS1302WriteByte(unsigned char addr, unsigned char dat)
{
unsigned char n;
RST = 0;
_nop();
SCLK = 0;
nop();
RST = 1;
nop();

    for (n=0; n<8; n++)         //发送要写入数据的内存地址<br />        {<br />                DSIO = addr & 0x01;<br />                addr >>= 1;<br />                SCLK = 1;<br />                _nop_();<br />                SCLK = 0;<br />                _nop_();<br />        }<br />        for (n=0; n<8; n++)         //将指定内容写入该地址的内存<br />        {<br />                DSIO = dat & 0x01;<br />                dat >>= 1;<br />                SCLK = 1;<br />                _nop_();<br />                SCLK = 0;<br />                _nop_();<br />        }                 <br />        RST = 0;<br />        _nop_();<br />}
