上回简单介绍了下 Figma 插件的创建基本流程，这次我们将深入了解插件原理并使用 vue3 + vite 快速创建一个插件项目。

Figma 插件开发

Figma 插件原理

首先 Figma 的插件在平台里怎么运行的，看这里 👉 How Plugins Run。
感兴趣的朋友也可以查看 Figma 博客 How to build a plugin system on the web ，了解一下整个插件系统设计的心路历程。

插件组成

Figma 插件分为两个部分：

• code.js：运行在主进程隔离沙箱里，可访问专门的 API 来操作 Figma 文档
• ui.html：通过 iframe 嵌入在页面里的插件UI

两部分通过 postMessage 进行通信。

整个插件配置文件 manifest.json 也很简单明了。

{
  // 插件名称
  "name": "quanquan",
  // 插件ID 自动生成
  "id": "109824696931xxxx519",
  // api 版本号
  "api": "1.0.0",
  // 运行在主进程隔离沙箱的 api 操作代码
  "main": "code.js",
  // 插件类型
  "editorType": [
    "figma"
  ],
  // 插件 UI
  "ui": "ui.html"
}

but 对于复杂的插件来说，用原生 js、css 来开发效率非常低效，所以趁着 vue3 新文档的发布，咱决定使用 vue 3 + vite搭建一个快速开发插件的模板。

go!

创建项目

yarn create vite vue3-figma-plugin-starter --template vue-ts
cd vue3-figma-plugin-starter
yarn

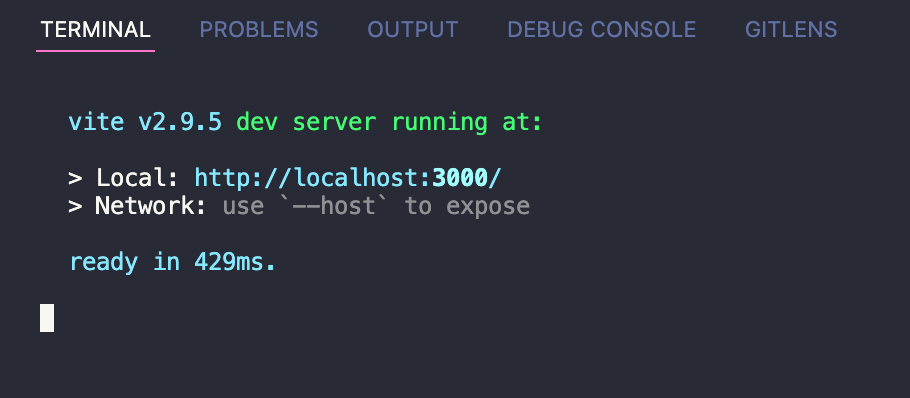

yarn dev

然后动动小鼠标打开http://localhost:3000 咱们就已经成功了一半

迁移代码

现在呢，我就有了两个项目文件，一是通过 Figma desktop app 创建的插件项目 quanquan，和另一个用 vite 脚手架创建的 vue3-figma-plugin-starter。

首先咱先考虑下迁移策略，🤔 从上面我们知道， Figma 插件其实只需要 3 个文件 code.js 、ui.html 以及配置文件 manifest.json。

而 vite 项目构建后会在 dist 目录下生成一个 index.html 作为入口文件， public 目录下的文件在构建时也会被复制到 dist 目录下。

那么，我们需要做的就是：

• 将 manifest.json 放到 public 根目录下，并把 ui 地址改为 index.html 即 "ui": "index.html"
• 在根目录新建 figma 文件夹，将 code.ts 复制进去，并配置上构建脚本，将其自动编译成 code.js 并输出到 dist 目录下
• 使用 vue 实现原 ui.html 的功能

添加 ts 声明

第一步，安装上必要的声明依赖

# 添加 figma ts声明
yarn add -D @figma/plugin-typings

迁移配置文件

将 manifest.json 放到 public 根目录下

{
  "name": "quanquan",
  "id": "1098246969318987519",
  "api": "1.0.0",
  "main": "code.js",
  "editorType": [
    "figma"
  ],
  // ui.html -> index.html
  "ui": "index.html"
}

添加 code.ts 及构建脚本

在根目录新建 figma 文件夹，将原 code.ts 复制进去
PS. 不要忘记在文件顶部声明依赖

/// <reference types="@figma/plugin-typings" />
// This plugin will open a window to prompt the user to enter a number, and
// it will then create that many rectangles on the screen.
// This file holds the main code for the plugins. It has access to the *document*.
// You can access browser APIs in the <script> tag inside "ui.html" which has a
// full browser environment (see documentation).
// This shows the HTML page in "ui.html".
figma.showUI(__html__);
// Calls to "parent.postMessage" from within the HTML page will trigger this
// callback. The callback will be passed the "pluginMessage" property of the
// posted message.
figma.ui.onmessage = msg => {
  // One way of distinguishing between different types of messages sent from
  // your HTML page is to use an object with a "type" property like this.
  if (msg.type === 'create-rectangles') {
    const nodes: SceneNode[] = [];
    for (let i = 0; i < msg.count; i++) {
      const rect = figma.createRectangle();
      rect.x = i * 150;
      rect.fills = [{type: 'SOLID', color: {r: 1, g: 0.5, b: 0}}];
      figma.currentPage.appendChild(rect);
      nodes.push(rect);
    }
    figma.currentPage.selection = nodes;
    figma.viewport.scrollAndZoomIntoView(nodes);
  }
  // Make sure to close the plugin when you're done. Otherwise the plugin will
  // keep running, which shows the cancel button at the bottom of the screen.
  figma.closePlugin();
};

配置 rollupOptions，构建 code.ts

import { defineConfig } from 'vite'
import vue from '@vitejs/plugin-vue'
// https://vitejs.dev/config/
export default defineConfig({
  plugins: [vue()],
  build: {
    rollupOptions: {
      input: {
        index: 'index.html',
        code: 'figma/code.ts'
      },
      output: {
        entryFileNames: '[name].js'
      }
    }
  }
})

改写ui.html

最后再用 vue3 重新编写原 ui.html 页面功能

<script setup lang="ts">
  import { ref } from 'vue'
  const count = ref(5)
  const create = () => {
    parent.postMessage({ pluginMessage: { type: 'create-rectangles', count: count.value } }, '*')
  }
  const cancel = () => {
    parent.postMessage({ pluginMessage: { type: 'cancel' } }, '*')
  }
</script>
<template>
<h2>Rectangle Creator</h2>
<p>Count: <input v-model="count" /></p>
<button @click="create">Create</button>
<button @click="cancel">Cancel</button>
</template>

over! 迁移结束，yarn dev 运行看看，正常

yarn build 构建一下，没有报错

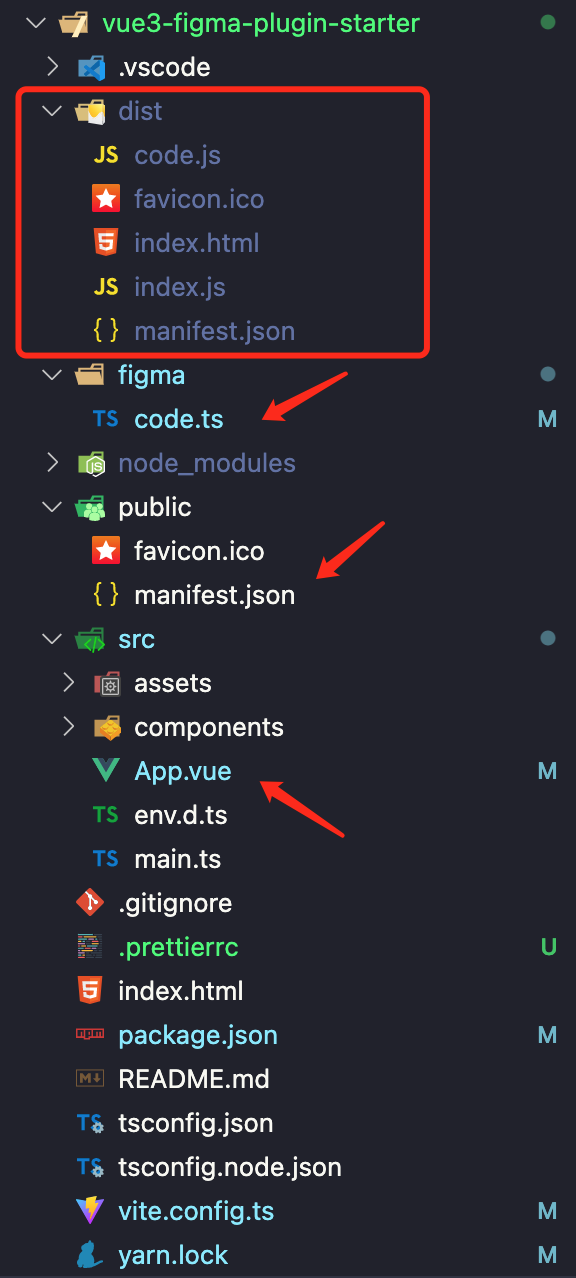

那么到目前为止，我们的目录结构就是这样的，一家人👪在 dist 目录下整整齐齐

运行插件

回到 Figma 里运行一下，选择 Plugins -> Development -> Import plugin from manifest… ，导入 dist 目录下的 manifest.json。

见证奇迹的时刻就要到了，朋友们！
当当当当~

没有任何东西
为了缓解这尴尬的气氛，我们来放首歌吧
点击查看【music163】

Tell Me Why

听完歌翻了下官网，发现了这么一句话 🚬

But all the code must be in one file —— Libraries and bundling

还给了 React 和 Webpack 的示例，巧了嘛，这不是，我用的 Vue 和 vite （Rollup）🚬

你要代码都放在一个文件里，那我把 js、css 直接构建到 index.html 里不就可以嘛

https://stackoverflow.com/questions/69585063/vue-js-package-app-as-figma-plugin-using-vite/69602056#69602056

# 安装 singlefile 插件
yarn add -D vite-plugin-singlefile@0.7.1

:::warning 至于为什么要指定 0.7.1 版本，因为 ERR_REQUIRE_ESM https://github.com/richardtallent/vite-plugin-singlefile/issues/23 :::

vite.config 中配置插件及资源阈值及禁止 css 拆分

import { defineConfig } from 'vite'
import vue from '@vitejs/plugin-vue'
import { viteSingleFile } from 'vite-plugin-singlefile'
// https://vitejs.dev/config/
export default defineConfig({
  plugins: [vue(), viteSingleFile()],
  build: {
    // https://vitejs.cn/config/#build-csscodesplit
    cssCodeSplit: false,
    // https://vitejs.cn/config/#build-assetsinlinelimit
    assetsInlineLimit: 100000000,
    rollupOptions: {
      input: {
        index: 'index.html',
        code: 'figma/code.ts'
      },
      output: {
        entryFileNames: '[name].js'
      }
    }
  }
})

重新构建运行下，我的奇迹回来了

另一种方式

PS.
后面我打开了控制台看了下资源加载，发现前面插件空白的根本原因其实在 Figma 的资源加载方式上

You have to use absolute URLs starting with http:// or https:// and host the resources on your own server. —— Resource Links

普通构建后的 js、css 文件都是相对路径，在 Figma 插件里其实是找不到的，如果将资源地址改为绝对路径，其实也能解决问题，比如在本地指定端口启动静态站点服务

import { defineConfig } from 'vite'
import vue from '@vitejs/plugin-vue'
// https://vitejs.dev/config/
export default defineConfig({
    plugins: [vue()],
    base: 'http://localhost:8080/',
    build: {
        rollupOptions: {
            input: {
                index: 'index.html',
                code: 'figma/code.ts'
            },
            output: {
                entryFileNames: '[name].js'
            }
        }
    }
})

{
  "name": "vue3-figma-plugin-starter",
  "private": true,
  "version": "0.0.0",
  "scripts": {
    "dev": "vite",
    "build": "vue-tsc --noEmit && vite build",
    "preview": "vite preview --port 8080"
  },
  ...
}

yarn build
yarn preview

这种方式在调试的时候可以这么去用，但发布的时候，你就得将资源文件上传到 WEB 服务器（ NGINX or Apache ）或静态文件云存储，并提供对外的绝对路径。
且不说，麻不麻烦，index.html 又做错了什么要抛弃它 😭

所以呢，一家人最重要的就是整整齐齐，还是用第一种方式打包在一起吧。

插件调试

其实对于调试我现在也没有找到更好的方法，前面一篇文章也说了，不管是 html 还是 code.js 的修改在 Figma 里都需要手动重新加载一次。

所以我现在一般是先开发样式，使用 yarn dev ，在浏览器中打开移动端调试工具，输入插件设置的宽高。

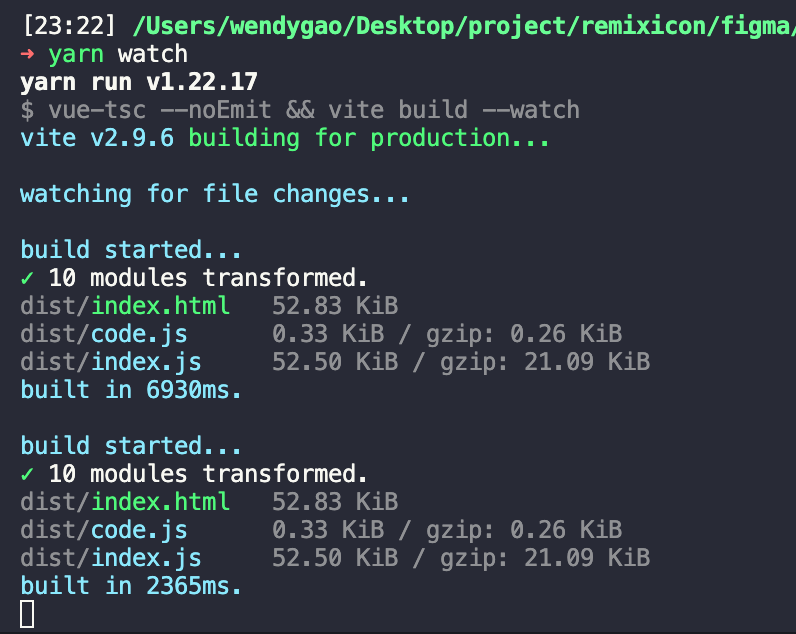

然后再配置上 build watch, 在 Figma 里调试操作文档相关的功能，也算实现了半自动化

{
  "name": "vue3-figma-plugin-starter",
  "private": true,
  "version": "0.0.0",
  "scripts": {
    "dev": "vite",
    "build": "vue-tsc --noEmit && vite build",
    "watch": "vue-tsc --noEmit && vite build --watch",
    "preview": "vite preview --port 8080"
  },
  ...
}

如果有其他更方便的调试方法，欢迎在评论区留言讨论

最后的最后，本文中的 vue3-figma-plugin-starter 项目已开源在 GitHub 中

有需要的小伙伴可自行下载
