实验目的

1.理解SVM原理
2.掌握scikit-learn操作SVM的方法

实验原理

SVM(Support Vector Machine)指的是支持向量机，是常见的一种判别方法。在机器学习领域，是一个有监督的学习模型，通常用来进行模式识别、分类以及回归分析。通过寻求结构化风险最小来提高学习机泛化能力，实现经验风险和置信范围的最小化，从而达到在统计样本量较少的情况下，亦能获得良好统计规律的目的。通俗来讲，它是一种二类分类模型，其基本模型定义为特征空间上的间隔最大的线性分类器，即支持向量机的学习策略便是间隔最大化，最终可转化为一个凸二次规划问题的求解。

具体原理：

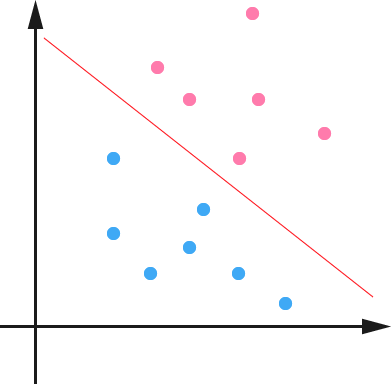

  1. 在n维空间中找到一个分类超平面，将空间上的点分类。如下图是线性分类的例子。
    1.4 机器学习——支持向量机(SVM) - 图1

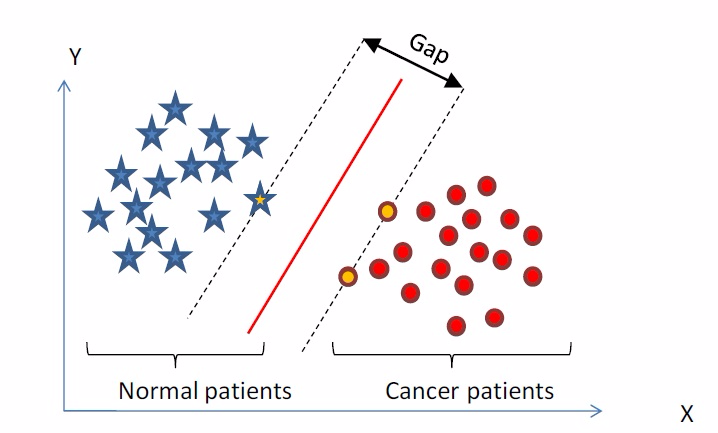

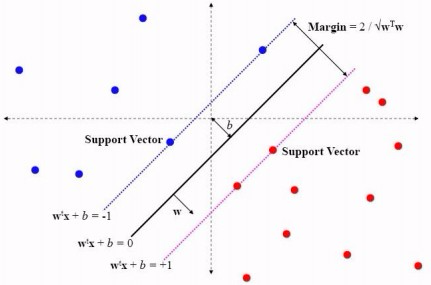

    2.一般而言，一个点距离超平面的远近可以表示为分类预测的确信或准确程度。SVM就是要最大化这个间隔值。而在虚线上的点便叫做支持向量Supprot Verctor。
    1.4 机器学习——支持向量机(SVM) - 图2
    1.4 机器学习——支持向量机(SVM) - 图3

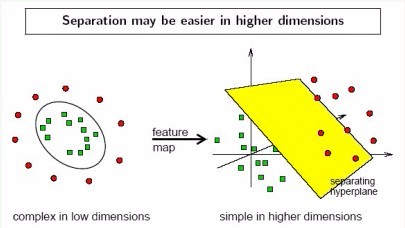

    3. 实际上，我们会经常遇到线性不可分的样例，此时，我们的常用做法是把样例特征映射到高维空间中去(如下图)；
    1.4 机器学习——支持向量机(SVM) - 图4
    3.线性不可分映射到高维空间，可能会导致维度大小高到可怕(19维乃至无穷维的例子)，导致计算复杂。核函数的价值在于它虽然也是讲特征进行从低维到高维的转换，但核函数绝就绝在它事先在低维上进行计算，而将实质上的分类效果表现在了高维上，也就如上文所说的避免了直接在高维空间中的复杂计算。

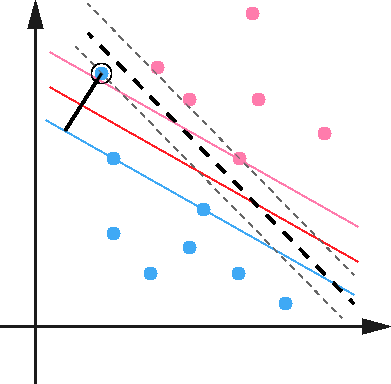

    4.使用松弛变量处理数据噪音
    1.4 机器学习——支持向量机(SVM) - 图5
    sklearn中SVM的结构，及各个参数说明如下
    sklearn.svm.SVC ：
    1. sklearn.svm.SVC(C=1.0, kernel='rbf', degree=3, gamma='auto', coef0=0.0, shrinking=True, probability=False,tol=0.001, cache_size=200, class_weight=None, verbose=False, max_iter=-1, decision_function_shape=None,random_state=None)
    参数说明：

    C：C-SVC的惩罚参数C?默认值是1.0 C越大，相当于惩罚松弛变量，希望松弛变量接近0，即对误分类的惩罚增大，趋向于对训练集全分对的情况，这样对训练集测试时准确率很高，但泛化能力弱。C值小，对误分类的惩罚减小，允许容错，将他们当成噪声点，泛化能力较强。 kernel ：核函数，默认是rbf，可以是‘linear’, ‘poly’, ‘rbf’, ‘sigmoid’, ‘precomputed’
    0 – 线性：u’v
    1 – 多项式：(gammau’v + coef0)^degree
    2 – RBF函数：exp(-gamma|u-v|^2)
    3 –sigmoid：tanh(gammau’v + coef0)
    degree ：多项式poly函数的维度，默认是3，选择其他核函数时会被忽略。
    gamma ： ‘rbf’,‘poly’ 和‘sigmoid’的核函数参数。默认是’auto’，则会选择1/n_features
    coef0 ：核函数的常数项。对于‘poly’和 ‘sigmoid’有用。
    probability ：是否采用概率估计？.默认为False
    shrinking ：是否采用shrinking heuristic方法，默认为true tol ：停止训练的误差值大小，默认为1e-3
    cache_size ：核函数cache缓存大小，默认为200
    class_weight ：类别的权重，字典形式传递。设置第几类的参数C为weight*C(C-SVC中的C)
    verbose ：允许冗余输出？
    max_iter ：最大迭代次数。-1为无限制。
    decision_function_shape ：‘ovo’, ‘ovr’ or None, default=None3 random_state ：数据洗牌时的种子值，int值

主要调节的参数有：C、kernel、degree、gamma、coef0。

实验内容

利用sklearn中的svm支持向量机对fetch_lfw_people数据进行人脸识别，并将预测结果可视化。

实验环境

Linux Ubuntu 16.04
Python 3.6.1
Jupyter

实验步骤

1.创建目录并下载实验所需的数据。

  1. mkdir -p /home/zhangyu/scikit_learn_data/lfw_home
  2. cd /home/zhangyu/scikit_learn_data/lfw_home
  3. wget http://192.168.1.100:60000/allfiles/ma_learn/lfwfunneled.tgz
  4. wget http://192.168.1.100:60000/allfiles/ma_learn/pairsDevTest.txt
  5. wget http://192.168.1.100:60000/allfiles/ma_learn/pairsDevTrain.txt
  6. wget http://192.168.1.100:60000/allfiles/ma_learn/pairs.txt
  7. tar xzvf lfwfunneled.tgz

2.首先打开终端模拟器，输入下面命令：jupyter notebook —ip=’127.0.0.1’，

cd /
jupyter notebook --ip='127.0.0.1'

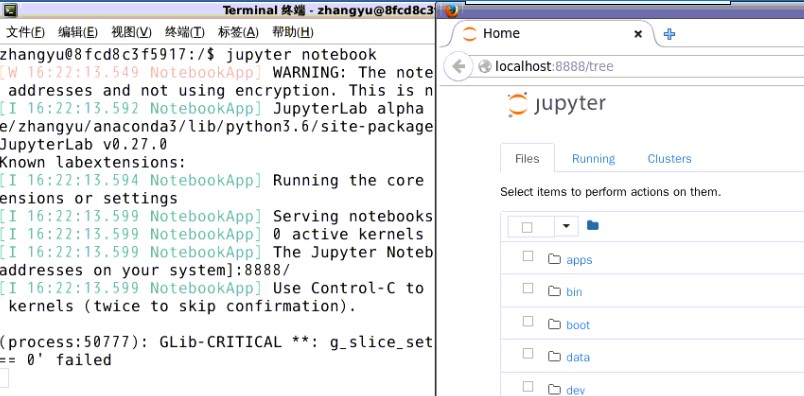

同时浏览器会弹出如图所示界面：如果是第一次打开，浏览器界面会要求输入密码，密码为zhangyu
1.4 机器学习——支持向量机(SVM) - 图6

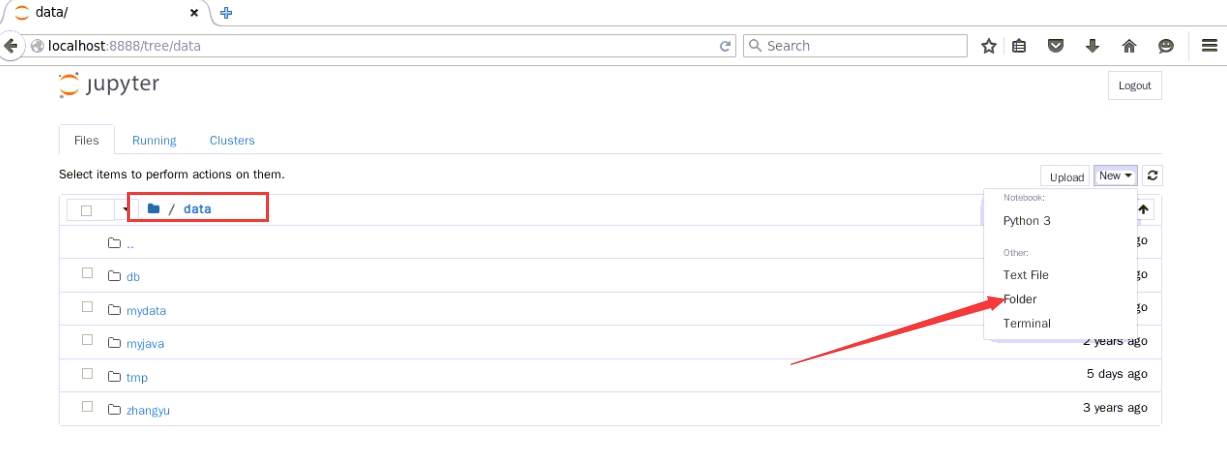

切换到/data目录下，点击New，在其下拉框中选择folder
1.4 机器学习——支持向量机(SVM) - 图7

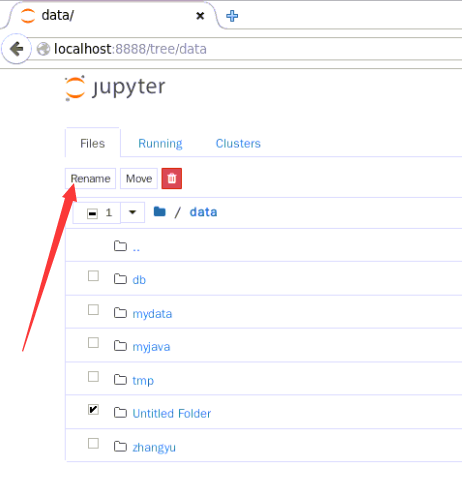

选中刚才创建的文件夹，点击页面左上角的【Rename】
1.4 机器学习——支持向量机(SVM) - 图8

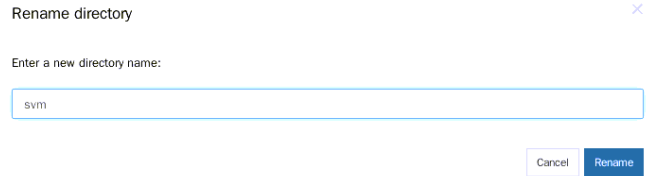

重命名为svm
1.4 机器学习——支持向量机(SVM) - 图9

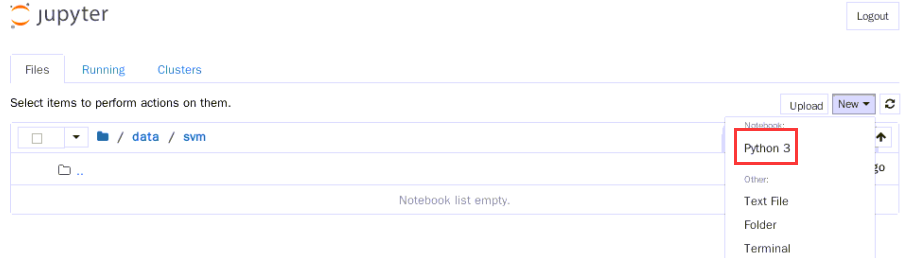

3.切换到svm目录下，新建一个ipynb文件，用于编写并执行代码。点击页面右上角的New，选中【Python3】
1.4 机器学习——支持向量机(SVM) - 图10

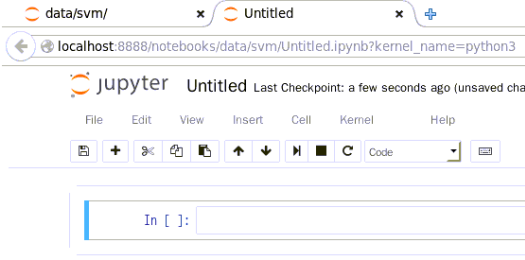

新建ipynb文件如下所示，在此可以编写代码了
1.4 机器学习——支持向量机(SVM) - 图11
4.朴素贝叶斯
SVM(Support Vector Machine)指的是支持向量机，是常见的一种判别方法。在机器学习领域，是一个有监督的学习模型，通常用来进行模式识别、分类以及回归分析。

（1）业务理解

利用sklearn中的svm支持向量机做人脸识别
该数据集是在互联网上收集的著名人物的JPEG图片的集合，所有详细信息可在官方网站上获得：
http://scikit-learn.org/stable/datasets/labeled_faces.html
http://vis-www.cs.umass.edu/lfw/
每张照片都以一张脸为中心。每个通道的每个像素（RGB中的颜色）由范围为0.0-1.0的浮点编码。
该任务称为面部识别（或识别）：给定面部图片，找到给定训练集（图库）的人的姓名。

（2）数据理解

2.1.在刚才新建的ipynb文件中，编写代码，导入数据

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns;sns.set()
from matplotlib.font_manager import FontProperties
#导入fetch_lfw_people
from sklearn.datasets import fetch_lfw_people
#fetch_lfw_people函数加载人脸识别数据集
faces = fetch_lfw_people(min_faces_per_person=60)
#输出人名
print(faces.target_names)
#输出人脸数据结构
print(faces.images.shape)

说明：
fetch_lfw_people这个函数是用来加载lfw人脸识别数据集的函数，返回data,images,target,target_names.分别是向量化的人脸数据，人脸，人脸对应的人名编号，人名
关于此函数参数的描述：min_faces_per_person：提取的数据集将只保留至少具有min_faces_per_person个不同人的图片
具体数据可参考官方文档：http://scikit-learn.org/stable/modules/generated/sklearn.datasets.fetch_lfw_people.html
点击如下所示按钮，运行文件
1.4 机器学习——支持向量机(SVM) - 图12
效果如图所示：
1.4 机器学习——支持向量机(SVM) - 图13

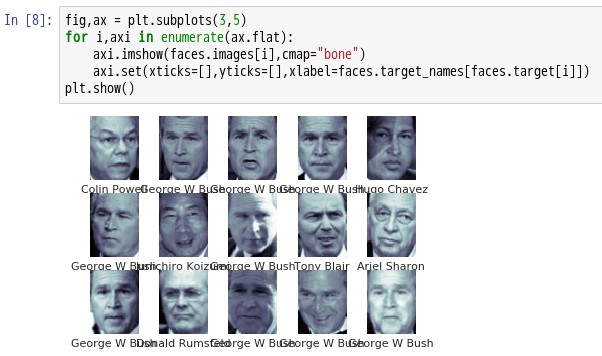

2.2.绘制图形

1.4 机器学习——支持向量机(SVM) - 图14
注释： 使用subplots会返回两个东西，一个是matplotlib.figure.Figure，也就是fig，另一个是Axes object or array of Axes objects，也就是代码中的ax；把f理解为你的大图，把ax理解为包含很多小图对象的array；所以下面的代码就使用ax[0][0]这种从ax中取出实际要画图的小图对象；画出的图如下所示；

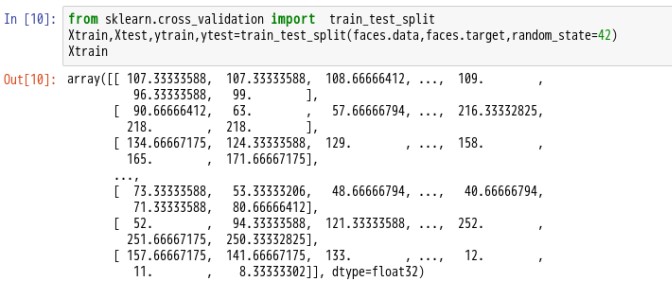

（3）数据划分为测试集和训练集

1.4 机器学习——支持向量机(SVM) - 图15

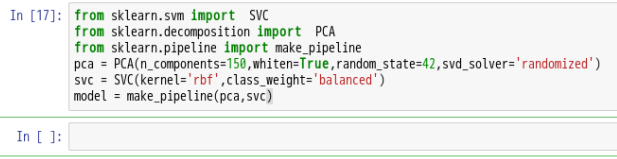

（4）模型构建

1.4 机器学习——支持向量机(SVM) - 图16
说明：PCA主要是通过奇异值分解将数据映射到低纬度的空间（正交去相关）。PCA在数据降维，数据压缩，特征提取有很大贡献。在此，我们利用PCA提取150个主要特征，并将人脸数据全部映射到150维度，通过这150维人脸特征作为训练数据训练基于rbf kernel的SVM，模型差不多有0.85的准确率

（5）参数调整

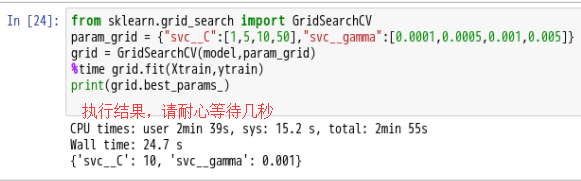

param_grid把参数设置成了不同的值，C：权重；gamma：多少的特征点将被使用，因为我们不知道多少特征点最好，选择了不同的组合
1.4 机器学习——支持向量机(SVM) - 图17
说明：svcC为10svcgamma为0.001表现度最好

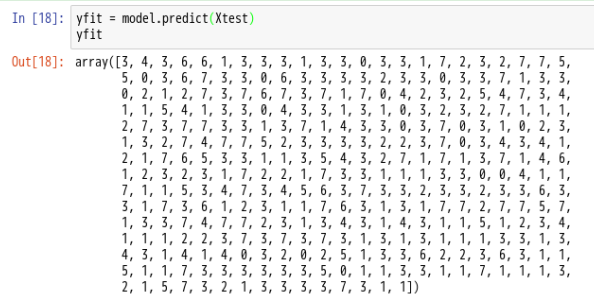

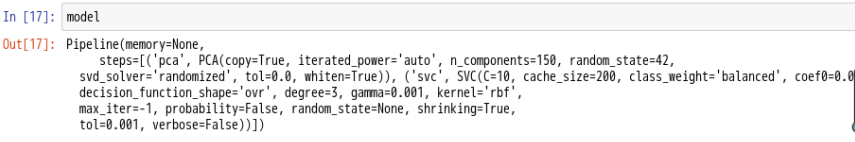

（6）预测测试集的人名编号

1.4 机器学习——支持向量机(SVM) - 图18
1.4 机器学习——支持向量机(SVM) - 图19
说明：结果为预测的人名编号

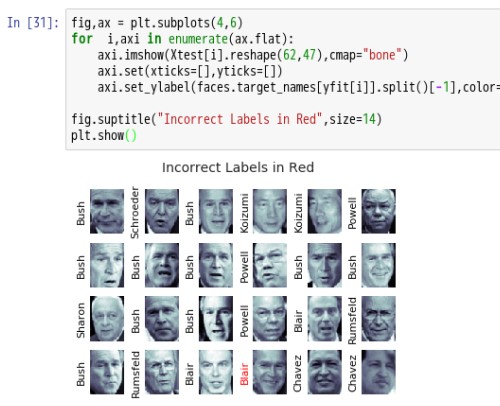

（7）显示预测结果

数据可视化，把需要打印的图打印出来,预测的结果和实际结果一致，人名字体颜色为黑色，否则为红色
1.4 机器学习——支持向量机(SVM) - 图20

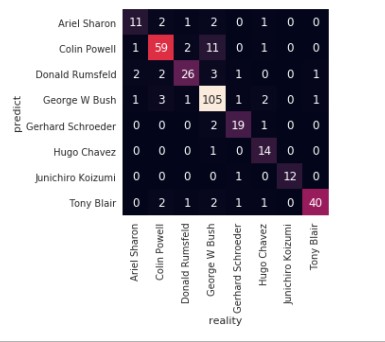

（8）分析预测结果的准确性

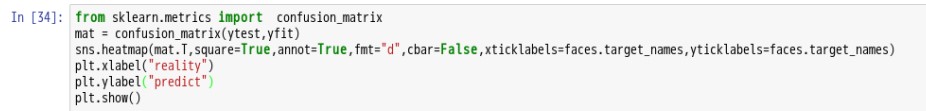

使用seaborn.heatmap绘制颜色编码矩阵
解释：seaborn.heatmap()将矩形数据绘制为颜色编码矩阵。
seaborn.heatmap（data，vmin = None，vmax = None，cmap = None，center = None，robust = False，annot = None，fmt =’。2g’，annot_kws = None，linewidths = 0，linecolor =’white’，cbar =是的，cbar_kws =无，cbar_ax =无，square = False，xticklabels =’auto’，yticklabels =’auto’，mask = None，ax = None，** kwargs ）
重要参数说明：

  • data：矩形数据集
  • square：布尔值，可选，如果为True，则将Axes方面设置为“相等”，以使每个单元格为方形
  • annot：bool或矩形数据集，可选，如果为True，则在每个单元格中写入数据值。如果数组具有相同的形状data，则使用此选项来注释热图而不是原始数据。
  • fmt：string，可选，添加注释时要使用的字符串格式代码。
  • cbar：布尔值，可选，是否绘制颜色条
  • xticklabels，yticklabels：“auto”，bool，list-like或int，optional。如果为True，则绘制数据框的列名称。如果为False，则不绘制列名称。如果是列表，则将这些替代标签绘制为xticklabels。如果是整数，则使用列名称，但仅绘制每个n标签。如果是“自动”，请尝试密集绘制不重叠的标签

1.4 机器学习——支持向量机(SVM) - 图21
1.4 机器学习——支持向量机(SVM) - 图22
可参考官网：http://scikit-learn.org/stable/auto_examples/applications/plot_face_recognition.html#sphx-glr-auto-examples-applications-plot-face-recognition-py
至此，实验结束！
