1 处理器MMU

高性能处理器一般会提供一个内存管理单元（MMU） ，该单元辅助操作系统进行内存管理，提供虚拟地址和物理地址的映射、内存访问权限保护和Cache缓存控制等硬件支持。

  • TLB（Translation Lookaside Buffer）：即转换旁路缓存，MMU的核心部件，它缓存少量的虚拟地址与物理地址的转换关系，是转换表的Cache，因此也经常被称为“快表”。
  • TTW（Translation Table walk）：即转换表漫游，当TLB中没有缓冲对应的地址转换关系时， 需要通过对内存中转换表（大多数处理器的转换表为多级页表）的访问来获得虚拟地址和物理地址的对应关系。 TTW成功后， 结果应写入TLB中。

下图为ARM处理器的MMU结构（powerPC、mips等处理器也有类似的操作）：

2 Linux内存管理

2.1 用户空间和内核空间


  • 每个进程的用户空间无安全独立，互不相干，进程有不同的页表

  • 空格空间时固定的，被所有进程共享

    2.2 用户空间内存申请

    用户空间使用如下两个函数进行动态的内存申请和释放：

    1. void *malloc(size_t size);//会调用brk()和mmap()两个系统调用
    2. void free(void *ptr);

    Linux内核总是采用按需调页（Demand Paging），当malloc（）返回的时候，虽然是成功返回，但是内核并没有真正给这个进程内存，这个时候如果去读申请的内存，内容全部是0，这个页面的映射是只读的。只有当写到某个页面的时候，内核才在页错误后，真正把这个页面给这个进程。

    2.3 内核空间内存申请

    第十二章 内存管理

    3 IO访问

    设备通常会提供一组寄存器来控制设备、读写设备和获取设备状态，即控制寄存器、数据寄存器和状态寄存器。

  • 当外部寄存器或内存映射到IO空间时，通常被称为I/O端口；

  • 当外部寄存器或内存映射到内存空间时， 对应的内存空间被称为I/O内存。

    注：对ARM体系来说，没有IO空间的概念，所以外接设备寄存器访问都需要使用IO内存。

3.1 IO端口访问函数

IO端口访问的流程如下：
相关函数定义如下：

  1. //IO端口申请和释放
  2. #include <linux/ioport.h>
  3. #define request_region(start,n,name) __request_region(&ioport_resource, (start), (n), (name), 0)
  4. #define release_region(start,n)    __release_region(&ioport_resource, (start), (n))
  6. //读写字节端口8bit
  7. #include <asm/io.h>
  8. static inline unsigned int inb(unsigned long port);
  9. static inline void outb(unsigned char val, unsigned long port)
  10. //读写16bit端口
  11. static inline unsigned int inw(unsigned long port);
  12. static inline void outw(unsigned short val, unsigned long port);
  13. //读写32bit端口
  14. static inline unsigned int inl(unsigned long port);
  15. static inline void outl(unsigned int val, unsigned long port);
  17. //读写一串字节
  18. static inline void insb(unsigned long port, void *dst, unsigned long count);
  19. static inline void outsb(unsigned long port, const void *src, unsigned long count);
  20. //读写一串字word
  21. static inline void insw(unsigned long port, void *dst, unsigned long count);
  22. static inline void outsw(unsigned long port, const void *src, unsigned long count);
  23. //读写一串长字
  24. static inline void insl(unsigned long port, void *dst, unsigned long count);
  25. static inline void outsl(unsigned long port, const void *src, unsigned long count);

3.2 IO内存访问函数

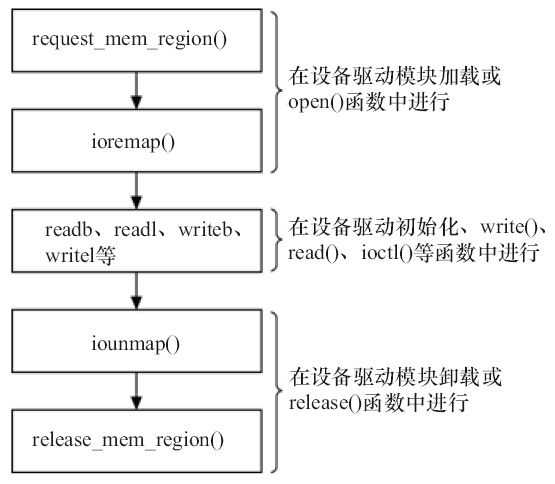

IO内存访问流程如下：
相关函数定义如下：

  1. //IO内存申请和释放
  2. #include <linux/ioport.h>
  3. #define request_mem_region(start,n,name) __request_region(&iomem_resource, (start), (n), (name), 0)
  4. #define release_mem_region(start,n)    __release_region(&iomem_resource, (start), (n))
  6. //映射设备的物理地址和虚拟地址
  7. #include <asm/io.h>
  8. void __iomem *ioremap(phys_addr_t offset, size_t size);
  9. void iounmap(void __iomem *addr);
  11. //读寄存器
  12. static inline unsigned char readb(const volatile void __iomem *addr);
  13. static inline unsigned short readw(const volatile void __iomem *addr);
  14. static inline unsigned int readl(const volatile void __iomem *addr);
  16. //写寄存器
  17. static inline void writeb(unsigned char b, volatile void __iomem *addr);
  18. static inline void writew(unsigned short w, volatile void __iomem *addr);
  19. static inline void writel(unsigned int l, volatile void __iomem *addr);

4 驱动中mmap的实现

当用户调用mmap()系统调用的时候，驱动中file_operations的mmap函数会被调用：int (*mmap) (struct file *, struct vm_area_struct *);
当用户调用mmap() 的时候, 内核会进行如下处理:

  1. 在进程的虚拟空间查找一块VM Area
  2. 将这块VMA进行映射
  3. 如果设备驱动程序或者文件系统的file_operations定义了mmap() 操作，则调用它
  4. 将这个VMA插入进程的VMA链表中

对于大多数驱动都不需要提供设备内存大用户空间映射的能力。对于显示、视频等设备，映射可以减少用户空间和内核空间的内存复制，还是很有帮助的。

4.1 什么是VMA

第十五章 进程地址空间

4.2 驱动中映射内存的函数

在驱动程序中， 我们能使用remap_pfn_range()映射内存中的保留页、设备I/O、framebuffer、camera等内存:

  1. #include <linux/mm.h>
  2. //addr参数表示内存映射开始处的虚拟地址。 remap_pfn_range函数为addr~addr+size的虚拟地址构造页表
  3. //pfn是虚拟地址应该映射到的物理地址的页帧号， 实际上就是物理地址右移PAGE_SHIFT位
  4. //prot是新页所要求的保护属性
  5. int remap_pfn_range(struct vm_area_struct *, unsigned long addr,
  6.             unsigned long pfn, unsigned long size, pgprot_t prot);

另外下面的函数是在remap_pfn_range基础上进一步的封装：

  • int vm_iomap_memory(struct vm_area_struct *vma, phys_addr_t start, unsigned long len);
  • #define io_remap_pfn_range remap_pfn_range

一个简单mmap实现的示例如下：

  1. static int xxx_nocache_mmap(struct file *filp, struct vm_area_struct *vma)
  2. {
  3.     vma->vm_page_prot = pgprot_noncached(vma->vm_page_prot);/* 赋 nocache 标志 */
  4.     vma->vm_pgoff = ((u32)map_start >> PAGE_SHIFT);
  5.     /* 映射 */
  6.     if (remap_pfn_range(vma, vma->vm_start, vma->vm_pgoff, vma->vm_end - vma->vm_start, vma->vm_page_prot))
  7.         return -EAGAIN;
  8.     return 0;
  9. }

4.3 VMA的fault函数

在驱动程序中实现VMA的fault()函数通常可以为设备提供更加灵活的内存映射途径。当访问的页不在内存里，即发生缺页异时， fault()会被内核自动调用，基本处理流程为：

  1. 找到缺页的虚拟地址所在的VMA
  2. 如果必要，分配中间页目录表和页表
  3. 果页表项对应的物理页面不存在，则调用这个VMA的fault()方法，返回物理页面的页描迏符
  4. 将物理页面的地址填充到页表中

实现模板如下：

  1. static int xxx_fault(struct vm_area_struct *vma, struct vm_fault *vmf) {
  2.     unsigned long paddr;
  3.     unsigned long pfn;
  4.     pgoff_t index = vmf->pgoff;
  5.     struct vma_data *vdata = vma->vm_private_data;
  6.     //...
  7.     pfn = paddr >> PAGE_SHIFT;
  9.     vm_insert_pfn(vma, (unsigned long) vmf->virtual_address, pfn);
  11.     return VM_FAULT_NOPAGE;
  12. }

5 DMA通信

DMA是一种无须CPU的参与就可以让外设与系统内存之间进行双向数据传输的硬件机制。使用DMA可以使系统CPU从实际的I/O数据传输过程中摆脱出来，从而大大提高系统的吞吐率。DMA通常与硬件体系结构，特别是外设的总线技术密切相关。
DMA本身不属于一种等同于字符设备、 块设备和网络设备的外设， 它只是一种外设与内存交互数据的方式。

5.1 映射相关函数

  1. //申请DMA内存
  2. #include <linux/floppy.h>
  3. static unsigned long dma_mem_alloc(unsigned long size);
  5. //虚拟地址和总线地址的转换
  6. #include <asm/io.h>
  7. static inline unsigned long virt_to_bus(void *address);
  8. static inline void *bus_to_virt(unsigned long address);
  10. //DMA地址掩码
  11. #include <linux/dma-mapping.h>
  12. int dma_set_mask(struct device *dev, u64 mask);
  14. //分配一个DMA一致性的内存区域，产生设备可访问的地址
  15. void * dma_alloc_coherent(struct device *dev, size_t size, dma_addr_t *handle, gfp_t gfp);
  16. void dma_free_coherent(struct device *dev, size_t size, void *cpu_addr, dma_addr_t dma_handle);//释放
  18. //PCI设备申请释放DMA缓冲区
  19. #include <linux/pci_dma-compat.h>
  20. void *pci_alloc_consistent(struct pci_dev *hwdev, size_t size, dma_addr_t *dma_handle);
  21. void pci_free_consistent(struct pci_dev *hwdev, size_t size, void *vaddr, dma_addr_t dma_handle);

并不是所有的DMA缓冲区都是驱动申请的，如果是驱动申请的，用一致性DMA缓冲区自然最方便， 这直接考虑了Cache一致性问题。

5.2 流式DMA映射

在许多情况下， 缓冲区来自内核的较上层（ 如网卡驱动中的网络报文、 块设备驱动中要写入设备的数据等），上层很可能用普通的kmalloc()、 __get_free_pages()等方法申请， 这时候就要使用流式DMA映射。流式DMA映射操作在本质上大多就是进Cache的使无效或清除操作， 以解决Cache一致性问题。

流式DMA函数

相关函数如下：

  1. #include <linux/dma-mapping.h>
  2. //流式DMA映射，映射成功，返回的是总线地址，否则返回NULL
  3. //第4个参数为DMA的方向，可能的值包括DMA_TO_DEVICE、DMA_FROM_DEVICE、DMA_BIDIRECTIONAL和DMA_NONE
  4. #define dma_map_single(d, a, s, r) dma_map_single_attrs(d, a, s, r, 0)
  5. dma_addr_t dma_map_single_attrs(struct device *dev, void *ptr, size_t size, enum dma_data_direction dir,
  6.                                 unsigned long attrs);
  7. //去除映射
  8. #define dma_unmap_single(d, a, s, r) dma_unmap_single_attrs(d, a, s, r, 0)
  9. void dma_unmap_single_attrs(struct device *dev, dma_addr_t addr, size_t size, enum dma_data_direction dir,
  10.                             unsigned long attrs);
  12. //设备驱动获得DMA缓冲区的拥有权
  13. void dma_sync_sgtable_for_cpu(struct device *dev, struct sg_table *sgt, enum dma_data_direction dir);
  14. //归还DMA所有权给设备
  15. void dma_sync_sgtable_for_device(struct device *dev, struct sg_table *sgt, enum dma_data_direction dir);

DMA SG函数

如果设备要求较大的DMA缓冲区，在其支持SG模式的情况下，申请多个相对较小的不连续的DMA缓冲区通常是防止申请太大的连续物理空间的方法

  1. //申请多个相对较小的不连续的DMA SG缓冲区
  2. //nents是散列表（ scatterlist）入口的数量，该函数的返回值是DMA缓冲区的数量，可能小于nents。
  3. #define dma_map_sg(d, s, n, r) dma_map_sg_attrs(d, s, n, r, 0)
  4. int dma_map_sg_attrs(struct device *dev, struct scatterlist *sg, int nents, enum dma_data_direction dir,
  5.                    unsigned long attrs);
  6. //去除DMA SG映射
  7. #define dma_unmap_sg(d, s, n, r) dma_unmap_sg_attrs(d, s, n, r, 0)
  8. void dma_unmap_sg_attrs(struct device *dev, struct scatterlist *sg, int nents, enum dma_data_direction dir,
  9.                       unsigned long attrs);
  11. //设备驱动获得DMA SG缓冲区的拥有权
  12. void dma_sync_sg_for_cpu(struct device *dev, struct scatterlist *sg, int nelems, enum dma_data_direction dir);
  13. //归还DMA SG所有权给设备
  14. void dma_sync_sg_for_device(struct device *dev, struct scatterlist *sg, int nelems, enum dma_data_direction dir);

scatterlist结构体的定义如下：

  1. #include <linux/scatterlist.h>
  2. struct scatterlist {
  3.     unsigned long    page_link;
  4.     unsigned int    offset;
  5.     unsigned int    length;
  6.     dma_addr_t    dma_address;
  7. #ifdef CONFIG_NEED_SG_DMA_LENGTH
  8.     unsigned int    dma_length;
  9. #endif
  10. };
  11. //返回scatterlist对应缓冲区的总线地址和长度
  12. #define sg_dma_address(sg)    ((sg)->dma_address)
  13. #define sg_dma_len(sg)        ((sg)->dma_length)
