1 驱动的分层思想

1.1 主机驱动与外设驱动分离

Linux中的SPI、I2C、USB等子系统都利用了典型的把主机驱动和外设驱动分离的想法，让主机端只负责产生总线上的传输波形，而外设端只是通过标准的API来让主机端以适当的波形访问自身，涉及了4个软件模块：

主机端驱动
连接主机和外设的纽带
外设端驱动
板级逻辑

分离后的驱动框架如下所示：

在实际的驱动开发中，一般 I2C 主机控制器驱动已经由半导体厂家编写好了，而设备驱动一般也由设备器件的厂家编写好了，我们只需要提供设备信息即可，比如 I2C 设备的话提供设备连接到了哪个 I2C 接口上， I2C 的速度是多少等等。
相当于驱动只负责驱动，设备只负责设备，想办法将两者进行匹配即可。这个就是 Linux 中的总线(bus)、驱动(driver)和设备(device)模型 。总线就负责设备和驱动之间的匹配和联系。

1.2 驱动核心层

核心层肩负的3大职责：

对上提供接口：file_operations的读、写、 ioctl都被中间层搞定，各种I/O模型也被处理掉了。
中间层实现通用逻辑：可以被底层各种实例共享的代码都被中间层搞定，避免底层重复实现。
对下定义框架：底层的驱动不再需要关心Linux内核VFS的接口和各种可能的I/O模型，而只需处理与具体硬件相关的访问。

这种分层有时候还不是两层，可以有更多层，在软件上呈现为面向对象里类继承和多态的状态。

2 platform总线架构

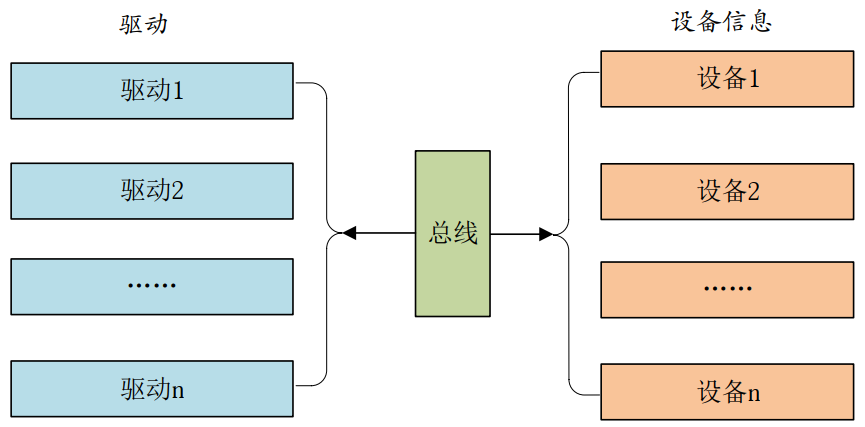

像上面分层思想讲的，在Linux中，设备和驱动是分离的，通过总线将设备和驱动绑定。

在注册设备到系统时，会在左侧会寻找与之匹配的驱动；
在注册驱动到设备时，也会在右侧寻找匹配的设备；

这个过程是由总线完成的。由于上面这个优势，一个驱动可以供同类的几个设备使用。

2.1 platform总线

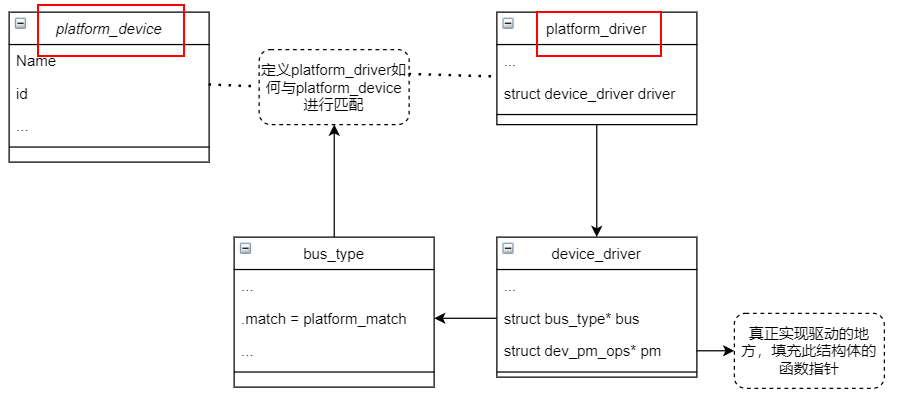

Linux发明了一种虚拟的总线，叫platform总线，对应的结构如下：

系统为platfrom总线定义了一个bus_type结构体的实例，用于定义platform设备和驱动的匹配关系（不需要我们编写）：

//platform平台总线
struct bus_type platform_bus_type = {
    .name        = "platform",
    .dev_groups    = platform_dev_groups,
    .match        = platform_match, //匹配关系查找函数
    .uevent        = platform_uevent,
    .dma_configure    = platform_dma_configure,
    .pm        = &platform_dev_pm_ops,
};
//匹配关系有4种可能性, 所以依次检查
//1.基于设备树风格的匹配
//2.基于ACPI风格的匹配
//3.匹配ID table
//4.匹配设备名和驱动名,用的最多
static int platform_match(struct device *dev, struct device_driver *drv)
{
    struct platform_device *pdev = to_platform_device(dev);
    struct platform_driver *pdrv = to_platform_driver(drv);
    /* When driver_override is set, only bind to the matching driver */
    if (pdev->driver_override)
        return !strcmp(pdev->driver_override, drv->name);
    /* Attempt an OF style match first */
    if (of_driver_match_device(dev, drv))
        return 1;
    /* Then try ACPI style match */
    if (acpi_driver_match_device(dev, drv))
        return 1;
    /* Then try to match against the id table */
    if (pdrv->id_table)
        return platform_match_id(pdrv->id_table, pdev) != NULL;
    /* fall-back to driver name match */
    return (strcmp(pdev->name, drv->name) == 0);
}

2.2 platform驱动

platform_driver结构体用于表示platform驱动:

//include/linux/platform_device.h
struct platform_driver {
    int (*probe)(struct platform_device *);//设备和驱动匹配成功时自动执行
    int (*remove)(struct platform_device *);
    void (*shutdown)(struct platform_device *);
    int (*suspend)(struct platform_device *, pm_message_t state);
    int (*resume)(struct platform_device *);
    struct device_driver driver; //相当于基类,提供最基础的驱动框架
    const struct platform_device_id *id_table; //匹配方式的一种,id表
    bool prevent_deferred_probe;
};
//include/linux/device.h
struct device_driver {
    const char      *name;
    struct bus_type     *bus;//指定platform总线实例,用里面的match函数
    //...
    const struct of_device_id   *of_match_table;//匹配方式的一种,设备树
    const struct acpi_device_id *acpi_match_table;//匹配方式的一种,acpi
    //...
};

在编写 platform 驱动的时候：

首先定义一个 platform_driver 结构体变量，然后实现结构体中的各个成员变量，重点是实现匹配方法以及 probe 函数。当驱动和设备匹配成功以后 probe函数就会执行，具体的驱动程序在probe函数里面编写，比如字符设备驱动等等。
当我们定义并初始化好 platform_driver 结构体变量以后，需要在驱动入口函数里面调用platform_driver_register 函数向 Linux 内核注册一个platform驱动。
在驱动卸载函数中通过 platform_driver_unregister 函数卸载 platform 驱动 ```c int platform_driver_register (struct platform_driver driver);//成功返回0 void platform_driver_unregister(struct platform_driver );

//module_platform_driver宏可以同时完成2、3步操作

define module_platform_driver(__platform_driver) \

module_driver(__platform_driver, platform_driver_register, \
        platform_driver_unregister)

<a name="FiCHo"></a>
## 2.3 platform设备
`platform_device`这个结构体表示 platform 设备。
> 这里我们要注意，如果内核支持设备树的话就不要再使用 platform_device 来描述设备了，因为改用设备树去描述了
```c
//include/linux/platform_device.h
struct platform_device {
    const char  *name;
    int     id;
    bool        id_auto;
    struct device   dev;
    u64     platform_dma_mask;
    struct device_dma_parameters dma_parms;
    u32     num_resources;//资源数量
    struct resource *resource;//资源,设备信息(内存地址,类型等)
    const struct platform_device_id *id_entry;
    char *driver_override; /* Driver name to force a match */
    /* MFD cell pointer */
    struct mfd_cell *mfd_cell;
    /* arch specific additions */
    struct pdev_archdata    archdata;
};

同样的，platform设备也需要注册和注销函数：

int platform_device_register(struct platform_device *);
void platform_device_unregister(struct platform_device *);

如果使用了设备树，Linux 内核启动的时候会从设备树中读取设备信息，然后将其组织成 platform_device 形式，不再需要手动注册注销设备了。

2.4 工作原理

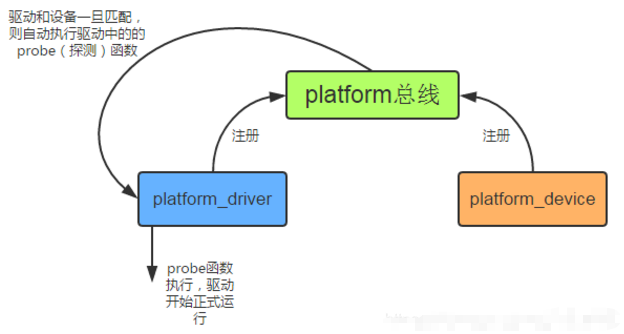

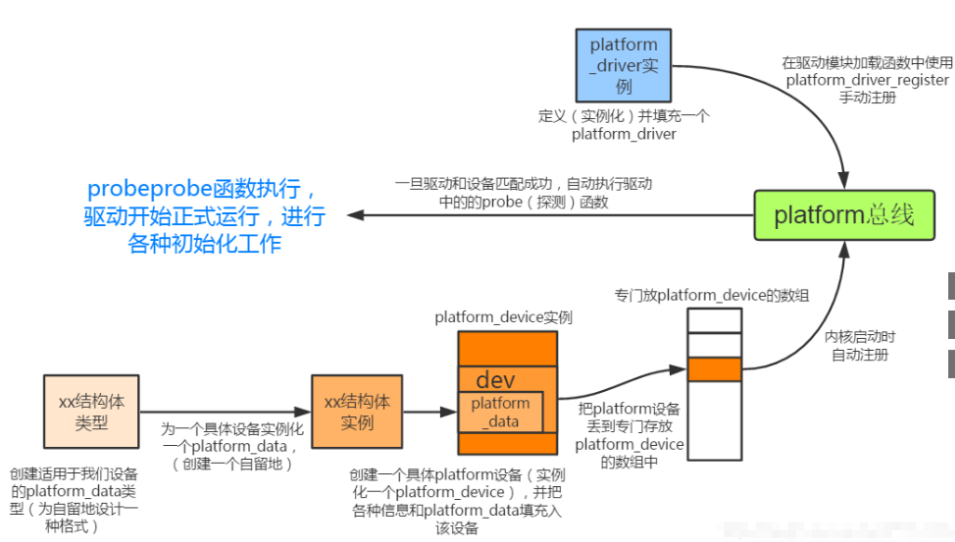

platform总线的工作原理如下：

3 驱动中引入platform的好处

使得设备被挂接在一个总线上，符合Linux 2.6以后内核的设备模型。其结果是使配套的sysfs节点、设备电源管理都成为可能
隔离BSP和驱动。在BSP中定义platform设备和设备使用的资源、设备的具体配置信息，而在驱动中，只需要通过通用API去获取资源和数据，做到了板相关代码和驱动代码分离，使得驱动具有更好的可扩展性和跨平台性
让一个驱动支持多个设备实例。譬如DM9000的驱动只有一份，但是我们可以在板级添加多份DM9000的platform_device，它们都可以与唯一的驱动匹配

4 设备树+platform驱动的点灯示例
单纯的设备树点灯示例参考：13 设备树
本示例将基于设备树自动添加platfrom device，然后编写platform driver：
设备树文件和上面链接一致，不做修改
驱动程序修改如下： ```c
include
include
include
include
include
include
include
include
include
include
include
include
include
include
include

define DTSLED_CNT 1 / 设备号个数 /

define DTSLED_NAME “dtsplatled” / 名字 /

define LEDOFF 0 / 关灯 /

define LEDON 1 / 开灯 /

/ 映射后的寄存器虚拟地址指针 / static void iomem *IMX6U_CCM_CCGR1; static void iomem SW_MUX_GPIO1_IO03; static void __iomem SW_PAD_GPIO1_IO03; static void iomem *GPIO1_DR; static void iomem *GPIO1_GDIR;

/ dtsled设备结构体 / struct dtsled_dev{ dev_t devid; / 设备号 / struct cdev cdev; / cdev / struct class class; / 类 / struct device device; / 设备 / int major; / 主设备号 / int minor; / 次设备号 / struct device_node nd; / 设备节点 */ };

struct dtsled_dev dtsled; / led设备 /

@description : LED打开/关闭
@param - sta : LEDON(0) 打开LED，LEDOFF(1) 关闭LED

@return : 无 */ void led_switch(u8 sta) { u32 val = 0; if(sta == LEDON) {

 val = readl(GPIO1_DR);
 val &= ~(1 << 3);
 writel(val, GPIO1_DR);

}else if(sta == LEDOFF) {

 val = readl(GPIO1_DR);
 val|= (1 << 3);
 writel(val, GPIO1_DR);

}
}

@description : 打开设备
@param - inode : 传递给驱动的inode
@param - filp : 设备文件，file结构体有个叫做private_data的成员变量
一般在open的时候将private_data指向设备结构体。
@return : 0 成功;其他失败 / static int led_open(struct inode inode, struct file filp) { filp->private_data = &dtsled; / 设置私有数据 */ return 0; }

@description : 从设备读取数据
@param - filp : 要打开的设备文件(文件描述符)
@param - buf : 返回给用户空间的数据缓冲区
@param - cnt : 要读取的数据长度
@param - offt : 相对于文件首地址的偏移
@return : 读取的字节数，如果为负值，表示读取失败 / static ssize_t led_read(struct file filp, char __user buf, size_t cnt, loff_t offt) { return 0; }

@description : 向设备写数据
@param - filp : 设备文件，表示打开的文件描述符
@param - buf : 要写给设备写入的数据
@param - cnt : 要写入的数据长度
@param - offt : 相对于文件首地址的偏移
@return : 写入的字节数，如果为负值，表示写入失败 / static ssize_t led_write(struct file filp, const char __user buf, size_t cnt, loff_t offt) { int retvalue; unsigned char databuf[1]; unsigned char ledstat;

retvalue = copy_from_user(databuf, buf, cnt); if(retvalue < 0) {
```
 printk("kernel write failed!\r\n");
 return -EFAULT;
```
}

ledstat = databuf[0]; / 获取状态值 /

if(ledstat == LEDON) {
```
 led_switch(LEDON);        /* 打开LED灯 */
```
} else if(ledstat == LEDOFF) {
```
 led_switch(LEDOFF);    /* 关闭LED灯 */
```
} return 0; }

@description : 关闭/释放设备
@param - filp : 要关闭的设备文件(文件描述符)
@return : 0 成功;其他失败 / static int led_release(struct inode inode, struct file *filp) { return 0; }

/ 设备操作函数 / static struct file_operations dtsled_fops = { .owner = THIS_MODULE, .open = led_open, .read = led_read, .write = led_write, .release = led_release, };

@description : flatform 驱动的 probe 函数，当驱动与设备匹配以后此函数就会执行
@param - dev : platform 设备
@return : 0，成功;其他负值,失败 / static int led_probe(struct platform_device dev) { / 初始化LED / IMX6U_CCM_CCGR1 = of_iomap(dtsled.nd, 0); SW_MUX_GPIO1_IO03 = of_iomap(dtsled.nd, 1);
```
SW_PAD_GPIO1_IO03 = of_iomap(dtsled.nd, 2);
```
GPIO1_DR = of_iomap(dtsled.nd, 3); GPIO1_GDIR = of_iomap(dtsled.nd, 4);

/ 2、使能GPIO1时钟 / val = readl(IMX6U_CCM_CCGR1); val &= ~(3 << 26); / 清楚以前的设置 / val |= (3 << 26); / 设置新值 / writel(val, IMX6U_CCM_CCGR1);

/* 3、设置GPIO1_IO03的复用功能，将其复用为
- GPIO1_IO03，最后设置IO属性。 */ writel(5, SW_MUX_GPIO1_IO03);

  /寄存器SW_PAD_GPIO1_IO03设置IO属性 bit 16:0 HYS关闭 bit [15:14]: 00 默认下拉 bit [13]: 0 kepper功能 bit [12]: 1 pull/keeper使能 bit [11]: 0 关闭开路输出 bit [7:6]: 10 速度100Mhz bit [5:3]: 110 R0/6驱动能力 bit [0]: 0 低转换率 / writel(0x10B0, SW_PAD_GPIO1_IO03);

  / 4、设置GPIO1_IO03为输出功能 / val = readl(GPIO1_GDIR); val &= ~(1 << 3); / 清除以前的设置 / val |= (1 << 3); / 设置为输出 / writel(val, GPIO1_GDIR);

  / 5、默认关闭LED / val = readl(GPIO1_DR); val |= (1 << 3);
  writel(val, GPIO1_DR);

  / 注册字符设备驱动 / / 1、创建设备号 / if (dtsled.major) { / 定义了设备号 / dtsled.devid = MKDEV(dtsled.major, 0); register_chrdev_region(dtsled.devid, DTSLED_CNT, DTSLED_NAME); } else { / 没有定义设备号 / alloc_chrdev_region(&dtsled.devid, 0, DTSLED_CNT, DTSLED_NAME); / 申请设备号 / dtsled.major = MAJOR(dtsled.devid); / 获取分配号的主设备号 / dtsled.minor = MINOR(dtsled.devid); / 获取分配号的次设备号 / } printk(“dtsled major=%d,minor=%d\r\n”,dtsled.major, dtsled.minor);

  / 2、初始化cdev / dtsled.cdev.owner = THIS_MODULE; cdev_init(&dtsled.cdev, &dtsled_fops);

  / 3、添加一个cdev / cdev_add(&dtsled.cdev, dtsled.devid, DTSLED_CNT);

  / 4、创建类 / dtsled.class = class_create(THIS_MODULE, DTSLED_NAME); if (IS_ERR(dtsled.class)) { return PTR_ERR(dtsled.class); }

  / 5、创建设备 / dtsled.device = device_create(dtsled.class, NULL, dtsled.devid, NULL, DTSLED_NAME); if (IS_ERR(dtsled.device)) { return PTR_ERR(dtsled.device); }

  return 0; }

@description : remove 函数，移除 platform 驱动的时候此函数会执行
@param - dev : platform 设备
@return : 0，成功;其他负值,失败 / static int led_remove(struct platform_device dev) { / 取消映射 / iounmap(IMX6U_CCM_CCGR1); iounmap(SW_MUX_GPIO1_IO03); iounmap(SW_PAD_GPIO1_IO03); iounmap(GPIO1_DR); iounmap(GPIO1_GDIR);

/ 注销字符设备驱动 / cdev_del(&dtsled.cdev);/ 删除cdev / unregister_chrdev_region(dtsled.devid, DTSLED_CNT); / 注销设备号 /

device_destroy(dtsled.class, dtsled.devid); class_destroy(dtsled.class); }

/ 匹配列表 / static const struct of_device_id led_of_match[] = { { .compatible = “atkalpha-led” }, { / Sentinel / } };

/ platform驱动结构体 / static struct platform_driver led_driver = { .driver = { .name = “barretled”, / 驱动名字，用于和设备匹配 / .of_match_table = led_of_match, / 设备树匹配表 / }, .probe = led_probe, //指定驱动初始化函数 .remove = led_remove,//指定驱动卸载函数 };

@description : 驱动模块加载函数
@param : 无
@return : 无 */ static int __init leddriver_init(void) { return platform_driver_register(&led_driver); }

@description : 驱动模块卸载函数
@param : 无
@return : 无 */ static void __exit leddriver_exit(void) { platform_driver_unregister(&led_driver); }

module_init(leddriver_init); module_exit(leddriver_exit); MODULE_LICENSE(“GPL”); MODULE_AUTHOR(“barretren”); ```
