一、OSI/RM 七层模型
OSI : Open System Interconnection 开发系统互联
| 层次 | 名称 | 主要功能 | 主要设备及协议 |
|---|---|---|---|
| 7 | 应用层 | 实现具体的应用功能 | POP3、FTP、HTTP、SMTP、DHCP、TFTP、SNMP、DNS、TelNet |
| 6 | 表示层 | 数据的格式和表达、加密、压缩 | |
| 5 | 会话层 | 建立、管理和终止会话 | |
| 4 | 传输层 | 端到端的连接 | TCP、UDP |
| 3 | 网络层 | 分组传输和路由选择， 将网络地址翻译成物理地址 |
三层交换机、路由器、ARP、RARP、IP、ICMP、IGMP |
| 2 | 数据链路层 | 传输以帧为单位的信息， 为网络层提供数据传送服务 |
网桥、交换机、网卡、PPTP、L2TP、PPP、SLIP |
| 1 | 物理层 | 二进制传输，比特流 | 中继器（古代烽火台）、集线器 |
二、网络技术标准与协议
1、网络分类
1）广域网
2）局域网
一般属于单位所有，将有限范围内的计算机、终端、外部设备连接起来
3）域域网
以IP为基础，通过计算机网络、广播电视台、电信网的三网融合，形成覆盖城市区域的网络通信平台
2、TCP/IP协议
1）特点
2）五层
3、ICMP协议
1）定义
2）功能
- 确认IP包是否成功到达目标地址
-
3）注意
ICMP是基于IP协议工作的，但是它并不是传输层的功能，因此仍然把它归结为网络层协议
- ICMP只能搭配IPv4使用，如果是IPv6的情况下, 需要是用ICMPv6
IPX/SPX：NOVELL，路由，大型企业网
NETBEUI协议：IBM，非路由，快速
4、ARP协议
1）定义
2）功能
3）注意
地址解析协议是根据IP地址获取物理地址的协议，而反向地址转换协议（RARP）是局域网的物理机器从网关服务器的ARP表或者缓存上根据MAC地址请求IP地址的协议，其功能与地址解析协议相反。与ARP相比，RARP的工作流程也相反
5、DNS协议
2）功能
用来将域名转换为IP地址（也可以将IP地址转换为相应的域名地址）
3）注意
4）DNS理论知识
域名的分级

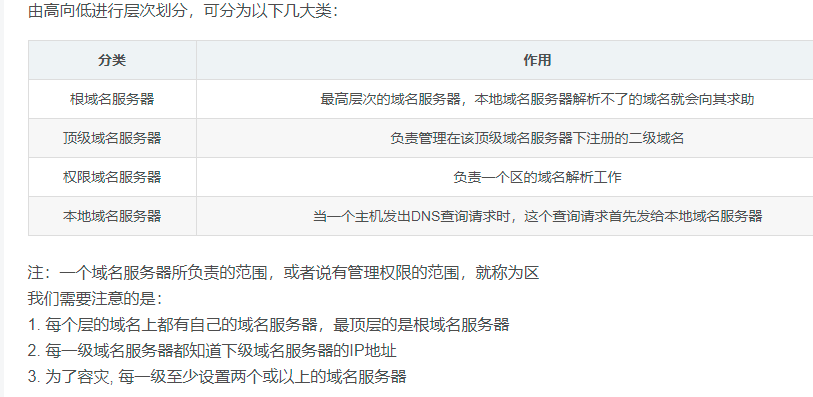

域名服务器
域名解析过程
域名解析总体可分为一下过程：
(1) 输入域名后, 先查找自己主机对应的域名服务器，域名服务器先查找自己的数据库中的数据.
(2) 如果没有， 就向上级域名服务器进行查找， 依次类推
(3) 最多回溯到根域名服务器, 肯定能找到这个域名的IP地址
(4) 域名服务器自身也会进行一些缓存， 把曾经访问过的域名和对应的IP地址缓存起来, 可以加速查找过程
具体可描述如下：
1. 主机先向本地域名服务器进行递归查询
2. 本地域名服务器采用迭代查询，向一个根域名服务器进行查询
3. 根域名服务器告诉本地域名服务器，下一次应该查询的顶级域名服务器的IP地址
4. 本地域名服务器向顶级域名服务器进行查询
5. 顶级域名服务器告诉本地域名服务器，下一步查询权限服务器的IP地址
6. 本地域名服务器向权限服务器进行查询
7. 权限服务器告诉本地域名服务器所查询的主机的IP地址
8. 本地域名服务器最后把查询结果告诉主机
————————————————
递归查询
本机向本地域名服务器的查询
服务器必须回答目标IP与域名的映射关系
迭代查询
本地域名服务器向根域名服务器
服务器收到一次迭代查询回复一次结果，这个结果不一定是目标IP与域名的映射关系，也可以是其他DNS服务器的地址
参考：
https://blog.csdn.net/baidu_37964071/article/details/80500825
6、DHCP协议
1）定义
动态主机配置协议
2）
168.254.x.x（windows） 和 0.0.0.0（linux）
三、计算机网络的分类-拓扑结构
1、计算机网络分类
1）按分布范围分
2）按拓扑结构分
四、网络规划与设计
五、IP地址与子网划分
1、IP地址
IPV4
| 类别 | 点分十进制 | 二进制 | 备注 | |
|---|---|---|---|---|
| A | 0.0.0.0 | 最低 | 00000000 00000000 00000000 00000000 前8位：网络号； 后24位：主机号 |
1、所包含的主机台数为：2^24 -2（全0地址和全1） 2、全0网络地址 3、全1广播地址 |
| 127.255.255.255 | 最高 | 01111111 11111111 11111111 11111111 | ||
| B | 128.0.0.0 | 最低 | 10000000 00000000 00000000 00000000 前16位：网络号 后16位：主机号 |
2^16-2 |
| 191.255.255.255 | 最高 | 10111111 11111111 11111111 11111111 | ||
| C | 192.0.0.0 | 最低 | 11000000 00000000 00000000 00000000 前24位：网络号 后8位：主机号 |
2^8-2 |
| 223.255.255.255 | 最高 | 11011111 11111111 11111111 11111111 | ||
| D 组播 |
224.0.0.0 | 最低 | 11100000 00000000 00000000 00000000 | |
| 239.255,255,255 | 最高 | 11101111 11111111 11111111 11111111 | ||
| E 保留 |
240.0.0.0 | 最低 | 11110000 00000000 00000000 00000000 | |
| 255.255.255.255 | 最高 | 11110111 11111111 11111111 11111111 |
172.18.129.0/24
1）看地址，172.18.129.0 属于B类
2）/24 是指24位网络号，8位主机位
2、子网划分
1）子网掩码
2）将一个网络划分成多个子网（取部分主机号当子网号）
3）将多个网络合并成一个大的网络（取消部分网络号当主机号）
例题1
将B类IP地址 168.195.0.0 划分成27个子网，子网掩码为多少
1）将十进制IP转换为2进制
168.195.0.0 —- 》 1010 1000 1100 0011 00000000 00000000
2）因为是B类IP，所以前16位为网络号，后16位为主机号
3）因为2^k = N,其中 k 为位数，N为子网数
所以 2^5 = 32 > 27 ，所以取5位做子网号就可以了
4）所以子网掩码为
11111111 11111111 1111 1000 00000000
255.255.248.0
例题2
将B类地址 168.195.0.0 划分成若干个子网，每个子网内有主机700 台，则子网掩码为多少
1）需要根据主机号推出来
2）主机数 2^k-2 >=700 —-> k = 10 ，所以主机号是10位
3） 11111111 11111111 1111 1100 00000000
255.255.252.0
例题3
问两个IP是否处于同一个子网内
答：将两个IP分别算出 网络位和主机位，看网络位是否相同，如果相同则在一个子网中
3、无分类编制（无类域间路由）
1）128.14.32.0/20 表示的地址块共有 2^12 个地址，这个地址块的起始地址为 128.14.32
2）在不需要起始地址时，可以简称 /20地址块
3）128.14.32.0/20 地址块的最小地址为 128.14.32.0
128.14.32.0/20 地址块的最大地址为 128.14.32.255
4）全0 和全1 的主机号地址一般不使用
例题
分配给某公司网络的地址块是 210.115.192.0/20 ，该网络可以被划分成多少个C类子网
答：
C类子网，有24个网络号，8个主机号
这个地址块为 20位网络号，也就是说可以从主机号中拿出4位，当网络号，那么子网个数为 2^4 = 16
六、特殊含义的IP地址
七、无线网
1、无线局域网（WLAN,802.11,WIFI）
2、无线域域网（WMAN,802.16.WiMax）
3、无线广域网（WWAN，3G/4G/5G）
4、无线个人网（WPAN，802.15，BlueTooth（蓝牙））
八、网络接入技术
1、有线接入
1）公共交换电话网络（PSTN）
2）数字数据网（DDN）
3）综合业务数字网（ISDN）
4）非对称数字用户线路（ADSL）
5）同轴光纤技术（HFC）
2、无线接入
1）IEEE 802.11(WIFI)
2）IEEE 802.15(蓝牙)
3）红外（IrDa）
4）WAPI
3、3G/4G/5G
WCDMA
CDMA2000
TD-SCDMA
LTE-Advanced
WiMax
九、IPV6
