1、脉冲输出规格


2、脉冲输出模式


3、脉冲输出的分配端子

A、X/XA 型

输出端子台排列
通过指令语言及 PLC 系统的功能设定

输入端子台排列
PLC 系统设定的输入的功能设定

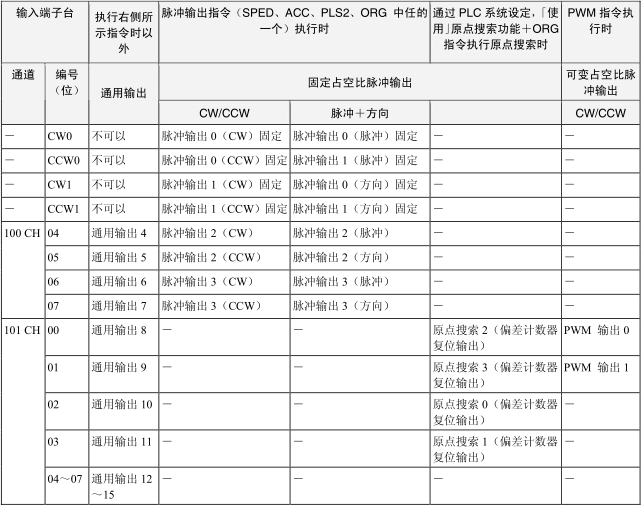

B、Y 型

输出端子台排列
通过指令语言及 PLC 系统的功能设定

输入端子台排列
PLC 系统设定的输入的功能设定

4、特殊辅助继电器区域的分配(X/XA/Y 型)


5、脉冲输出形式一览

A、连续模式(速度控制)

脉冲输出停止

B、单独模式(定位)

脉冲输出开始
设定变更
脉冲输出停止

C、连续模式(速度控制)→单独模式(定位)


D、 相对脉冲输出与绝对脉冲输出

关于相对坐标系/绝对坐标系的选择
脉冲输出当前值的绝对坐标系/相对坐标系,如下所示,可自动决定。
处在原点未确定过程中,作为相对坐标系动作。
处在原点确定过程中,作为绝对坐标系动作。

相对/绝对坐标系与通过指令进行的相对/绝对脉冲指定的关系
在相对坐标系或绝对坐标系的情况下,通过指令(PULS/PLS2),进行相对/绝对脉冲指定,执行脉冲输出,进行如下所示的动作。

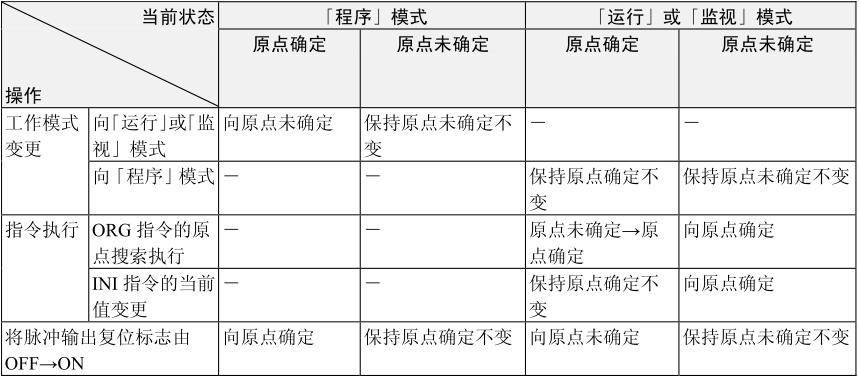

E、操作执行时的原点确定/未确定的状态

从当前状态开始进行工作模式变更、指令执行等各操作时,原点确定/未确定的状态如下所示。
此外,原点未确定时,无原点标志为 1(ON);原点确定时为 0(OFF)。

F、关于绝对脉冲指定时的移动方向

在绝对脉冲指定下动作时,因为从指令执行时的脉冲输出当前值与目标位置的关系中,移动方向(CW/CCW)可自动选择,因此根据 ACC 指令或 SPED 指令的操作数的方向指定(CW/CCW)转为无效。

G、使用原点搜索以外的脉冲输出功能时的 CW/CCW 界限输入信号

如 CW/CCW 界限输入信号为 ON,则停止脉冲输出。此外,执行原点搜索/脉冲输出功能时,CW/CCW 界限输入信号被输入时,可设定是否设为原点未确定状态。

6、脉冲输出的功能
