硬件设备
制作时间:2020.04.03
硬件：CJ2M-CPU31，CJ1W-MAD42（模拟量输入输出模块）
软件：CX-Programmer 9.74
案例简介:本案例介绍了CJ系列 CJ1W-MAD42模拟量IO单元模块的使用

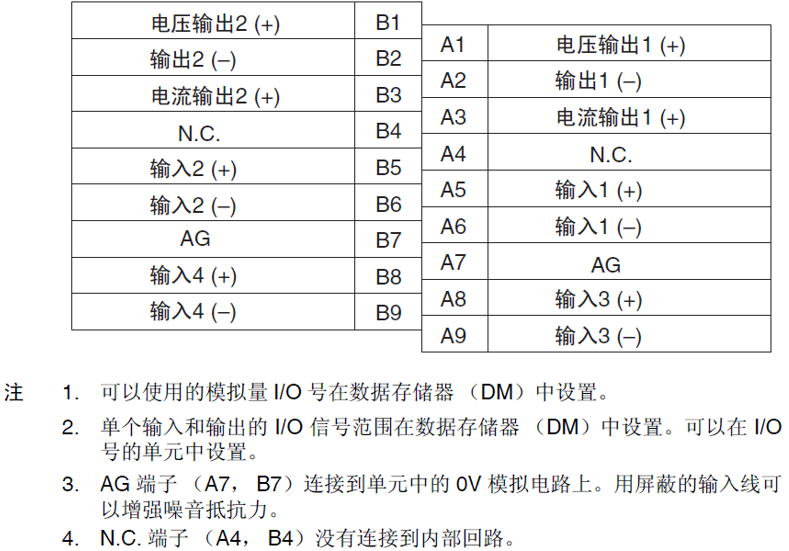

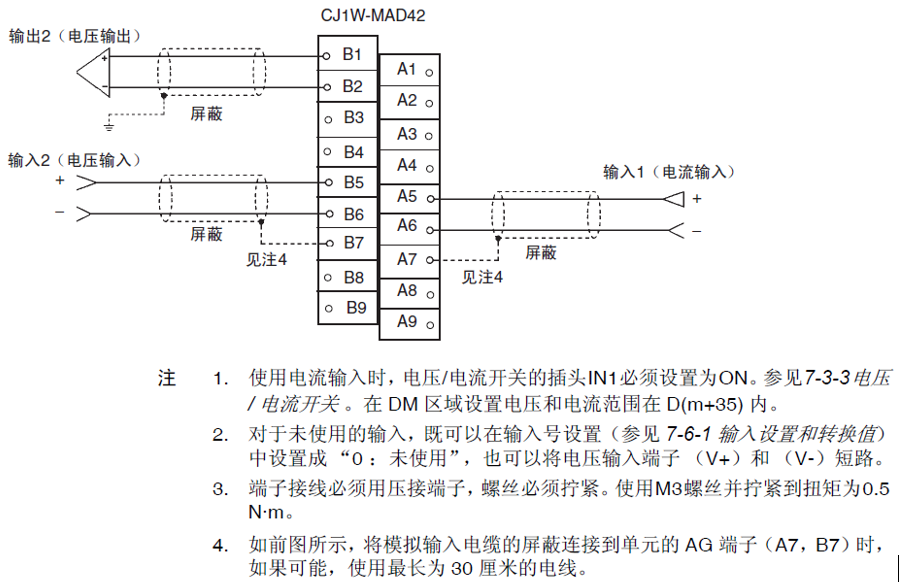

1、 硬件和搭线

可知模块本身无需24V供电

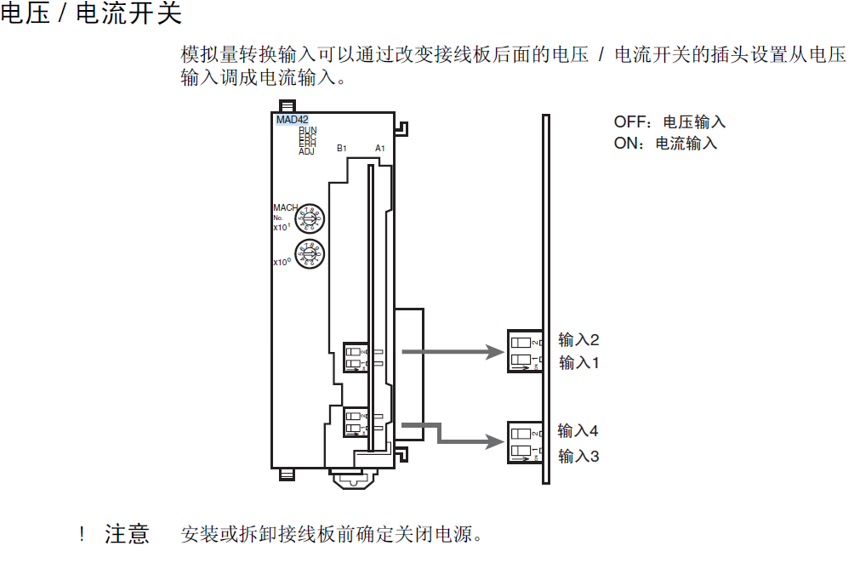

image.png把端子拿走，下面有四个拨码开关，ON时代表电流输入，OFF代表电压输入,MAD42本体具备4路输入，2路输出
**

2、 模块介绍

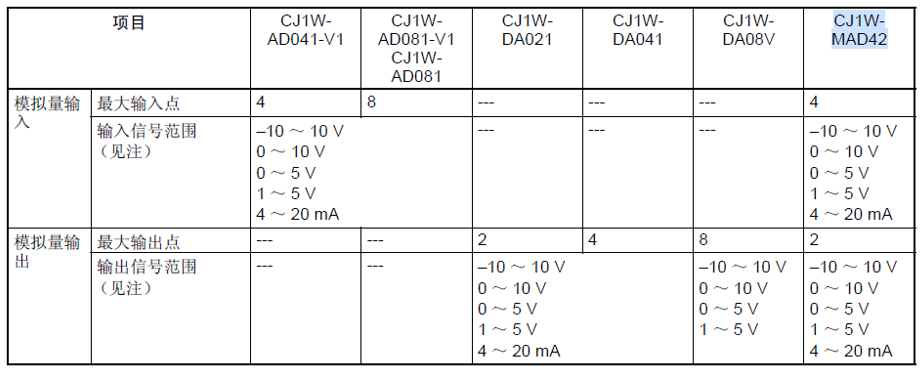

模块支持的信号输入范围和信号输出范围,以及模块支持的量程范围0-4000/0-8000

3、 硬件设置

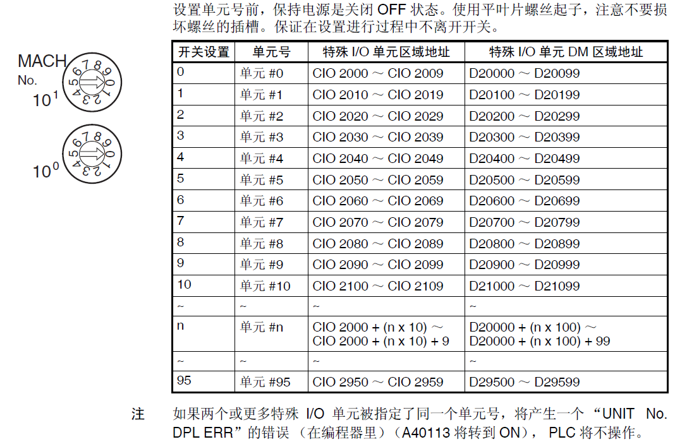

(1).单元号设置：

CJ1W-MAD42单元号设置为4号单元号：n=CIO 2040-2049，m=DM 20400-20499

(2).DIP开关的设置：

MAD42端子台下方拨码设置：本案例使用0-10V电压信号，保持在off

(3).软件操作：

a. 连接软件

b. IO表设置：

设置量程和使能后，选择传送【PC到单元】，传送好会自动提示单元重启，重启后设置生效。

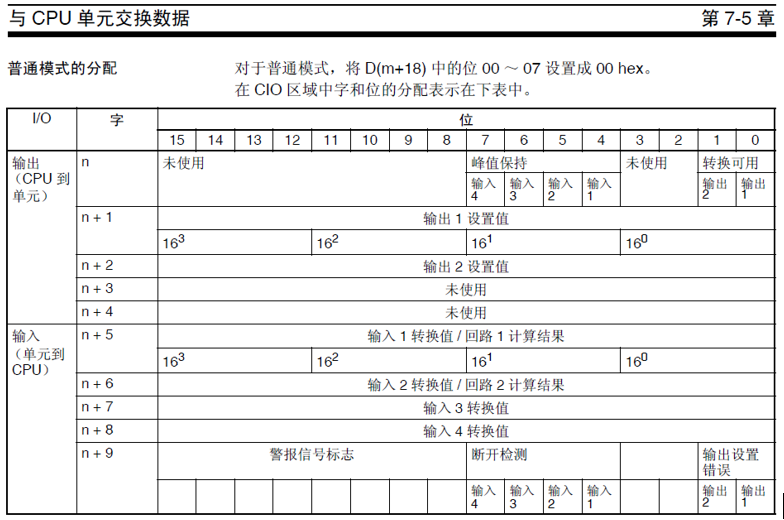

(4).模块地址分配


DM区里面的设置也就是等于IO表上的模块参数（如果在IO表上已经进行设置，则DM区可以无需设置，已经有默认值）

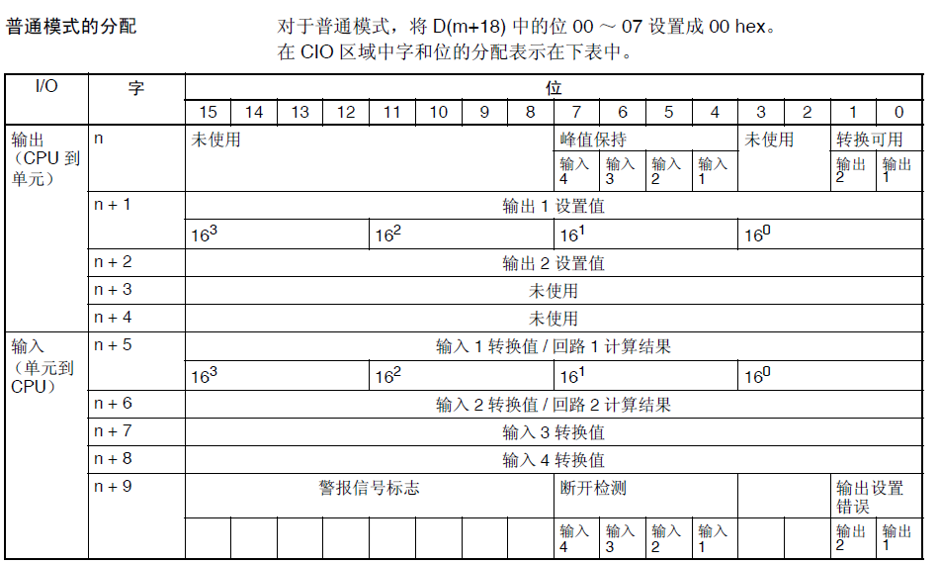

此时只需看CIO区（CIO n=2000+单元号10 - 2000+单元号10+9）

(5).实验结果

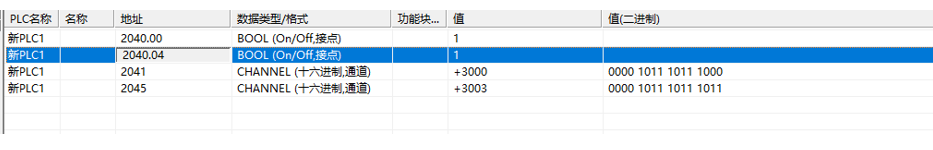

可知首先需要先将2040.00、2040.04置位，然后将输出值写到2041中，会在2045看到想同的值输入回来给PLC

4、注意

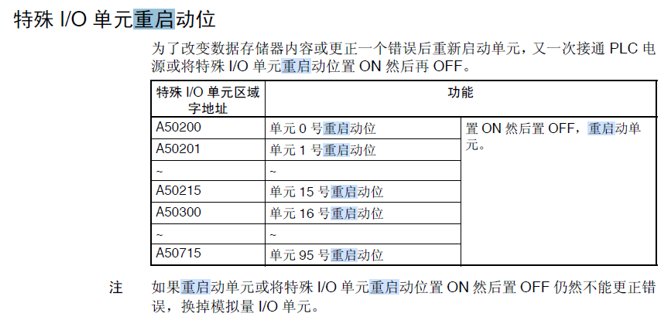

(1).特殊IO重启位

可通过触发A区标志位来重启模块

(2).报警监控

可通过对应CIO区通道观察是否出现断线报警，如果不用的通道，可以将其DISABLE
