CP设置

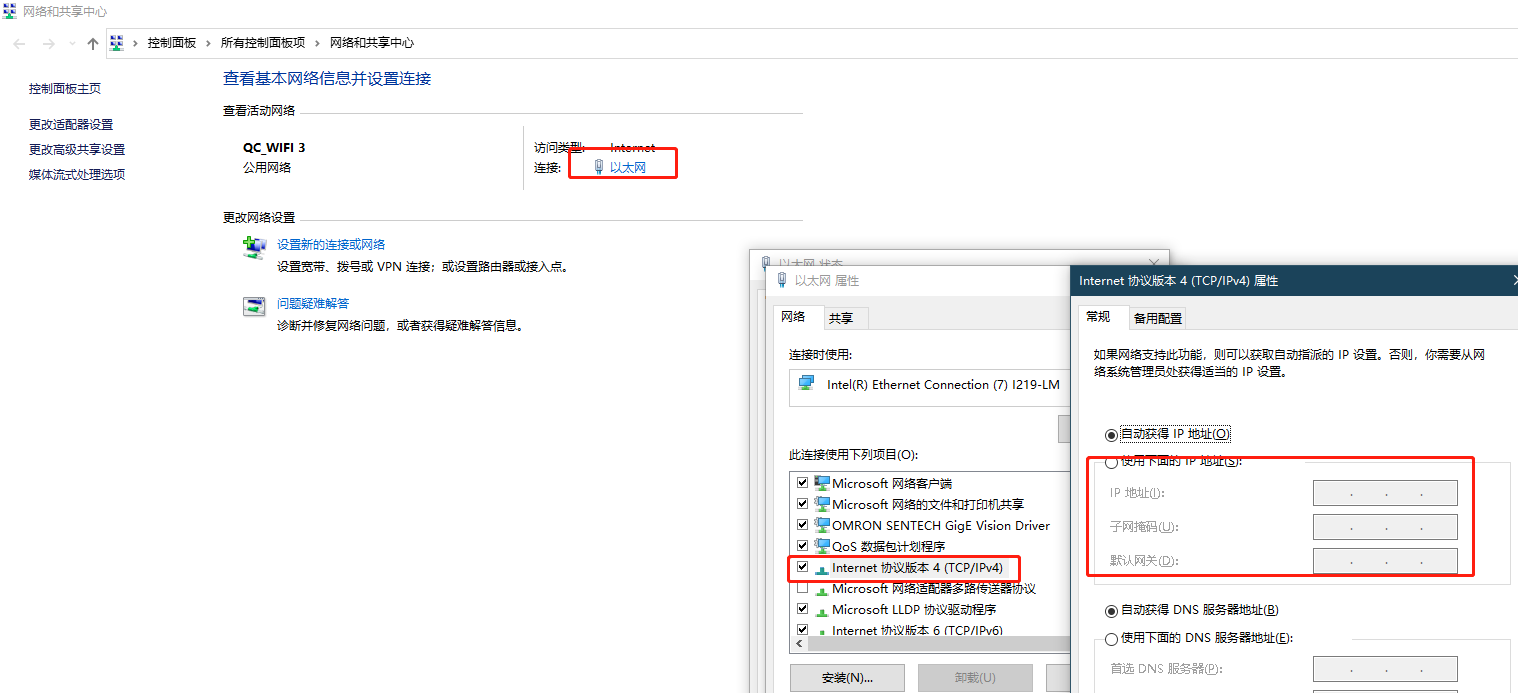

  1.   先将电脑的IPV4，设定电脑IP 为192.168.250.X（X可设0-255之间的任何数，不能为0和255，同时不能和PLC的IP重复）<br />![image.png](https://cdn.nlark.com/yuque/0/2020/png/974473/1583378250470-a0739437-095a-489b-88c5-c015e2b4391f.png#align=left&display=inline&height=693&name=image.png&originHeight=693&originWidth=1518&size=117017&status=done&style=none&width=1518)

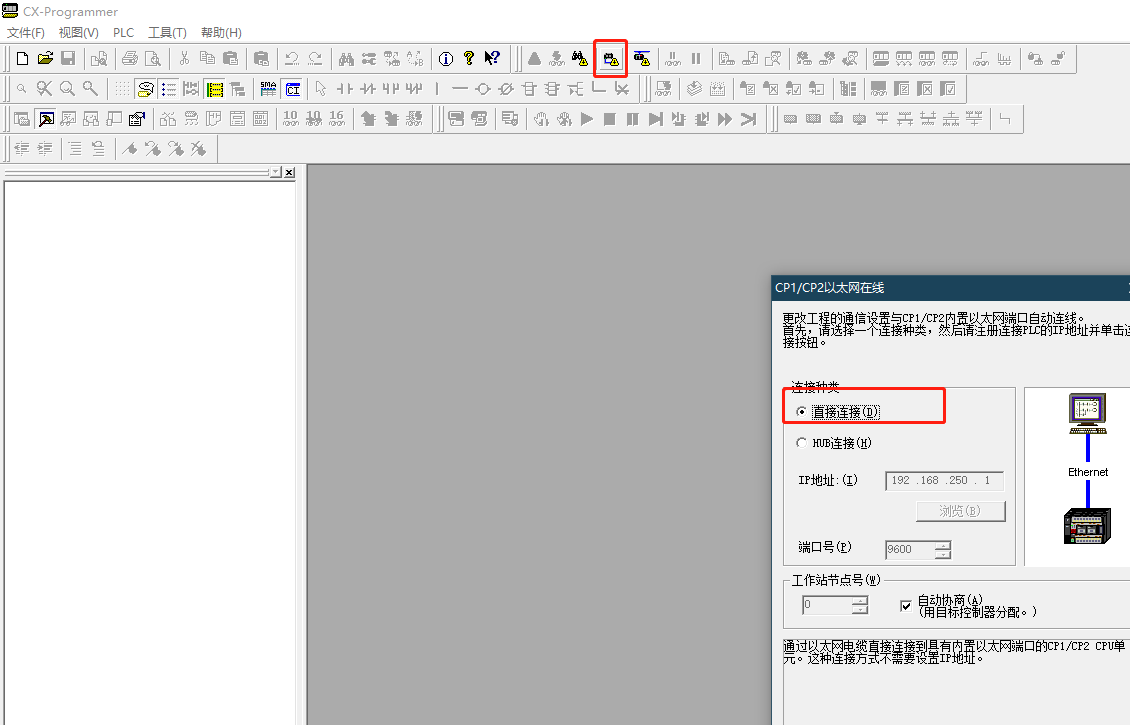

  4.     打开软件后点击内置以太网在线<br />![image.png](https://cdn.nlark.com/yuque/0/2020/png/974473/1583378390099-e1511c93-16e4-403b-95ec-cbe133e976b7.png#align=left&display=inline&height=725&name=image.png&originHeight=725&originWidth=1130&size=57052&status=done&style=none&width=1130)

连上PLC后点击设置，找到内置以太网，找到IP地址，将IP地址修改为192.168.250.X（X可设0-255之间的任何数，不能为0和255，同时不能和电脑的IP重复）,节点号必须修改为和IP地址最后一位一样
一样，设置完后断电重启。

当有多台PLC连接是，为了区分PLC，需要将多台PLC设置成不同的IP地址，通过交换机进行连接


CJ设置

电脑端设置和CP一样

CJ上的节点号通过硬件拨码设定，若在上电状态下修改，需要断电重启，节点号才生效

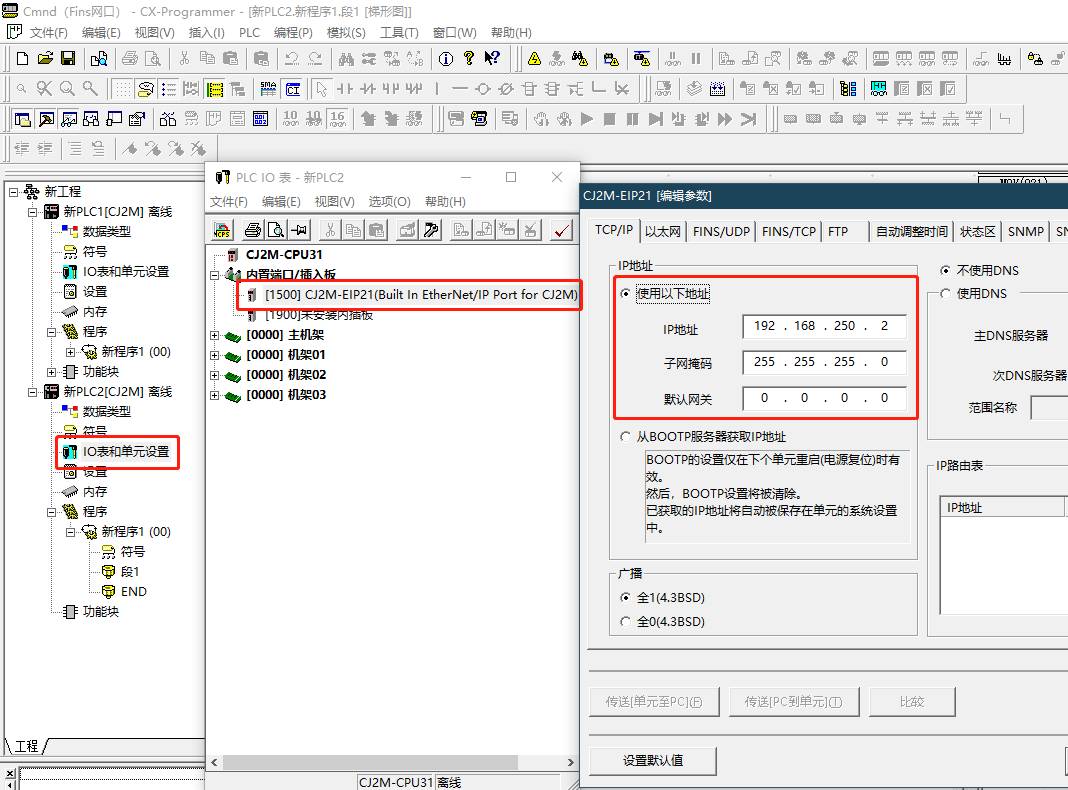

根据上面的操作连上PLC，点击IO表 ——-CJ2M-EIP2 ——-TCP/IP ,可以修改IP地址，将IP地址修改为192.168.250.X（X设为和拨码的节点号一样，同时不能和电脑的IP重复）

当有多台PLC连接是，为了区分PLC，需要将多台PLC设置成不同的IP地址，通过交换机进行连接
