CP2E串行通信功能MODBUS_RTU从站功能

CP2E Modbus_RTU从站功能.docx
Commix1.3.rar
**
制作时间：2020/4/26
硬件设备：CP2E-N20DT-D（PLC）、CP1W-CIF11（485选件板）
使用软件：CX-Programmer（9.74）、Commix（1.3）

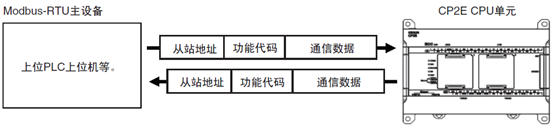

1. 系统概述、硬件搭建与接线

本实验使用CP2E扩展CP1W-CIF11，通过485转USB线连接到PC

2.操作步骤

(1) CX-Programmer




串口1波特率设置为19200，8位数据位，1位停止位，偶校验，模式选择Modbus-RTU Slave，Modbus从站站点号1。
设置完成后，需下载到PLC断电重启生效。

(2) COMMIX

Commix设置和PLC一样，波特率19200，数据位8位，停止位1位，偶校验。

3.程序编写

CP2E的Modbus从站功能仅支持对W区与D区进行操作，对应关系如下：








例：读D1000-D1003的值
发送：01（站点号）03（功能代码）03E8（起始地址）0004（4个字）C479（校验）
反馈：01（站点号）03（功能代码）08（字节数）1234567844559900（反馈数据）A24D（校验）
