数据库中的存储结构是怎样的

数据库管理存储空间的基本单位是页（Page）。

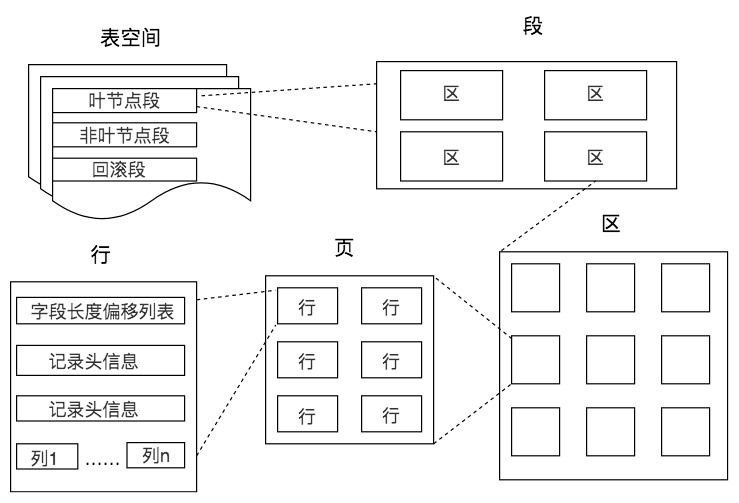

一个页中可以存储多个行记录（Row），同时在数据库中，还存在着区（Extent）、段（Segment）和表空间（Tablespace）。行、页、区、段、表空间的关系如下图所示：


区

区（Extent）是比页大一级的存储结构，在 InnoDB 存储引擎中，一个区会分配 64 个连续的页。因为 InnoDB 中的页大小默认是 16KB，所以一个区的大小是 64*16KB=1MB。

段

段（Segment）由一个或多个区组成，区在文件系统是一个连续分配的空间（在 InnoDB 中是连续的 64 个页），不过在段中不要求区与区之间是相邻的。段是数据库中的分配单位，不同类型的数据库对象以不同的段形式存在。当我们创建数据表、索引的时候，就会相应创建对应的段，比如创建一张表时会创建一个表段，创建一个索引时会创建一个索引段。

表空间

表空间（Tablespace）是一个逻辑容器，表空间存储的对象是段，在一个表空间中可以有一个或多个段，但是一个段只能属于一个表空间。数据库由一个或多个表空间组成，表空间从管理上可以划分为

  1. 系统表空间
  2. 用户表空间
  3. 撤销表空间
  4. 临时表空间等

在 InnoDB 中存在两种表空间的类型：共享表空间和独立表空间。如果是共享表空间就意味着多张表共用一个表空间。如果是独立表空间，就意味着每张表有一个独立的表空间，也就是数据和索引信息都会保存在自己的表空间中。独立的表空间可以在不同的数据库之间进行迁移。

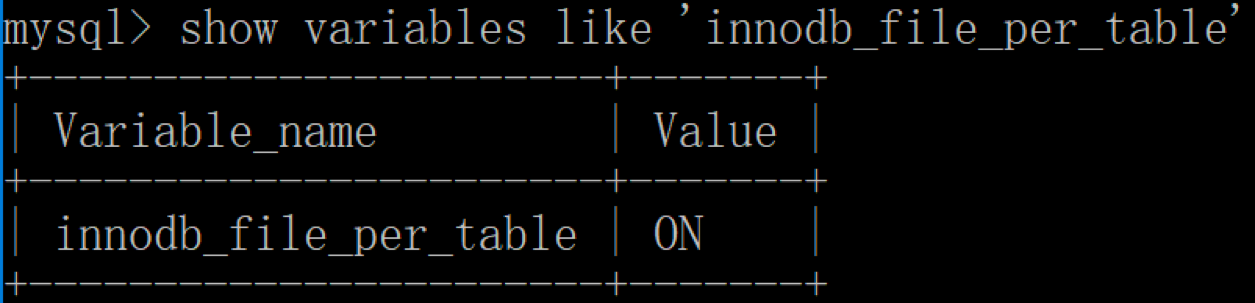

查看 InnoDB 的表空间类型:

  1. mysql > show variables like 'innodb_file_per_table';


数据页内的结构是怎样的

页（Page）如果按类型划分的话，常见的有:

  • 数据页（保存 B+ 树节点）
  • 系统页、Undo 页
  • 事务数据页等

表页的大小限定了表行的最大长度，不同 DBMS 的表页大小不同。比如在 MySQL 的 InnoDB 存储引擎中，默认页的大小是 16KB，我们可以通过下面的命令来进行查看：

  1. mysql> show variables like '%innodb_page_size%';

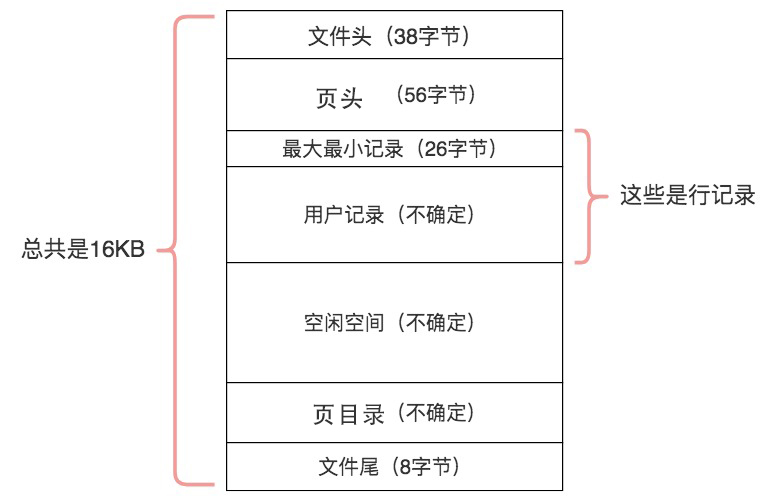

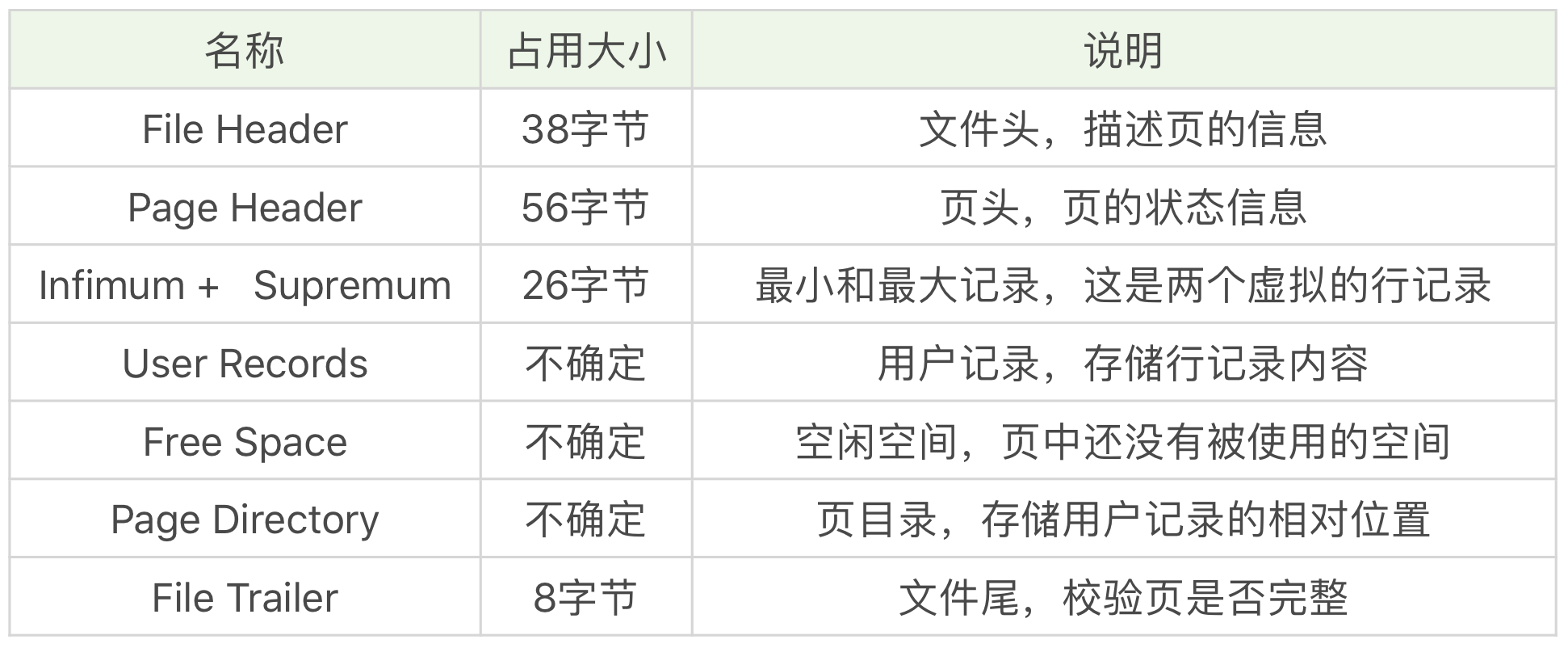

数据库 I/O 操作的最小单位是页，与数据库相关的内容都会存储在页结构里。数据页包括七个部分，分别是文件头（File Header）、页头（Page Header）、最大最小记录（Infimum+supremum）、用户记录（User Records）、空闲空间（Free Space）、页目录（Page Directory）和文件尾（File Tailer）。


作用:


分类:

  • 首先是文件通用部分，也就是文件头和文件尾。它们类似集装箱，将页的内容进行封装，通过文件头和文件尾校验的方式来确保页的传输是完整的。

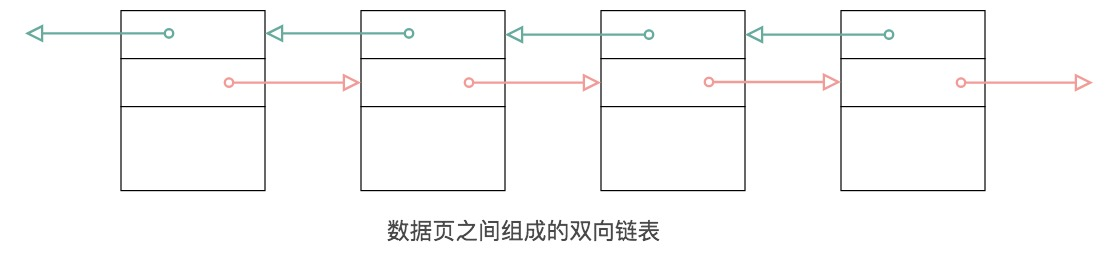

在文件头中有两个字段，分别是 FIL_PAGE_PREV 和 FIL_PAGE_NEXT，它们的作用相当于指针，分别指向上一个数据页和下一个数据页。连接起来的页相当于一个双向的链表，如下图所示：


需要说明的是采用链表的结构让数据页之间不需要是物理上的连续，而是逻辑上的连续。
**

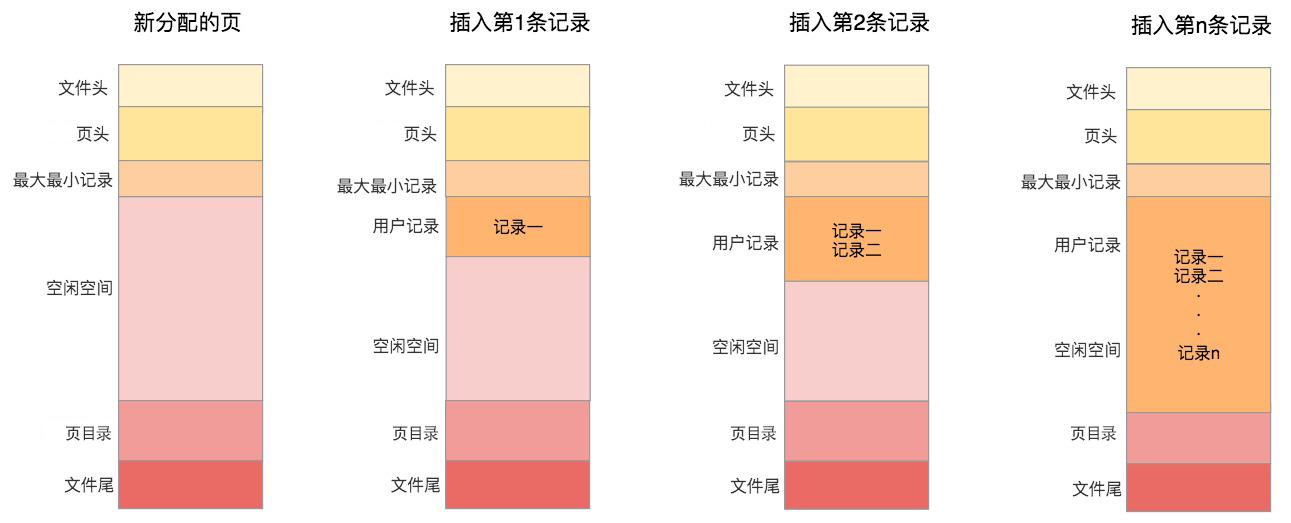

  • 第二个部分是记录部分，页的主要作用是存储记录，所以“最小和最大记录”和“用户记录”部分占了页结构的主要空间。另外空闲空间是个灵活的部分，当有新的记录插入时，会从空闲空间中进行分配用于存储新记录，如下图所示：


  • 第三部分是索引部分，这部分重点指的是页目录，它起到了记录的索引作用，因为在页中，记录是以单向链表的形式进行存储的。单向链表的特点就是插入、删除非常方便，但是检索效率不高，最差的情况下需要遍历链表上的所有节点才能完成检索，因此在页目录中提供了二分查找的方式，用来提高记录的检索效率。

页目录结构:

  • 将所有的记录分成几个组，这些记录包括最小记录和最大记录，但不包括标记为“已删除”的记录。
  • 第 1 组，也就是最小记录所在的分组只有 1 个记录；最后一组，就是最大记录所在的分组，会有 1-8 条记录；其余的组记录数量在 4-8 条之间。这样做的好处是，除了第 1 组（最小记录所在组）以外，其余组的记录数会尽量平分。
  • 在每个组中最后一条记录的头信息中会存储该组一共有多少条记录，作为 n_owned 字段。

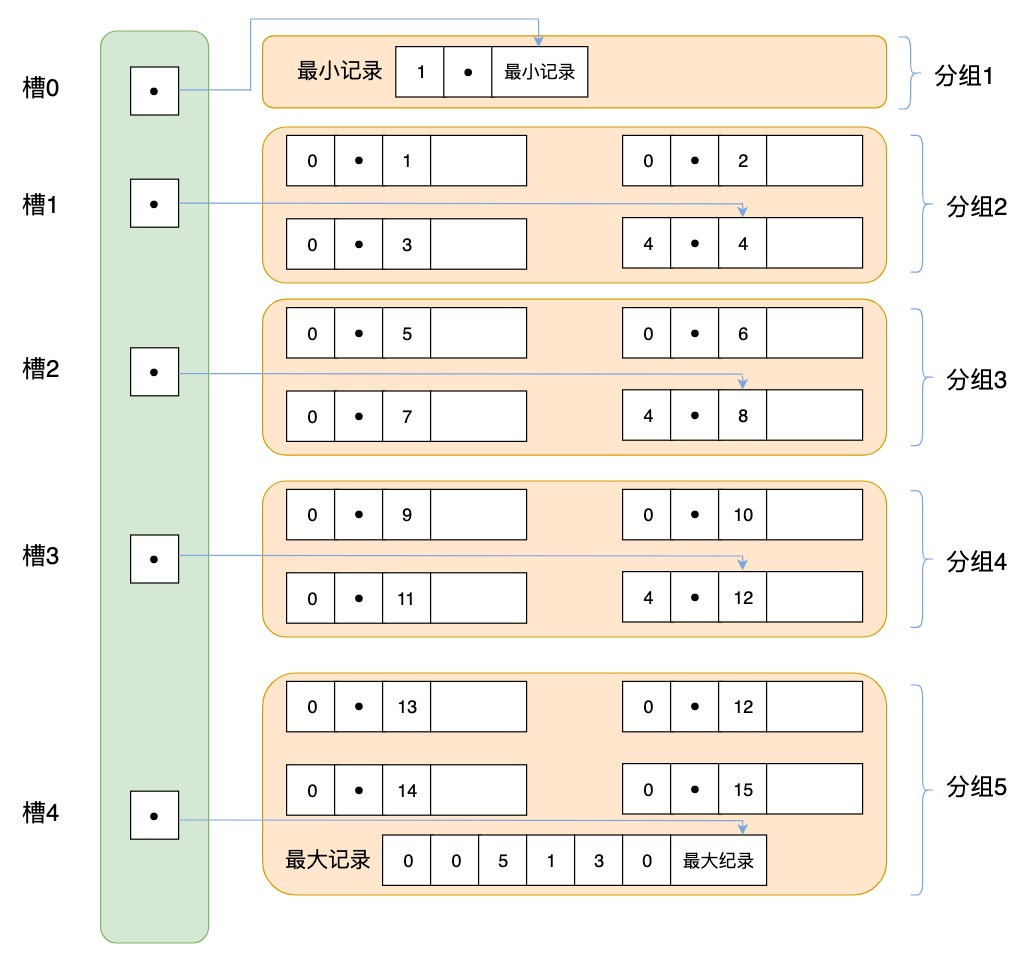

  • 页目录用来存储每组最后一条记录的地址偏移量，这些地址偏移量会按照先后顺序存储起来，每组的地址偏移量也被称之为槽（slot），每个槽相当于指针指向了不同组的最后一个记录。如下图所示：


从数据页的角度看 B+ 树是如何进行查询的

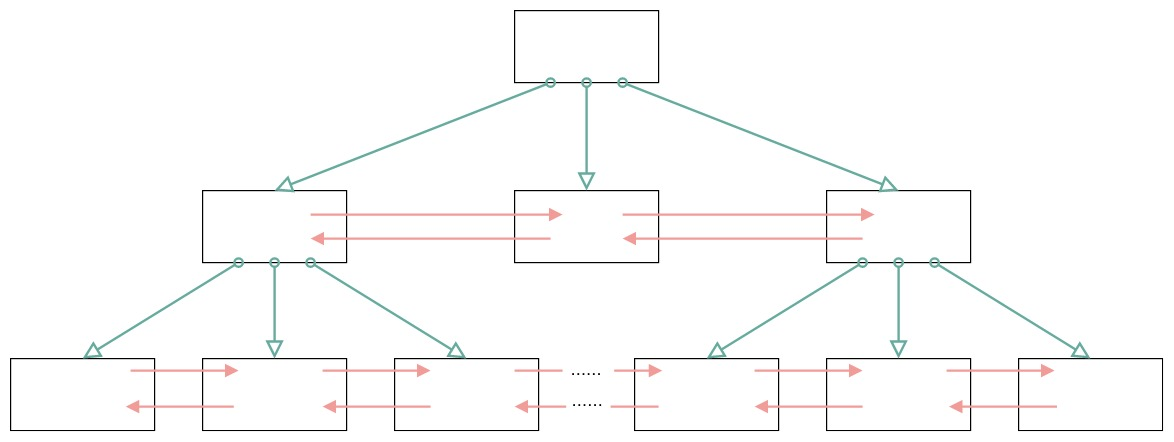

一棵 B+ 树按照节点类型可以分成两部分：

  • 叶子节点，B+ 树最底层的节点，节点的高度为 0，存储行记录。
  • 非叶子节点，节点的高度大于 0，存储索引键和页面指针，并不存储行记录本身。


通过索引进行检索的原理：

B+ 树是如何进行记录检索的？

如果通过 B+ 树的索引查询行记录，首先是从 B+ 树的根开始，逐层检索，直到找到叶子节点，也就是找到对应的数据页为止，将数据页加载到内存中，页目录中的槽（slot）采用二分查找的方式先找到一个粗略的记录分组，然后再在分组中通过链表遍历的方式查找记录。

普通索引和唯一索引在查询效率上有什么不同？

唯一索引就是在普通索引上增加了约束性，也就是关键字唯一，找到了关键字就停止检索。

而普通索引，可能会存在用户记录中的关键字相同的情况，根据页结构的原理，当我们读取一条记录的时候，不是单独将这条记录从磁盘中读出去，而是将这个记录所在的页加载到内存中进行读取。

InnoDB 存储引擎的页大小为 16KB，在一个页中可能存储着上千个记录，因此在普通索引的字段上进行查找也就是在内存中多几次“判断下一条记录”的操作，对于 CPU 来说，这些操作所消耗的时间是可以忽略不计的。所以对一个索引字段进行检索，采用普通索引还是唯一索引在检索效率上基本上没有差别。

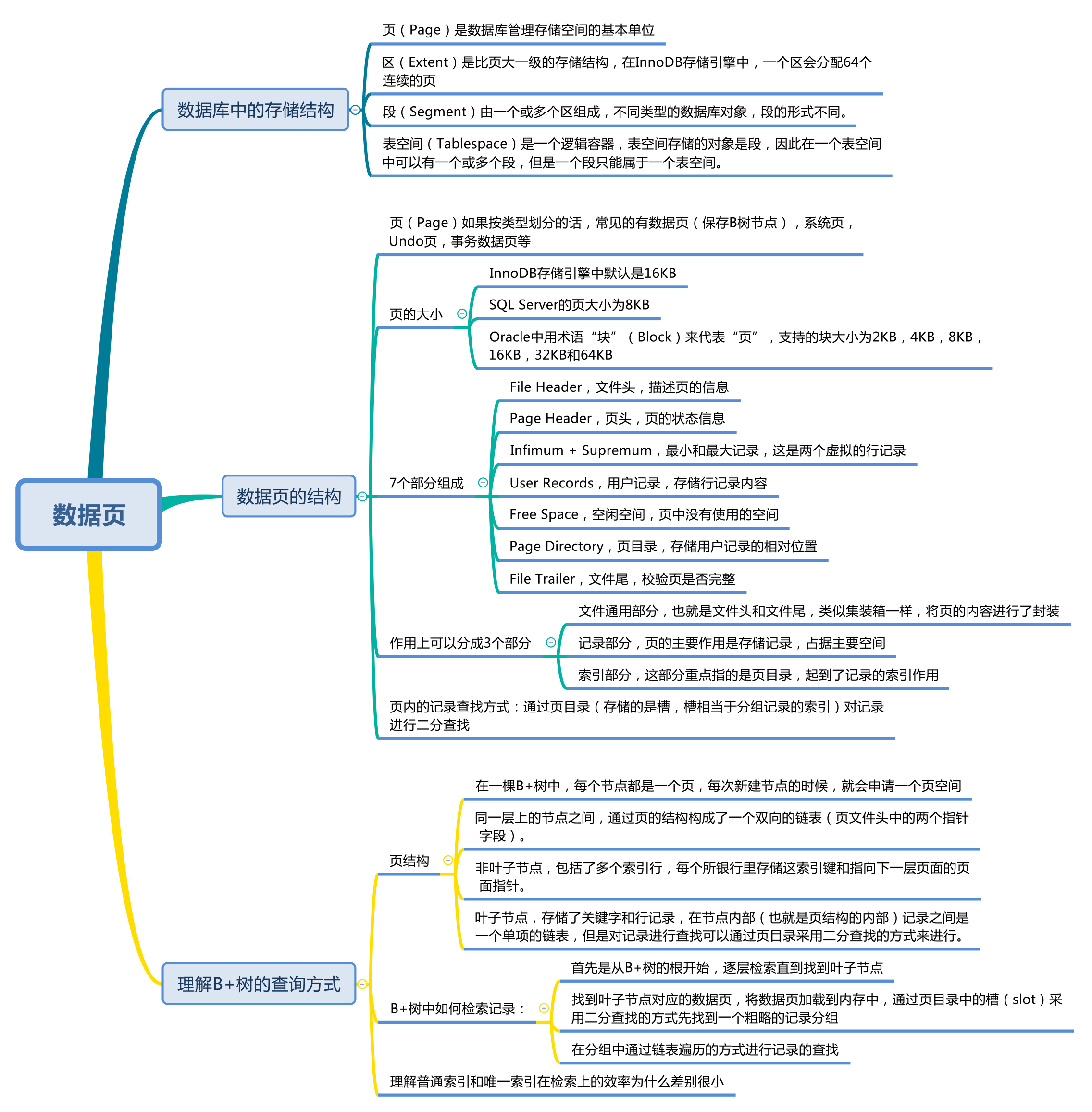

总结
