Docker 网络
Docker的技术依赖于Linux内核的虚拟化技术的发展，Docker使用到的网络技术有Network Namespace、Veth设备对、Iptables/Netfilter、网桥、路由等。

Network Namespace

为了支持网络协议栈的多个实例，Linux在网络栈引入了Network Namespace，这些独立的协议栈被隔离到不同的Namespace中，处于不同Namespace中的网络栈是完全隔离的，彼此无法通信。具体有关Linux Namespace的介绍。
Linux的网络协议栈十分复杂，为了支持独立的协议栈，相关的全局变量都必须修改为协议栈私有。Linux实现Network Namespace的核心就是让这些全局变量称为Network Namespace变量的成员，然后为协议栈的函数调用加入一个Namespace参数。与此同时，为了保证已开发程序及内核代码的兼容性，内核代码隐式地使用了Namespace空间内的变量。应用程序如果没有对Namespace有特殊需求，那么不需要额外的代码，Network Namespace对应用程序而言是透明的。
在建立了新的Network Namespace，并将某个进程关联到这个网络命名空间后，就出现了如下的命名空间下的内核数据结构，所有网络栈变量都放入了Network Namespace的数据结构中，这个Network Namespace是属于它进程组私有的，与其他进程组不冲突。
Docker容器的网络基础 - 图1
Docker正是利用了Network Namespace特性，实现了不同容器之间的网络隔离。如果一个容器声明使用宿主机的网络栈（-net = host），即不开启Network Namespace，例如：

  1. docker run –d –net=host --name c_name i_name

这种情况下，这个容器启动之后监听的是宿主机的80端口。像这样直接使用宿主机网络栈的方式，虽然可以为容器提供良好的网络性能，但也不可避免的造成端口冲突等网络资源冲突的问题。
所以在一般情况下，都希望程序引入Network Namespace里的网络栈，即这个容器拥有自己的IP和端口。但是，这个时候也会带来一个新的问题，被隔离的容器进程，是怎么与其它被隔离的进程进行网络通信的？

Net Bridge

Linux 可以支持不同的网络，他们之间是怎么支持够互相通信的呢？如果是两台主机，那需要的可能只是一根网线，把它们连接在一台交换机上。而在Linux当中，网桥（Bridge）就起到相应的作用。本质上来说，这是一个数据链路层（data link）的设备，根据Mac地址的信息转发到网桥的不同端口上。而Docker就是在宿主机上默认创建一个docker0的网桥，凡是连接docker0的网桥，都可以用它来通信。

细述Bridge

网桥是一个二层的虚拟网络设备，把若干个网络接口“连接”起来，使得网口之间的报文可以转发。网桥能够解析收发的报文，读取目标的Mac地址信息，和自己的Mac地址表结合，来决策报文转发的目标网口。为了实现这些功能，网桥会学习源Mac地址。在转发报文时，网桥只需要向特定的端口转发，从而避免不必要的网络交互。如果它遇到了一个自己从未记录过的地址，就无法知道这个报文应该向哪个网口转发，就将报文广播给除了报文来源之外的所有网口。
在实际网络中，网络拓扑不可能永久不变。如果设备移动到另一个端口上，而它没有发送任何数据，那么网桥设备就无法感知到这个变化，结果网桥还是向原来的端口发数据包，在这种情况下数据就会丢失。所以网桥还要对学习到的Mac地址表加上超时时间，默认5min。如果网桥收到了对应端口MAC地址回发的包。则重置超时时间，否则过了超时时间后，就认为哪个设备不在那个端口上了，他就会广播重发。
Linux为了支持越来越多的网卡以及虚拟设备，所以使用网桥去提供这些设备之间转发数据的二层设备。Linux内核支持网口的桥接（以太网接口），这与单纯的交换机还是不太一样，交换机仅仅是一个二层设备，对于接受到的报文，要么转发，要么丢弃。运行着Linux内核的机器本身就是一台主机，有可能是网络报文的目的地，其收到的报文要么转发，要么丢弃，还可能被送到网络协议的网络层，从而被自己主机本身的协议栈消化，所以可以把网桥看作一个二层设备，也可以看做是一个三层设备。

Linux中Bridge实现

Linux内核是通过一个虚拟的网桥设备（Net Device）来实现桥接的。这个虚拟设备可以绑定若干个以太网接口，从而将它们连接起来。Net Device网桥和普通的设备不同，最明显的是它还可以有一个ip地址。
Docker容器的网络基础 - 图2
如上图所示，网桥设备br0绑定的eth0和eth1。对于网络协议栈的上层来说，只看到br0。因为桥接是在数据链路层实现的，上层不需要关心桥接的细节，于是协议栈上层需要发送的报文被送到br0，网桥设备的处理代码判断报文被转发到eth0还是eth1，或者两者皆转发。反之，从eth0或者从eth1接收到的报文被提交给网桥的处理代码，在这里判断报文应该被转发、丢弃或者提交到协议栈上层。
而有时eth0、eth1也可能会作为报文的源地址或目的地址，直接参与报文的发送和接收，从而绕过网桥。

Bridge常用操作

Docker自动完成了对网桥的创建和维护。如果想要进一步理解网桥，可以看下如下举的一些常用操作命令。
新增一个网桥：

  1. brctl addbr xxxxx

在新增网桥的基础上增加网口，在linux中，一个网口其实就是一个物理网卡。将物理网卡和网桥连接起来：

  1. brctl addif xxxx ethx

网桥的物理网卡作为一个网口，由于在链路层工作，就不再需要IP地址了，这样上面的IP地址自然失效：

  1. ipconfig ethx 0.0.0.0

给网桥配置一个IP地址：

  1. ipconfig brxxx xxx.xxx.xxx.xxx

这样网桥就是一个有了IP地址，而连接在这之上的网卡就是一个纯链路层设备了。

Veth Pair

docker在宿主机上创建docker0网桥后，凡是连接到docker0上的网桥，就可以用它来通信。那么这里又有个问题，就是这些容器是如何连接到docker0网桥上的？所以这就是Veth Pair虚拟设备的作用了，Veth Pair就是为了在不同的Network Namespace之间进行通信，利用它，可以将两个Network Namespace连接起来。
Veth Pair设备的特点是：它被创建出来后，总是以两张虚拟网卡（Veth Peer）的形式出现。并且，其中一个网卡发出的数据包，可以直接出现在另一张“网卡”上，哪怕这两张网卡在不同的Network Namespace中。
正是因为这样的特点，Veth Pair成对出现，很像是一对以太网卡，常常被看做是不同Network Namespace直连的“网线”。在Veth一端发送数据时，他会将数据发送到另一端并触发另一端的接收操作。可以把Veth Pair其中一端看做另一端的一个Peer。
Docker容器的网络基础 - 图3

Veth Pair操作命令

创建Veth Pair：

  1. ip link add veth0 type veth peer name veth1

创建后查看Veth Pair的信息：

  1. ip link show

将其中一个Veth Peer设置到另一个Namespace：

  1. ip link set veth1 netns netns1

在netns1中查看veth1设备：

  1. ip netns exec netns1 ip link show

当然，在docker里面，除了将Veth放入容器，还改名为eth0。想要通信必须先分配IP地址：

  1. ip netns exec netns1 ip addr add 10.1.1.1/24 dev veth1ip addr add 10.1.1.2/24 dev veth0

启动它们：

  1. ip netns exec netns1 ip link set dev veth1 upip link set dev veth0 up

测试通信:

  1. ip netns exec netns1 ping 10.1.1.2

Veth Pair查看端对端

在实际操作Veth Pair时，可以使用ethtool便于操作。
在一个Namespace中查看Veth Pair接口在设备列表中的序列号：

  1. ip netns exec netns1 ethtool -S veth1

如果得知另一端的接口设备序列号，假如序列号为6，则可以继续查看6代表了什么设备：

  1. ip netns exec netns2 ip link | grep 6

Iptables/Netfilter

Linux协议栈非常高效且复杂。如果想要在数据处理过程中对关心的数据进行一些操作，则需要Linux提供一套相应的机制帮助用户实现自定义的数据包处理过程。
在Linux网络协议栈有一组网络回调函数挂接点，通过这些挂接点函数挂接的钩子函数可以在Linux网络栈处理数据包的过程中对数据包一些操作，例如过滤、修改、丢弃等。整个挂接点技术叫做Iptables和Netfilter。
Netfilter负责在内核中执行各种各样的挂接规则，运行在内核模式中。而Iptables是在用户模式下运行的进程，负责协助维护内核中Netfilter的各种规则表。通过二者的配合来实现整个Linux网络协议栈中灵活的数据包处理机制。
Docker容器的网络基础 - 图4

规则表Table

这些挂载点能挂接的规则也分不同的类型，目前主要支持的Table类型如下：
•RAW
•MANGLE
•NAT
•FILTER
上述4个规则链的优先级是RAW最高，FILTER最低。
在实际应用中，不同挂接点需要的规则类型通常不同。例如，在Input的挂接点上明显不需要FILTER的过滤规则，因为根据目标地址，已经在本机的上层协议栈了，所以无需再挂载FILTER过滤规则。

Route

Linux系统包含了一个完整的路由功能。当IP层在处理数据发送或者转发时，会使用路由表来决定发往哪里。通常情况下，如果主机与目的主机直接相连，那么主机可以直接发送IP报文到目的主机。
路由功能是由IP层维护的一张路由表来实现。当主机收到数据报文时，它用此表来决策接下来应该做什么操作。当从网络侧接收到数据报文时，IP层首先会检查报文的IP地址是否与主机自身的地址相同。如果数据报文中的IP地址是自身主机的地址，那么报文将被发送到传输层相应的协议栈中去。如果报文中的IP地址不是主机自身的地址，并且配置了路由功能，那么报文将被转发，否则报文将被丢弃。
路由表的数据一般以条目形式存在，一个典型的路由表条目通常包含以下主要的条目项：
•目的IP地址
•下一个路由器的IP地址
•标志
•网络接口规范
通过路由表转发时，如果任何条目的第一个字段完全匹配目标条目的IP地址（主机）或部分匹配（网络），那么它将指示下一个路由器的IP地址。这些信息将告诉主机数据包该转发到哪一个“下一个路由器”。而条目中所有其它字段将提供更多的辅助信息来为路由转发做决定。
如果没有一个完全匹配的IP，则继续搜索网络ID。找到则转发数据到指定路由器上。由此可知，网络上所有主机都是通过这个路由表中的单个条目进行管理。
如果上述两个条件都不匹配，则将数据报文转发到一个默认路由器上。
如果上述步骤失败，默认路由器也不存在，那么这个数据报文无法转发。任何无法投递的数据都会产生一个ICMP主机不可达或者ICMP网络不可达的错误，并将该错误返回给生成此数据的应用程序。

Route Table

Linux路由表至少2个，一个是LOCAL，一个是MAIN。
Local表用于供Linux协议栈识别本地地址，以及进行本地各个不同网络之间的数据转发。MAIN表用于各类网络IP的转发。它的建立既可以使用静态配置生成，也可以使用动态路由发现协议生成。动态路由发现协议一般使用组播功能来通过发送路由发现数据，动态获取和交换网络的路由信息，并更新到路由表中。
通过下列命令查看LOCAL表的内容：

  1. ip route show table local type local

路由表的查看：

  1. ip route list

1、查看系统网络配置

  1. [root@iZuligp6e1dyzfZ ~]# ifconfig
  2. docker0 -------------------Linux的虚拟网桥


2、下载网桥管理工具

  1. [root@iZuligp6e1dyzfZ ~]# yum install bridge-utils


3、查看网桥

  1. [root@iZuligp6e1dyzfZ ~]# brctl show


4、修改docker0的地址

  1. $ sudo ifconfig docker0 192.168.200.1 netmask 255.255.255.0

5、添加虚拟网桥

  1. $ sudo brctl addbr br0
  2. $ sudo ifconfig br0  192.168.200.1 netmask 255.255.255.0
  3. 更改docker守护进程的启动配置:
  4. /etc/default/docker 中添加DOCKER_OPS值
  5. -b=br0

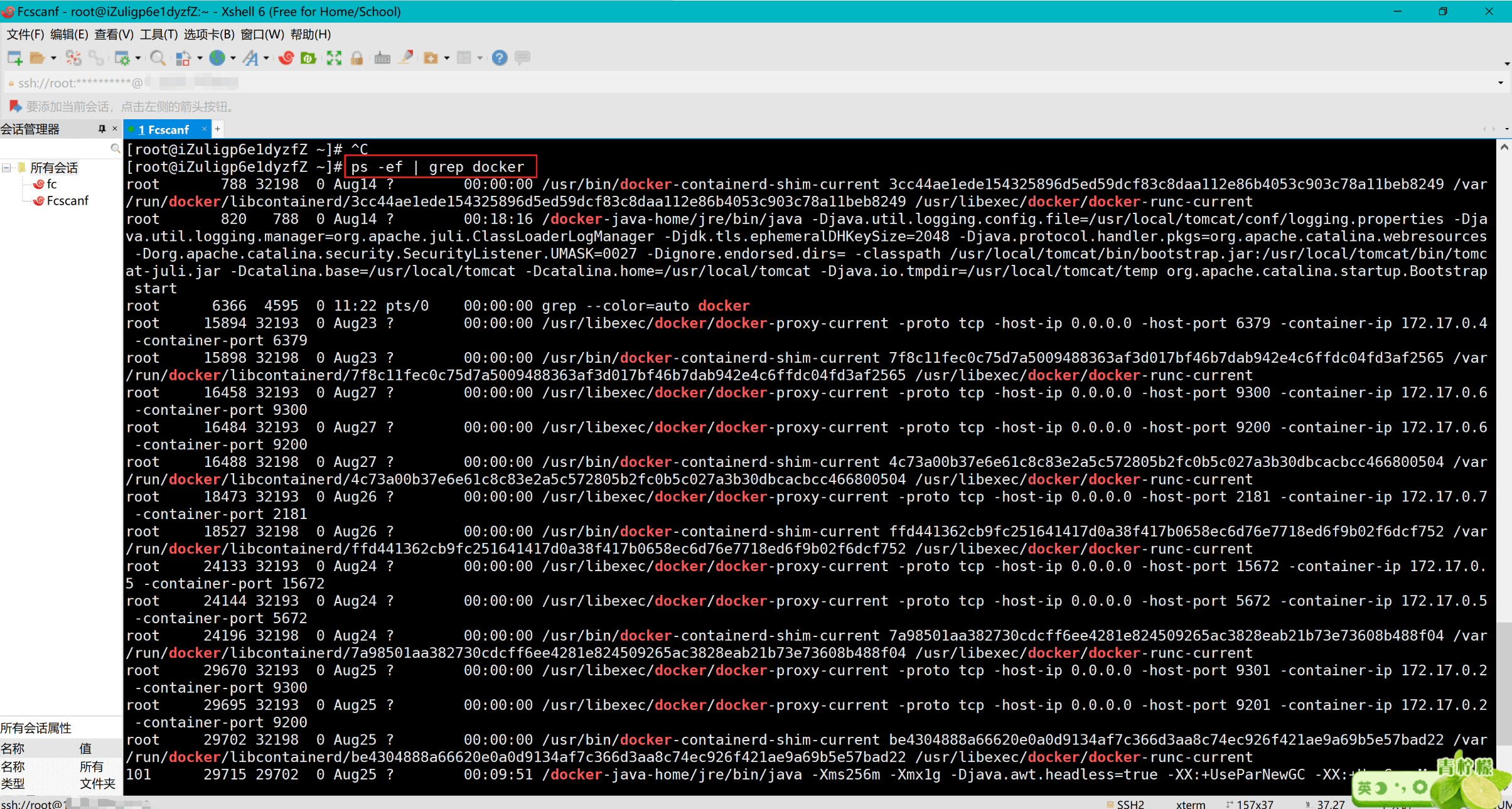

6、查看用户组执行的操作

  1. [root@iZuligp6e1dyzfZ ~]# ps -ef | grep docker
