在ROS中内置一些比较实用的工具，通过这些工具可以方便快捷的实现某个功能或调试程序，从而提高开发效率，本章主要介绍ROS中内置的如下组件:

• TF坐标变换，实现不同类型的坐标系之间的转换；
• rosbag 用于录制ROS节点的执行过程并可以重放该过程；

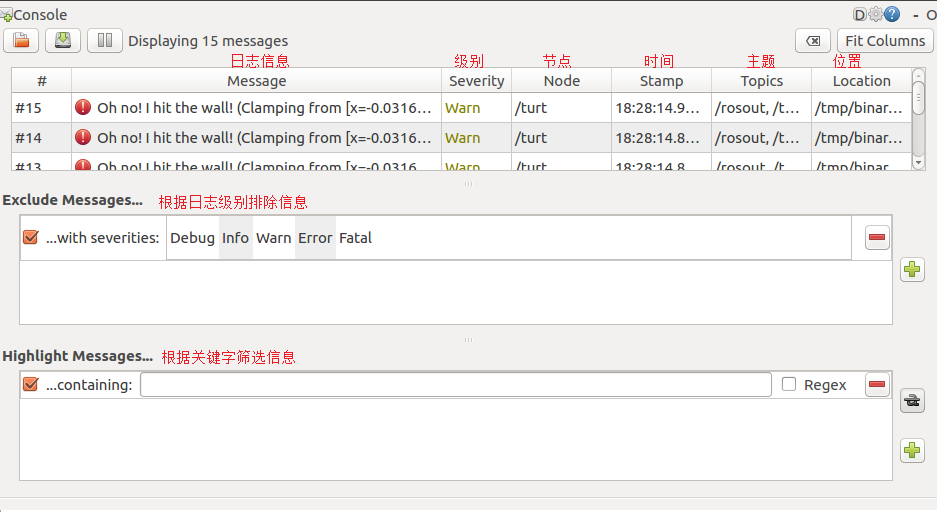

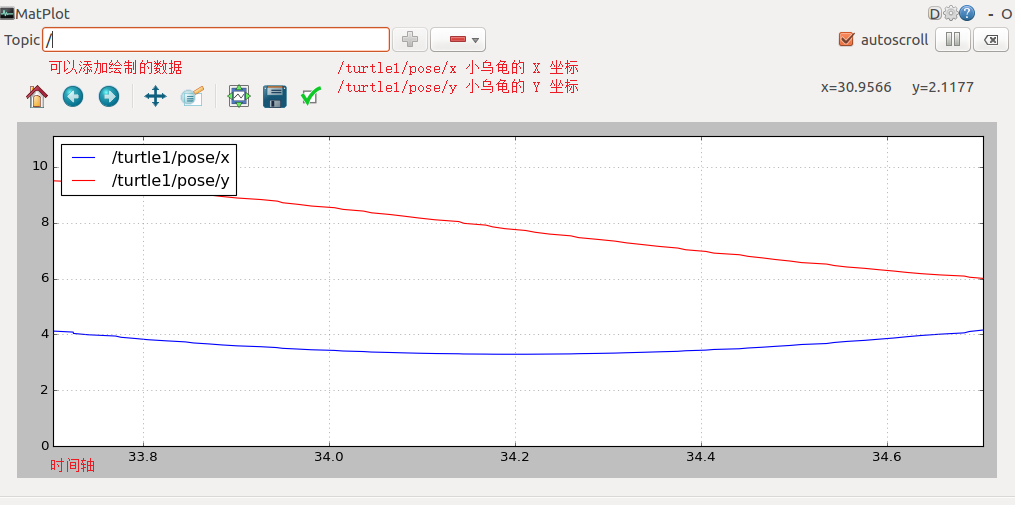

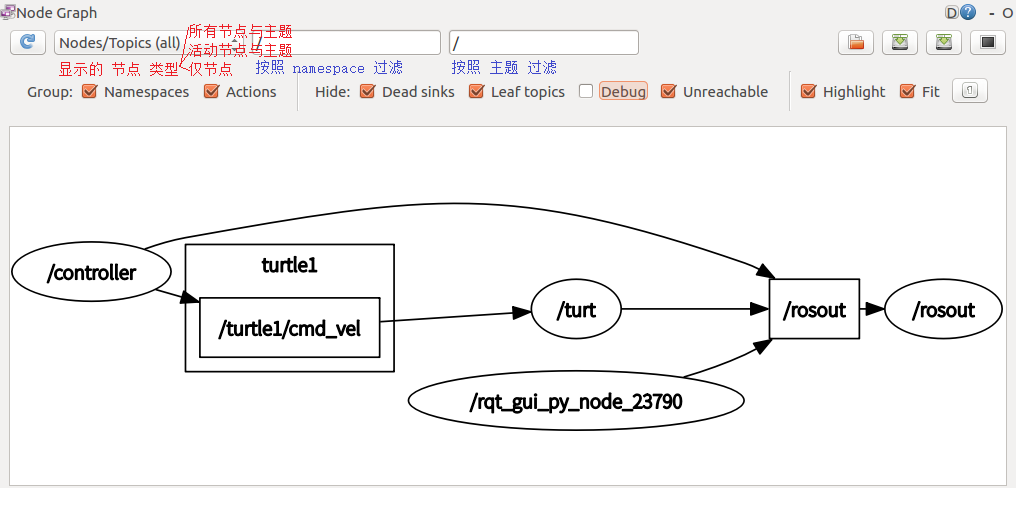

• rqt 工具箱，集成了多款图形化的调试工具。

本章预期达成的学习目标:

• 了解 TF 坐标变换的概念以及应用场景；
• 能够独立完成TF案例:小乌龟跟随；
• 可以使用 rosbag 命令或编码的形式实现录制与回放；
• 能够熟练使用rqt中的图形化工具。

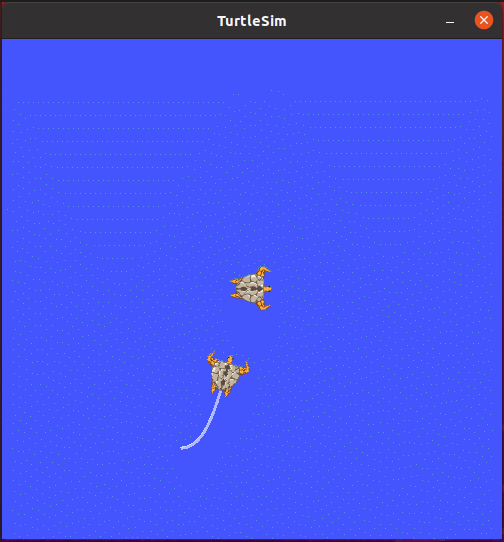

案例演示: **小乌龟跟随实现，该案例是ros中内置案例**，终端下键入启动命令

roslaunch turtle_tf2 turtle_tf2_demo_cpp.launch或roslaunch turtle_tf2 turtle_tf2_demo.launch

键盘可以控制一只乌龟运动，另一只跟随运动。

1、TF坐标换

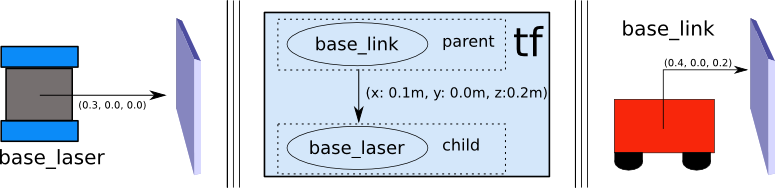

场景1:雷达与小车 现有一移动式机器人底盘，在底盘上安装了一雷达，雷达相对于底盘的偏移量已知，现雷达检测到一障碍物信息，获取到坐标分别为(x,y,z)，该坐标是以雷达为参考系的，如何将这个坐标转换成以小车为参考系的坐标呢？

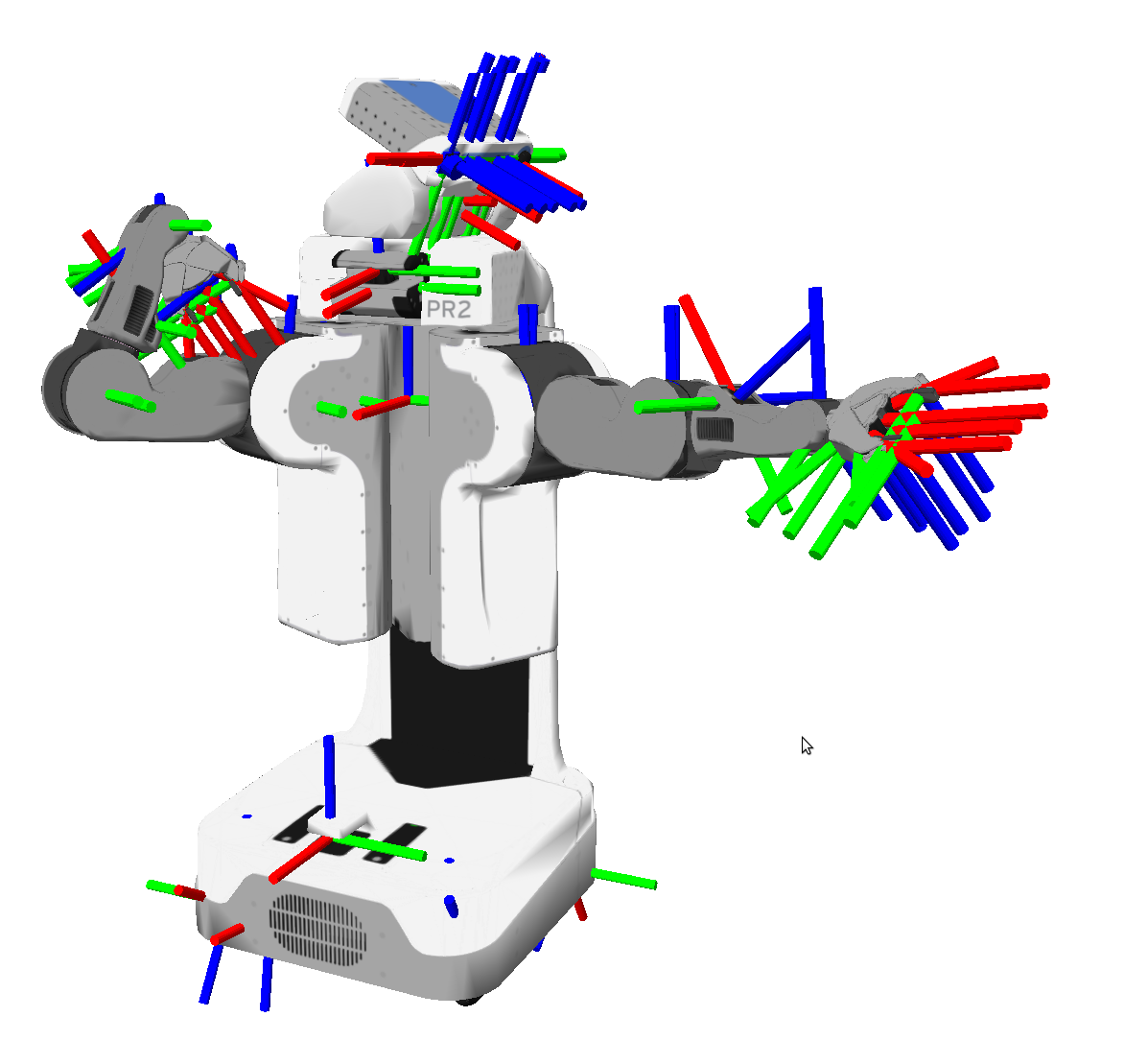

场景2:现有一带机械臂的机器人(比如:PR2)需要夹取目标物，当前机器人头部摄像头可以探测到目标物的坐标(x,y,z)，不过该坐标是以摄像头为参考系的，而实际操作目标物的是机械臂的夹具，当前我们需要将该坐标转换成相对于机械臂夹具的坐标，这个过程如何实现？

当然，根据我们高中学习的知识，在明确了不同坐标系之间的的相对关系，就可以实现任何坐标点在不同坐标系之间的转换，但是该计算实现是较为常用的，且算法也有点复杂，因此在 ROS 中直接封装了相关的模块: 坐标变换(TF)。

概念

tf:TransForm Frame,坐标变换

坐标系:ROS 中是通过坐标系统开标定物体的，确切的将是通过右手坐标系来标定的。

作用

案例

小乌龟跟随案例：如本章引言部分演示。

说明

在ROS中坐标变换最初对应的是tf，不过在 hydro 版本开始**, tf 被弃用，迁移到 tf2**,后者更为简洁高效，tf2对应的常用功能包有:

tf2_geometry_msgs:可以将ROS消息转换成tf2消息。

tf2: 封装了坐标变换的常用消息。

tf2_ros:为tf2提供了roscpp和rospy绑定，封装了坐标变换常用的API。

1、坐标msg消息

订阅发布模型中数据载体 msg 是一个重要实现，首先需要了解一下，在坐标转换实现中常用的msg

geometry_msgs/TransformStamped   //坐标系相关的位置消息

或者geometry_msgs/PointStamped   //坐标点相关的位置消息

前者用于传输**坐标系相关位置信息，后者用于传输某个坐标系内坐标点的信息**。在坐标变换中，频繁的需要使用到坐标系的相对关系以及坐标点信息。

1.geometry_msgs/TransformStamped（传输**坐标系相关位置信息**）

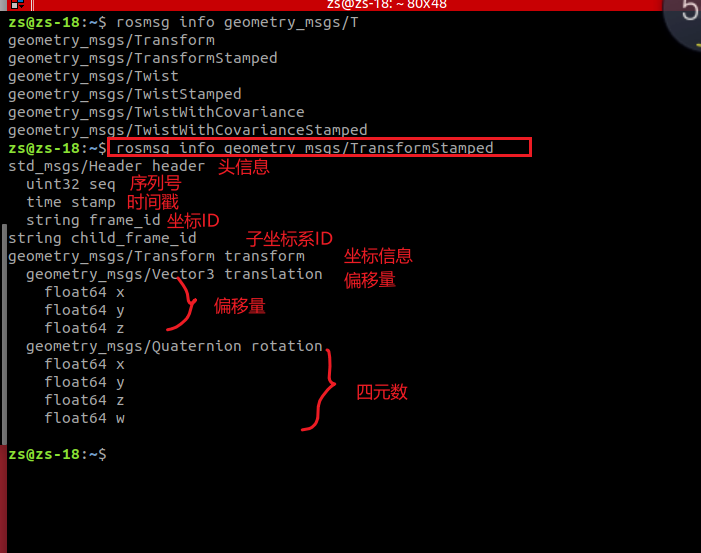

rosmsg info geometry_msgs/TransformStamped

std_msgs/Header header                     #头信息
  uint32 seq                                #|-- 序列号
  time stamp                                #|-- 时间戳
  string frame_id                            #|-- 坐标 ID
string child_frame_id                    #子坐标系的 id
geometry_msgs/Transform transform        #坐标信息
  geometry_msgs/Vector3 translation        #偏移量
    float64 x                                #|-- X 方向的偏移量
    float64 y                                #|-- Y 方向的偏移量
    float64 z                                #|-- Z 方向上的偏移量
  geometry_msgs/Quaternion rotation        #四元数
    float64 x
    float64 y
    float64 z
    float64 w

四元数用于表示坐标的相对姿态

2.geometry_msgs/PointStamped（传输某个坐标系内坐标点的信息）

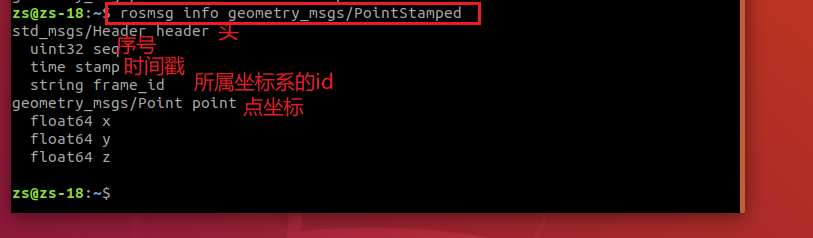

rosmsg info geometry_msgs/PointStamped

std_msgs/Header header                    #头
  uint32 seq                                #|-- 序号
  time stamp                                #|-- 时间戳
  string frame_id                            #|-- 所属坐标系的 id
geometry_msgs/Point point                #点坐标
  float64 x                                    #|-- x y z 坐标
  float64 y
  float64 z

2、静态坐标

所谓静态坐标变换，是指两个坐标系之间的相对位置是固定的。

需求描述:

结果演示:

实现分析:

1. 坐标系相对关系，可以通过发布方发布
2. 订阅方，订阅到发布的坐标系相对关系，再传入坐标点信息(可以写死)，然后借助于 tf 实现坐标变换，并将结果输出

实现流程:C++ 与 Python 实现流程一致

1. 新建功能包，添加依赖
2. 编写发布方实现
3. 编写订阅方实现
4. 执行并查看结果

1.创建功能包

创建项目功能包依赖于 tf2、tf2_ros、tf2_geometry_msgs、roscpp rospy std_msgs geometry_msgs

2.发布方（发布雷达坐标系的位置信息）

/*
    静态坐标系变换发布方:
        发布关于 laser 坐标系的位置信息  准确的来说是发布雷达坐标系相对于车体坐标系的位置信息。
        （供订阅方的雷达得到周围相对于雷达坐标系的坐标转换成相对于车体的坐标来使用）
    实现流程:
        1.包含头文件
        2.初始化 ROS 节点
        3.创建静态坐标转换广播器
        4.创建坐标系信息
        5.广播器发布坐标系信息
        6.spin()
*/
// 1.包含头文件
#include "ros/ros.h"
#include "tf2_ros/static_transform_broadcaster.h"  //广播
#include "geometry_msgs/TransformStamped.h"    //坐标系
#include "tf2/LinearMath/Quaternion.h"  //四元数头文件
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点
    ros::init(argc,argv,"static_brocast");
    // 3.创建静态坐标转换广播器  （实例化对象）
    tf2_ros::StaticTransformBroadcaster broadcaster;
    // 4.创建坐标系信息（实例化对象）
    geometry_msgs::TransformStamped ts;
    //----设置头信息
    ts.header.seq = 100;   //序列号
    ts.header.stamp = ros::Time::now();  //时间戳
    ts.header.frame_id = "base_link";  //父（车体）坐标系 ID  很关键
    //----设置子级坐标系
    ts.child_frame_id = "laser";  //子（雷达）坐标系ID  很关键
    //----设置子级相对于父级的偏移量 （注音是谁相对与谁）（雷达相对于车体）（实际中可能需要测量或者标定）
    ts.transform.translation.x = 0.2;
    ts.transform.translation.y = 0.0;
    ts.transform.translation.z = 0.5;
    //----设置四元数:将 欧拉角数据转换成四元数
    tf2::Quaternion qtn;  //实例化四元数对象，这里假设没有偏角，已经对齐（用惯导的术语来说就是只有杆臂误差，没有失准角）
    qtn.setRPY(0,0,0);
    ts.transform.rotation.x = qtn.getX();
    ts.transform.rotation.y = qtn.getY();
    ts.transform.rotation.z = qtn.getZ();
    ts.transform.rotation.w = qtn.getW();
    // 5.广播器发布坐标系信息 ，将ts这个坐标对象发布广播出去
    broadcaster.sendTransform(ts);
    ros::spin();//惯例
    return 0;
}

3.订阅方

/*
    订阅发布方发布的坐标系关系的信息，生成一个相对于 子级坐标系的坐标点数据，转换成父级坐标系中的坐标点
    （得到相对于子级雷达坐标系的数据）——>（转化成相对于车体坐标系的坐标数据）
    实现流程:
        1.包含头文件
        2.初始化 ROS 节点
        3.创建 TF 订阅节点
        4.生成一个坐标点(相对于子级坐标系)
        5.转换坐标点(相对于父级坐标系)
        6.spin()
*/
//1.包含头文件
#include "ros/ros.h"
#include "tf2_ros/transform_listener.h"   //收听
#include "tf2_ros/buffer.h"   //
#include "geometry_msgs/PointStamped.h"  //坐标点
#include "tf2_geometry_msgs/tf2_geometry_msgs.h" //注意: 调用 transform 必须包含该头文件
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点
    ros::init(argc,argv,"tf_sub");
    ros::NodeHandle nh;
    // 3.创建 TF 订阅节点  实例化对象
    tf2_ros::Buffer buffer;
    tf2_ros::TransformListener listener(buffer);
    ros::Rate r(1);   //设置频率
    while (ros::ok())
    {
    // 4.生成一个坐标点(相对于子级坐标系，在雷达坐标系下)
        geometry_msgs::PointStamped point_laser;  //实例化坐标点对象point_laser
        point_laser.header.frame_id = "laser";   //所属坐标系的ID
        point_laser.header.stamp = ros::Time::now();  //时间戳
        point_laser.point.x = 1;
        point_laser.point.y = 2;
        point_laser.point.z = 7.3;
    // 5.转换坐标点(相对于父级车体坐标系)
        //新建一个坐标点，用于接收转换结果
        //--------------使用 try 语句或休眠，否则可能由于缓存接收延迟而导致坐标转换失败------------------------
        try
        {
            geometry_msgs::PointStamped point_base;  //新建坐标点对象
            point_base = buffer.transform(point_laser,"base_link"); //关键在于父坐标系的IDbase_link需要和前面定义的一致
            ROS_INFO("转换后的数据:(%.2f,%.2f,%.2f),参考的坐标系是:",point_base.point.x,point_base.point.y,point_base.point.z,point_base.header.frame_id.c_str());
        }
        catch(const std::exception& e)
        {
            // std::cerr << e.what() << '\n';
            ROS_INFO("程序异常.....");
        }
        r.sleep();
        ros::spinOnce();  //一般操作
    }
    return 0;
}

4.执行

1.创建功能包（不管是c++还是py一般创建项目需要依赖的功能包一致即可）（另外：对于后来增添功能包的完成注意点现在还没整理，不过应该就在那几个文件的地方修改即可）

2.发布方

#! /usr/bin/env python
"""
    静态坐标变换发布方:
        发布关于 laser 坐标系的位置信息
    实现流程:
        1.导包
        2.初始化 ROS 节点
        3.创建 静态坐标广播器
        4.创建并组织被广播的消息
        5.广播器发送消息
        6.spin
"""
# 1.导包
import rospy
import tf2_ros
import tf
from geometry_msgs.msg import TransformStamped
if __name__ == "__main__":
    # 2.初始化 ROS 节点
    rospy.init_node("static_tf_pub_p")
    # 3.创建 静态坐标广播器
    broadcaster = tf2_ros.StaticTransformBroadcaster()
    # 4.创建并组织被广播的消息，实例化对象
    tfs = TransformStamped()
    # --- 头信息
    tfs.header.frame_id = "world"  //父坐标系ID
    tfs.header.stamp = rospy.Time.now()  //时间戳
    tfs.header.seq = 101  //序列号
    # --- 子坐标系
    tfs.child_frame_id = "radar"  //子坐标系ID
    # --- 坐标系相对信息
    # ------ 偏移量（杆臂）
    tfs.transform.translation.x = 0.2
    tfs.transform.translation.y = 0.0
    tfs.transform.translation.z = 0.5
    # ------ 四元数（失准角）
    qtn = tf.transformations.quaternion_from_euler(0,0,0)
    tfs.transform.rotation.x = qtn[0]
    tfs.transform.rotation.y = qtn[1]
    tfs.transform.rotation.z = qtn[2]
    tfs.transform.rotation.w = qtn[3]
    # 5.广播器发送消息
    broadcaster.sendTransform(tfs)
    # 6.spin
    rospy.spin()

3.订阅方

#! /usr/bin/env python
"""
    订阅坐标系信息，生成一个相对于 子级坐标系的坐标点数据，
    转换成父级坐标系中的坐标点
    实现流程:
        1.导包
        2.初始化 ROS 节点
        3.创建 TF 订阅对象
        4.创建一个 radar 坐标系中的坐标点
        5.调研订阅对象的 API 将 4 中的点坐标转换成相对于 world 的坐标
        6.spin
"""
# 1.导包
import rospy
import tf2_ros
# 不要使用 geometry_msgs,需要使用 tf2 内置的消息类型
from tf2_geometry_msgs import PointStamped
# from geometry_msgs.msg import PointStamped
if __name__ == "__main__":
    # 2.初始化 ROS 节点
    rospy.init_node("static_sub_tf_p")
    # 3.创建 TF 订阅对象
    buffer = tf2_ros.Buffer()
    listener = tf2_ros.TransformListener(buffer)
    rate = rospy.Rate(1)
    while not rospy.is_shutdown():
    # 4.创建一个 radar 坐标系中的坐标点
        point_source = PointStamped()  #实例化对象point_source
        point_source.header.frame_id = "radar"   //本坐标系ID
        point_source.header.stamp = rospy.Time.now()  //时间戳
        point_source.point.x = 10
        point_source.point.y = 2
        point_source.point.z = 3
        try:
    #     5.调研订阅对象的 API 将 4 中的点坐标转换成相对于 world 的坐标
            point_target = buffer.transform(point_source,"world") //进行转换
            rospy.loginfo("转换结果:x = %.2f, y = %.2f, z = %.2f",
                            point_target.point.x,
                            point_target.point.y,
                            point_target.point.z)
        except Exception as e:
            rospy.logerr("异常:%s",e)
    #     6.spin
        rate.sleep()

PS: 在 tf2 的 python 实现中，tf2 已经封装了一些消息类型，不可以使用 geometry_msgs.msg 中的类型

4.执行

补充1:（相对静态直接发布即可，不需要写单独的发布程序代码）

rosrun tf2_ros static_transform_publisher x偏移量 y偏移量 z偏移量 z偏航角度 y俯仰角度 x翻滚角度 父级坐标系 子级坐标系

示例:

rosrun tf2_ros static_transform_publisher 0.2 0 0.5 0 0 0 /baselink /laser

也建议使用该种方式直接实现静态坐标系相对信息发布。

补充2:

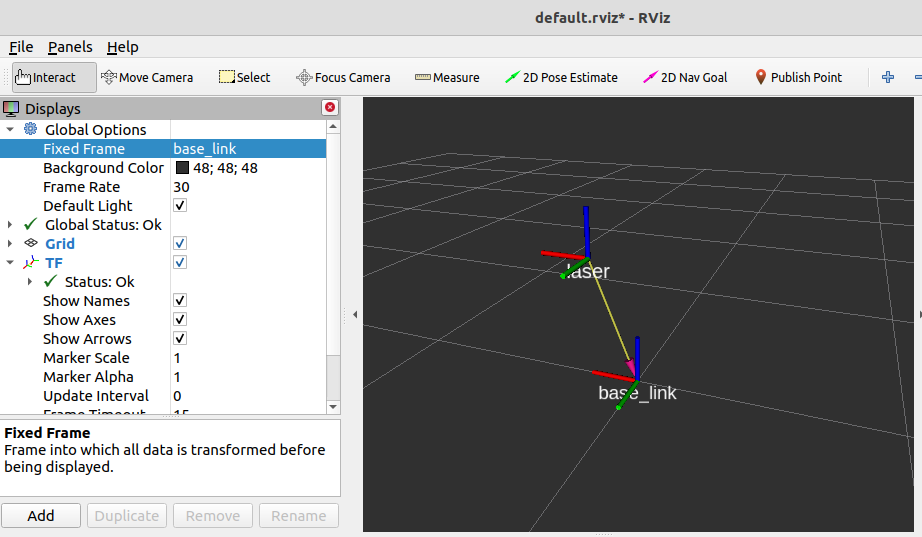

可以借助于rviz显示坐标系关系，具体操作:（现在还没有接触Rviz）

• 新建窗口输入命令:rviz;
• 在启动的 rviz 中设置Fixed Frame 为** base_link**;
• 点击左下的 add 按钮，在弹出的窗口中选择 TF 组件，即可显示坐标关系。

3、动态坐标变换

**<font style="color:#F5222D;">所谓动态坐标变换，是指两个坐标系之间的相对位置是变化的。</font>**

需求描述:

结果演示:

实现分析:

1. 乌龟本身不但可以看作坐标系，也是世界坐标系中的一个坐标点
2. 订阅 turtle1/pose,可以获取乌龟在世界坐标系的 x坐标、y坐标、偏移量以及线速度和角速度
3. 将 pose 信息转换成 坐标系相对信息并发布

实现流程:C++ 与 Python 实现流程一致

1. <font style="color:#333333;">新建功能包，添加依赖</font>
2. <font style="color:#333333;">创建坐标相对关系发布方(同时需要订阅乌龟位姿信息)</font>
3. <font style="color:#333333;">创建坐标相对关系订阅方</font>
4. <font style="color:#333333;">执行</font>

1.创建功能包

2.发布方

/*
    动态的坐标系相对姿态发布(一个坐标系相对于另一个坐标系的相对姿态是不断变动的)

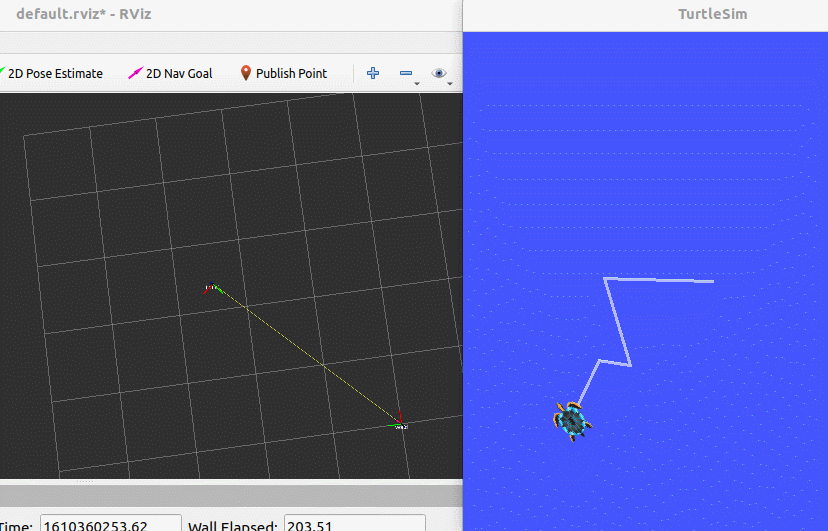

    需求: 启动 turtlesim_node,该节点中窗体有一个世界坐标系(左下角为坐标系原点)，乌龟是另一个坐标系，键盘
    控制乌龟运动，将两个坐标系的相对位置动态发布
    实现分析:
        1.乌龟本身不但可以看作坐标系，也是世界坐标系中的一个坐标点
        2.订阅 turtle1/pose,可以获取乌龟在世界坐标系的 x坐标、y坐标、偏移量以及线速度和角速度
        3.将 pose 信息转换成 坐标系相对信息并发布
    实现流程:
        1.包含头文件
        2.初始化 ROS 节点
        3.创建 ROS 句柄
        4.创建订阅对象
        5.回调函数处理订阅到的数据(实现TF广播)
            5-1.创建 TF 广播器
            5-2.创建 广播的数据(通过 pose 设置)
            5-3.广播器发布数据
        6.spin
*/
// 1.包含头文件
#include "ros/ros.h"
#include "turtlesim/Pose.h"
#include "tf2_ros/transform_broadcaster.h"
#include "geometry_msgs/TransformStamped.h"
#include "tf2/LinearMath/Quaternion.h"
//ConstPtr& pose  常量指针的形式
void doPose(const turtlesim::Pose::ConstPtr& pose){
    //  5-1.创建 TF 广播器（实例化广播对象）
    static tf2_ros::TransformBroadcaster broadcaster;
    //  5-2.创建 广播的数据(通过 pose 设置)（实例化对象）
    geometry_msgs::TransformStamped tfs;
    //  |----头设置
    tfs.header.frame_id = "world"; //父坐标系ID
    tfs.header.stamp = ros::Time::now();
    //  |----坐标系 ID
    tfs.child_frame_id = "turtle1";  //子坐标系ID
    //  |----坐标系相对信息设置
    tfs.transform.translation.x = pose->x;
    tfs.transform.translation.y = pose->y;
    tfs.transform.translation.z = 0.0; // 二维实现，pose 中没有z，z 是 0
    //  |--------- 四元数设置，只有航向角信息
    tf2::Quaternion qtn;
    qtn.setRPY(0,0,pose->theta);
    tfs.transform.rotation.x = qtn.getX();
    tfs.transform.rotation.y = qtn.getY();
    tfs.transform.rotation.z = qtn.getZ();
    tfs.transform.rotation.w = qtn.getW();
    //  5-3.广播器发布数据
    broadcaster.sendTransform(tfs);
}
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点
    ros::init(argc,argv,"dynamic_tf_pub");
    // 3.创建 ROS 句柄
    ros::NodeHandle nh;
    // 4.创建订阅对象（先订阅乌龟的位姿信息）（注意注意乌龟位姿消息对应的话题名称要写对）（回调函数）
    ros::Subscriber sub = nh.subscribe<turtlesim::Pose>("/turtle1/pose",1000,doPose);
    // 5.回调函数处理订阅到的数据(实现TF广播)
    //
    // 6.spin
    ros::spin();
    return 0;
}

3.订阅方

//1.包含头文件
#include "ros/ros.h"
#include "tf2_ros/transform_listener.h"
#include "tf2_ros/buffer.h"
#include "geometry_msgs/PointStamped.h"
#include "tf2_geometry_msgs/tf2_geometry_msgs.h" //注意: 调用 transform 必须包含该头文件
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点
    ros::init(argc,argv,"dynamic_tf_sub");
    ros::NodeHandle nh;
    // 3.创建 TF 订阅节点
    tf2_ros::Buffer buffer;  //实例化对象
    tf2_ros::TransformListener listener(buffer);
    ros::Rate r(1);
    while (ros::ok())
    {
    // 4.生成一个坐标点(相对于子级坐标系)
        geometry_msgs::PointStamped point_laser;  //实例化对象
        point_laser.header.frame_id = "turtle1";
        point_laser.header.stamp = ros::Time();
        point_laser.point.x = 1;
        point_laser.point.y = 1;
        point_laser.point.z = 0;
    // 5.转换坐标点(相对于父级坐标系)
        //新建一个坐标点，用于接收转换结果
        //--------------使用 try 语句或休眠，否则可能由于缓存接收延迟而导致坐标转换失败------------------------
        try
        {
            geometry_msgs::PointStamped point_base; //实例化对象
            point_base = buffer.transform(point_laser,"world");
            ROS_INFO("坐标点相对于 world 的坐标为:(%.2f,%.2f,%.2f)",point_base.point.x,point_base.point.y,point_base.point.z);
        }
        catch(const std::exception& e)
        {
            // std::cerr << e.what() << '\n';
            ROS_INFO("程序异常:%s",e.what());
        }
        r.sleep();
        ros::spinOnce();
    }
    return 0;
}

4.执行

1.创建功能包

2.发布方

#! /usr/bin/env python
"""
    动态的坐标系相对姿态发布(一个坐标系相对于另一个坐标系的相对姿态是不断变动的)
    需求: 启动 turtlesim_node,该节点中窗体有一个世界坐标系(左下角为坐标系原点)，乌龟是另一个坐标系，键盘
    控制乌龟运动，将两个坐标系的相对位置动态发布
    实现分析:
        1.乌龟本身不但可以看作坐标系，也是世界坐标系中的一个坐标点
        2.订阅 turtle1/pose,可以获取乌龟在世界坐标系的 x坐标、y坐标、偏移量以及线速度和角速度
        3.将 pose 信息转换成 坐标系相对信息并发布
    实现流程:
        1.导包
        2.初始化 ROS 节点
        3.订阅 /turtle1/pose 话题消息
        4.回调函数处理
            4-1.创建 TF 广播器
            4-2.创建 广播的数据(通过 pose 设置)
            4-3.广播器发布数据
        5.spin
"""
# 1.导包
import rospy
import tf2_ros
import tf
from turtlesim.msg import Pose
from geometry_msgs.msg import TransformStamped
#     4.回调函数处理
def doPose(pose):
    #         4-1.创建 TF 广播器  //实例化对象
    broadcaster = tf2_ros.TransformBroadcaster()
    #         4-2.创建 广播的数据(通过 pose 设置)  //实例化对象
    tfs = TransformStamped()
    tfs.header.frame_id = "world"
    tfs.header.stamp = rospy.Time.now()
    tfs.child_frame_id = "turtle1"
    tfs.transform.translation.x = pose.x
    tfs.transform.translation.y = pose.y
    tfs.transform.translation.z = 0.0
    qtn = tf.transformations.quaternion_from_euler(0,0,pose.theta)
    tfs.transform.rotation.x = qtn[0]
    tfs.transform.rotation.y = qtn[1]
    tfs.transform.rotation.z = qtn[2]
    tfs.transform.rotation.w = qtn[3]
    #         4-3.广播器发布数据
    broadcaster.sendTransform(tfs)
if __name__ == "__main__":
    # 2.初始化 ROS 节点
    rospy.init_node("dynamic_tf_pub_p")
    # 3.订阅 /turtle1/pose 话题消息
    sub = rospy.Subscriber("/turtle1/pose",Pose,doPose)
    #     4.回调函数处理
    #         4-1.创建 TF 广播器
    #         4-2.创建 广播的数据(通过 pose 设置)
    #         4-3.广播器发布数据
    #     5.spin
    rospy.spin()

3.订阅方

#! /usr/bin/env python
"""
    动态的坐标系相对姿态发布(一个坐标系相对于另一个坐标系的相对姿态是不断变动的)
    需求: 启动 turtlesim_node,该节点中窗体有一个世界坐标系(左下角为坐标系原点)，乌龟是另一个坐标系，键盘
    控制乌龟运动，将两个坐标系的相对位置动态发布
    实现分析:
        1.乌龟本身不但可以看作坐标系，也是世界坐标系中的一个坐标点
        2.订阅 turtle1/pose,可以获取乌龟在世界坐标系的 x坐标、y坐标、偏移量以及线速度和角速度
        3.将 pose 信息转换成 坐标系相对信息并发布
    实现流程:
        1.导包
        2.初始化 ROS 节点
        3.创建 TF 订阅对象
        4.处理订阅的数据
"""
# 1.导包
import rospy
import tf2_ros
# 不要使用 geometry_msgs,需要使用 tf2 内置的消息类型
from tf2_geometry_msgs import PointStamped
# from geometry_msgs.msg import PointStamped
if __name__ == "__main__":
    # 2.初始化 ROS 节点
    rospy.init_node("static_sub_tf_p")
    # 3.创建 TF 订阅对象
    buffer = tf2_ros.Buffer()
    listener = tf2_ros.TransformListener(buffer)
    rate = rospy.Rate(1)
    while not rospy.is_shutdown():
    # 4.创建一个 radar 坐标系中的坐标点
        point_source = PointStamped()  #实例化对象point_source
        point_source.header.frame_id = "turtle1"
        point_source.header.stamp = rospy.Time.now()
        point_source.point.x = 10
        point_source.point.y = 2
        point_source.point.z = 3
        try:
    #     5.调研订阅对象的 API 将 4 中的点坐标转换成相对于 world 的坐标 新的点对象point_target
            point_target = buffer.transform(point_source,"world",rospy.Duration(1))
            rospy.loginfo("转换结果:x = %.2f, y = %.2f, z = %.2f",
                            point_target.point.x,
                            point_target.point.y,
                            point_target.point.z)
        except Exception as e:
            rospy.logerr("异常:%s",e)
    #     6.spin
        rate.sleep()

4.执行

4、多坐标换（中间媒介坐标变换）

需求描述:

实现分析:

1. 首先，需要发布 son1 相对于 world，以及 son2 相对于 world 的坐标消息
2. 然后，需要订阅坐标发布消息，并取出订阅的消息，借助于 tf2 实现 son1 和 son2 的转换
3. 最后，还要实现坐标点的转换

实现流程: C++ 与 Python 实现流程一致

1. 新建功能包，添加依赖
2. 创建坐标相对关系发布方(需要发布两个坐标相对关系)
3. 创建坐标相对关系订阅方
4. 执行

1.创建功能包

2.发布方

为了方便，使用静态坐标变换发布（前面已经提到过静态坐标系数据发布的时候可以直接通过命令行发布，无需编程）

<launch>
    <node pkg="tf2_ros" type="static_transform_publisher" name="son1" args="0.2 0.8 0.3 0 0 0 /world /son1" output="screen" />
    <node pkg="tf2_ros" type="static_transform_publisher" name="son2" args="0.5 0 0 0 0 0 /world /son2" output="screen" />
</launch>

3.订阅方

/*
需求:
    现有坐标系统，父级坐标系统 world,下有两子级系统 son1，son2，
    son1 相对于 world，以及 son2 相对于 world 的关系是已知的，
    求 son1 与 son2中的坐标关系，又已知在 son1中一点的坐标，要求求出该点在 son2 中的坐标
实现流程:
    1.包含头文件
    2.初始化 ros 节点
    3.创建 ros 句柄
    4.创建 TF 订阅对象
    5.解析订阅信息中获取 son1 坐标系原点在 son2 中的坐标
      解析 son1 中的点相对于 son2 的坐标
    6.spin
*/
//1.包含头文件
#include "ros/ros.h"
#include "tf2_ros/transform_listener.h"
#include "tf2/LinearMath/Quaternion.h"
#include "tf2_geometry_msgs/tf2_geometry_msgs.h"
#include "geometry_msgs/TransformStamped.h"
#include "geometry_msgs/PointStamped.h"
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ros 节点
    ros::init(argc,argv,"sub_frames");
    // 3.创建 ros 句柄
    ros::NodeHandle nh;
    // 4.创建 TF 订阅对象
    tf2_ros::Buffer buffer; //实例化订阅对象
    tf2_ros::TransformListener listener(buffer);
    // 5.解析订阅信息中获取 son1 坐标系原点在 son2 中的坐标
    ros::Rate r(1);
    while (ros::ok())
    {
        try
        {
        //   解析 son1 中的点相对于 son2 的坐标  buffer.lookupTransform（“父坐标”，“子坐标”，缓冲区最新的tf数据）
            geometry_msgs::TransformStamped tfs = buffer.lookupTransform("son2","son1",ros::Time(0));
            ROS_INFO("Son1 相对于 Son2 的坐标关系:父坐标系ID=%s",tfs.header.frame_id.c_str());
            ROS_INFO("Son1 相对于 Son2 的坐标关系:子坐标系ID=%s",tfs.child_frame_id.c_str());
            ROS_INFO("Son1 相对于 Son2 的坐标关系:x=%.2f,y=%.2f,z=%.2f",
                    tfs.transform.translation.x,
                    tfs.transform.translation.y,
                    tfs.transform.translation.z
                    );
            // 坐标点解析（从这往后基本都一致了，关键在上面一步）
            geometry_msgs::PointStamped ps; //实例化坐标点对象
            ps.header.frame_id = "son1";
            ps.header.stamp = ros::Time::now();
            ps.point.x = 1.0;
            ps.point.y = 2.0;
            ps.point.z = 3.0;
            geometry_msgs::PointStamped psAtSon2;
            psAtSon2 = buffer.transform(ps,"son2");
            ROS_INFO("在 Son2 中的坐标:x=%.2f,y=%.2f,z=%.2f",
                    psAtSon2.point.x,
                    psAtSon2.point.y,
                    psAtSon2.point.z
                    );
        }
        catch(const std::exception& e)
        {
            // std::cerr << e.what() << '\n';
            ROS_INFO("异常信息:%s",e.what());
        }
        r.sleep();
        // 6.spin
        ros::spinOnce();
    }
    return 0;
}

注意：

1,ros::Time::now()获取当前的时间，在时间“now”请求坐标系变换时，您应该等待几毫秒以获得该信息。

2,ros::Time(0)表示使用缓冲中最新的tf数据

4.执行

方案B:Python实现

1.创建功能包

2.发布方

<launch>
    <node pkg="tf2_ros" type="static_transform_publisher" name="son1" args="0.2 0.8 0.3 0 0 0 /world /son1" output="screen" />
    <node pkg="tf2_ros" type="static_transform_publisher" name="son2" args="0.5 0 0 0 0 0 /world /son2" output="screen" />
</launch>

3.订阅方

#!/usr/bin/env python
"""
    需求:
        现有坐标系统，父级坐标系统 world,下有两子级系统 son1，son2，
        son1 相对于 world，以及 son2 相对于 world 的关系是已知的，
        求 son1 与 son2中的坐标关系，又已知在 son1中一点的坐标，要求求出该点在 son2 中的坐标
    实现流程:
        1.导包
        2.初始化 ROS 节点
        3.创建 TF 订阅对象
        4.调用 API 求出 son1 相对于 son2 的坐标关系
        5.创建一依赖于 son1 的坐标点，调用 API 求出该点在 son2 中的坐标
        6.spin
"""
# 1.导包
import rospy
import tf2_ros
from geometry_msgs.msg import TransformStamped
from tf2_geometry_msgs import PointStamped
if __name__ == "__main__":
    # 2.初始化 ROS 节点
    rospy.init_node("frames_sub_p")
    # 3.创建 TF 订阅对象
    buffer = tf2_ros.Buffer()
    listener = tf2_ros.TransformListener(buffer)
    rate = rospy.Rate(1)
    while not rospy.is_shutdown():
        try:
        # 4.调用 API 求出 son1 相对于 son2 的坐标关系
            #lookup_transform(self, target_frame, source_frame, time, timeout=rospy.Duration(0.0)):
            tfs = buffer.lookup_transform("son2","son1",rospy.Time(0))
            rospy.loginfo("son1 与 son2 相对关系:")
            rospy.loginfo("父级坐标系:%s",tfs.header.frame_id)
            rospy.loginfo("子级坐标系:%s",tfs.child_frame_id)
            rospy.loginfo("相对坐标:x=%.2f, y=%.2f, z=%.2f",
                        tfs.transform.translation.x,
                        tfs.transform.translation.y,
                        tfs.transform.translation.z,
            )
        # 5.创建一依赖于 son1 的坐标点，调用 API 求出该点在 son2 中的坐标
            point_source = PointStamped() #实例化对象
            point_source.header.frame_id = "son1"
            point_source.header.stamp = rospy.Time.now()
            point_source.point.x = 1
            point_source.point.y = 1
            point_source.point.z = 1
            point_target = buffer.transform(point_source,"son2",rospy.Duration(0.5)) #每0.5秒进行转换
            rospy.loginfo("point_target 所属的坐标系:%s",point_target.header.frame_id)
            rospy.loginfo("坐标点相对于 son2 的坐标:(%.2f,%.2f,%.2f)",
                        point_target.point.x,
                        point_target.point.y,
                        point_target.point.z
            )
        except Exception as e:
            rospy.logerr("错误提示:%s",e)
        rate.sleep()
    # 6.spin
    # rospy.spin()

注意：**.Timer(rospy.Duration(2),callback)#每2s触发一次**

4.执行

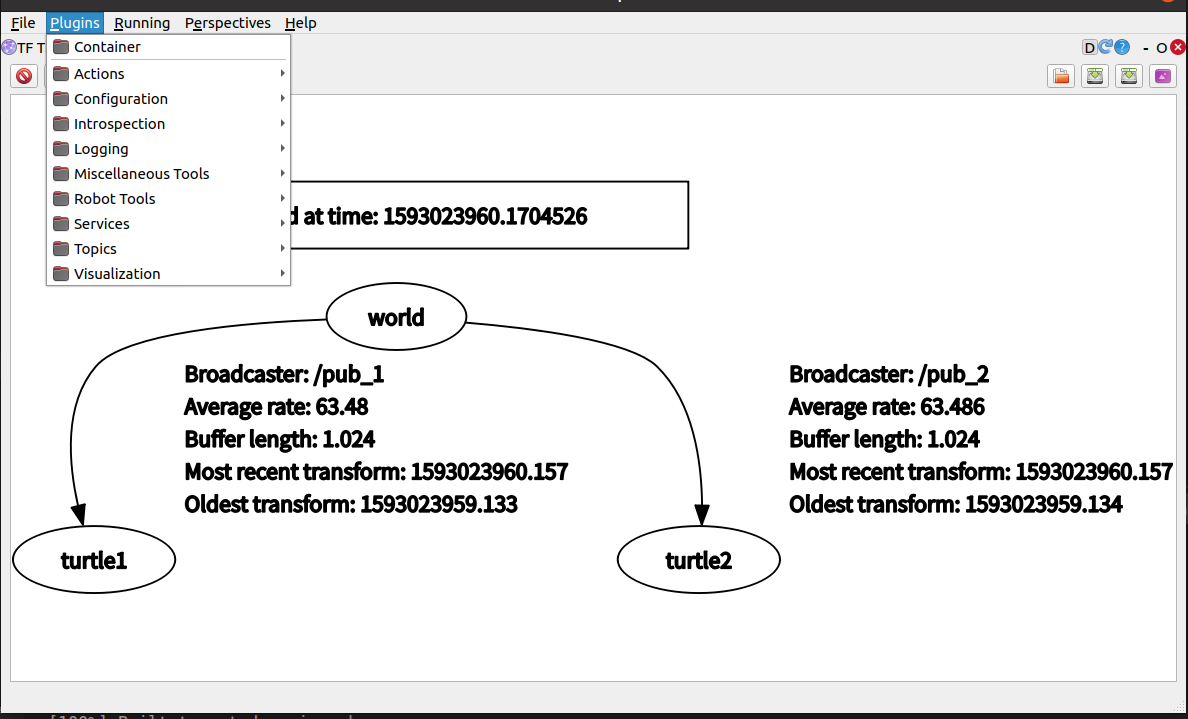

5、坐标系关系查看

5.1.5 坐标系关系查看

在机器人系统中，涉及的坐标系有多个，为了方便查看，ros 提供了专门的工具，可以用于生成显示坐标系关系的 pdf 文件，该文件包含树形结构的坐标系图谱。

准备

sudo apt install ros-noetic-tf2-tools

使用

生成 pdf 文件

rosrun tf2_tools view_frames.py

[INFO] [1592920556.827549]: Listening to tf data during 5 seconds...
[INFO] [1592920561.841536]: Generating graph in frames.pdf file...

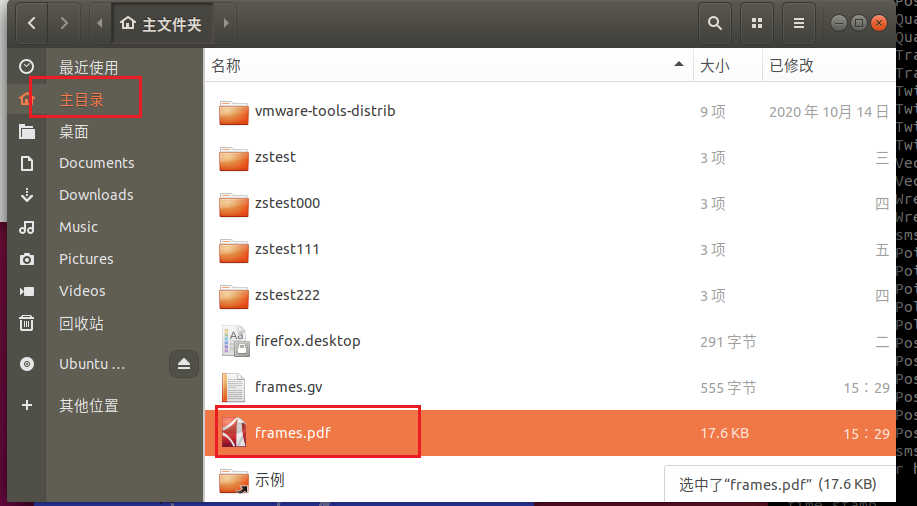

查看文件

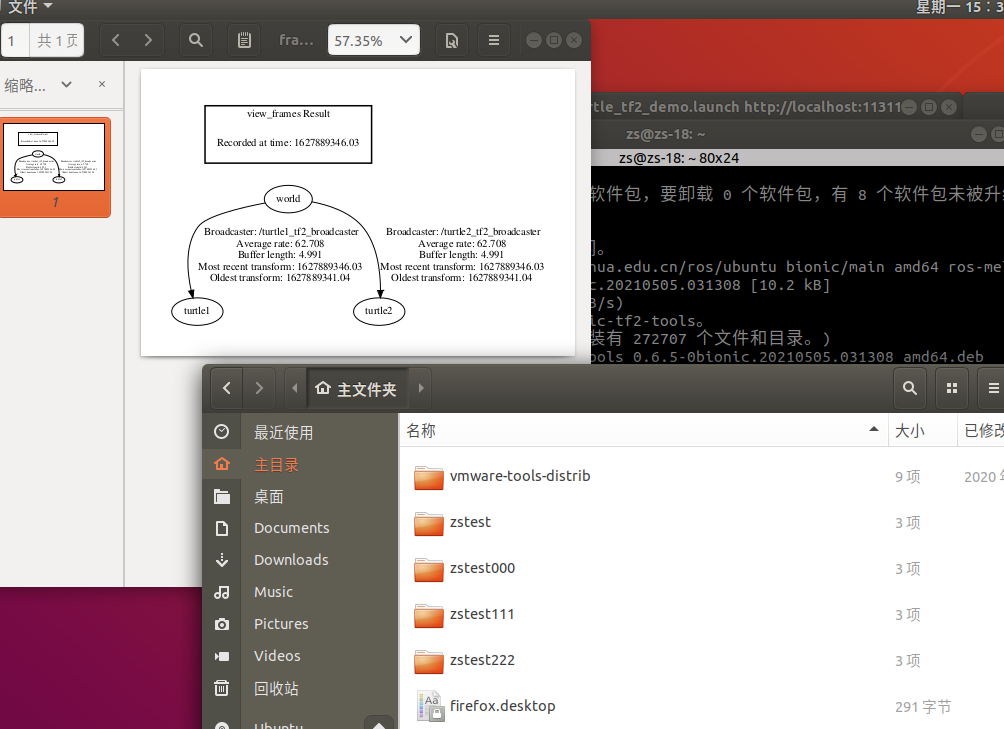

结果演示:

实现分析:

1. 启动乌龟显示节点
2. 在乌龟显示窗体中生成一只新的乌龟(需要使用服务)
3. 编写两只乌龟发布坐标信息的节点
4. 编写订阅节点订阅坐标信息并生成新的相对关系生成速度信息

实现流程:C++ 与 Python 实现流程一致

1. 新建功能包，添加依赖
2. 编写服务客户端，用于生成一只新的乌龟
3. 编写发布方，发布两只乌龟的坐标信息
4. 编写订阅方，订阅两只乌龟信息，生成速度信息并发布
5. 运行

准备工作:

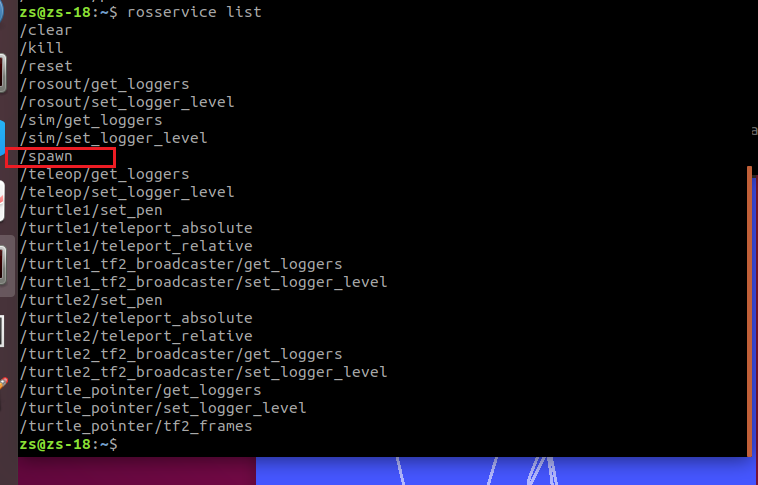

创建第二只乌龟需要使用rosservice,服务对象名称使用的是 spawn

rosservice call /spawn "x: 1.0
y: 1.0
theta: 1.0
name: 'turtle_flow'"
name: "turtle_flow"

是通过**话题 /乌龟名称/pose **来获取的

x: 1.0 //x坐标
y: 1.0 //y坐标
theta: -1.21437060833 //角度
linear_velocity: 0.0 //线速度
angular_velocity: 1.0 //角速度

方案A:C++实现

1.创建功能包

2.服务客户端请求(生成乌龟)

注意：

rossrv是用于显示有关ROS服务类型的信息的命令行工具，与 rosmsg 使用语法高度雷同。（重**在显示）**

rosmsg list    列出所有消息

rosservice包含用于列出和查询ROSServices的rosservice命令行工具。调用部分服务时，如果对相关工作空间没有配置 path，需要进入工作空间调用 source ./devel/setup.bash

rosservice info    打印有关服务的信息

/*
    创建第二只小乌龟
 */
#include "ros/ros.h"
#include "turtlesim/Spawn.h"
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    //执行初始化
    ros::init(argc,argv,"create_turtle");
    //创建节点
    ros::NodeHandle nh;
    //创建服务客户端
    ros::ServiceClient client = nh.serviceClient<turtlesim::Spawn>("/spawn");
    ros::service::waitForService("/spawn");
    turtlesim::Spawn spawn;
    spawn.request.name = "turtle2";
    spawn.request.x = 1.0;
    spawn.request.y = 2.0;
    spawn.request.theta = 3.12415926;
    bool flag = client.call(spawn);
    if (flag)
    {
        ROS_INFO("乌龟%s创建成功!",spawn.response.name.c_str());
    }
    else
    {
        ROS_INFO("乌龟2创建失败!");
    }
    ros::spin();
    return 0;
}

配置文件此处略。

3.发布方(发布两只乌龟的坐标信息)

• 该节点**需要启动两次（因为是两只乌龟）**
• 每次启动时都需要传入乌龟节点名称(第一次是 turtle1， 第二次是 turtle2)

/*
    该文件实现:需要订阅 turtle1 和 turtle2 的 pose，然后广播相对 world 的坐标系信息
    注意: 订阅的两只 turtle,除了命名空间(turtle1 和 turtle2)不同外,
          其他的话题名称和实现逻辑都是一样的！！！！！
          所以我们可以将所需的命名空间通过 args 动态传入
    实现流程:
        1.包含头文件
        2.初始化 ros 节点
        3.解析传入的命名空间
        4.创建 ros 句柄
        5.创建订阅对象
        6.回调函数处理订阅的 pose 信息
            6-1.创建 TF 广播器
            6-2.将 pose 信息转换成 TransFormStamped
            6-3.发布
        7.spin
*/
//1.包含头文件
#include "ros/ros.h"
#include "turtlesim/Pose.h"
#include "tf2_ros/transform_broadcaster.h"
#include "tf2/LinearMath/Quaternion.h"
#include "geometry_msgs/TransformStamped.h"
//保存乌龟名称
std::string turtle_name;  //实例化这个字符串对象
void doPose(const turtlesim::Pose::ConstPtr& pose){
    //  6-1.创建 TF 广播器 ---------------------------------------- 注意 static
      static tf2_ros::TransformBroadcaster broadcaster;
    //  6-2.将 pose 信息转换成 TransFormStamped
    geometry_msgs::TransformStamped tfs;
    tfs.header.frame_id = "world";
    tfs.header.stamp = ros::Time::now();
    tfs.child_frame_id = turtle_name;
    tfs.transform.translation.x = pose->x;
    tfs.transform.translation.y = pose->y;
    tfs.transform.translation.z = 0.0;
    tf2::Quaternion qtn;
    qtn.setRPY(0,0,pose->theta);
    tfs.transform.rotation.x = qtn.getX();
    tfs.transform.rotation.y = qtn.getY();
    tfs.transform.rotation.z = qtn.getZ();
    tfs.transform.rotation.w = qtn.getW();
    //  6-3.发布
    broadcaster.sendTransform(tfs);
}
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ros 节点
    ros::init(argc,argv,"pub_tf");
    // 3.解析传入的命名空间 比如等于2
    if (argc != 2)
    {
        ROS_ERROR("请传入正确的参数");
    } else {
        turtle_name = argv[1]; //把名字提取出来
        ROS_INFO("乌龟 %s 坐标发送启动",turtle_name.c_str());
    }
    // 4.创建 ros 句柄
    ros::NodeHandle nh;
    // 5.创建订阅对象
    ros::Subscriber sub = nh.subscribe<turtlesim::Pose>(turtle_name + "/pose",1000,doPose);
    //     6.回调函数处理订阅的 pose 信息
    //         6-1.创建 TF 广播器
    //         6-2.将 pose 信息转换成 TransFormStamped
    //         6-3.发布
    // 7.spin
    ros::spin();
    return 0;
}

配置文件此处略。

4.订阅方(解析坐标信息并生成速度信息)

/*
    订阅 turtle1 和 turtle2 的 TF 广播信息，查找并转换时间最近的 TF 信息
    将 turtle1 转换成相对 turtle2 的坐标，在计算线速度和角速度并发布
    实现流程:
        1.包含头文件
        2.初始化 ros 节点
        3.创建 ros 句柄
        4.创建 TF 订阅对象
        5.处理订阅到的 TF
        6.spin
*/
//1.包含头文件
#include "ros/ros.h"
#include "tf2_ros/transform_listener.h"
#include "geometry_msgs/TransformStamped.h"
#include "geometry_msgs/Twist.h"
int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ros 节点
    ros::init(argc,argv,"sub_TF");
    // 3.创建 ros 句柄
    ros::NodeHandle nh;
    // 4.创建 TF 订阅对象
    tf2_ros::Buffer buffer;
    tf2_ros::TransformListener listener(buffer);
    // 5.处理订阅到的 TF
    // 需要创建发布 /turtle2/cmd_vel 的 publisher 对象
    ros::Publisher pub = nh.advertise<geometry_msgs::Twist>("/turtle2/cmd_vel",1000);
    ros::Rate rate(10);
    while (ros::ok())
    {
        try
        {
            //5-1.先获取 turtle1 相对 turtle2 的坐标信息
            geometry_msgs::TransformStamped tfs = buffer.lookupTransform("turtle2","turtle1",ros::Time(0));
            //5-2.根据坐标信息生成速度信息 -- geometry_msgs/Twist.h
            geometry_msgs::Twist twist;
            twist.linear.x = 0.5 * sqrt(pow(tfs.transform.translation.x,2) + pow(tfs.transform.translation.y,2));
            twist.angular.z = 4 * atan2(tfs.transform.translation.y,tfs.transform.translation.x);
            //5-3.发布速度信息 -- 需要提前创建 publish 对象  前面已经创建了
            pub.publish(twist);
        }
        catch(const std::exception& e)
        {
            // std::cerr << e.what() << '\n';
            ROS_INFO("错误提示:%s",e.what());
        }
        rate.sleep();
        // 6.spin
        ros::spinOnce();
    }
    return 0;
}

配置文件此处略。

5.运行

<!--
    tf2 实现小乌龟跟随案例
-->
<launch>
    <!-- 启动乌龟节点与键盘控制节点 -->
    <node pkg="turtlesim" type="turtlesim_node" name="turtle1" output="screen" />
    <node pkg="turtlesim" type="turtle_teleop_key" name="key_control" output="screen"/>
    <!-- 启动创建第二只乌龟的节点 -->
    <node pkg="demo_tf2_test" type="Test01_Create_Turtle2" name="turtle2" output="screen" />
    <!-- 启动两个坐标发布节点 -->
    <node pkg="demo_tf2_test" type="Test02_TF2_Caster" name="caster1" output="screen" args="turtle1" />
    <node pkg="demo_tf2_test" type="Test02_TF2_Caster" name="caster2" output="screen" args="turtle2" />
    <!-- 启动坐标转换节点 -->
    <node pkg="demo_tf2_test" type="Test03_TF2_Listener" name="listener" output="screen" />
</launch>

1.创建功能包

2.服务客户端(生成乌龟)

#! /usr/bin/env python
"""
    调用 service 服务在窗体指定位置生成一只乌龟
    流程:
        1.导包
        2.初始化 ros 节点
        3.创建服务客户端
        4.等待服务启动
        5.创建请求数据
        6.发送请求并处理响应
"""
#1.导包
import rospy
from turtlesim.srv import Spawn, SpawnRequest, SpawnResponse
if __name__ == "__main__":
    # 2.初始化 ros 节点
    rospy.init_node("turtle_spawn_p")
    # 3.创建服务客户端
    client = rospy.ServiceProxy("/spawn",Spawn)
    # 4.等待服务启动
    client.wait_for_service()
    # 5.创建请求数据
    req = SpawnRequest()
    req.x = 1.0
    req.y = 1.0
    req.theta = 3.14
    req.name = "turtle2"
    # 6.发送请求并处理响应
    try:
        response = client.call(req)
        rospy.loginfo("乌龟创建成功，名字是:%s",response.name)
    except Exception as e:
        rospy.loginfo("服务调用失败....")

3.发布方(发布两只乌龟的坐标信息) （订阅后广播）

#! /usr/bin/env python
"""
    该文件实现:需要订阅 turtle1 和 turtle2 的 pose，然后广播相对 world 的坐标系信息
    注意: 订阅的两只 turtle,除了命名空间(turtle1 和 turtle2)不同外,
          其他的话题名称和实现逻辑都是一样的，
          所以我们可以将所需的命名空间通过 args 动态传入
    实现流程:
        1.导包
        2.初始化 ros 节点
        3.解析传入的命名空间
        4.创建订阅对象
        5.回调函数处理订阅的 pose 信息
            5-1.创建 TF 广播器
            5-2.将 pose 信息转换成 TransFormStamped
            5-3.发布
        6.spin
"""
# 1.导包
import rospy
import sys
from turtlesim.msg import Pose
from geometry_msgs.msg import TransformStamped
import tf2_ros
import tf_conversions
turtle_name = ""
def doPose(pose):
    # rospy.loginfo("x = %.2f",pose.x)
    #1.创建坐标系广播器
    broadcaster = tf2_ros.TransformBroadcaster()
    #2.将 pose 信息转换成 TransFormStamped
    tfs = TransformStamped()
    tfs.header.frame_id = "world"
    tfs.header.stamp = rospy.Time.now()
    tfs.child_frame_id = turtle_name
    tfs.transform.translation.x = pose.x
    tfs.transform.translation.y = pose.y
    tfs.transform.translation.z = 0.0
    qtn = tf_conversions.transformations.quaternion_from_euler(0, 0, pose.theta)
    tfs.transform.rotation.x = qtn[0]
    tfs.transform.rotation.y = qtn[1]
    tfs.transform.rotation.z = qtn[2]
    tfs.transform.rotation.w = qtn[3]
    #3.广播器发布 tfs
    broadcaster.sendTransform(tfs)
if __name__ == "__main__":
    # 2.初始化 ros 节点
    rospy.init_node("sub_tfs_p")
    # 3.解析传入的命名空间
    rospy.loginfo("-------------------------------%d",len(sys.argv))
    if len(sys.argv) < 2:
        rospy.loginfo("请传入参数:乌龟的命名空间")
    else:
        turtle_name = sys.argv[1]
    rospy.loginfo("///////////////////乌龟:%s",turtle_name)
    rospy.Subscriber(turtle_name + "/pose",Pose,doPose)
    #     4.创建订阅对象
    #     5.回调函数处理订阅的 pose 信息
    #         5-1.创建 TF 广播器
    #         5-2.将 pose 信息转换成 TransFormStamped
    #         5-3.发布
    #     6.spin
    rospy.spin()

4.订阅方(解析坐标信息并生成速度信息)

#! /usr/bin/env python
"""
    订阅 turtle1 和 turtle2 的 TF 广播信息，查找并转换时间最近的 TF 信息
    将 turtle1 转换成相对 turtle2 的坐标，在计算线速度和角速度并发布
    实现流程:
        1.导包
        2.初始化 ros 节点
        3.创建 TF 订阅对象
        4.处理订阅到的 TF
            4-1.查找坐标系的相对关系
            4-2.生成速度信息，然后发布
"""
# 1.导包
import rospy
import tf2_ros
from geometry_msgs.msg import TransformStamped, Twist
import math
if __name__ == "__main__":
    # 2.初始化 ros 节点
    rospy.init_node("sub_tfs_p")
    # 3.创建 TF 订阅对象
    buffer = tf2_ros.Buffer()
    listener = tf2_ros.TransformListener(buffer)
    # 4.处理订阅到的 TF
    rate = rospy.Rate(10)
    # 创建速度发布对象
    pub = rospy.Publisher("/turtle2/cmd_vel",Twist,queue_size=1000)
    while not rospy.is_shutdown():
        rate.sleep()
        try:
            #def lookup_transform(self, target_frame, source_frame, time, timeout=rospy.Duration(0.0)):
            trans = buffer.lookup_transform("turtle2","turtle1",rospy.Time(0))
            # rospy.loginfo("相对坐标:(%.2f,%.2f,%.2f)",
            #             trans.transform.translation.x,
            #             trans.transform.translation.y,
            #             trans.transform.translation.z
            #             )
            # 根据转变后的坐标计算出速度和角速度信息
            twist = Twist()
            # 间距 = x^2 + y^2  然后开方
            twist.linear.x = 0.5 * math.sqrt(math.pow(trans.transform.translation.x,2) + math.pow(trans.transform.translation.y,2))
            twist.angular.z = 4 * math.atan2(trans.transform.translation.y, trans.transform.translation.x)
            pub.publish(twist)
        except Exception as e:
            rospy.logwarn("警告:%s",e)
