• 导航相关概念
• 导航实现:机器人建图(SLAM)、地图服务、定位、路径规划….以可视化操作为主。
• 导航消息:了解地图、里程计、雷达、摄像头等相关消息格式。

• 了解导航模块中的组成部分以及相关概念
• 能够在仿真环境下独立完成机器人导航

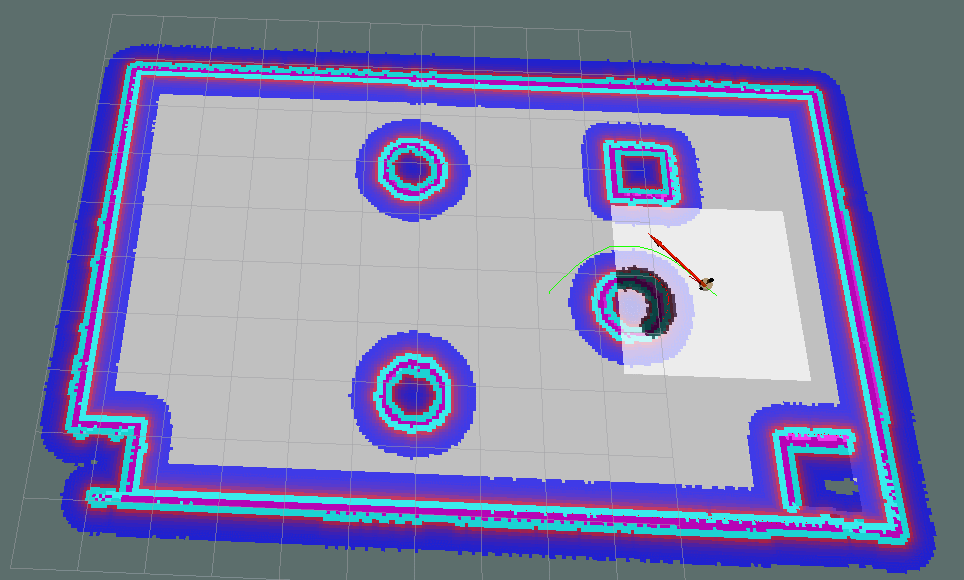

案例演示:

7.1概述

1.概念

一个二维导航堆栈，它接收来自里程计、传感器流和目标姿态的信息，并输出发送到移动底盘的安全速度命令。

2.作用

• 安全: 由专业团队开发和维护
• 功能: 功能更稳定且全面
• 高效: 解放开发者，让开发者更专注于上层功能实现

另请参考:

• http://wiki.ros.org/navigation

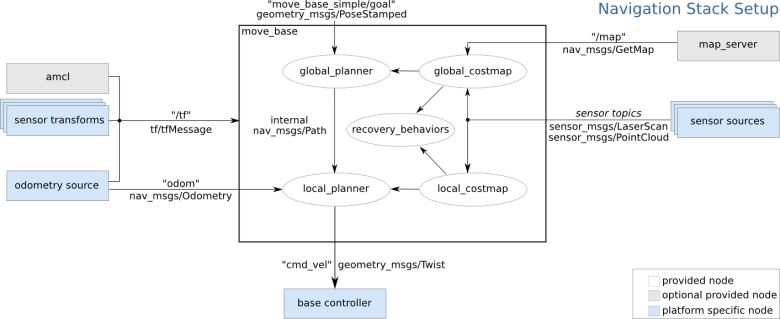

7.1.1导航模块简介

总结下来，涉及的关键技术有如下五点:

1. **<font style="color:#F5222D;">全局地图</font>**
2. **<font style="color:#F5222D;">自身定位</font>**
3. **<font style="color:#F5222D;">路径规划</font>**
4. **<font style="color:#F5222D;">运动控制</font>**
5. **<font style="color:#F5222D;">环境感知</font>**

1.全局地图（SLAM——>map_server）

1. SLAM(simultaneous localization and mapping),也称为CML (Concurrent Mapping and Localization), 即时定位与地图构建，或并发建图与定位。SLAM问题可以描述为: 机器人在未知环境中从一个未知位置开始移动,在移动过程中根据位置估计和地图进行自身定位，同时在自身定位的基础上建造增量式地图，以绘制出外部环境的完全地图。
2. 在 ROS 中，较为常用的 SLAM 实现也比较多，比如: gmapping、hector_slam、cartographer、rgbdslam、ORB_SLAM ….

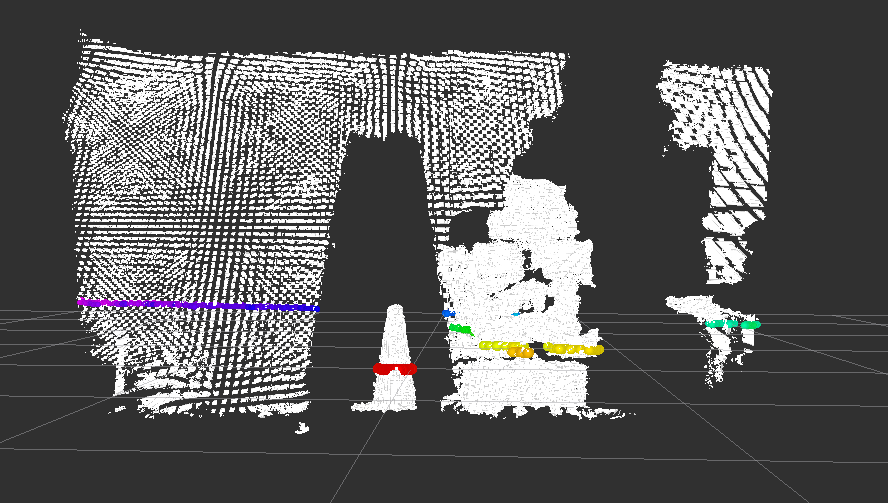

3. 当然如果要完成 SLAM ，机器人必须要具备感知外界环境的能力，尤其是要具备获取周围环境深度信息的能力。感知的实现需要依赖于传感器，比如: 激光雷达、摄像头、RGB-D摄像头…
4. SLAM 可以用于地图生成，而生成的地图还需要被保存以待后续使用，在 ROS 中保存地图的功能包是 map_server

3.路径规划（功能包叫move_base）

1. 全局路径规划**(gloable_planner)根据给定的目标点和全局地图实现总体的路径规划，使用 Dijkstra 或 A 算法进行全局路径规划，计算最优路线，作为全局路线*
2. 本地时时规划**(local_planner)在实际导航过程中，机器人可能无法按照给定的全局最优路线运行，比如:机器人在运行中，可能会随时出现一定的障碍物… 本地规划的作用就是使用一定算法(Dynamic Window Approaches) 来实现障碍物的规避，并选取当前最优路径以尽量符合全局最优路径**

5.环境感知

• 通过里程计定位:时时收集机器人的速度信息计算并发布机器人坐标系与父级参考系的相对关系。
• 通过传感器定位:通过传感器收集外界环境信息通过匹配计算并发布机器人坐标系与父级参考系的相对关系。

2.特点

里程计定位:

- **<u><font style="color:rgb(51, 51, 51);">优点</font></u>**<font style="color:rgb(51, 51, 51);">:里程计定位信息是连续的，没有离散的跳跃。</font>
- **<u><font style="color:rgb(51, 51, 51);">缺点</font></u>**<font style="color:rgb(51, 51, 51);">:里程计存在累计误差，不利于长距离或长期定位。</font>

传感器定位:

- **<u><font style="color:rgb(51, 51, 51);">优点</font></u>**<font style="color:rgb(51, 51, 51);">:比里程计定位更精准；</font>
- **<u><font style="color:rgb(51, 51, 51);background-color:#FADB14;">缺点</font></u>****<font style="color:rgb(51, 51, 51);background-color:#FADB14;">:传感器定位会出现跳变的情况，且传感器定位在标志物较少的环境下，其定位精度会大打折扣。</font>**

两种定位方式优缺点互补，应用时一般二者结合使用。

3.坐标系变换

• https://www.ros.org/reps/rep-0105.html

7.1.3导航条件说明

1.硬件（都具备）

1. 它是为差速驱动的轮式机器人设计的。它假设底盘受到理想的运动命令的控制并可实现预期的结果，命令的格式为：x速度分量，y速度分量，角速度(theta)分量。
2. 它需要在底盘上安装一个单线激光雷达。这个激光雷达用于构建地图和定位。
3. 导航功能包集是为正方形的机器人开发的，所以方形或圆形的机器人将是性能最好的。 它也可以工作在任意形状和大小的机器人上，但是较大的机器人将很难通过狭窄的空间。

2.软件

1. 毋庸置疑的，必须先要安装 ROS

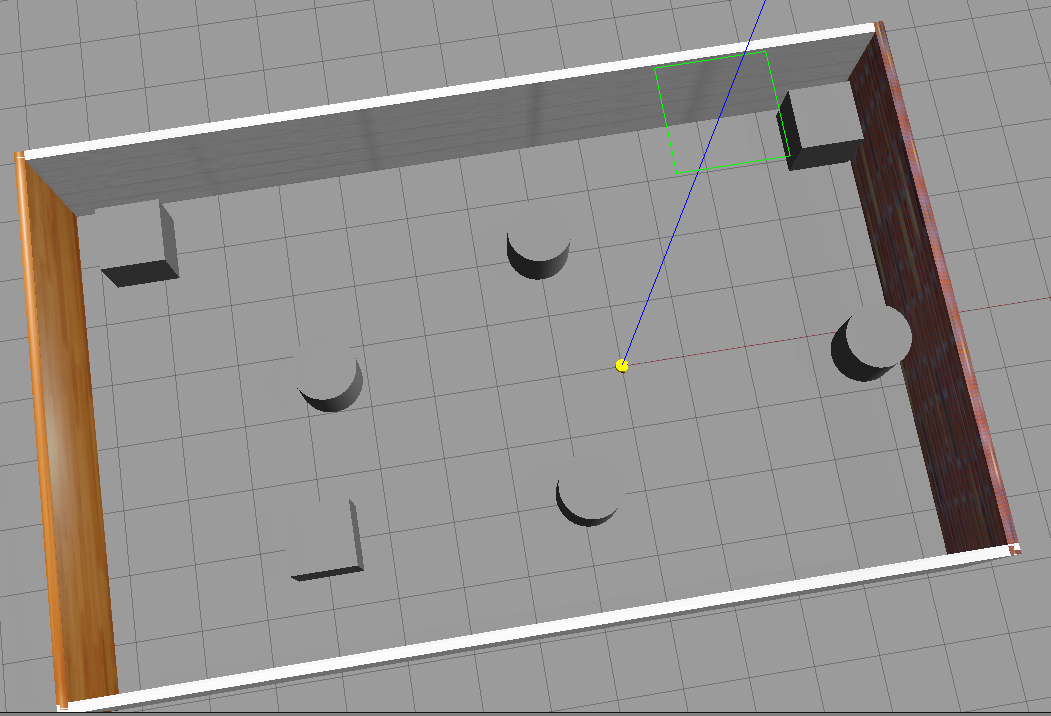

2. 当前导航基于仿真环境，先保证上一章的机器人系统仿真可以正常执行在仿真环境下，机器人可以正常接收 /cmd_vel 消息，并发布里程计消息，传感器消息发布也正常，也即导航模块中的运动控制和环境感知实现完毕

7.2导航实现

• SLAM建图(选用较为常见的gmapping)
• 地图服务(可以保存和重现地图)
• 机器人定位
• 路径规划

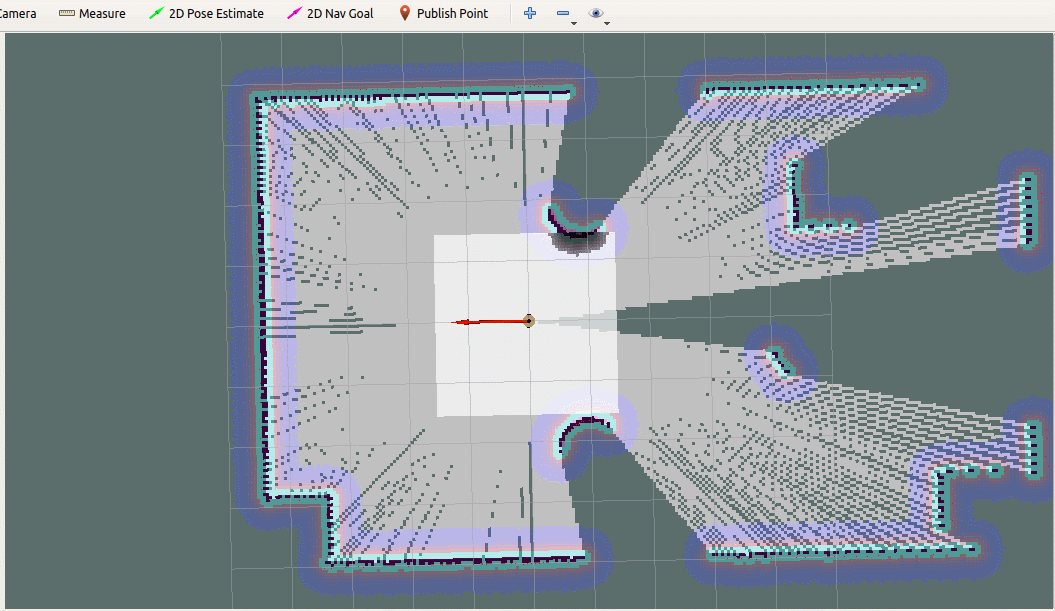

• 上述流程介绍完毕，还会**对功能进一步集成实现探索式的SLAM建图**。

准备工作

• 安装 gmapping 包(用于构建地图):sudo apt install ros--gmapping
• 安装地图服务包(用于保存与读取地图):sudo apt install ros--map-server
• 安装 navigation 包(用于定位以及路径规划):sudo apt install ros--navigation

7.2.1导航实现01SLAM建图

1.gmapping简介

• 该移动机器人可以发布里程计消息

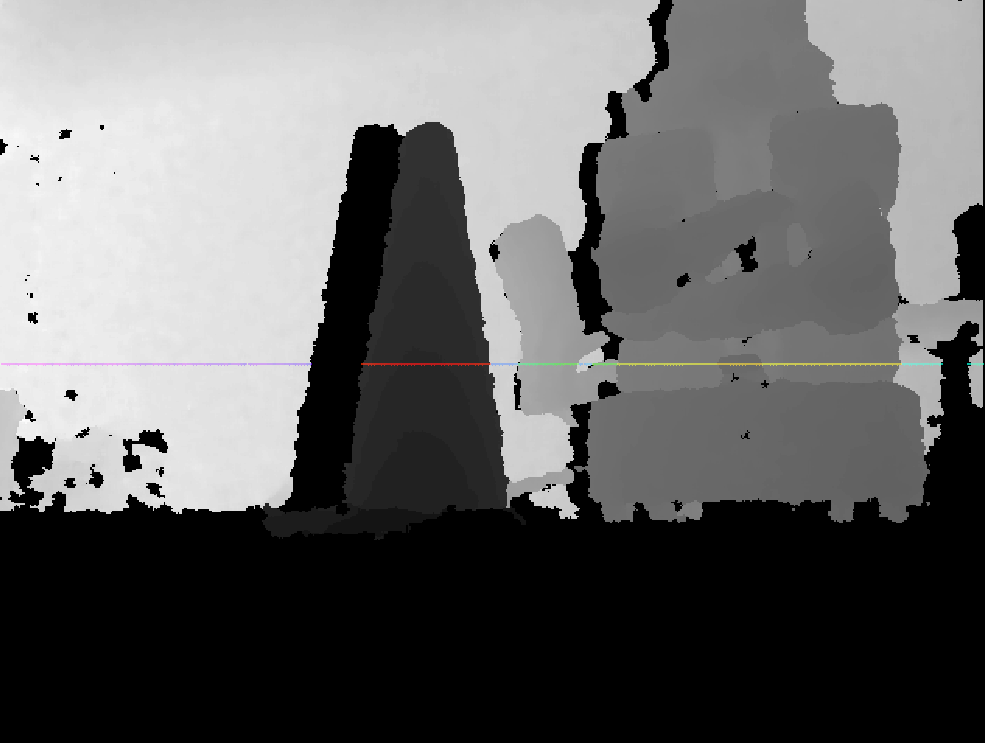

• 机器人需要发布雷达消息(该消息可以通过水平固定安装的雷达发布，或者也可以将深度相机消息转换成雷达消息)

2.gmapping节点说明

gmapping 功能包中的核心节点是:slam_gmapping。为了方便调用，需要先了解该节点订阅的话题、发布的话题、服务以及相关参数。

2.1订阅的Topic

tf (tf/tfMessage)

• 用于雷达、底盘与里程计之间的坐标变换消息。

scan(sensor_msgs/LaserScan)

• SLAM所需的雷达信息。

2.2发布的Topic

map_metadata(nav_msgs/MapMetaData)

• 地图元数据，包括地图的宽度、高度、分辨率等，该消息会固定更新。

map(nav_msgs/OccupancyGrid)

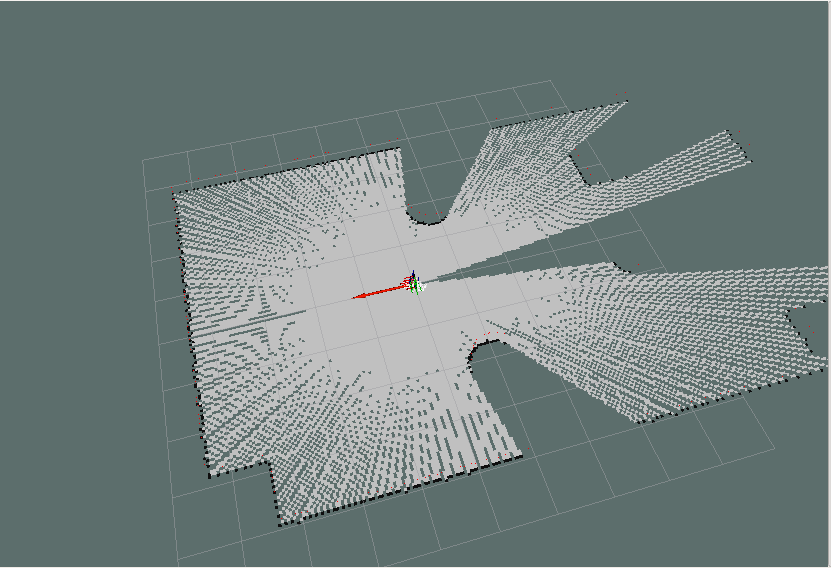

• 地图栅格数据，一般会在rviz中以图形化的方式显示。

~entropy(std_msgs/Float64)

• 机器人姿态分布熵估计(值越大，不确定性越大)。

2.3服务

dynamic_map(nav_msgs/GetMap)

• 用于获取地图数据。

2.4参数

~base_frame(string, default:”base_link”)

• 机器人基坐标系。

~map_frame(string, default:”map”)

• 地图坐标系。

~odom_frame(string, default:”odom”)

• 里程计坐标系。

~map_update_interval(float, default: 5.0)

• 地图更新频率，根据指定的值设计更新间隔。（每隔5s中更新一次）

~maxUrange(float, default: 80.0)

• 激光探测的最大可用范围(超出此阈值，被截断)。

~maxRange(float)

• 激光探测的最大范围。

2.5所需的坐标变换

雷达坐标系→基（机器人）坐标系

• 一般由 robot_state_publisher 或 static_transform_publisher 发布。

基坐标系→里程计坐标系

• 一般由里程计节点发布。

2.6发布的坐标变换

地图坐标系→里程计坐标系

• 地图到里程计坐标系之间的变换。

3.gmapping使用

3.1编写gmapping节点相关launch文件

复制并修改如下:

<launch>
<!--仿真环境下，将该参数设置为 ture>
<param name="use_sim_time" value="true"/>
    <!--gmapping节点主要是：slam_gmapping-->
    <node pkg="gmapping" type="slam_gmapping" name="slam_gmapping" output="screen">
        <!-- 设置雷达话题 -->
      <remap from="scan" to="scan"/>
         <!-- 关键参数 -->
      <param name="base_frame" value="base_footprint"/><!--底盘坐标系-->
      <param name="map_frame" value="map"/> <!--地图坐标系-->
      <param name="odom_frame" value="odom"/> <!--里程计坐标系-->
       <!-- 地图更新时间设置为5s -->
      <param name="map_update_interval" value="5.0"/>
       <!-- 雷达长度阈值 -->
      <param name="maxUrange" value="16.0"/>
      <param name="sigma" value="0.05"/>
      <param name="kernelSize" value="1"/>
      <param name="lstep" value="0.05"/>
      <param name="astep" value="0.05"/>
      <param name="iterations" value="5"/>
      <param name="lsigma" value="0.075"/>
      <param name="ogain" value="3.0"/>
      <param name="lskip" value="0"/>
      <param name="srr" value="0.1"/>
      <param name="srt" value="0.2"/>
      <param name="str" value="0.1"/>
      <param name="stt" value="0.2"/>
      <param name="linearUpdate" value="1.0"/>
      <param name="angularUpdate" value="0.5"/>
      <param name="temporalUpdate" value="3.0"/>
      <param name="resampleThreshold" value="0.5"/>
      <param name="particles" value="30"/>
      <param name="xmin" value="-50.0"/>
      <param name="ymin" value="-50.0"/>
      <param name="xmax" value="50.0"/>
      <param name="ymax" value="50.0"/>
      <param name="delta" value="0.05"/>
      <param name="llsamplerange" value="0.01"/>
      <param name="llsamplestep" value="0.01"/>
      <param name="lasamplerange" value="0.005"/>
      <param name="lasamplestep" value="0.005"/>
    </node>
     <!-- 转换关系发布 -->
    <node pkg="joint_state_publisher" name="joint_state_publisher" type="joint_state_publisher" />
    <node pkg="robot_state_publisher" name="robot_state_publisher" type="robot_state_publisher" />
    <node pkg="rviz" type="rviz" name="rviz" />
    <!-- 可以保存 rviz 配置并后期直接使用-->
    <!--
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find my_nav_sum)/rviz/gmapping.rviz"/>
    -->
</launch>

关键代码解释：

<remap from="scan" to="scan"/><!-- 雷达话题 -->
<param name="base_frame" value="base_footprint"/><!--底盘坐标系-->
<param name="odom_frame" value="odom"/> <!--里程计坐标系-->

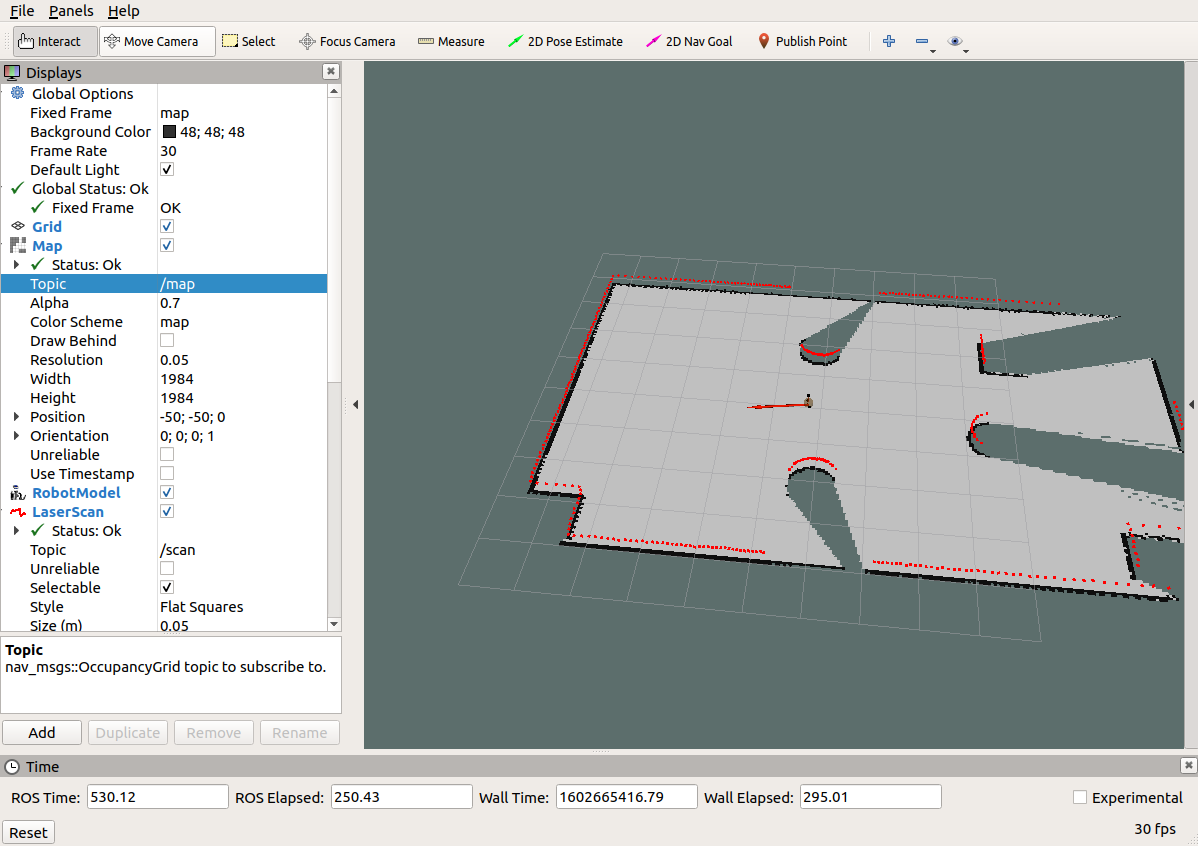

3.2执行

7.2.2导航实现02地图服务

sudo apt install ros-<ROS版本>-map-server

2.map_server使用之地图保存节点(map_saver)

2.1map_saver节点说明

订阅的topic:

map(nav_msgs/OccupancyGrid)

• 订阅此话题用于生成地图文件。

2.2地图保存launch文件

<launch>
    <arg name="filename" value="$(find mycar_nav)/map/nav" />
    <node name="map_save" pkg="map_server" type="map_saver" args="-f $(arg filename)" />
</launch>

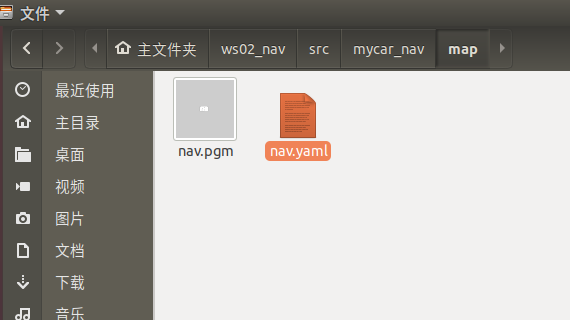

2.3 保存结果解释

xxx.pgm 本质是一张图片，直接使用图片查看程序即可打开。

#1.声明地图图片资源的路径
image: /home/rosmelodic/ws02_nav/src/mycar_nav/map/nav.pgm
#2.地图刻度尺  单位是 米/像素
resolution: 0.050000
#3.地图位姿信息（按照右手坐标系地图右下角相对于rviz中原点的位姿）
#x方向上的偏移量
#y方向上的偏移量
#地图的偏航角度（单位是弧度）
origin: [-50.000000, -50.000000, 0.000000]
negate: 0
#地图中的障碍物判断：
#最终地图结果是：白色是可通行区域，黑色是障碍物，蓝灰是未知区域。
#判断规则：
#1、地图中的每个像素都有取值[0,255]  白色：255  黑色：0   像素值：x
#2、根据像素值计算一个比例： P=（255-x）/255   白色是0   黑色是1   灰色是介于0到1之间的值。
#3\判断是否是障碍物  p>occupied_thresh 就是障碍物；p<free_thresh 就是自由区域
#占用阈值
occupied_thresh: 0.65
#空闲阈值
free_thresh: 0.196

• image:被描述的图片资源路径，可以是绝对路径也可以是相对路径。
• resolution: 图片分片率(单位: m/像素)。
• origin: 地图中左下像素的二维姿势，为（x，y，偏航），偏航为逆时针旋转（偏航= 0表示无旋转）。
• occupied_thresh: 占用概率大于此阈值的像素被视为完全占用。
• free_thresh: 占用率小于此阈值的像素被视为完全空闲。
• negate: 是否应该颠倒白色/黑色自由/占用的语义。

1. 地图中的每一个像素取值在 [0,255] 之间，白色为 255，黑色为 0，该值设为 x；
2. map_server 会将像素值作为判断是否是障碍物的依据，首先计算比例: p = (255 - x) / 255.0，白色为0，黑色为1(negate为true，则p = x / 255.0)；
3. 根据步骤2计算的比例判断是否是障碍物，如果 p > occupied_thresh 那么视为障碍物，如果 p < free_thresh 那么视为无物。

• 图片也可以根据需求编辑。

3.map_server使用之地图服务(map_server)

3.1map_server节点说明

发布的话题

map_metadata（nav_msgs / MapMetaData）

• 发布地图元数据。

map（nav_msgs / OccupancyGrid）

• 地图数据。

服务

static_map（nav_msgs / GetMap）

• 通过此服务获取地图。

参数

〜frame_id（字符串，默认值：“map”）

• 地图坐标系。

3.2地图读取

<launch>
    <!-- 设置地图的配置文件 -->
    <arg name="map" default="nav.yaml" />
    <!-- 运行地图服务器，并且加载设置的地图-->
    <node name="map_server" pkg="map_server" type="map_server" args="$(find mycar_nav)/map/$(arg map)"/>
</launch>

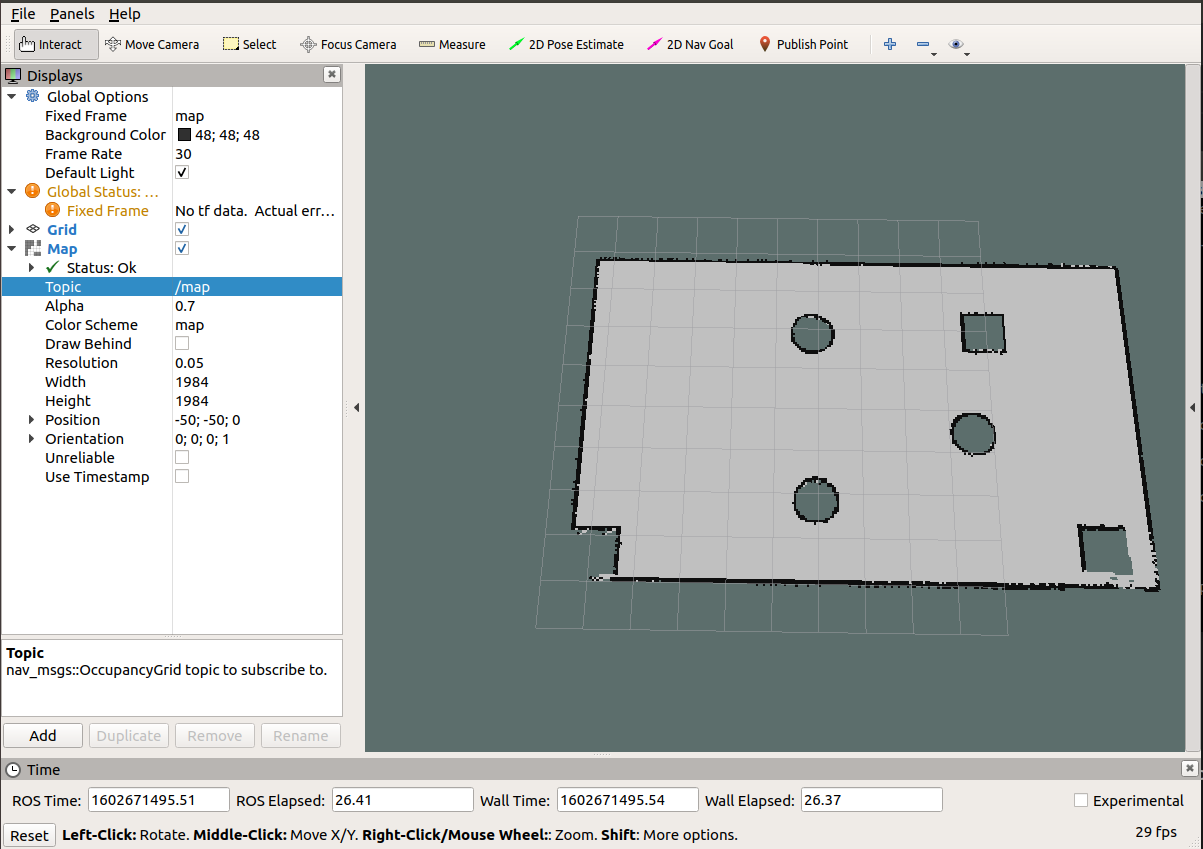

3.3地图显示

• http://wiki.ros.org/map_server

7.2.3导航实现03定位

1.amcl简介

amcl已经被集成到了navigation包，navigation安装前面也有介绍，命令如下:

sudo apt install ros-<ROS版本>-navigation

2.amcl节点说明

amcl 功能包中的核心节点是:amcl。为了方便调用，需要先了解该节点订阅的话题、发布的话题、服务以及相关参数。

2.1订阅的Topic

scan(sensor_msgs/LaserScan)

• 激光雷达数据。

tf(tf/tfMessage)

• 坐标变换消息。

initialpose(geometry_msgs/PoseWithCovarianceStamped)

• 用来初始化粒子滤波器的均值和协方差。

map(nav_msgs/OccupancyGrid)

• 获取地图数据。

2.2发布的Topic

amcl_pose(geometry_msgs/PoseWithCovarianceStamped)

• 机器人在地图中的位姿估计。

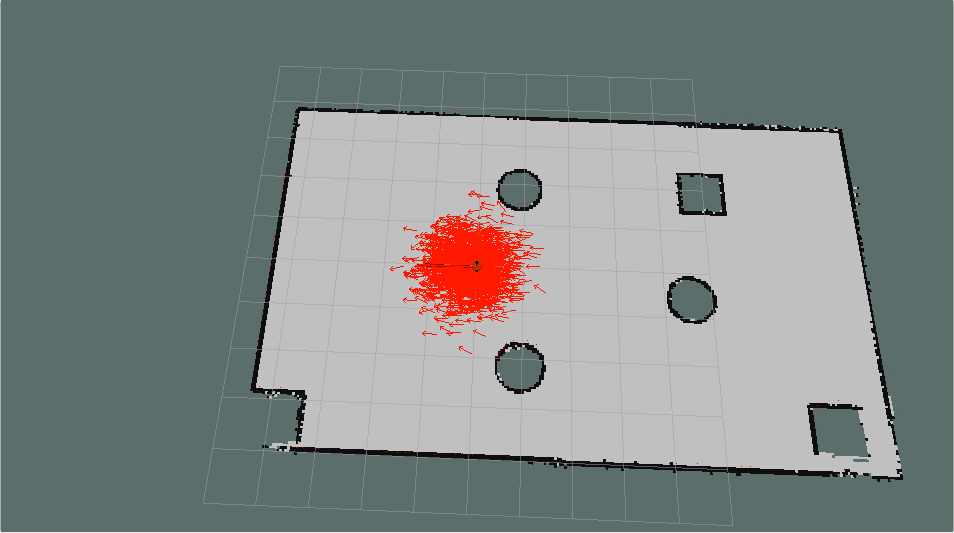

particlecloud(geometry_msgs/PoseArray)

• 位姿估计集合，rviz中可以被 PoseArray 订阅然后图形化显示机器人的位姿估计集合。

• 发布从 odom 到 map 的转换。

2.3服务

global_localization(std_srvs/Empty)

• 初始化全局定位的服务。

request_nomotion_update(std_srvs/Empty)

• 手动执行更新和发布更新的粒子的服务。

set_map(nav_msgs/SetMap)

• 手动设置新地图和姿态的服务。

2.4调用的服务

static_map(nav_msgs/GetMap)

• 调用此服务获取地图数据。

2.5参数

~odom_model_type(string, default:”diff”)

• 里程计模型选择: “diff”,”omni”,”diff-corrected”,”omni-corrected” (diff 差速、omni 全向轮)

~odom_frame_id(string, default:”odom”)

• 里程计坐标系。

~base_frame_id(string, default:”base_link”)

• 机器人极坐标系。

~global_frame_id(string, default:”map”)

• 地图坐标系。

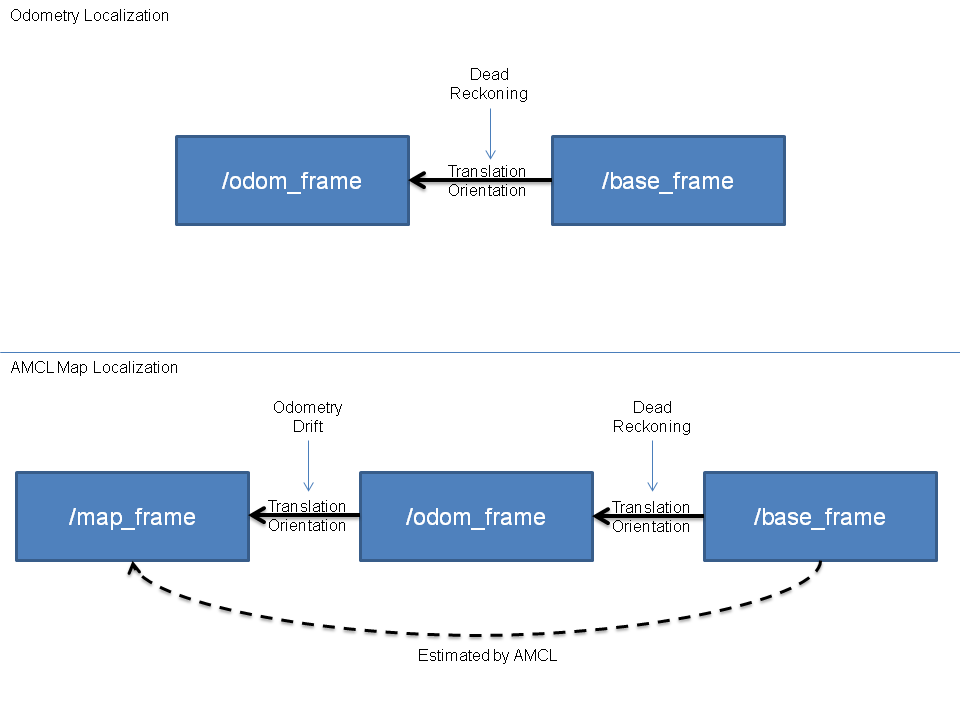

2.6坐标变换

roscd amcl
ls examples

该目录下会列出两个文件: amcl_diff.launch 和 amcl_omni.launch 文件，前者适用于**差分移动机器人，后者适用于全向移动机器人**，可以按需选择，此处参考前者，新建 launch 文件，复制 amcl_diff.launch 文件内容并修改如下:

<launch>
<node pkg="amcl" type="amcl" name="amcl" output="screen">
  <!-- Publish scans from best pose at a max of 10 Hz -->
  <param name="odom_model_type" value="diff"/><!-- 里程计模式为差分 -->
  <param name="odom_alpha5" value="0.1"/>
  <param name="transform_tolerance" value="0.2" />
  <param name="gui_publish_rate" value="10.0"/>
  <param name="laser_max_beams" value="30"/>
  <param name="min_particles" value="500"/>
  <param name="max_particles" value="5000"/>
  <param name="kld_err" value="0.05"/>
  <param name="kld_z" value="0.99"/>
  <param name="odom_alpha1" value="0.2"/>
  <param name="odom_alpha2" value="0.2"/>
  <!-- translation std dev, m -->
  <param name="odom_alpha3" value="0.8"/>
  <param name="odom_alpha4" value="0.2"/>
  <param name="laser_z_hit" value="0.5"/>
  <param name="laser_z_short" value="0.05"/>
  <param name="laser_z_max" value="0.05"/>
  <param name="laser_z_rand" value="0.5"/>
  <param name="laser_sigma_hit" value="0.2"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_model_type" value="likelihood_field"/>
  <!-- <param name="laser_model_type" value="beam"/> -->
  <param name="laser_likelihood_max_dist" value="2.0"/>
  <param name="update_min_d" value="0.2"/>
  <param name="update_min_a" value="0.5"/>
  <param name="odom_frame_id" value="odom"/><!-- 里程计坐标系 -->
  <param name="base_frame_id" value="base_footprint"/><!-- 添加机器人基坐标系 -->
  <param name="global_frame_id" value="map"/><!-- 添加地图坐标系 -->
  <param name="resample_interval" value="1"/>
  <param name="transform_tolerance" value="0.1"/>
  <param name="recovery_alpha_slow" value="0.0"/>
  <param name="recovery_alpha_fast" value="0.0"/>
</node>
</launch>

3.2编写测试launch文件

<launch>
    <!-- 设置地图的配置文件 -->
    <arg name="map" default="nav.yaml" />
    <!-- 运行地图服务器，并且加载设置的地图-->
    <node name="map_server" pkg="map_server" type="map_server" args="$(find mycar_nav)/map/$(arg map)"/>
    <!-- 启动AMCL节点 -->
    <include file="$(find mycar_nav)/launch/amcl.launch" />
    <!-- 运行rviz -->
    <node pkg="rviz" type="rviz" name="rviz"/>
</launch>

当然，launch文件中地图服务节点和amcl节点中的包名、文件名需要根据自己的设置修改。

3.3执行

rosrun teleop_twist_keyboard teleop_twist_keyboard.py

3.启动上一步中集成地图服务、amcl 与 rviz 的 launch 文件；

1.move_base简介

move_base 功能包提供了**基于动作(action)的路径规划实现，move_base 可以根据给定的目标点，控制机器人底盘运动至目标位置，并且在运动过程中会连续反馈机器人自身的姿态与目标点的状态信息**。如前所述(7.1)move_base主要由全局路径规划与本地路径规划组成。

sudo apt install ros-<ROS版本>-navigation

2.move_base节点说明

2.1动作

动作订阅

move_base/goal(move_base_msgs/MoveBaseActionGoal)

• move_base 的运动规划目标。

move_base/cancel(actionlib_msgs/GoalID)

• 取消目标。

动作发布

move_base/feedback(move_base_msgs/MoveBaseActionFeedback)

• 连续反馈的信息，包含机器人底盘坐标。

move_base/status(actionlib_msgs/GoalStatusArray)

• 发送到move_base的目标状态信息。

move_base/result(move_base_msgs/MoveBaseActionResult)

• 操作结果(此处为空)。

2.2订阅的Topic

move_base_simple/goal(geometry_msgs/PoseStamped)

• 运动规划目标(与action相比，没有连续反馈，无法追踪机器人执行状态)。

2.3发布的Topic

cmd_vel(geometry_msgs/Twist)

• 输出到机器人底盘的运动控制消息。

2.4服务

~make_plan(nav_msgs/GetPlan)

• 请求该服务，可以获取给定目标的规划路径，但是并不执行该路径规划。

~clear_unknown_space(std_srvs/Empty)

• 允许用户直接清除机器人周围的未知空间。

~clear_costmaps(std_srvs/Empty)

• 允许清除代价地图中的障碍物，可能会导致机器人与障碍物碰撞，请慎用。

2.5参数

3.move_base与代价地图

3.1概念

机器人导航(尤其是路径规划模块)是依赖于地图的，地图在SLAM时已经有所介绍了，ROS中的地图其实就是一张图片，这张图片有宽度、高度、分辨率等元数据，在图片中使用灰度值来表示障碍物存在的概率。不过SLAM构建的地图在导航中是不可以直接使用的，因为：

1. SLAM构建的地图是静态地图，而导航过程中，障碍物信息是可变的，可能障碍物被移走了，也可能添加了新的障碍物，导航中需要时时的获取障碍物信息；
2. 在靠近障碍物边缘时，虽然此处是空闲区域，但是机器人在进入该区域后可能由于其他一些因素，比如：惯性、或者不规则形体的机器人转弯时可能会与障碍物产生碰撞，安全起见，最好在地图的障碍物边缘设置警戒区，尽量禁止机器人进入...

• Static Map Layer：静态地图层，SLAM构建的静态地图。
• Obstacle Map Layer：障碍地图层，传感器感知的障碍物信息。
• Inflation Layer：膨胀层，在以上两层地图上进行膨胀（向外扩张），以避免机器人的外壳会撞上障碍物。
• Other Layers：自定义costmap。

多个layer可以按需自由搭配。

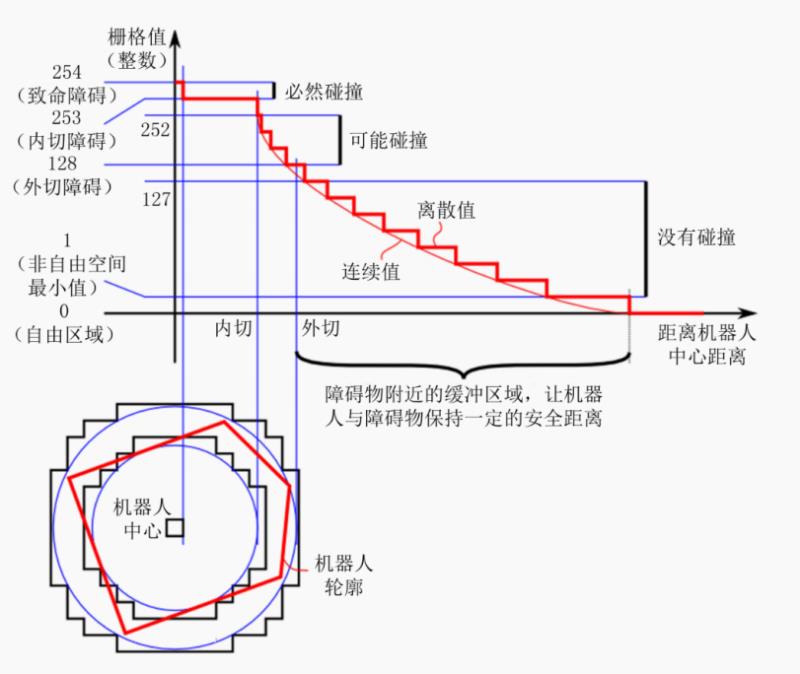

3.3碰撞算法

• 致命障碍:栅格值为254，此时障碍物与机器人中心重叠，必然发生碰撞；
• 内切障碍:栅格值为253，此时障碍物处于机器人的内切圆内，必然发生碰撞；
• 外切障碍:栅格值为[128,252]，此时障碍物处于其机器人的外切圆内，处于碰撞临界，不一定发生碰撞；
• 非自由空间:栅格值为(0,127]，此时机器人处于障碍物附近，属于危险警戒区，进入此区域，将来可能会发生碰撞；
• 自由区域:栅格值为0，此处机器人可以自由通过；
• 未知区域:栅格值为255，还没探明是否有障碍物。

4.move_base使用

1. 先编写launch文件模板
2. 编写配置文件
3. 集成导航相关的launch文件
4. 测试

4.1launch文件

<launch>
    <node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen" clear_params="true">
        <rosparam file="$(find 功能包)/param/costmap_common_params.yaml" command="load" ns="global_costmap" />
        <rosparam file="$(find 功能包)/param/costmap_common_params.yaml" command="load" ns="local_costmap" />
        <rosparam file="$(find 功能包)/param/local_costmap_params.yaml" command="load" />
        <rosparam file="$(find 功能包)/param/global_costmap_params.yaml" command="load" />
        <rosparam file="$(find 功能包)/param/base_local_planner_params.yaml" command="load" />
    </node>
</launch>

4.2配置文件

4.2.1costmap_common_params.yaml

#机器人几何参，如果机器人是圆形，设置 robot_radius,如果是其他形状设置 footprint
robot_radius: 0.12 #圆形
# footprint: [[-0.12, -0.12], [-0.12, 0.12], [0.12, 0.12], [0.12, -0.12]] #其他形状
obstacle_range: 3.0 # 用于障碍物探测，比如: 值为 3.0，意味着检测到距离小于 3 米的障碍物时，就会引入代价地图
raytrace_range: 3.5 # 用于清除障碍物，比如：值为 3.5，意味着清除代价地图中 3.5 米以外的障碍物
#膨胀半径，扩展在碰撞区域以外的代价区域，使得机器人规划路径避开障碍物
inflation_radius: 0.2
#代价比例系数，越大则代价值越小
cost_scaling_factor: 3.0
#地图类型
map_type: costmap
#导航包所需要的传感器
observation_sources: scan
#对传感器的坐标系和数据进行配置。这个也会用于代价地图添加和清除障碍物。例如，你可以用激光雷达传感器用于在代价地图添加障碍物，再添加kinect用于导航和清除障碍物。
scan: {sensor_frame: laser, data_type: LaserScan, topic: scan, marking: true, clearing: true}

4.2.2global_costmap_params.yaml

global_costmap:
  global_frame: map #地图坐标系
  robot_base_frame: base_footprint #机器人坐标系
  # 以此实现坐标变换
  update_frequency: 1.0 #代价地图更新频率
  publish_frequency: 1.0 #代价地图的发布频率
  transform_tolerance: 0.5 #等待坐标变换发布信息的超时时间
  static_map: true # 是否使用一个地图或者地图服务器来初始化全局代价地图，如果不使用静态地图，这个参数为false.

4.2.3local_costmap_params.yaml

local_costmap:
  global_frame: odom #里程计坐标系
  robot_base_frame: base_footprint #机器人坐标系
  update_frequency: 10.0 #代价地图更新频率
  publish_frequency: 10.0 #代价地图的发布频率
  transform_tolerance: 0.5 #等待坐标变换发布信息的超时时间
  static_map: false  #不需要静态地图，可以提升导航效果
  rolling_window: true #是否使用动态窗口，默认为false，在静态的全局地图中，地图不会变化
  width: 3 # 局部地图宽度 单位是 m
  height: 3 # 局部地图高度 单位是 m
  resolution: 0.05 # 局部地图分辨率 单位是 m，一般与静态地图分辨率保持一致

4.2.4base_local_planner_params

TrajectoryPlannerROS:
# Robot Configuration Parameters
  max_vel_x: 0.5 # X 方向最大速度
  min_vel_x: 0.1 # X 方向最小速速
  max_vel_theta:  1.0 #
  min_vel_theta: -1.0
  min_in_place_vel_theta: 1.0
  acc_lim_x: 1.0 # X 加速限制
  acc_lim_y: 0.0 # Y 加速限制
  acc_lim_theta: 0.6 # 角速度加速限制
# Goal Tolerance Parameters，目标公差
  xy_goal_tolerance: 0.10
  yaw_goal_tolerance: 0.05
# Differential-drive robot configuration
# 是否是全向移动机器人
  holonomic_robot: false
# Forward Simulation Parameters，前进模拟参数
  sim_time: 0.8
  vx_samples: 18
  vtheta_samples: 20
  sim_granularity: 0.05

4.2.5参数配置技巧

以上配置在实操中，可能会出现机器人在本地路径规划时与全局路径规划不符而进入膨胀区域出现假死的情况，如何尽量避免这种情形呢？

全局路径规划与本地路径规划虽然设置的参数是一样的，但是二者路径规划和避障的职能不同，可以采用不同的参数设置策略:

全局代价地图可以将膨胀半径和障碍物系数设置的偏大一些；

本地代价地图可以将膨胀半径和障碍物系数设置的偏小一些。

这样，在全局路径规划时，规划的路径会尽量远离障碍物，而本地路径规划时，机器人即便偏离全局路径也会和障碍物之间保留更大的自由空间，从而避免了陷入“假死”的情形。

4.3launch文件集成

如果要实现导航，需要集成地图服务、amcl 、move_base 与 Rviz 等，集成示例如下:

<launch>
    <!-- 设置地图的配置文件 -->
    <arg name="map" default="nav.yaml" />
    <!-- 运行地图服务器，并且加载设置的地图-->
    <node name="map_server" pkg="map_server" type="map_server" args="$(find mycar_nav)/map/$(arg map)"/>
    <!-- 启动AMCL节点 -->
    <include file="$(find mycar_nav)/launch/amcl.launch" />
    <!-- 运行move_base节点 -->
    <include file="$(find mycar_nav)/launch/path.launch" />
    <!-- 运行rviz -->
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find mycar_nav)/rviz/nav.rviz" />
</launch>

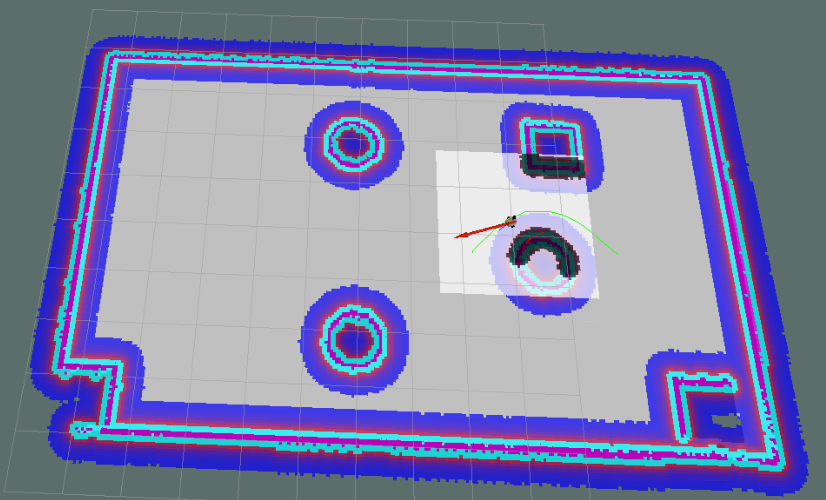

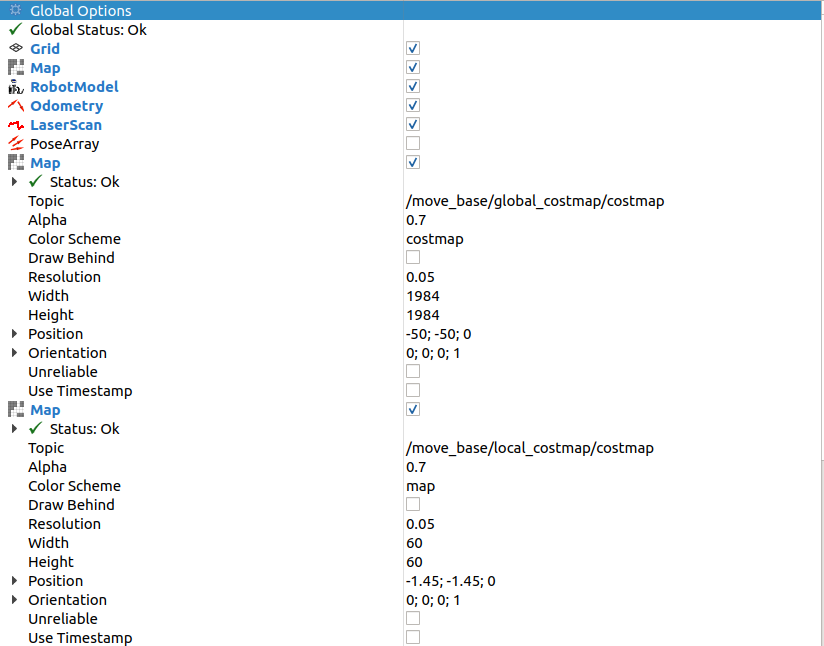

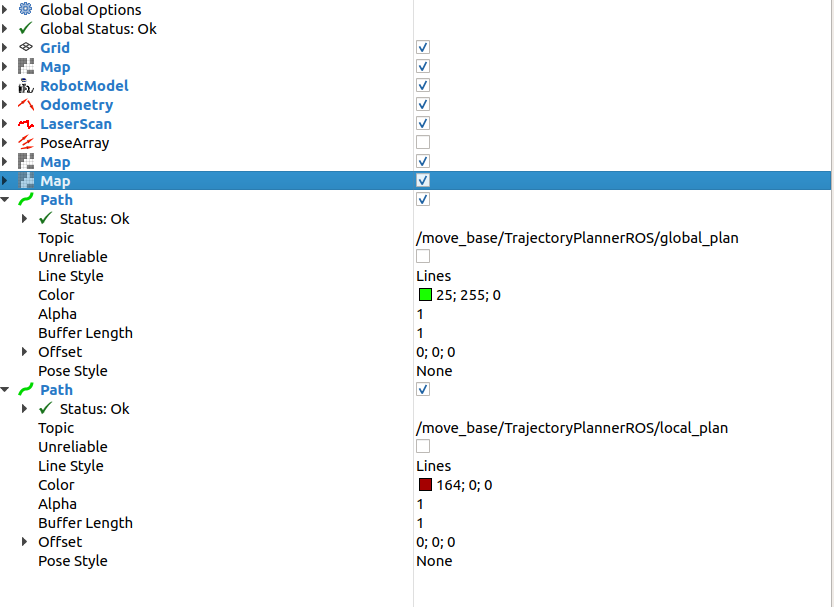

4.4测试

5.也可以在导航过程中，添加新的障碍物，机器人也可以自动躲避障碍物。

另请参考:

• http://wiki.ros.org/move_base

7.2.5导航与SLAM建图

1. 编写launch文件，集成SLAM与move_base相关节点；
2. 执行launch文件并测试。

1.编写launch文件

<launch>
    <!-- 启动SLAM节点 -->
    <include file="$(find mycar_nav)/launch/slam.launch" />
    <!-- 运行move_base节点 -->
    <include file="$(find mycar_nav)/launch/path.launch" />
    <!-- 运行rviz -->
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find mycar_nav)/rviz/nav.rviz" />
</launch>

2.测试

7.3导航相关消息

nav_msgs/MapMetaData

• 地图元数据，包括地图的宽度、高度、分辨率等。

nav_msgs/OccupancyGrid

• 地图栅格数据，一般会在rviz中以图形化的方式显示。

1.nav_msgs/MapMetaData

time map_load_time
float32 resolution #地图分辨率
uint32 width #地图宽度
uint32 height #地图高度
geometry_msgs/Pose origin #地图位姿数据
  geometry_msgs/Point position
    float64 x
    float64 y
    float64 z
  geometry_msgs/Quaternion orientation
    float64 x
    float64 y
    float64 z
    float64 w

2.nav_msgs/OccupancyGrid

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
#--- 地图元数据
nav_msgs/MapMetaData info
  time map_load_time
  float32 resolution
  uint32 width
  uint32 height
  geometry_msgs/Pose origin
    geometry_msgs/Point position
      float64 x
      float64 y
      float64 z
    geometry_msgs/Quaternion orientation
      float64 x
      float64 y
      float64 z
      float64 w
#--- 地图内容数据，数组长度 = width * height
int8[] data

7.3.2导航之里程计

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
string child_frame_id
geometry_msgs/PoseWithCovariance pose
  geometry_msgs/Pose pose #里程计位姿
    geometry_msgs/Point position
      float64 x
      float64 y
      float64 z
    geometry_msgs/Quaternion orientation
      float64 x
      float64 y
      float64 z
      float64 w
  float64[36] covariance
geometry_msgs/TwistWithCovariance twist
  geometry_msgs/Twist twist #速度
    geometry_msgs/Vector3 linear
      float64 x
      float64 y
      float64 z
    geometry_msgs/Vector3 angular
      float64 x
      float64 y
      float64 z
  # 协方差矩阵
  float64[36] covariance

7.3.3导航之坐标换

geometry_msgs/TransformStamped[] transforms #包含了多个坐标系相对关系数据的数组
  std_msgs/Header header
    uint32 seq
    time stamp
    string frame_id
  string child_frame_id
  geometry_msgs/Transform transform
    geometry_msgs/Vector3 translation
      float64 x
      float64 y
      float64 z
    geometry_msgs/Quaternion rotation
      float64 x
      float64 y
      float64 z
      float64 w

7.3.4导航之定位

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
geometry_msgs/Pose[] poses #预估的点位姿组成的数组
  geometry_msgs/Point position
    float64 x
    float64 y
    float64 z
  geometry_msgs/Quaternion orientation
    float64 x
    float64 y
    float64 z
    float64 w

7.3.5导航之目标点与路径规划

目标点相关消息是:move_base_msgs/MoveBaseActionGoal，调用rosmsg info move_base_msgs/MoveBaseActionGoal显示消息内容如下:

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
actionlib_msgs/GoalID goal_id
  time stamp
  string id
move_base_msgs/MoveBaseGoal goal
  geometry_msgs/PoseStamped target_pose
    std_msgs/Header header
      uint32 seq
      time stamp
      string frame_id
    geometry_msgs/Pose pose #目标点位姿
      geometry_msgs/Point position
        float64 x
        float64 y
        float64 z
      geometry_msgs/Quaternion orientation
        float64 x
        float64 y
        float64 z
        float64 w

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
geometry_msgs/PoseStamped[] poses #由一系列点组成的数组
  std_msgs/Header header
    uint32 seq
    time stamp
    string frame_id
  geometry_msgs/Pose pose
    geometry_msgs/Point position
      float64 x
      float64 y
      float64 z
    geometry_msgs/Quaternion orientation
      float64 x
      float64 y
      float64 z
      float64 w

7.3.6导航之激光雷达

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
float32 angle_min #起始扫描角度(rad)
float32 angle_max #终止扫描角度(rad)
float32 angle_increment #测量值之间的角距离(rad)
float32 time_increment #测量间隔时间(s)
float32 scan_time #扫描间隔时间(s)
float32 range_min #最小有效距离值(m)
float32 range_max #最大有效距离值(m)
float32[] ranges #一个周期的扫描数据
float32[] intensities #扫描强度数据，如果设备不支持强度数据，该数组为空

7.3.7导航之相机

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
uint32 height #高度
uint32 width  #宽度
string encoding #编码格式:RGB、YUV等
uint8 is_bigendian #图像大小端存储模式
uint32 step #一行图像数据的字节数，作为步进参数
uint8[] data #图像数据，长度等于 step * height

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
string format #压缩编码格式(jpeg、png、bmp)
uint8[] data #压缩后的数据

std_msgs/Header header
  uint32 seq
  time stamp
  string frame_id
uint32 height #高度
uint32 width  #宽度
sensor_msgs/PointField[] fields #每个点的数据类型
  uint8 INT8=1
  uint8 UINT8=2
  uint8 INT16=3
  uint8 UINT16=4
  uint8 INT32=5
  uint8 UINT32=6
  uint8 FLOAT32=7
  uint8 FLOAT64=8
  string name
  uint32 offset
  uint8 datatype
  uint32 count
bool is_bigendian #图像大小端存储模式
uint32 point_step #单点的数据字节步长
uint32 row_step   #一行数据的字节步长
uint8[] data      #存储点云的数组，总长度为 row_step * height
bool is_dense     #是否有无效点

7.3.8深度像转激光数据

本节介绍ROS中的一个功能包:depthimage_to_laserscan，顾名思义，该功能包可以将深度图像信息转换成激光雷达信息，应用场景如下:

在诸多SLAM算法中，一般都需要订阅激光雷达数据用于构建地图，**因为激光雷达可以感知周围环境的深度信息，而深度相机也具备感知深度信息的功能，且最初激光雷达价格比价比较昂贵，那么在传感器选型上可以选用深度相机代替激光雷达吗？**

答案是可以的，不过二者发布的消息类型是完全不同的，如果想要实现传感器的置换，那么就需要将深度相机发布的三维的图形信息转换成二维的激光雷达信息，这一功能就是通过depthimage_to_laserscan来实现的。

1.depthimage_to_laserscan简介

1.1原理

1.2优缺点

优点:深度相机的成本一般低于激光雷达，可以降低硬件成本；

缺点: **深度相机较之于激光雷达无论是检测范围还是精度都有不小的差距，SLAM效果可能不如激光雷达理想。**

1.3安装

sudo apt-get install ros-melodic-depthimage-to-laserscan

2.depthimage_to_laserscan节点说明

2.1订阅的Topic

• 输入图像信息。

• 关联图像的相机信息。通常不需要重新映射，因为camera_info将从与image相同的命名空间中进行订阅。

2.2发布的Topic

• 发布转换成的激光雷达类型数据。

2.3参数

• 设置用于生成激光雷达信息的象素行数。

• 两次扫描的时间间隔。

• 返回的最小范围。结合range_max使用，只会获取 range_min 与 range_max 之间的数据。

• 返回的最大范围。结合range_min使用，只会获取 range_min 与 range_max 之间的数据。

• 激光信息的ID。

3.depthimage_to_laserscan使用

3.1编写launch文件

<launch>
    <node pkg="depthimage_to_laserscan" type="depthimage_to_laserscan" name="depthimage_to_laserscan">
        <remap from="image" to="/camera/depth/image_raw" />
        <param name="output_frame_id" value="camera"  />
    </node>
</launch>

3.2修改URDF文件

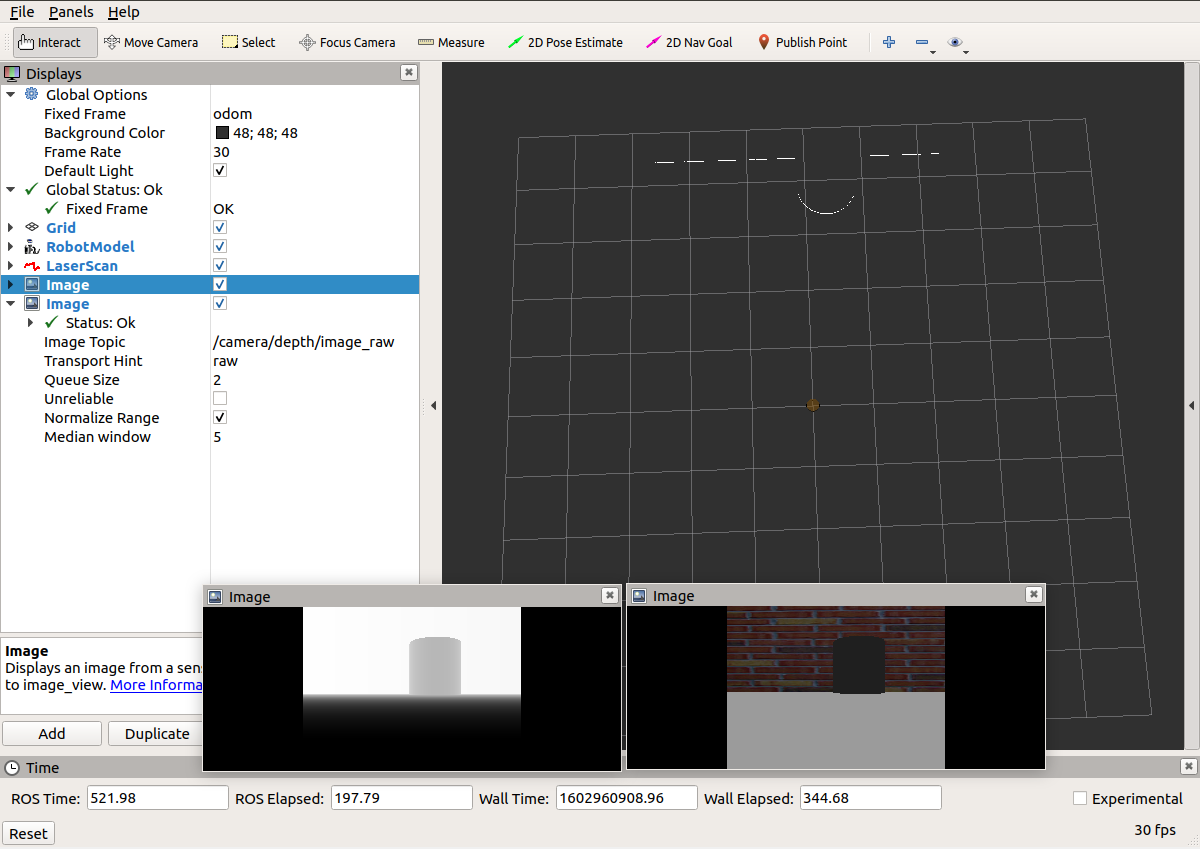

3.3执行

4.SLAM应用

7.4本章小结

• 导航概念以及架构设计
• SLAM概念以及gmapping实现
• 地图的序列化与反序列化
• 定位实现
• 路径规划实现
• 导航中涉及的消息解释
