对于ROS新手而言，可能会有疑问:学习机器人操作系统，实体机器人是必须的吗？答案是否定的，机器人一般价格不菲，为了降低机器人学习、调试成本，在ROS中提供了系统的机器人仿真实现，通过仿真，可以实现大部分需求，本章主要就是围绕“仿真”展开的，比如，本章会介绍:

• 如何创建并显示机器人模型；
• 如何搭建仿真环境；
• 如何实现机器人模型与仿真环境的交互。

• 能够独立使用URDF创建机器人模型，并在Rviz和Gazebo中分别显示；
• 能够使用Gazebo搭建仿真环境；
• 能够使用机器人模型中的传感器(雷达、摄像头、编码器…)获取仿真环境数据。

1.创建并显示机器人模型

2.仿真环境搭建

3.控制机器人运动

4.雷达仿真

5.摄像头仿真

6.1概述

机器人操作系统学习、开发与测试过程中，会遇到诸多问题，比如:

场景1:机器人一般价格不菲，学习ROS要购买一台机器人吗？

场景2:机器人与之交互的外界环境具有多样性，如何实现复杂的环境设计？

场景3:测试时，直接将未经验证的程序部署到实体机器人运行，安全吗？

…

在诸如此类的场景中，ROS中的仿真就显得尤为重要了。

1.概念
机器人系统仿真：是通过计算机对实体机器人系统进行模拟的技术，在 ROS 中，仿真实现涉及的内容主要有三:对机器人建模(URDF)、创建仿真环境(Gazebo)以及感知环境(Rviz)等系统性实现。

2.作用
2.1仿真优势:
仿真在机器人系统研发过程中占有举足轻重的地位，在研发与测试中较之于实体机器人实现，仿真有如下几点的显著优势:

1.低成本:当前机器人成本居高不下，动辄几十万，仿真可以大大降低成本，减小风险

2.高效:搭建的环境更为多样且灵活，可以提高测试效率以及测试覆盖率

3.高安全性:仿真环境下，无需考虑耗损问题

2.2仿真缺陷:
机器人在仿真环境与实际环境下的表现差异较大，换言之，仿真并不能完全做到模拟真实的物理世界，存在一些”失真”的情况，原因:

1.仿真器所使用的物理引擎目前还不能够完全精确模拟真实世界的物理情况

2.仿真器构建的是关节驱动器（电机&齿轮箱）、传感器与信号通信的绝对理想情况，目前不支持模拟实际硬件缺陷或者一些临界状态等情形

3.相关组件
3.1URDF
URDF是 Unified Robot Description Format 的首字母缩写，直译为**统一(标准化)机器人描述格式**，可以以一种 XML 的方式描述机器人的部分结构，比如底盘、摄像头、激光雷达、机械臂以及不同关节的自由度…..,该文件可以被 C++ 内置的解释器转换成可视化的机器人模型，是 ROS 中实现机器人仿真的重要组件

3.2rviz
RViz 是 ROS Visualization Tool 的首字母缩写，直译为ROS的三维可视化工具。它的主要目的是以三维方式显示ROS消息，可以将 数据进行可视化表达。例如:**可以显示机器人模型，可以无需编程就能表达激光测距仪（LRF）传感器中的传感 器到障碍物的距离，RealSense、Kinect或Xtion等三维距离传感器的点云数据（PCD， Point Cloud Data**），从相机获取的图像值等

以“ros- [ROS_DISTRO] -desktop-full”命令安装ROS时，RViz会默认被安装。

运行使用命令rviz或rosrun rviz rviz

如果rviz没有安装，请调用如下命令自行安装:

sudo apt install ros-[ROS_DISTRO]-rviz

3.3 Gazebo
Gazebo是一款3D动态模拟器，用于显示机器人模型并创建仿真环境,能够在复杂的室内和室外环境中准确有效地模拟机器人。与游戏引擎提供**高保真度**的视觉模拟类似，Gazebo提供高保真度的物理模拟，其提供一整套传感器模型，以及对用户和程序非常友好的交互方式。

以“ros- [ROS_DISTRO] -desktop-full”命令安装ROS时，gzebo会默认被安装。

运行使用命令gazebo或rosrun gazebo_ros gazebo

注意1:在 Ubuntu20.04 与 ROS Noetic 环境下，gazebo 启动异常以及解决

问题1:VMware: vmw_ioctl_command error Invalid argument(无效的参数)

解决:

echo "export SVGA_VGPU10=0" >> ~/.bashrc
source .bashrc

问题2:[Err] [REST.cc:205] Error in REST request

解决:

sudo gedit ~/.ignition/fuel/config.yaml
然后将 url : https://api.ignitionfuel.org 使用 # 注释
再添加url: https://api.ignitionrobotics.org

问题3:启动时抛出异常:[gazebo-2] process has died [pid xxx, exit code 255, cmd…..

解决:

killall gzserver  或者
killall gzclient

注意2:如果 gazebo没有安装，请自行安装:

1.添加源:

sudo sh -c 'echo "deb http://packages.osrfoundation.org/gazebo/ubuntu-stable `lsb_release -cs` main"
>
 /etc/apt/sources.list.d/gazebo-stable.list'

wget http://packages.osrfoundation.org/gazebo.key -O - | sudo apt-key add -

2.安装：

sudo apt update

sudo apt install gazebo11
sudo apt install libgazebo11-dev

另请参考:

https://wiki.ros.org/urdf

http://wiki.ros.org/rviz

http://gazebosim.org/tutorials?tut=ros_overview

课程说明:

机器人的系统仿真是一种集成实现，主要包含三部分:

URDF 用于创建机器人模型

Gzebo 用于搭建仿真环境

Rviz 图形化的显示机器人各种传感器感知到的环境信息

三者应用中，只是创建 URDF 意义不大，一般需要结合 Gazebo 或 Rviz 使用，在 Gazebo 或 Rviz 中可以将 URDF 文件解析为图形化的机器人模型，一般的使用组合为:

如果非仿真环境，那么使用 URDF 结合 Rviz 直接显示感知的真实环境信息

如果是仿真环境，那么需要使用** URDF 结合 Gazebo 搭建仿真环境，并结合 Rviz 显示**感知的虚拟环境信息

后续课程安排:

先介绍 URDF 与 Rviz 集成使用，在 Rviz 中只是显示机器人模型，主要用于学习 URDF 语法

再介绍 URDF 与 Gazebo 集成，主要学习 URDF 仿真相关语法以及仿真环境搭建

最后集成 URDF 与 Gazebo 与 Rviz，实现综合应用

素材链接:

https://github.com/zx595306686/sim_demo.git

6.2URDF集成Riz基本流程

前面介绍过，URDF 不能单独使用，需要结合 Rviz 或 Gazebo，URDF 只是一个文件，需要在 Rviz 或 Gazebo 中渲染成图形化的机器人模型，当前，首先演示URDF与Rviz的集成使用，因为URDF与Rviz的集成较之于URDF与Gazebo的集成更为简单，后期，基于Rviz的集成实现，我们再进一步介绍URDF语法。

需求描述:

结果演示:

实现流程：

1. 准备:新建功能包，导入依赖
2. 核心:编写 urdf 文件
3. 核心:在 launch 文件集成 URDF 与 Rviz
4. 在 Rviz 中显示机器人模型

1.创建功能包，导入依赖

2.编写 URDF 文件

<robot name="mycar">
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
        </visual>
    </link>
</robot>

3.在 launch 文件中集成 URDF 与 Rviz

<launch>
    <!-- 设置参数 -->
    <param name="robot_description" textfile="$(find 包名)/urdf/urdf/urdf01_HelloWorld.urdf" />
    <!-- 启动 rviz -->
    <node pkg="rviz" type="rviz" name="rviz" />
</launch>

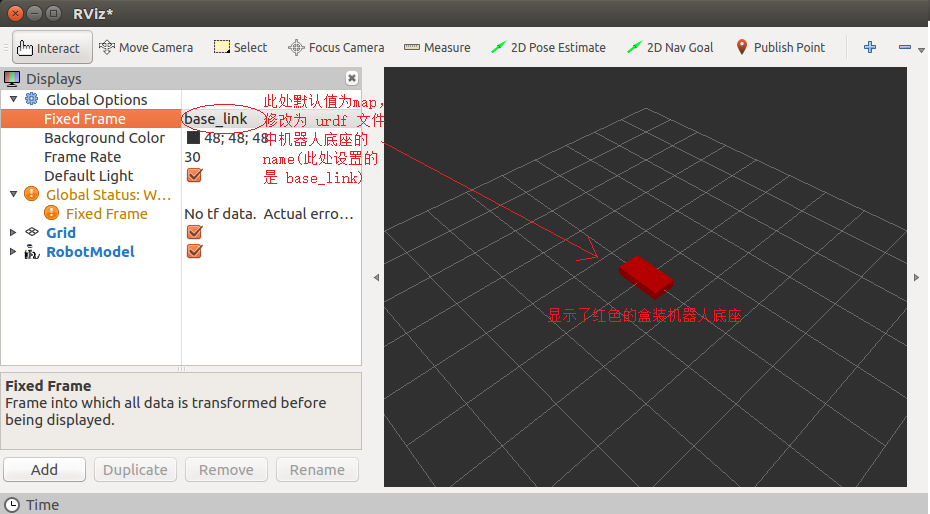

4.在 Rviz 中显示机器人模型

5.优化 rviz 启动

<launch>
    <param name="robot_description" textfile="$(find 包名)/urdf/urdf/urdf01_HelloWorld.urdf" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find 报名)/config/rviz/show_mycar.rviz" />
</launch>

再启动时，就可以包含之前的组件配置了，使用更方便快捷。

6.3URDF语法详解

URDF 文件是一个标准的 XML 文件，在 ROS 中预定义了一系列的标签用于描述机器人模型，机器人模型可能较为复杂，但是 ROS 的 URDF 中机器人的组成却是较为简单，可以主要简化为两部分:连杆(link标签) 与 关节(joint标签)，接下来我们就通过案例了解一下 URDF 中的不同标签:

• robot 根标签，类似于 launch文件中的launch标签
• link 连杆标签
• joint 关节标签
• gazebo 集成gazebo需要使用的标签

另请参考:

• https://wiki.ros.org/urdf/XML

6.3.1URDF语法详解01 robot

robot

1.属性

2.子标签

6.3.2URDF语法详解02_link

link

2.子标签

• visual —-> 描述外观(对应的数据是可视的) - geometry 设置连杆的形状 标签1: box(盒状) + 属性:size=长(x) 宽(y) 高(z) 标签2: cylinder(圆柱) + 属性:radius=半径 length=高度 标签3: sphere(球体) + 属性:radius=半径 标签4: mesh(为连杆添加皮肤) + 属性: filename=资源路径(格式:package:////文件) - origin 设置偏移量与倾斜弧度 属性1: xyz=x偏移 y便宜 z偏移 属性2: rpy=x翻滚 y俯仰 z偏航 (单位是弧度) - metrial 设置材料属性(颜色) 属性: name 标签: color + 属性: rgba=红绿蓝权重值与透明度 (每个权重值以及透明度取值[0,1])
• collision —-> 连杆的碰撞属性
• Inertial —-> 连杆的惯性矩阵

3.案例

需求:分别生成长方体、圆柱与球体的机器人部件

  <link name="base_link">
        <visual>
            <!-- 形状 -->
            <geometry>
                <!-- 长方体的长宽高 -->
                <!-- <box size="0.5 0.3 0.1" /> -->
                <!-- 圆柱，半径和长度 -->
                <!-- <cylinder radius="0.5" length="0.1" /> -->
                <!-- 球体，半径-->
                <!-- <sphere radius="0.3" /> -->
            </geometry>
            <!-- xyz坐标 rpy翻滚俯仰与偏航角度(3.14=180度 1.57=90度) -->
            <origin xyz="0 0 0" rpy="0 0 0" />
            <!-- 颜色: r=red g=green b=blue a=alpha -->
            <material name="black">
                <color rgba="0.7 0.5 0 0.5" />
            </material>
        </visual>
    </link>

6.3.3URDF语法详解03 joint

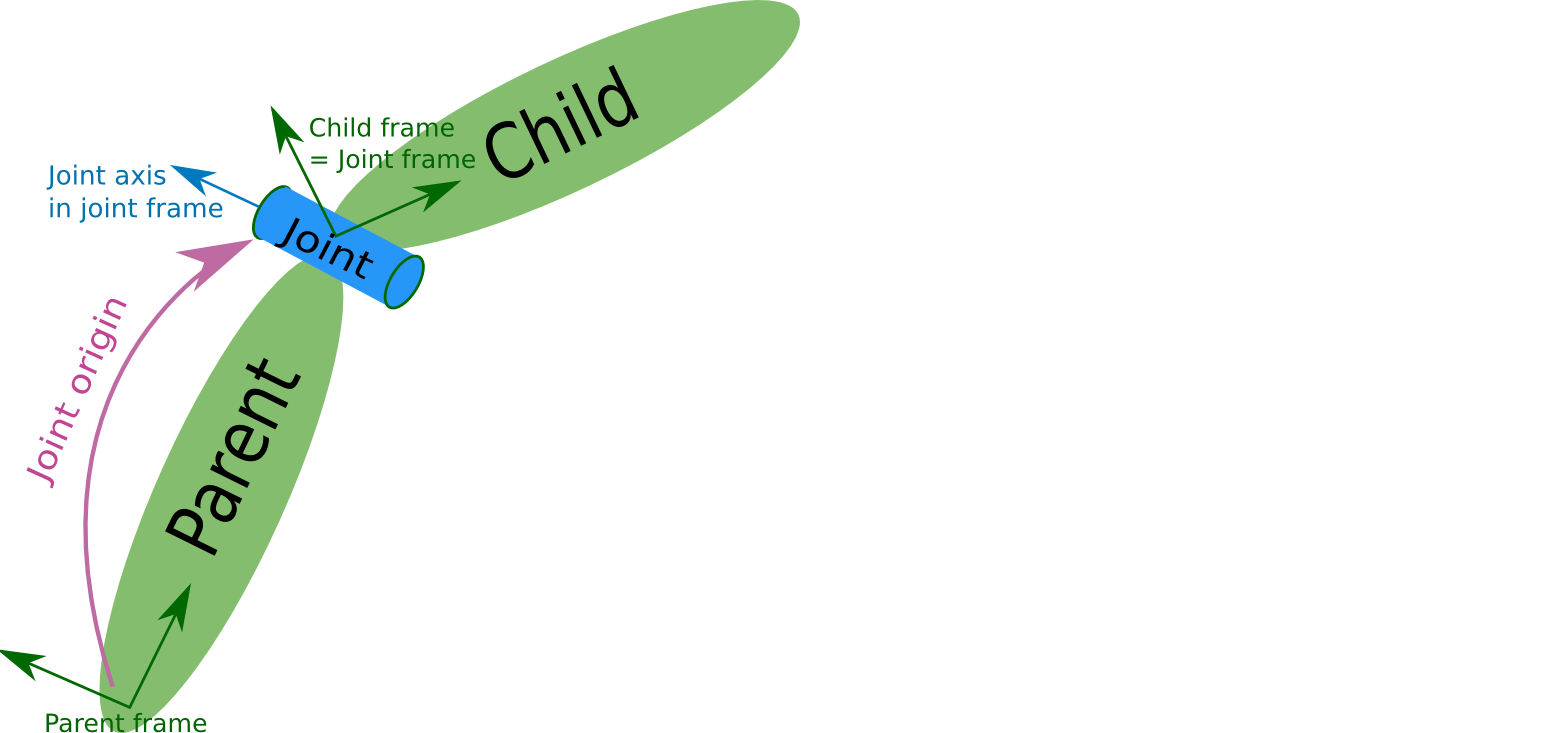

joint

2.子标签

• parent(必需的)parent link的名字是一个强制的属性： - link:父级连杆的名字，是这个link在机器人结构树中的名字。
• child(必需的)child link的名字是一个强制的属性： - link:子级连杆的名字，是这个link在机器人结构树中的名字。
• origin - 属性: xyz=各轴线上的偏移量 rpy=各轴线上的偏移弧度。
• axis - 属性: xyz用于设置围绕哪个关节轴运动。

3.案例

需求:创建机器人模型，底盘为长方体，在长方体的前面添加一摄像头，摄像头可以沿着 Z 轴 360 度旋转。

URDF文件示例如下:

<!--
    需求: 创建机器人模型，底盘为长方体，
         在长方体的前面添加一摄像头，
         摄像头可以沿着 Z 轴 360 度旋转
 -->
<robot name="mycar">
    <!-- 底盘 -->
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="blue">
                <color rgba="0 0 1.0 0.5" />
            </material>
        </visual>
    </link>
    <!-- 摄像头 -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="0.02 0.05 0.05" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="red">
                <color rgba="1 0 0 0.5" />
            </material>
        </visual>
    </link>
    <!-- 关节 -->
    <joint name="camera2baselink" type="continuous">
        <parent link="base_link"/>
        <child link="camera" />
        <!-- 需要计算两个 link 的物理中心之间的偏移量 -->
        <origin xyz="0.2 0 0.075" rpy="0 0 0" />
        <axis xyz="0 0 1" />
    </joint>
</robot>

launch文件示例如下:

<launch>
    <param name="robot_description" textfile="$(find urdf_rviz_demo)/urdf/urdf/urdf03_joint.urdf" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find urdf_rviz_demo)/config/helloworld.rviz" />
    <!-- 添加关节状态发布节点 -->
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" />
    <!-- 添加机器人状态发布节点 -->
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />
    <!-- 可选:用于控制关节运动的节点 -->
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" />
</launch>

 <!-- 添加关节状态发布节点 -->
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" />
    <!-- 添加机器人状态发布节点 -->
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />

 <!-- 可选:用于控制关节运动的节点 -->
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" />

4.base_footprint优化urdf

<!--
    使用 base_footprint 优化
-->
<robot name="mycar">
    <!-- 设置一个原点(机器人中心点的投影) -->
    <link name="base_footprint">
        <visual>
            <geometry>
                <sphere radius="0.001" />
            </geometry>
        </visual>
    </link>
    <!-- 添加底盘 -->
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="blue">
                <color rgba="0 0 1.0 0.5" />
            </material>
        </visual>
    </link>
    <!-- 底盘与原点连接的关节 -->
    <joint name="base_link2base_footprint" type="fixed">
        <parent link="base_footprint" />
        <child link="base_link" />
        <origin xyz="0 0 0.05" />
    </joint>
    <!-- 添加摄像头 -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="0.02 0.05 0.05" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="red">
                <color rgba="1 0 0 0.5" />
            </material>
        </visual>
    </link>
    <!-- 关节 -->
    <joint name="camera2baselink" type="continuous">
        <parent link="base_link"/>
        <child link="camera" />
        <origin xyz="0.2 0 0.075" rpy="0 0 0" />
        <axis xyz="0 0 1" />
    </joint>
</robot>

5.遇到问题以及解决

问题1:

UnicodeEncodeError: 'ascii' codec can't encode characters in position 463-464: ordinal not in range(128)
[joint_state_publisher-3] process has died [pid 4443, exit code 1, cmd /opt/ros/melodic/lib/joint_state_publisher/joint_state_publisher __name:=joint_state_publisher __log:=/home/rosmelodic/.ros/log/b38967c0-0acb-11eb-aee3-0800278ee10c/joint_state_publisher-3.log].
log file: /home/rosmelodic/.ros/log/b38967c0-0acb-11eb-aee3-0800278ee10c/joint_state_publisher-3*.log

rviz中提示坐标变换异常，导致机器人部件显示结构异常

原因:编码问题导致的

解决:去除URDF中的中文注释

问题2:[ERROR] [1584370263.037038]: Could not find the GUI, install the ‘joint_state_publisher_gui’ package

解决:sudo apt install ros-noetic-joint-state-publisher-gui

6.3.4URDF练习

6.3.4 URDF练习

需求描述:

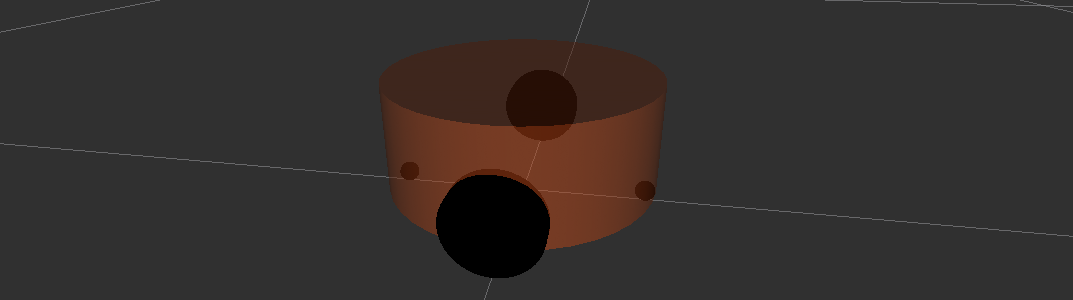

结果演示:实现流程:

1. 新建 urdf 文件，并与 launch 文件集成
2. 搭建底盘
3. 在底盘上添加两个驱动轮
4. 在底盘上添加两个万向轮

1.新建urdf以及launch文件

<robot name="mycar">
    <!-- 设置 base_footprint  -->
    <link name="base_footprint">
        <visual>
            <geometry>
                <sphere radius="0.001" />
            </geometry>
        </visual>
    </link>
    <!-- 添加底盘 -->
    <!-- 添加驱动轮 -->
    <!-- 添加万向轮(支撑轮) -->
</robot>

launch 文件:

<launch>
    <!-- 将 urdf 文件内容设置进参数服务器 -->
    <param name="robot_description" textfile="$(find demo01_urdf_helloworld)/urdf/urdf/test.urdf" />
    <!-- 启动 rivz -->
    <node pkg="rviz" type="rviz" name="rviz_test" args="-d $(find demo01_urdf_helloworld)/config/helloworld.rviz" />
    <!-- 启动机器人状态和关节状态发布节点 -->
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" />
    <!-- 启动图形化的控制关节运动节点 -->
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" />
</launch>

2.底盘搭建

<!--
        参数
            形状:圆柱
            半径:10     cm
            高度:8      cm
            离地:1.5    cm
    -->
    <link name="base_link">
        <visual>
            <geometry>
                <cylinder radius="0.1" length="0.08" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="yellow">
                <color rgba="0.8 0.3 0.1 0.5" />
            </material>
        </visual>
    </link>
    <joint name="base_link2base_footprint" type="fixed">
        <parent link="base_footprint" />
        <child link="base_link"/>
        <origin xyz="0 0 0.055" />
    </joint>

3.添加驱动轮

<!-- 添加驱动轮 -->
    <!--
        驱动轮是侧翻的圆柱
        参数
            半径: 3.25 cm
            宽度: 1.5  cm
            颜色: 黑色
        关节设置:
            x = 0
            y = 底盘的半径 + 轮胎宽度 / 2
            z = 离地间距 + 底盘长度 / 2 - 轮胎半径 = 1.5 + 4 - 3.25 = 2.25(cm)
            axis = 0 1 0
    -->
    <link name="left_wheel">
        <visual>
            <geometry>
                <cylinder radius="0.0325" length="0.015" />
            </geometry>
            <origin xyz="0 0 0" rpy="1.5705 0 0" />
            <material name="black">
                <color rgba="0.0 0.0 0.0 1.0" />
            </material>
        </visual>
    </link>
    <joint name="left_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="left_wheel" />
        <origin xyz="0 0.1 -0.0225" />
        <axis xyz="0 1 0" />
    </joint>
    <link name="right_wheel">
        <visual>
            <geometry>
                <cylinder radius="0.0325" length="0.015" />
            </geometry>
            <origin xyz="0 0 0" rpy="1.5705 0 0" />
            <material name="black">
                <color rgba="0.0 0.0 0.0 1.0" />
            </material>
        </visual>
    </link>
    <joint name="right_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="right_wheel" />
        <origin xyz="0 -0.1 -0.0225" />
        <axis xyz="0 1 0" />
    </joint>

4.添加万向轮

<!-- 添加万向轮(支撑轮) -->
    <!--
        参数
            形状: 球体
            半径: 0.75 cm
            颜色: 黑色
        关节设置:
            x = 自定义(底盘半径 - 万向轮半径) = 0.1 - 0.0075 = 0.0925(cm)
            y = 0
            z = 底盘长度 / 2 + 离地间距 / 2 = 0.08 / 2 + 0.015 / 2 = 0.0475
            axis= 1 1 1
    -->
    <link name="front_wheel">
        <visual>
            <geometry>
                <sphere radius="0.0075" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="black">
                <color rgba="0.0 0.0 0.0 1.0" />
            </material>
        </visual>
    </link>
    <joint name="front_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="front_wheel" />
        <origin xyz="0.0925 0 -0.0475" />
        <axis xyz="1 1 1" />
    </joint>
    <link name="back_wheel">
        <visual>
            <geometry>
                <sphere radius="0.0075" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="black">
                <color rgba="0.0 0.0 0.0 1.0" />
            </material>
        </visual>
    </link>
    <joint name="back_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="back_wheel" />
        <origin xyz="-0.0925 0 -0.0475" />
        <axis xyz="1 1 1" />
    </joint>

思考:

• 上述代码实现存在什么问题吗？比如复用性！

6.3.5URDF工具

在 ROS 中，提供了一些工具来方便 URDF 文件的编写，比如:

• check_urdf命令可以检查复杂的 urdf 文件是否存在语法问题
• urdf_to_graphiz命令可以查看 urdf 模型结构，显示不同 link 的层级关系

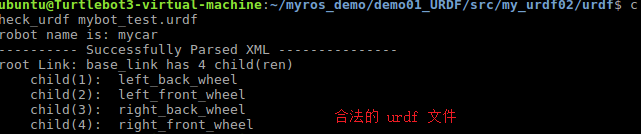

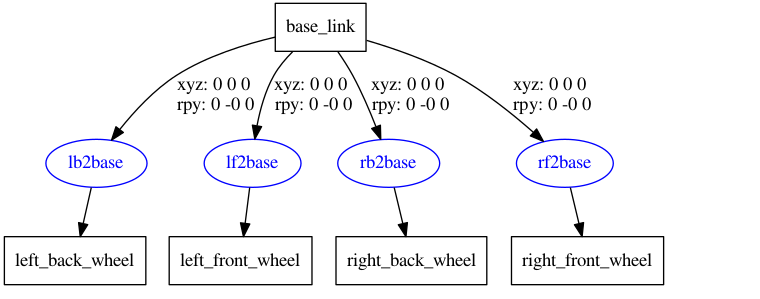

1.check_urdf 语法检查

2.urdf_to_graphiz 结构查看

6.4URDF优化 acro

前面 URDF 文件构建机器人模型的过程中，存在若干问题。

原理

作用

另请参考:

• http://wiki.ros.org/xacro

6.4.1 Acro快速体验

目的:简单了解 xacro 的基本语法。

需求描述:

准备:

1.Xacro文件编写

<robot name="mycar" xmlns:xacro="http://wiki.ros.org/xacro">
  <！--
    上节案例存在的缺陷：
        1、代码复用问题：——>  Xacro宏（函数）
        2、参数设计：——> Xacro变量
    -->
    <!-- 属性封装 -->
    <xacro:property name="wheel_radius" value="0.0325" />
    <xacro:property name="wheel_length" value="0.0015" />
    <xacro:property name="PI" value="3.1415927" />
    <xacro:property name="base_link_length" value="0.08" /> #车体高度
    <xacro:property name="lidi_space" value="0.015" />  #离地间距
    <!-- 宏 -->
    <xacro:macro name="wheel_func" params="wheel_name flag" >
        <link name="${wheel_name}_wheel">
            <visual>
                <geometry>
                    <cylinder radius="${wheel_radius}" length="${wheel_length}" />
                </geometry>
                <origin xyz="0 0 0" rpy="${PI / 2} 0 0" />
                <material name="wheel_color">
                    <color rgba="0 0 0 0.3" />
                </material>
            </visual>
        </link>
        <!-- 3-2.joint -->
        <joint name="${wheel_name}2link" type="continuous">
            <parent link="base_link"  />
            <child link="${wheel_name}_wheel" />
            <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径
            -->
            <origin xyz="0 ${0.1 * flag} ${(base_link_length / 2 + lidi_space - wheel_radius) * -1}" rpy="0 0 0" />
            <axis xyz="0 1 0" />
        </joint>
    </xacro:macro>
    <xacro:wheel_func wheel_name="left" flag="1" />
    <xacro:wheel_func wheel_name="right" flag="-1" />
</robot>

2.Xacro文件转换成 urdf 文件

<?xml version="1.0" ?>
<!-- =================================================================================== -->
<!-- |    This document was autogenerated by xacro from test.xacro                     | -->
<!-- |    EDITING THIS FILE BY HAND IS NOT RECOMMENDED                                 | -->
<!-- =================================================================================== -->
<robot name="mycar">
  <link name="left_wheel">
    <visual>
      <geometry>
        <cylinder length="0.0015" radius="0.0325"/>
      </geometry>
      <origin rpy="1.57079635 0 0" xyz="0 0 0"/>
      <material name="wheel_color">
        <color rgba="0 0 0 0.3"/>
      </material>
    </visual>
  </link>
  <!-- 3-2.joint -->
  <joint name="left2link" type="continuous">
    <parent link="base_link"/>
    <child link="left_wheel"/>
    <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径
            -->
    <origin rpy="0 0 0" xyz="0 0.1 -0.0225"/>
    <axis xyz="0 1 0"/>
  </joint>
  <link name="right_wheel">
    <visual>
      <geometry>
        <cylinder length="0.0015" radius="0.0325"/>
      </geometry>
      <origin rpy="1.57079635 0 0" xyz="0 0 0"/>
      <material name="wheel_color">
        <color rgba="0 0 0 0.3"/>
      </material>
    </visual>
  </link>
  <!-- 3-2.joint -->
  <joint name="right2link" type="continuous">
    <parent link="base_link"/>
    <child link="right_wheel"/>
    <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径
            -->
    <origin rpy="0 0 0" xyz="0 -0.1 -0.0225"/>
    <axis xyz="0 1 0"/>
  </joint>
</robot>

注意: 该案例编写生成的是非法的 URDF 文件，目的在于演示 Xacro 的极简使用以及优点。

6.4.2 Acro语法详解

6.4.2 Xacro_语法详解

属性**定义**

<xacro:property name="xxxx" value="yyyy" />
<xacro:property name="PI" value="3.1415937" />  #举例
<xacro:property name="radius" value="0.03" />    #举例

属性**调用**

${属性名称}
<Myuseproperty123 name="${PI}" />
<Myuseproperty456 name="${radius}" />

算数**运算**

${数学表达式}
<Myuseproperty789 result="${PI / 2}" />

2.宏

宏定义

<xacro:macro name="宏名称" params="参数列表(多参数之间使用空格分隔)">
    .....
    参数调用格式: ${参数名}
</xacro:macro>

宏调用

<xacro:宏名称 参数1=xxx 参数2=xxx/>

3.文件包含

机器人由多部件组成，不同部件可能封装为单独的 xacro 文件，最后再将不同的文件集成，组合为完整机器人，可以使用文件包含实现

文件包含

<robot name="xxx" xmlns:xacro="http://wiki.ros.org/xacro">
      <xacro:include filename="my_base.xacro" />
      <xacro:include filename="my_camera.xacro" />
      <xacro:include filename="my_laser.xacro" />
      ....
</robot>

6.4.3 Acro完整使用流程

需求描述:

结果演示:

1.编写 Xacro 文件v

<!--
    使用 xacro 优化 URDF 版的小车底盘实现：
    实现思路:
    1.将一些常量、变量封装为 xacro:property
      比如:PI 值、小车底盘半径、离地间距、车轮半径、宽度 ....
    2.使用 宏 封装驱动轮以及支撑轮实现，调用相关宏生成驱动轮与支撑轮
-->
<!-- 根标签，必须声明 xmlns:xacro -->
<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <!-- 封装变量、常量 -->
    <xacro:property name="PI" value="3.141"/>
    <!-- 宏:黑色设置 -->
    <material name="black">
        <color rgba="0.0 0.0 0.0 1.0" />
    </material>
    <!-- 底盘属性 -->
    <xacro:property name="base_footprint_radius" value="0.001" /> <!-- base_footprint 半径  -->
    <xacro:property name="base_link_radius" value="0.1" /> <!-- base_link 半径 -->
    <xacro:property name="base_link_length" value="0.08" /> <!-- base_link 长 -->
    <xacro:property name="earth_space" value="0.015" /> <!-- 离地间距 -->
    <!-- 底盘 -->
    <link name="base_footprint">
      <visual>
        <geometry>
          <sphere radius="${base_footprint_radius}" />
        </geometry>
      </visual>
    </link>
    <link name="base_link">
      <visual>
        <geometry>
          <cylinder radius="${base_link_radius}" length="${base_link_length}" />
        </geometry>
        <origin xyz="0 0 0" rpy="0 0 0" />
        <material name="yellow">
          <color rgba="0.5 0.3 0.0 0.5" />
        </material>
      </visual>
    </link>
    <joint name="base_link2base_footprint" type="fixed">
      <parent link="base_footprint" />
      <child link="base_link" />
      <origin xyz="0 0 ${earth_space + base_link_length / 2 }" />
    </joint>
    <!-- 驱动轮 -->
    <!-- 驱动轮属性 -->
    <xacro:property name="wheel_radius" value="0.0325" /><!-- 半径 -->
    <xacro:property name="wheel_length" value="0.015" /><!-- 宽度 -->
    <!-- 驱动轮宏实现 -->
    <xacro:macro name="add_wheels" params="name flag">
      <link name="${name}_wheel">
        <visual>
          <geometry>
            <cylinder radius="${wheel_radius}" length="${wheel_length}" />
          </geometry>
          <origin xyz="0.0 0.0 0.0" rpy="${PI / 2} 0.0 0.0" />
          <material name="black" />
        </visual>
      </link>
      <joint name="${name}_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="${name}_wheel" />
        <origin xyz="0 ${flag * base_link_radius} ${-(earth_space + base_link_length / 2 - wheel_radius) }" />
        <axis xyz="0 1 0" />
      </joint>
    </xacro:macro>
    <xacro:add_wheels name="left" flag="1" />
    <xacro:add_wheels name="right" flag="-1" />
    <!-- 支撑轮 -->
    <!-- 支撑轮属性 -->
    <xacro:property name="support_wheel_radius" value="0.0075" /> <!-- 支撑轮半径 -->
    <!-- 支撑轮宏 -->
    <xacro:macro name="add_support_wheel" params="name flag" >
      <link name="${name}_wheel">
        <visual>
            <geometry>
                <sphere radius="${support_wheel_radius}" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="black" />
        </visual>
      </link>
      <joint name="${name}_wheel2base_link" type="continuous">
          <parent link="base_link" />
          <child link="${name}_wheel" />
          <origin xyz="${flag * (base_link_radius - support_wheel_radius)} 0 ${-(base_link_length / 2 + earth_space / 2)}" />
          <axis xyz="1 1 1" />
      </joint>
    </xacro:macro>
    <xacro:add_support_wheel name="front" flag="1" />
    <xacro:add_support_wheel name="back" flag="-1" />
</robot>

2.集成launch文件

方式1**:**先将 xacro 文件转换出 urdf 文件，然后集成

<launch>
    <param name="robot_description" textfile="$(find demo01_urdf_helloworld)/urdf/xacro/my_base.urdf" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find demo01_urdf_helloworld)/config/helloworld.rviz" />
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" output="screen" />
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" output="screen" />
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" output="screen" />
</launch>

方式2:在 launch 文件中直接加载 xacro(建议使用)

<launch>
    <param name="robot_description" command="$(find xacro)/xacro $(find demo01_urdf_helloworld)/urdf/xacro/my_base.urdf.xacro" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find demo01_urdf_helloworld)/config/helloworld.rviz" />
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" output="screen" />
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" output="screen" />
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" output="screen" />
</launch>

核心代码:

<param name="robot_description" command="$(find xacro)/xacro $(find demo01_urdf_helloworld)/urdf/xacro/my_base.urdf.xacro" />

加载**robot_description时使用command属性**，属性值就是调用 xacro 功能包的 xacro 程序直接解析 xacro 文件。

6.4.4 Acro实操

需求描述:

结果演示:

实现分析:

实现流程:

1. **<font style="color:rgb(51, 51, 51);">首先编写摄像头和雷达的 xacro 文件</font>**
2. **<font style="color:rgb(51, 51, 51);">然后再编写一个组合文件，组合底盘、摄像头与雷达</font>**
3. **<font style="color:rgb(51, 51, 51);">最后，通过 launch 文件启动 Rviz 并显示模型</font>**

1.摄像头和雷达 Xacro 文件实现

摄像头 xacro 文件:

<!-- 摄像头相关的 xacro 文件 -->
<robot name="my_camera" xmlns:xacro="http://wiki.ros.org/xacro">
    <!-- 摄像头属性 -->
    <xacro:property name="camera_length" value="0.01" /> <!-- 摄像头长度(x) -->
    <xacro:property name="camera_width" value="0.025" /> <!-- 摄像头宽度(y) -->
    <xacro:property name="camera_height" value="0.025" /> <!-- 摄像头高度(z) -->
    <xacro:property name="camera_x" value="0.08" /> <!-- 摄像头安装的x坐标 -->
    <xacro:property name="camera_y" value="0.0" /> <!-- 摄像头安装的y坐标 -->
    <xacro:property name="camera_z" value="${base_link_length / 2 + camera_height / 2}" /> <!-- 摄像头安装的z坐标:底盘高度 / 2 + 摄像头高度 / 2  -->
    <!-- 摄像头关节以及link -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="${camera_length} ${camera_width} ${camera_height}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="black" />
        </visual>
    </link>
    <joint name="camera2base_link" type="fixed">  #type是固定的fixed的
        <parent link="base_link" />
        <child link="camera" />
        <origin xyz="${camera_x} ${camera_y} ${camera_z}" />
    </joint>
</robot>

雷达 xacro 文件:

<!--
    小车底盘添加雷达
-->
<robot name="my_laser" xmlns:xacro="http://wiki.ros.org/xacro">
    <!-- 雷达支架 -->
    <xacro:property name="support_length" value="0.15" /> <!-- 支架长度 -->
    <xacro:property name="support_radius" value="0.01" /> <!-- 支架半径 -->
    <xacro:property name="support_x" value="0.0" /> <!-- 支架安装的x坐标 -->
    <xacro:property name="support_y" value="0.0" /> <!-- 支架安装的y坐标 -->
    <xacro:property name="support_z" value="${base_link_length / 2 + support_length / 2}" /> <!-- 支架安装的z坐标:底盘高度 / 2 + 支架高度 / 2  -->
    <link name="support">
        <visual>
            <geometry>
                <cylinder radius="${support_radius}" length="${support_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="red">
                <color rgba="0.8 0.2 0.0 0.8" />
            </material>
        </visual>
    </link>
    <joint name="support2base_link" type="fixed">
        <parent link="base_link" />
        <child link="support" />
        <origin xyz="${support_x} ${support_y} ${support_z}" />
    </joint>
    <!-- 雷达属性 -->
    <xacro:property name="laser_length" value="0.05" /> <!-- 雷达长度 -->
    <xacro:property name="laser_radius" value="0.03" /> <!-- 雷达半径 -->
    <xacro:property name="laser_x" value="0.0" /> <!-- 雷达安装的x坐标 -->
    <xacro:property name="laser_y" value="0.0" /> <!-- 雷达安装的y坐标 -->
    <xacro:property name="laser_z" value="${support_length / 2 + laser_length / 2}" /> <!-- 雷达安装的z坐标:支架高度 / 2 + 雷达高度 / 2  -->
    <!-- 雷达关节以及link -->
    <link name="laser">
        <visual>
            <geometry>
                <cylinder radius="${laser_radius}" length="${laser_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="black" />
        </visual>
    </link>
    <joint name="laser2support" type="fixed">
        <parent link="support" />
        <child link="laser" />
        <origin xyz="${laser_x} ${laser_y} ${laser_z}" />
    </joint>
</robot>

2.组合底盘摄像头与雷达的 xacro 文件

<!-- 组合小车底盘与摄像头与雷达 -->
<robot name="my_car_camera" xmlns:xacro="http://wiki.ros.org/xacro">
    <xacro:include filename="my_base.urdf.xacro" />
    <xacro:include filename="my_camera.urdf.xacro" />
    <xacro:include filename="my_laser.urdf.xacro" />
</robot>

3.launch 文件

<launch>
    <param name="robot_description" command="$(find xacro)/xacro $(find demo01_urdf_helloworld)/urdf/xacro/my_base_camera_laser.urdf.xacro" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find demo01_urdf_helloworld)/config/helloworld.rviz" />
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" output="screen" />
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" output="screen" />
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" output="screen" />
</launch>

6.5Rwz中控制机器人模型运动

通过 URDF 结合 rviz 可以创建并显示机器人模型，不过，当前实现的只是静态模型，如何控制模型的运动呢？在此，可以调用 Arbotix 实现此功能。

简介

Arbotix:Arbotix 是一款控制电机、舵机的控制板，并提供相应的 ros 功能包，这个功能包的功能不仅可以驱动真实的 Arbotix 控制板，它还提供一个差速控制器，通过接受速度控制指令更新机器人的 joint 状态，从而帮助我们实现机器人在 rviz 中的运动。

这个差速控制器在 arbotix_python 程序包中，完整的 arbotix 程序包还包括多种控制器，分别对应 dynamixel 电机、多关节机械臂以及不同形状的夹持器。

6.5.1 Arbotixl使用流程

接下来，通过一个案例演示 arbotix 的使用。

需求描述:

结果演示:

实现流程:

1. **<font style="color:rgb(51, 51, 51);">安装 Arbotix</font>**
2. **<font style="color:rgb(51, 51, 51);">创建新功能包，准备机器人 urdf、xacro 文件</font>**
3. **<font style="color:rgb(51, 51, 51);">添加 Arbotix 配置文件</font>**
4. **<font style="color:rgb(51, 51, 51);">编写 launch 文件配置 Arbotix</font>**
5. **<font style="color:rgb(51, 51, 51);">启动 launch 文件并控制机器人模型运动</font>**

1.安装 Arbotix

方式1:命令行调用

sudo apt-get install ros-<<VersionName()>>-arbotix

方式2:源码安装

git clone https://github.com/vanadiumlabs/arbotix_ros.git

2.创建新功能包，准备机器人 urdf、xacro

3.添加 arbotix 所需的配置文件

添加 arbotix 所需配置文件

# 该文件是控制器配置,一个机器人模型可能有多个控制器，比如: 底盘、机械臂、夹持器(机械手)....
# 因此，根 name 是 controller
controllers: {
   # 单控制器设置
   base_controller: {
          #类型: 差速控制器
       type: diff_controller,
       #参考坐标
       base_frame_id: base_footprint,
       #两个轮子之间的间距
       base_width: 0.2,
       #控制频率
       ticks_meter: 2000,
       #PID控制参数，使机器人车轮快速达到预期速度
       Kp: 12,
       Kd: 12,
       Ki: 0,
       Ko: 50,
       #加速限制
       accel_limit: 1.0
    }
}

另请参考: http://wiki.ros.org/arbotix_python/diff_controller

4.launch 文件中配置 arbotix 节点

launch 示例代码

<node name="arbotix" pkg="arbotix_python" type="arbotix_driver" output="screen">
     <rosparam file="$(find my_urdf05_rviz)/config/hello.yaml" command="load" />
     <param name="sim" value="true" />
</node>

代码解释:

5.启动 launch 文件并控制机器人模型运动

启动launch:roslaunch xxxx ….launch

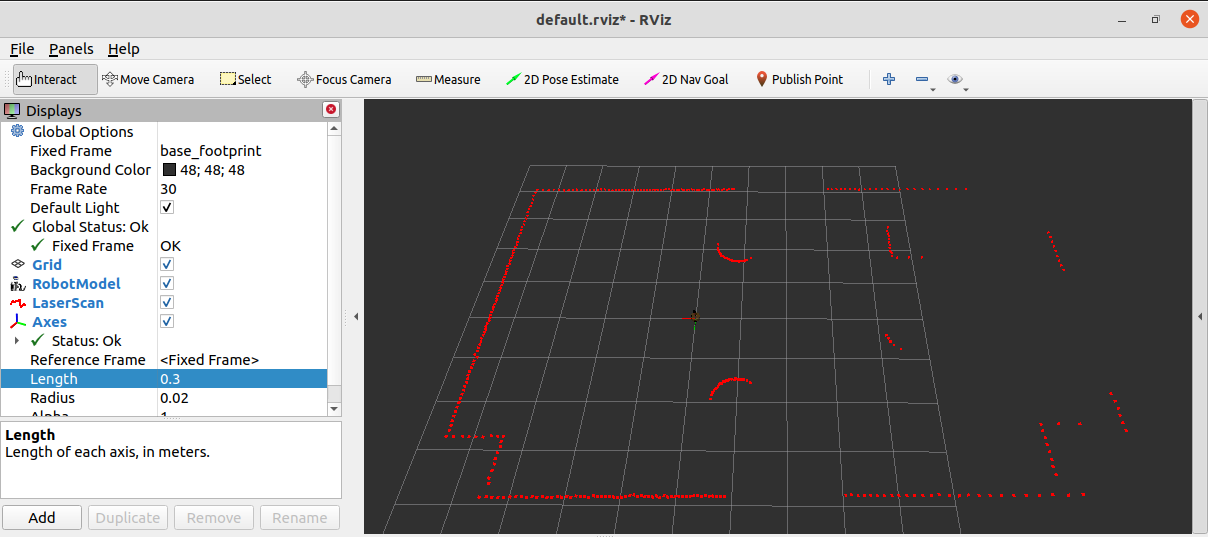

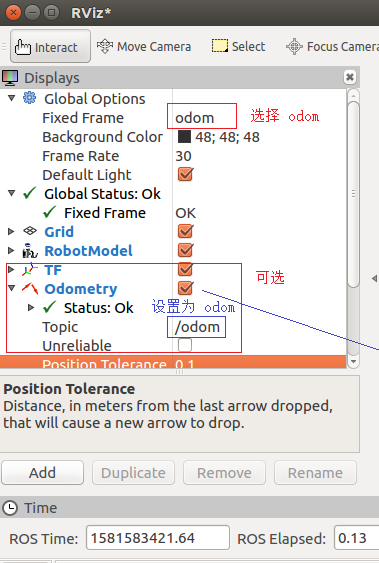

配置 rviz:

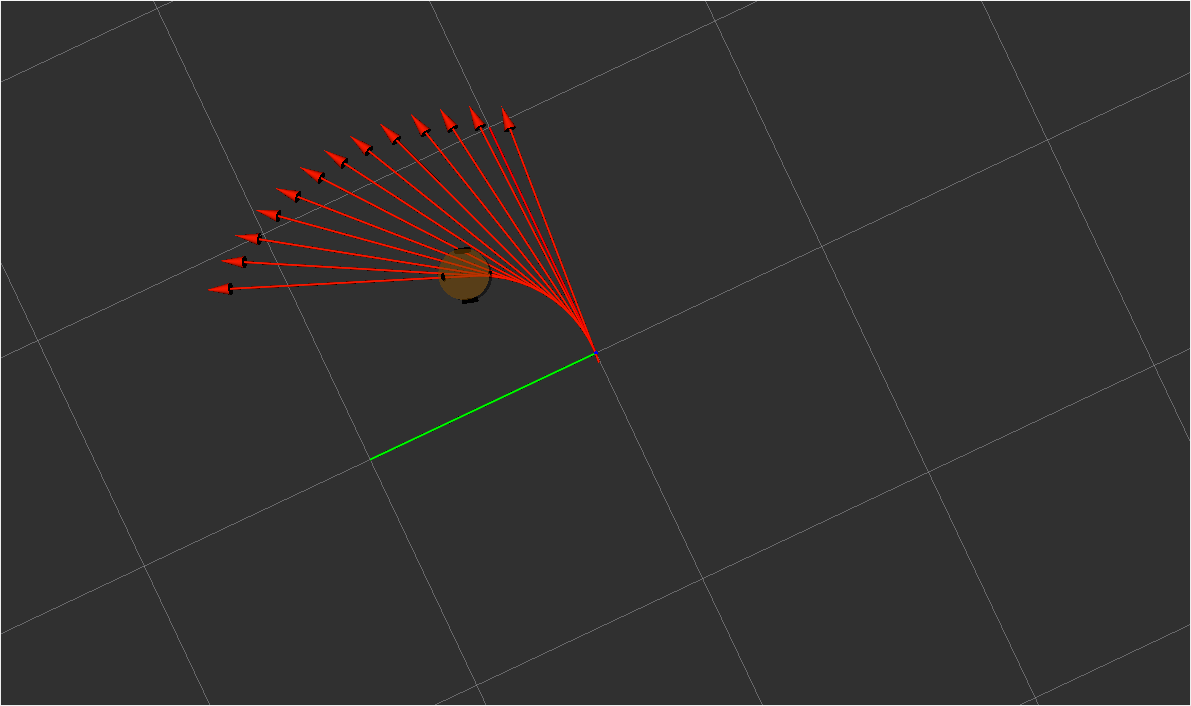

控制小车运动:

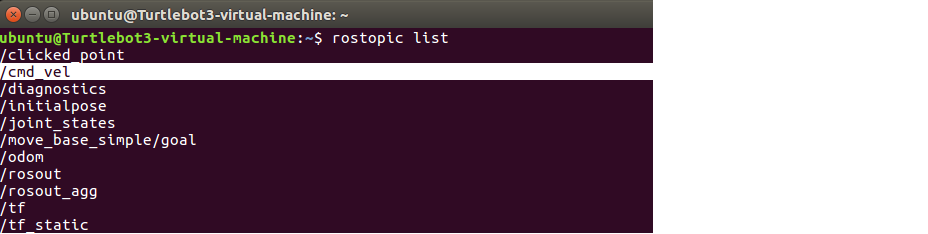

此时调用 rostopic list 会发现一个熟悉的话题: /cmd_vel 也就说我们可以发布 cmd_vel 话题消息控制小陈运动了，该实现策略有多种，可以另行编写节点，或者更简单些可以直接通过如下命令发布消息:

rostopic pub -r 10 /cmd_vel geometry_msgs/Twist '{linear: {x: 0.2, y: 0, z: 0}, angular: {x: 0, y: 0, z: 0.5}}'

现在，小车就可以运动起来了。

6.6URDF集成 Gazebo

URDF 需要集成进 Rviz 或 Gazebo 才能显示可视化的机器人模型，前面已经介绍了URDF 与 Rviz 的集成，本节主要介绍:

• URDF 与 Gazebo 的基本集成流程；
• 如果要在 Gazebo 中显示机器人模型，URDF 需要做的一些额外配置；
• 关于Gazebo仿真环境的搭建。

6.6.1URDF与 Gazebo基本

URDF 与 Gazebo 集成流程与 Rviz 实现类似，主要步骤如下:

1. **<font style="color:rgb(51, 51, 51);">创建功能包，导入依赖项</font>**
2. **<font style="color:rgb(51, 51, 51);">编写 URDF 或 Xacro 文件</font>**
3. **<font style="color:rgb(51, 51, 51);">启动 Gazebo 并显示机器人模型</font>**

1.创建功能包

3.启动Gazebo并显示模型

<launch>
    <!--第一步 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" textfile="$(find demo02_urdf_gazebo)/urdf/urdf01_helloworld.urdf" />
    <!-- 第二步 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch" />
    <!-- 第三步 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

代码解释:

<include file="$(find gazebo_ros)/launch/empty_world.launch" />
<!-- 启动 Gazebo 的仿真环境，当前环境为空环境 -->

<node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
<!--
    在 Gazebo 中加载一个机器人模型，该功能由 gazebo_ros 下的 spawn_model 提供:
    -urdf 加载的是 urdf 文件
    -model mycar 模型名称是 mycar
    -param robot_description 从参数 robot_description 中载入模型
    -x 模型载入的 x 坐标
    -y 模型载入的 y 坐标
    -z 模型载入的 z 坐标
-->

6.6.2URDF集成 Gazebo相关设置

1.collision（区别第一点）

2.inertial（区别第二点）

球体惯性矩阵

<!-- Macro for inertia matrix -->
    <xacro:macro name="sphere_inertial_matrix" params="m r">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${2*m*r*r/5}" ixy="0" ixz="0"
                iyy="${2*m*r*r/5}" iyz="0"
                izz="${2*m*r*r/5}" />
        </inertial>
    </xacro:macro>

圆柱惯性矩阵

<xacro:macro name="cylinder_inertial_matrix" params="m r h">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${m*(3*r*r+h*h)/12}" ixy = "0" ixz = "0"
                iyy="${m*(3*r*r+h*h)/12}" iyz = "0"
                izz="${m*r*r/2}" />
        </inertial>
    </xacro:macro>

立方体惯性矩阵

 <xacro:macro name="Box_inertial_matrix" params="m l w h">
       <inertial>
               <mass value="${m}" />
               <inertia ixx="${m*(h*h + l*l)/12}" ixy = "0" ixz = "0"
                   iyy="${m*(w*w + l*l)/12}" iyz= "0"
                   izz="${m*(w*w + h*h)/12}" />
       </inertial>
   </xacro:macro>

需要注意的是，原则上，除了 base_footprint 外，机器人的每个刚体部分都需要设置惯性矩阵，且惯性矩阵必须经计算得出，如果随意定义刚体部分的惯性矩阵，那么可能会导致机器人在 Gazebo 中出现抖动，移动等现象。

3.颜色设置（区别第三点）

<gazebo reference="link节点名称">
     <material>Gazebo/Blue</material>
</gazebo>

PS：material 标签中，设置的值区分大小写，颜色可以设置为 Red Blue Green Black …..

6.6.3URDF集成 Gazebo实操

需求描述:

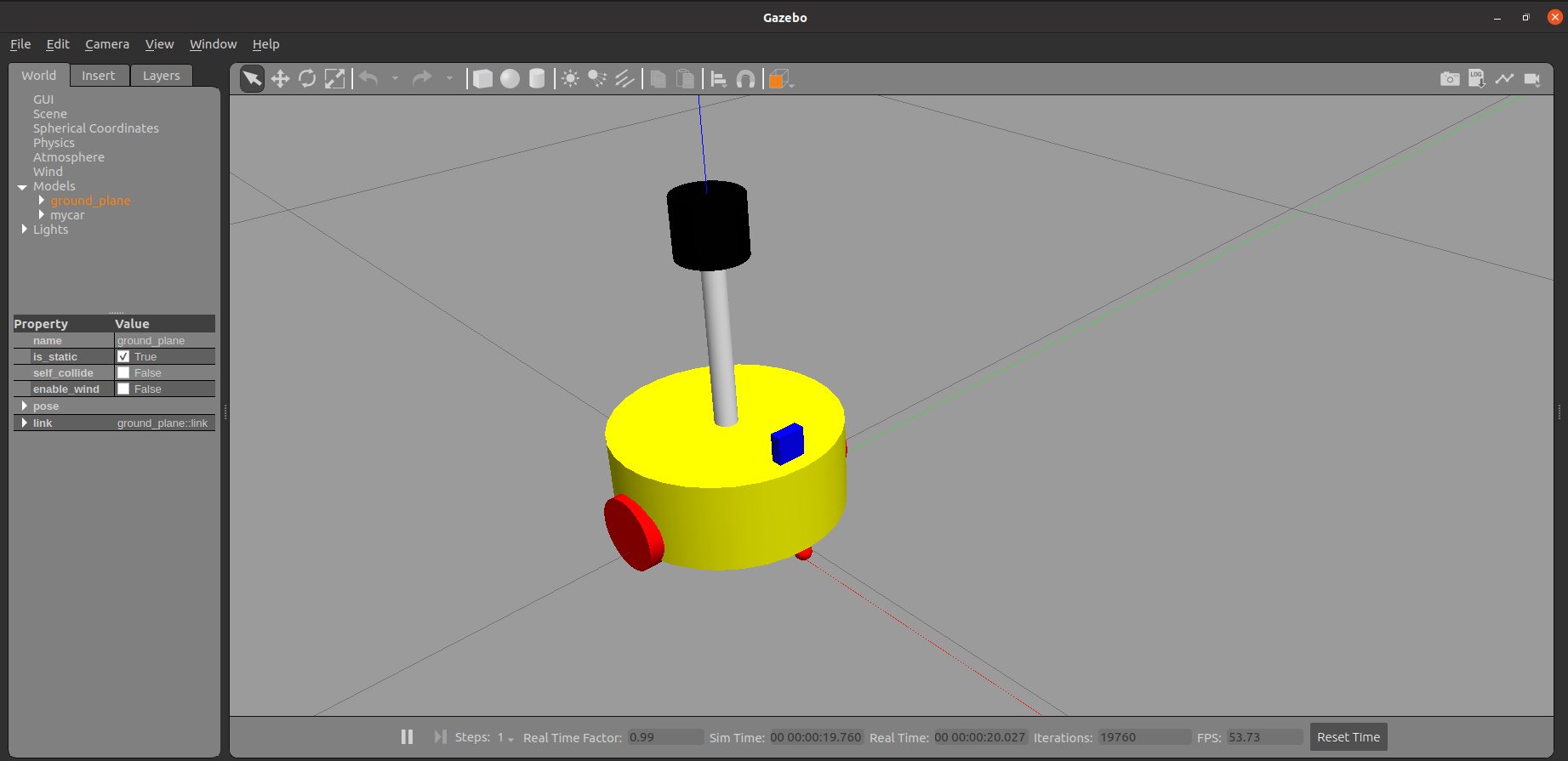

结果演示:实现流程:

1. **<font style="color:rgb(51, 51, 51);">需要编写封装惯性矩阵算法的 xacro 文件</font>**
2. **<font style="color:rgb(51, 51, 51);">为机器人模型中的每一个 link 添加 collision 和 inertial 标签，并且重置颜色属性</font>**
3. **<font style="color:rgb(51, 51, 51);">在 launch 文件中启动 gazebo 并添加机器人模型</font>**

1.编写封装惯性矩阵算法的 xacro 文件

<robot name="base" xmlns:xacro="http://wiki.ros.org/xacro">
    <!-- Macro for inertia matrix -->
    <xacro:macro name="sphere_inertial_matrix" params="m r">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${2*m*r*r/5}" ixy="0" ixz="0"
                iyy="${2*m*r*r/5}" iyz="0"
                izz="${2*m*r*r/5}" />
        </inertial>
    </xacro:macro>
    <xacro:macro name="cylinder_inertial_matrix" params="m r h">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${m*(3*r*r+h*h)/12}" ixy = "0" ixz = "0"
                iyy="${m*(3*r*r+h*h)/12}" iyz = "0"
                izz="${m*r*r/2}" />
        </inertial>
    </xacro:macro>
    <xacro:macro name="Box_inertial_matrix" params="m l w h">
       <inertial>
               <mass value="${m}" />
               <inertia ixx="${m*(h*h + l*l)/12}" ixy = "0" ixz = "0"
                   iyy="${m*(w*w + l*l)/12}" iyz= "0"
                   izz="${m*(w*w + h*h)/12}" />
       </inertial>
   </xacro:macro>
</robot>
