一、前置知识

RAM 的英文全称是 Random Access Memory，即随机存取存储器，可以把数据写入任一指定地址的存储单元，也可以从任一指定地址中读出数据，其读写速度是由时钟频率决定的。
RAM分为静态随机存储器SRAM和动态随机存储器DRAM。SRAM访问速度快但价格较贵；DRAM访问速度较慢但价格便宜，存储容量大。片上SRAM，板载DRAM。
利用Cyclone IV器件内部的M9K存储器模块，可以实现包括RAM、移位寄存器、ROM以及FIFO等各种存储器功能。

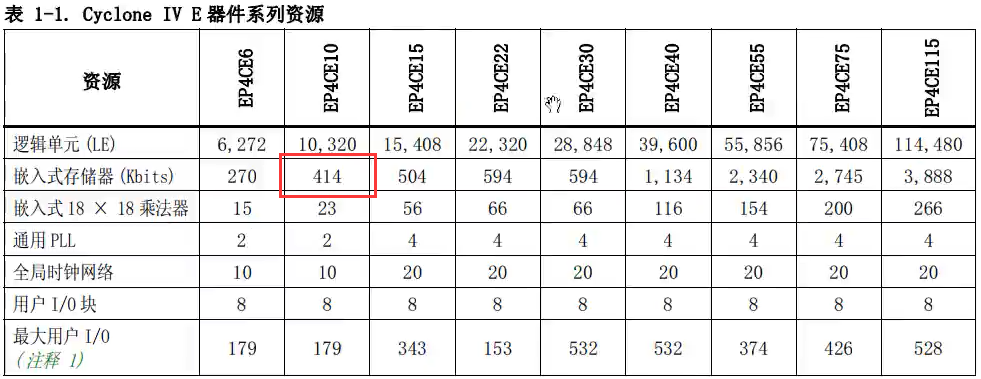

EP4CE10片上RAM资源容量414Kbits（Cyclone IV中文手册）：
单端口RAM：只有一组端口，读写数据不能同时进行，读写公用数据通道。
伪双端口RAM：有两组端口，一组端口用来读，另一组端口负责写。
真双端口RAM：有两组端口，两组端口都可以用来读或写。

二、单端口RAM

2.1 原理分析

单端口RAM端口示例图如下：

端口 功能
data[] RAM写数据端口
address[] RAM读写地址端口，单端口RAM共用读写地址端口
wren 写使能信号，高电平有效
byteena[] 字节使能控制，仅写入指定字节，非指定的字节数据不变
addressstall 地址使能控制，高电平时有效地址时钟使能会保持之前的地址
inclocken 输入时钟使能控制，高电平有效
rden 读使能，高电平有效
aclr 异步复位，高电平有效
inclock/outclock 单口 RAM 端口支持输入与输出时钟模式和单时钟模式

2.2 创建 RAM IP 核

2.2.1 创建工程

创建名为ip_ram的工程。

2.2.2 创建 IP 核

在IP Catalog里搜索RAM: 1-PORT并创建。
添加路径为X:\FPGA\Projects\09_ip_ram\par\ipcore即创建par\ipcore文件夹。文件命名为ram_1port.v。

2.2.3 配置 IP 核

  1. 配置输出位宽、存储器容量、块类型、时钟模式
  • q输出位宽设置为8位（默认）
  • 存储器容量设置为32字
  • 存储块类型设置为自动（默认）
  • 时钟模式设置为单时钟模式（默认）


  1. 配置寄存器、异步复位、读使能
  • 取消勾选'q' output port：选中会导致输出的数据延迟一个时钟周期。
  • 不选择Create an 'aclr' asynchronous for ... ports：该端口用于复位清零RAM，本次不需要。
  • 勾选Create a 'rden' read enable signal：创建读使能端口，用于控制数据输出，高电平有效。

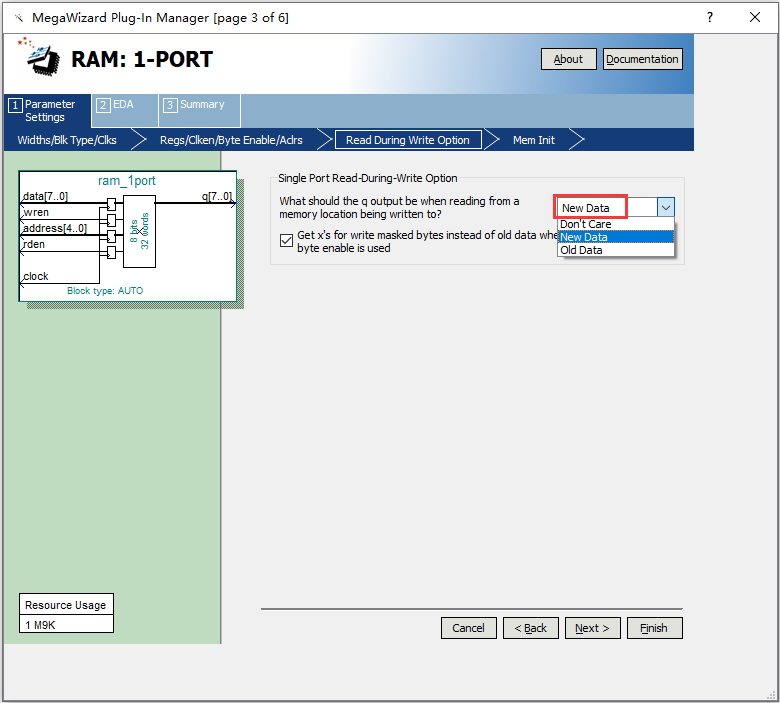

  1. 写时读设置

Read-During-Write控制在写数据时，读出数据在输出端口应该输出什么。

  • New Data 表示在写数据的同一个上升沿，新数据可读。（选此默认项）
  • Don’t Care 表示输出不确定。


  1. 初始化RAM数据

该配置页面用来配置RAM内部的初始化数据，若不需要初始数据就选择No, leave it blank即可。
在配置ROM时，也会使用该RAM的IP核，那时就必须进行数据初始化了。

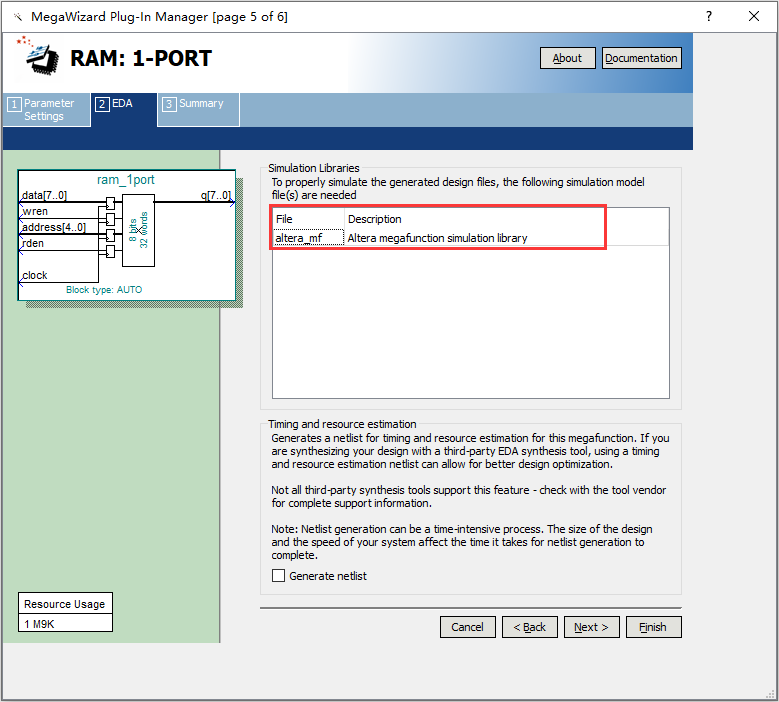

  1. EDA配置

该页面用来设置是否生成在第三方EDA工具中调试时用到的网表文件，并且提示了在仿真时需要使用到的库文件为altera_mf.v文件。

  1. 生成文件

该页面选择需要生成的与IP核相关的文件。

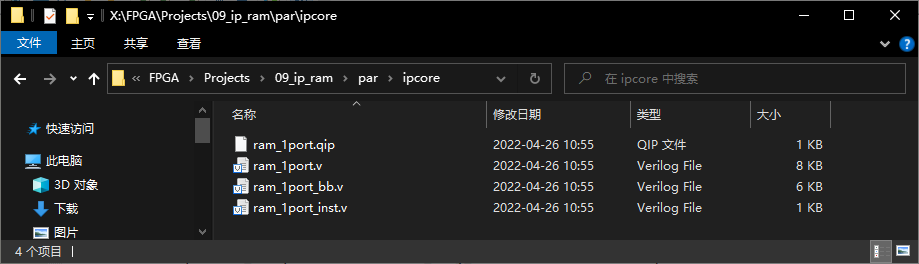

在par/ipcore目录下生成了这四个文件：

2.2.4 IP核代码分析

以下是截取自 IP 核文件ram_1port.v的一段代码。

  1. module ram_1port (
  2.     address,
  3.     clock,
  4.     data,
  5.     rden,
  6.     wren,
  7.     q);
  9.     input    [4:0]  address;
  10.     input      clock;
  11.     input    [7:0]  data;
  12.     input      rden;
  13.     input      wren;
  14.     output    [7:0]  q;
  • address：RAM读写的公共地址。
  • clock：读写驱动时钟。
  • data：写入的数据
  • rden：读数据使能，高电平有效
  • wren：写数据使能，高电平有效
  • q：读出的数据

需要写入数据时，将wren写使能信号拉高，再给出写入的数据data和写入RAM的地址address即可。
需要读出数据时，将rden读使能信号拉高，再给出读取RAM的地址address，数据会被读到q端口。

2.3 读写测试模块

编写ram_rw模块测试RAM的读写操作。

  1. module ram_rw(
  2.     input             clk,
  3.     input             rst_n,
  4.     input       [7:0] ram_rd_data,
  6.     output  reg [4:0] ram_address,
  7.     output  reg [7:0] ram_wr_data,
  9.     output  reg       ram_wr_en,
  10.     output  reg       ram_rd_en
  11. );
  13. reg [5:0] count;
  15. // 写时序0~31，读时序32~63
  16. assign ram_wr_en = (count>=0 && count<=31) ? 1'b1 : 1'b0;
  17. assign ram_rd_en = (count>=0 && count<=31) ? 1'b0 : 1'b1;
  19. // 计数器循环计数0~63
  20. always @(posedge clk or negedge rst_n) begin
  21.     if(!rst_n)
  22.         count <= 6'd0;
  23.     else if(count == 6'd63)
  24.         count <= 6'd0;
  25.     else
  26.         count <= count + 1'b1;
  27. end
  29. // 生成写入的数据ram_wr_data：0~31
  30. always @(posedge clk or negedge rst_n) begin
  31.     if(!rst_n)
  32.         ram_wr_data <= 8'd0;
  33.     else if(ram_wr_en)
  34.         ram_wr_data <= ram_wr_data + 1'b1;
  35.     else
  36.         ram_wr_data <= 8'd0;
  37. end
  39. // 生成读写地址ram_address：0~31
  40. always @(posedge clk or negedge rst_n) begin
  41.     if(!rst_n)
  42.         ram_address <= 5'd0;
  43.     else if(ram_address == 5'd31)
  44.         ram_address <= 5'd0;
  45.     else
  46.         ram_address <= ram_address + 1'b1;
  47. end
  49. endmodule

以上代码实现的功能如下：

  1. 计数器循环计数：0~63周期
  2. 控制读写使能：0~31个周期内写使能；32~63个周期内读使能
  3. 写使能时（0~31），生成待写入的数据ram_wr_data，范围0~31
  4. 读使能时（32~63），读地址为0~31，读出数据的过程需要IP核处理
  5. 读写地址ram_address在0~31之间循环

编写顶层模块进行IP核与读写模块的测试：

  1. module ip_ram(
  2.     input  clk,
  3.     input  rst_n
  4. );
  6. wire [7:0] ram_rd_data;
  7. wire [4:0] ram_address;
  8. wire [7:0] ram_wr_data;
  9. wire ram_wr_en;
  10. wire ram_rd_en;
  12. ram_1port u_ram_1port(
  13.     .address(ram_address),
  14.     .clock(clk),
  15.     .data(ram_wr_data),
  16.     .rden(ram_rd_en),
  17.     .wren(ram_wr_en),
  18.     .q(ram_rd_data)
  19. );
  21. ram_rw u_ram_rw(
  22.     .clk(clk),
  23.     .rst_n(rst_n),
  24.     .ram_rd_data(ram_rd_data),
  25.     .ram_address(ram_address),
  26.     .ram_wr_data(ram_wr_data),
  27.     .ram_wr_en(ram_wr_en),
  28.     .ram_rd_en(ram_rd_en)
  29. );
  31. endmodule


2.4 仿真

先编写仿真激励文件，我这里直接用生成的ip_ram.vt模板修改。

  1. // Generated on "04/26/2022 14:34:15"
  3. // Verilog Test Bench template for design : ip_ram
  4. //
  5. // Simulation tool : ModelSim-Altera (Verilog)
  6. //
  8. `timescale 1 ns/ 1 ns
  9. module ip_ram_vt();
  10. // constants
  11. // general purpose registers
  12. // reg eachvec;
  13. // test vector input registers
  14. reg clk;
  15. reg rst_n;
  16. // wires
  17. parameter T = 20;
  18. // assign statements (if any)
  19. ip_ram i1 (
  20. // port map - connection between master ports and signals/registers
  21.     .clk(clk),
  22.     .rst_n(rst_n)
  23. );
  24. initial begin
  25.     clk = 1'b0;
  26.     rst_n = 1'b0;
  27.     #(5*T)
  28.     rst_n = 1'b1;
  29.     #(200*T) $stop;
  30. end
  32. always begin
  33.     #(T/2) clk = ~clk;
  34. end
  36. endmodule

仿真结果如下：
上述图中可以看出：

  1. 读写使能信号交替使能
  2. 在读使能时可以读到数据，在写使能时读到的数据值不变
  3. 在写使能时，ram_wr_data写数据端口生成了数据；在读使能时，ram_wr_data端口数据清零
  4. 读写地址里的数据一直在改变

再看一下时序图的细节（从第0ns开始）：
可以看到，ram_wr_data写数据端口的数据是与预期效果一样的从0~31，但是ram_address在增加到15之后下一个数据出现了负数，是因为在选择显示内容时数制选成了有符号的十进制，最高位被当成了符号位。改成无符号数制就好了，如下。
上图可以看到，ram_rd_data读出来的数据有一位延迟，即在第N位地址读到的数据是N-1

三、双端口RAM

3.1 原理分析


  1. 创建双端口RAM模块（IP核）和PLL锁存器模块（IP核）
  2. 分别创建读写RAM模块
  3. PLL模块产生两个时钟源（写时钟和读时钟）
  4. 写RAM模块用来产生数据，输入到双端口RAM IP模块；读RAM模块用来读取双端口RAM IP模块的数据
  5. 写一次数据，然后循环读取数据，验证数据正确性

最终程序编写完成后生成的RTL视图：
09_ip_ram_2port.pdf

3.2 创建 RAM IP 核

3.2.1 创建工程


3.2.2 创建 IP 核

保存路径：X:/FPGA/Projects/09_ip_ram_2port/par/ipcore/ram_2port/ram_2port.v

3.2.3 配置 IP 核

  1. 通用配置
  • 选择简单双端口(伪双端口)类型
  • 存储单位选择默认的字存储

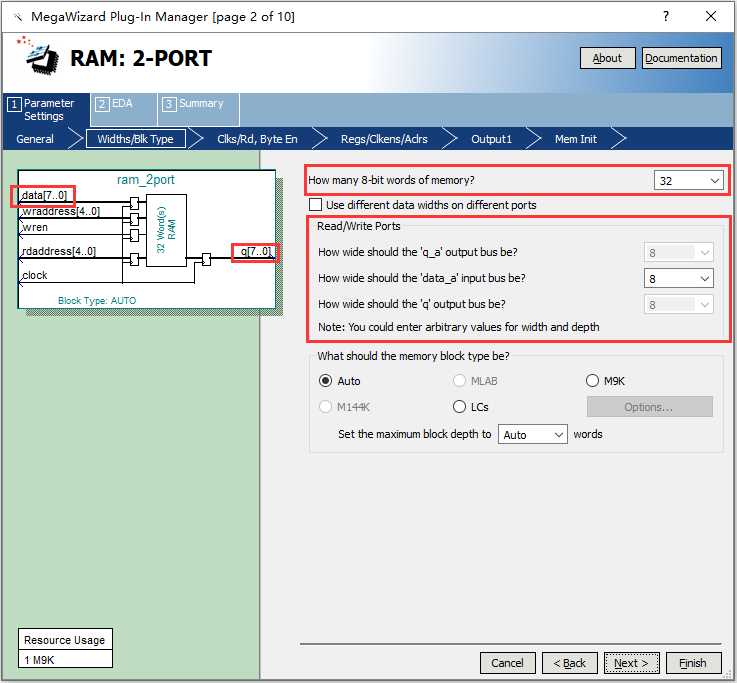

  1. 位宽设置
  • 设置存储深度为32字
  • 配置输入输出位宽均为8位


  1. 时钟和使能信号
  • 创建读写双时钟信号
  • 创建读使能位


  1. 寄存器和异步清零
  • 不创建q输出寄存器
  • 不创建读写时钟的使能信号
  • 不创建异步复位信号aclr


  1. 初始化RAM

不进行RAM初始化

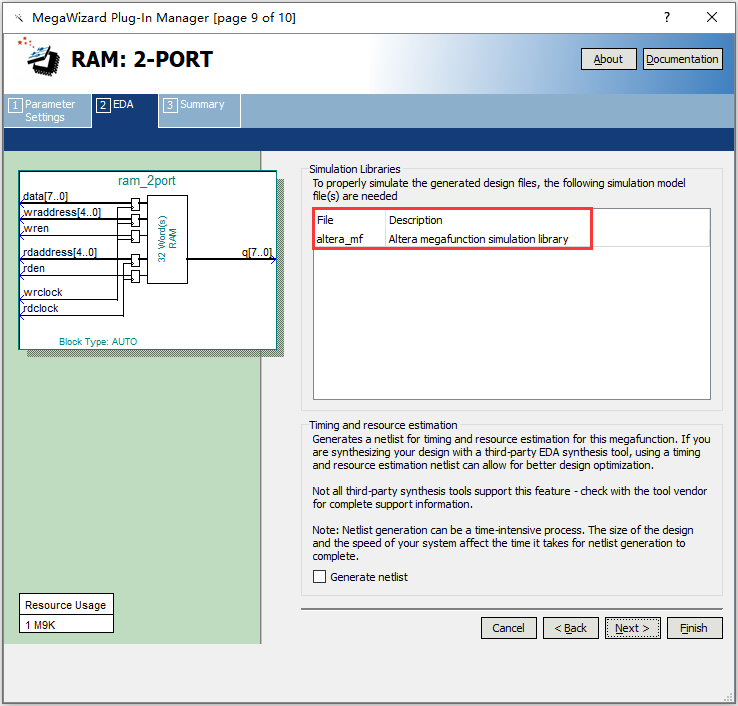

  1. 仿真依赖文件


  1. 生成的文件


3.3 创建 PLL IP 核

3.3.1 创建 IP 核

保存路径：X:/FPGA/Projects/09_ip_ram_2port/par/ipcore/pll_clk/pll_clk.v

3.3.2 配置 IP 核

  1. 通用设置
  • 输入时钟50MHz
  • 常规模式


  1. 输入和锁信号
  • 创建异步复位信号
  • 创建locked保持稳定信号


  1. 使能时钟 | 时钟名 | 频率 | 角度 | 占空比 | | —- | —- | —- | —- | | c0 | 50MHz | 0deg | 50% | | c1 | 25MHz | 0deg | 50% |


  1. 仿真所需文件


  1. 生成的文件


3.4 模块代码编写

3.4.1 写模块代码

  1. module ram_wr(
  2.     input             clk,
  3.     input             rst_n,
  5.     output            ram_wr_en,
  6.     output reg [7:0]  ram_wr_data,
  7.     output reg [4:0]  ram_wr_address
  8. );
  10. reg [5:0] counter;
  12. assign ram_wr_en = (counter>=6'd0 && counter<=6'd31) ? 1'b1 : 1'b0;
  14. // 计时器模块：0~63自增，到63后维持状态
  15. always @(posedge clk or negedge rst_n) begin
  16.     if(rst_n)
  17.         counter <= 6'd0;
  18.     else if(counter == 6'd63)
  19.         counter <= counter;
  20.     else
  21.         counter <= counter + 1'b1;
  22. end
  24. // 写入使能状态下生成待写入的数据
  25. always @(posedge clk or negedge rst_n) begin
  26.     if(rst_n)
  27.         ram_wr_data <= 8'd0;
  28.     else if(ram_wr_en)
  29.         ram_wr_data <= ram_wr_data + 1'b1;
  30.     else
  31.         ram_wr_data <= 8'd0;
  32. end
  34. // 写入使能状态下生成待写入的地址
  35. always @(posedge clk or negedge rst_n) begin
  36.     if(rst_n)
  37.         ram_wr_address <= 8'd0;
  38.     else if(ram_wr_en)
  39.         ram_wr_address <= ram_wr_address + 1'b1;
  40.     else
  41.         ram_wr_address <= 8'd0;
  42. end
  44. endmodule

3.4.2 读模块代码

  1. module ram_rd(
  2.     input             clk,
  3.     input             rst_n,
  4.     input      [7:0]  ram_rd_data,
  6.     output            ram_rd_en,
  7.     output reg [4:0]  ram_rd_address
  8. );
  10. reg [5:0] counter;
  12. assign ram_rd_en = (counter>=6'd0 && counter<=6'd31) ? 1'b1 : 1'b0;
  14. // 计时器模块：0~63循环
  15. always @(posedge clk or negedge rst_n) begin
  16.     if(rst_n)
  17.         counter <= 6'd0;
  18.     else if(counter == 6'd63)
  19.         counter <= 6'd0;
  20.     else
  21.         counter <= counter + 1'b1;
  22. end
  24. // 读使能状态下向双端口RAM模块输出读地址
  25. always @(posedge clk or negedge rst_n) begin
  26.     if(rst_n)
  27.         ram_rd_address <= 8'd0;
  28.     else if(ram_rd_en)
  29.         ram_rd_address <= ram_rd_address + 1'b1;
  30.     else
  31.         ram_rd_address <= 8'd0;
  32. end
  34. endmodule

3.4.3 顶层模块代码

  1. module ip_ram_2port(
  2.     input sys_clk,
  3.     input sys_rst_n
  4. );
  6. wire rst_n      ;
  7. wire wr_clk_50m ;
  8. wire rd_clk_25m ;
  9. wire locked     ;
  11. wire ram_wr_en      ;
  12. wire ram_wr_data    ;
  13. wire ram_wr_address ;
  15. wire ram_rd_data    ;
  16. wire ram_rd_en      ;
  17. wire ram_rd_address ;
  20. assign rst_n = sys_rst_n & locked;
  22. pll_clk u_pll_clk(
  23.     .areset            (~sys_rst_n),
  24.     .inclk0            (sys_clk   ),
  25.     .c0                (wr_clk_50m),
  26.     .c1                (rd_clk_25m),
  27.     .locked            (locked    )
  28. );
  30. ram_wr u_ram_wr(
  31.     .clk               (wr_clk_50m    ),
  32.     .rst_n             (rst_n         ),
  33.     .ram_wr_en         (ram_wr_en     ),
  34.     .ram_wr_data       (ram_wr_data   ),
  35.     .ram_wr_address    (ram_wr_address)
  36. );
  38. ram_2port u_ram_2port (
  39.     .data              (ram_wr_data   ),
  40.     .rdaddress         (ram_rd_address),
  41.     .rdclock           (rd_clk_25m    ),
  42.     .rden              (ram_rd_en     ),
  43.     .wraddress         (ram_wr_address),
  44.     .wrclock           (wr_clk_50m    ),
  45.     .wren              (ram_wr_en     ),
  46.     .q                 (ram_rd_data   )
  47. );
  49. ram_rd u_ram_rd(
  50.     .clk               (rd_clk_25m    ),
  51.     .rst_n             (rst_n         ),
  52.     .ram_rd_data       (ram_rd_data   ),
  53.     .ram_rd_en         (ram_rd_en     ),
  54.     .ram_rd_address    (ram_rd_address)
  55. );
  57. endmodule

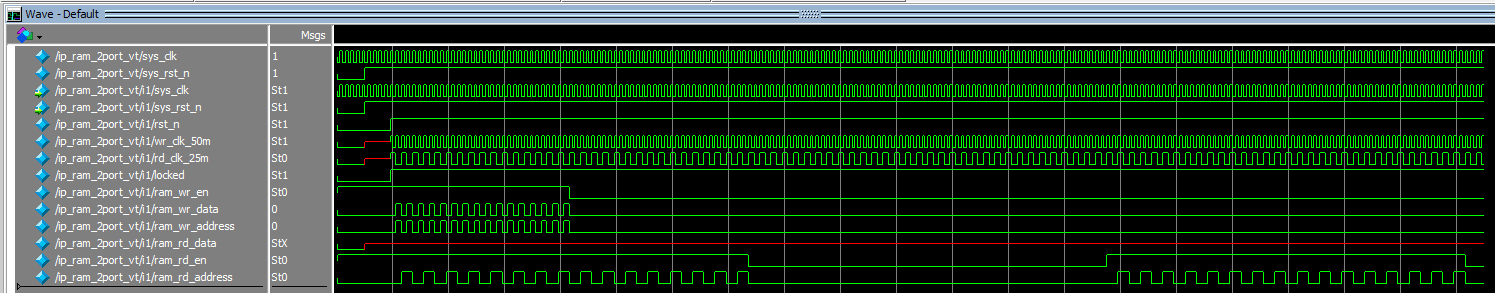

3.5 程序仿真

编写仿真激励文件，首先将ip_ram_2port设置成顶层模块，然后直接使用模板修改即可。

  1. // Copyright (C) 2019  Intel Corporation. All rights reserved.
  2. // Your use of Intel Corporation's design tools, logic functions
  3. // and other software and tools, and any partner logic
  4. // functions, and any output files from any of the foregoing
  5. // (including device programming or simulation files), and any
  6. // associated documentation or information are expressly subject
  7. // to the terms and conditions of the Intel Program License
  8. // Subscription Agreement, the Intel Quartus Prime License Agreement,
  9. // the Intel FPGA IP License Agreement, or other applicable license
  10. // agreement, including, without limitation, that your use is for
  11. // the sole purpose of programming logic devices manufactured by
  12. // Intel and sold by Intel or its authorized distributors.  Please
  13. // refer to the applicable agreement for further details, at
  14. // https://fpgasoftware.intel.com/eula.
  16. // *****************************************************************************
  17. // This file contains a Verilog test bench template that is freely editable to
  18. // suit user's needs .Comments are provided in each section to help the user
  19. // fill out necessary details.
  20. // *****************************************************************************
  21. // Generated on "04/28/2022 13:39:08"
  23. // Verilog Test Bench template for design : ip_ram_2port
  24. //
  25. // Simulation tool : ModelSim-Altera (Verilog)
  26. //
  28. `timescale 1 ns/ 1 ns
  29. module ip_ram_2port_vt();
  30. // constants
  31. // general purpose registers
  32. //reg eachvec;
  33. // test vector input registers
  34. reg sys_clk;
  35. reg sys_rst_n;
  36. // wires
  37. parameter T = 20;
  38. // assign statements (if any)
  39. ip_ram_2port i1 (
  40. // port map - connection between master ports and signals/registers
  41.     .sys_clk(sys_clk),
  42.     .sys_rst_n(sys_rst_n)
  43. );
  44. initial
  45. begin
  46. // code that executes only once
  47. // insert code here --> begin
  48.     sys_clk = 1'b0;
  49.     sys_rst_n = 1'b0;
  50.     #(5*T) sys_rst_n = 1'b1;
  51.     #(200*T) $stop;
  52. // --> end
  53. $display("Running testbench");
  54. end
  55. always
  56. // optional sensitivity list
  57. // @(event1 or event2 or .... eventn)
  58. begin
  59. // code executes for every event on sensitivity list
  60. // insert code here --> begin
  61.     #(T/2) sys_clk = ~sys_clk;
  62. @eachvec;
  63. // --> end
  64. end
  65. endmodule

创建ModelSim工程，工程名为ip_ram_2port，工程路径D:/Projects/FPGA/Projects/09_ip_ram_2port/sim/tb。
添加文件：

  • ram_2port.v：X:/FPGA/Projects/09_ip_ram_2port/par/ipcore/ram_2port/ram_2port.v
  • pll_clk.v：X:/FPGA/Projects/09_ip_ram_2port/par/ipcore/pll_clk/pll_clk.v
  • ip_ram_2port.v：X:/FPGA/Projects/09_ip_ram_2port/rtl/ip_ram_2port.v
  • ram_rd.v：X:/FPGA/Projects/09_ip_ram_2port/rtl/ram_rd.v
  • ram_wr.v：X:/FPGA/Projects/09_ip_ram_2port/rtl/ram_wr.v
  • ip_ram_2port.vt：X:/FPGA/Projects/09_ip_ram_2port/par/simulation/modelsim/ip_ram_2port.vt
  • altera_mf.v：D:/Quartus/install/quartus/eda/sim_lib/altera_mf.v

仿真之后的波形如下：
可以看到数据和地址都只是方波01的形式，与预期的0~31效果不一致。
原因是在顶层模块ip_ram_2port.v文件中，定义的线束类型忘记加位宽了。。
应修改成如下部分：

  1. wire rst_n      ;
  2. wire wr_clk_50m ;
  3. wire rd_clk_25m ;
  4. wire locked     ;
  6. wire        ram_wr_en      ;
  7. wire [7:0]  ram_wr_data    ;
  8. wire [4:0]  ram_wr_address ;
  10. wire        ram_rd_en      ;
  11. wire [7:0]  ram_rd_data    ;
  12. wire [4:0]  ram_rd_address ;

重新编译后再次仿真：
波形大体上看过去已经没问题了，读写使能及数据都可以正常读写。
看一下读写的地址和数据，也与预期效果一致。
