一、前置知识

FIFO 的英文全称是 First In First Out，即先进先出。FPGA 使用的 FIFO 一般指的是对数据的存储具有先进先出特性的缓存器，常被用于数据的缓存或者高速异步数据的交互，也即所谓的跨时钟域信号传递。FIFO 采用顺序读取、顺序写入的方式，没有外部读写地址。
FIFO 分类

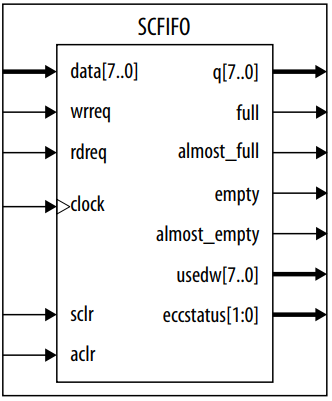

同步FIFO：SCFIFO 读时钟和写时钟是同一个时钟
异步FIFO：DCFIFO 读写时钟不一致，读写时钟互相独立
异步混合位宽FIFO：DCFIFO_MIXED_WIDTHS：读写时钟不一致并且读写数据位宽不一致。

引脚	必要	说明
data	是	向FIFO写入的数据
q	是	从FIFO读出的数据
wrreq/edreq	是	写请求和读请求，拉高时可进行读写操作。
clock	是	读写同步时钟
sclr/aclr	否	同步复位和异步复位
full/almost_full	否	FIFO满信号和FIFO超过设定值信号，高电平有效
empty/almost_empty	否	FIFO空信号和FIFO低于设定值信号，高电平有效
usedw	否	FIFO中保持的数据量
eccstatus	否	纠错状态端口

引脚	必要	说明
data	是	向FIFO写入的数据
q	是	从FIFO读出的数据
wrclk/rdclk	是	写时钟和读时钟
wrreq/edreq	是	写请求和读请求，拉高时可进行读写操作。
clock	是	读写同步时钟
aclr	否	异步复位
wrfull/rdfull	否	写时钟侧的满信号和读时钟侧的满信号
wrempty/rdempty	否	写时钟侧的空信号和读时钟侧的空信号
wrusedw/rdusedw	否	写时钟侧检查FIFO中存储的数据量和读时钟侧检查FIFO中存储的数据量
eccstatus	否	纠错状态端口

二、原理分析

顶层模块例化四个模块：PLL时钟模块、FIFO模块、读FIFO模块、写FIFO模块
使用异步FIFO，分别接收PLL模块产生的读写时钟。
写FIFO模块向FIFO模块写入数据，接收FIFO模块的空满信号，空时写入，满时停止写入。
读FIFO模块从FIFO模块读取数据，接收FIFO模块的空满信号，满时读取，空时停止读取。
程序编写完成后生成的RTL视图如下：
10_ip_fifo.pdf

三、代码编写

3.1 创建 FIFO IP 核

3.1.1 创建工程

工程名：ip_fifo

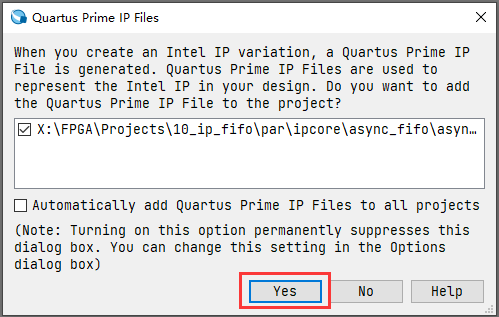

3.1.2 创建 IP 核

IP核名称：async_fifo.v
IP核路径：X:/FPGA/Projects/10_ip_fifo/par/ipcore/async_fifo/async_fifo.v

3.1.3 配置 IP 核

通用配置

数据输入输出位宽：8bit
FIFO数据深度：256words
使用异步读写时钟，为每一个时钟配置满空信号

性能优化

选择不同的优化模式会消耗不同的资源，从而也会得到不同的性能。

端口配置

读侧配置满、空、数据量端口
写侧配置满、空、数据量端口
额外的MSB位用来防止数据满后usedw溢出为0，导致不好判断空或满，增加一位可以防止溢出。这里不需要，因为可以直接用满空信号来做判断。
添加异步复位信号

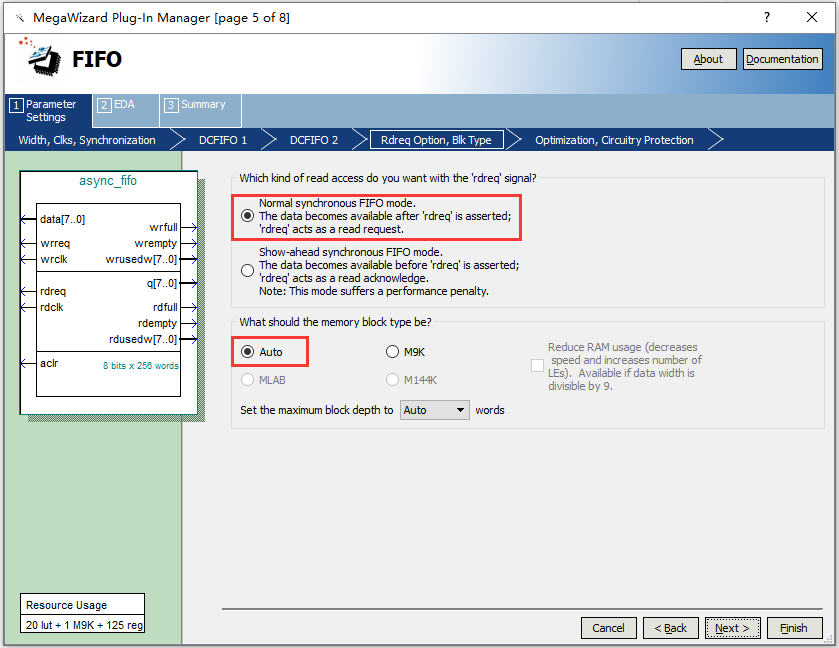

模式选择

选择正常模式，输出数据会有一个时钟的延迟
前显模式不会有一个时钟的数据延迟
块类型自动选择即可

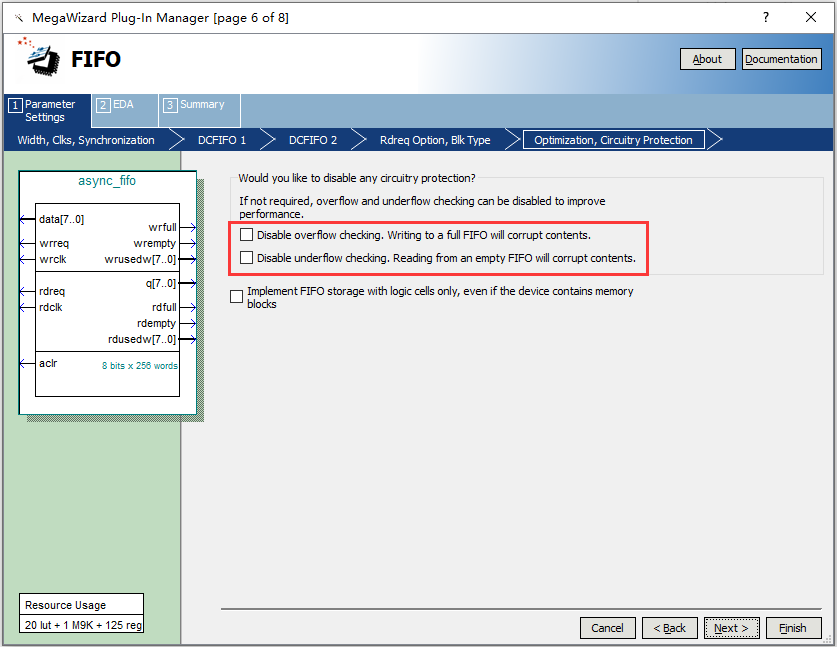

保护电路

FIFO IP核自带数据保护电路，即数据满或空之后不再继续写或读数据。可以在此页面禁用保护电路，这里不需要禁用。

EDA界面

提示仿真需要的仿真库：altera_mf.v

产生的文件、FIFO样式、资源占用

3.2 创建 PLL IP 核

PLL IP核与上一节RAM IP核实验中多用到的一样，即PLL产生两个时钟：写时钟为50MHz，读时钟为25MHz。因此直接将上一节实验中所用到的IP核代码拷贝添加到本次实验中即可。

3.3 编写写模块代码

写模块用来向FIFO模块写入数据。通过判断满空信号，当满时写请求拉低；当空时写请求拉高，可以控制写请求状态。当写请求拉高时，改变待写入的数据，从而向FIFO写入数据。
需要注意的是，当写入数据时，利用时序逻辑判断写请求wr_req，会导致在第一次写满信号拉高时，写请求wr_req无法检测到写满信号的拉高状态（有一个时钟的延迟），进而导致写满数据后又写入了一次数据（写不进去），下一次时钟才能停止写入数据。解决办法可以利用组合逻辑，将当前写请求信号与满信号取反相与的结果作为最终的写请求信号。

module fifo_wr(
    input            clk,
    input            rst_n,
    input            wr_full,
    input            wr_empty,
    output           wr_req,
    output reg [7:0] wr_data
);
reg wr_req_temp;
// 写满后写请求信号立即被拉低
assign wr_req = wr_req_temp & (~wr_full);
// 写请求控制
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        wr_req_temp <= 1'b0;
    else if(wr_empty)
        wr_req_temp <= 1'b1;
    else id(wr_full)
        wr_req_temp <= 1'b0;
    else
        wr_req_temp <= wr_req_temp;
end
// 生成待写入的数据
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        wr_data <= 8'd0;
    else if(wr_req)
        wr_data <= wr_data + 1'b1;
    else
        wr_data <= 8'd0;
end
endmodule

3.4 编写读模块代码

读模块用来从FIFO模块读取数据。通过判断满空信号，当满时读请求拉高；当空时读请求拉低，可以控制读请求的状态。当读请求拉高时，从FIFO读取数据。
需要注意的是，与写入数据时一样，当读取数据时，利用时序逻辑判断读请求rd_req，也会导致在第一次空信号拉高时，读请求rd_req无法检测到空信号的拉高状态（有一个时钟的延迟），进而导致数据为空后又读取了一次数据（读不出来），下一次时钟才能停止读取数据。解决办法可以利用组合逻辑，将当前读请求信号与空信号取反相与的结果作为最终的读请求信号。

module fifo_rd(
    input            clk,
    input            rst_n,
    input            rd_full,
    input            rd_empty,
    input     [7:0]  rd_data,
    output           rd_req
);
reg rd_req_temp;
// FIFO为空后读请求信号立即被拉低
assign rd_req = rd_req_temp & (~rd_empty);
// 读请求控制
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        rd_req_temp <= 1'b0;
    else if(rd_full)
        rd_req_temp <= 1'b1;
    else id(rd_empty)
        rd_req_temp <= 1'b0;
    else
        rd_req_temp <= rd_req_temp;
end
endmodule

3.5 编写顶层模块代码

顶层模块代码只需要将这些信号线束连接起来即可。

module ip_fifo(
    input  sys_clk,
    input  sys_rst_n
);
wire        wr_clk_50m ;
wire        rd_clk_25m ;
wire        locked_sig ;
wire        wr_full    ;
wire        wr_empty   ;
wire        wr_req     ;
wire [7:0]  wr_data    ;
wire        rd_full    ;
wire        rd_empty   ;
wire [7:0]  rd_data    ;
wire        rd_req     ;
wire [7:0]  rdusedw    ;
wire [7:0]  wrusedw    ;
wire        rst_n      ;
assign rst_n = sys_rst_n & locked_sig;
pll_clk    u_pll_clk (
    .areset         ( ~sys_rst_n ),
    .inclk0         ( sys_clk    ),
    .c0             ( wr_clk_50m ),
    .c1             ( rd_clk_25m ),
    .locked         ( locked_sig )
);
fifo_wr u_fifo_wr (
    .clk          ( wr_clk_50m ),
    .rst_n        ( rst_n      ),
    .wr_full      ( wr_full    ),
    .wr_empty     ( wr_empty   ),
    .wr_req       ( wr_req     ),
    .wr_data      ( wr_data    )
);
async_fifo    u_async_fifo (
    .aclr           ( ~rst_n     ),
    .data           ( wr_data    ),
    .rdclk          ( rd_clk_25m ),
    .rdreq          ( rd_req     ),
    .wrclk          ( wr_clk_50m ),
    .wrreq          ( wr_req     ),
    .q              ( rd_data    ),
    .rdempty        ( rd_empty   ),
    .rdfull         ( rd_full    ),
    .rdusedw        ( rdusedw    ),
    .wrempty        ( wr_empty   ),
    .wrfull         ( wr_full    ),
    .wrusedw        ( wrusedw    )
    );
fifo_rd u_fifo_rd(
    .clk            ( rd_clk_25m ),
    .rst_n          ( rst_n      ),
    .rd_full        ( rd_full    ),
    .rd_empty       ( rd_empty   ),
    .rd_data        ( rd_data    ),
    .rd_req         ( rd_req     )
);
endmodule

四、代码仿真

4.1 编写激励文件

生成一个激励文件模板，并在此基础上进行修改。

// Copyright (C) 2019  Intel Corporation. All rights reserved.
// Your use of Intel Corporation's design tools, logic functions
// and other software and tools, and any partner logic
// functions, and any output files from any of the foregoing
// (including device programming or simulation files), and any
// associated documentation or information are expressly subject
// to the terms and conditions of the Intel Program License
// Subscription Agreement, the Intel Quartus Prime License Agreement,
// the Intel FPGA IP License Agreement, or other applicable license
// agreement, including, without limitation, that your use is for
// the sole purpose of programming logic devices manufactured by
// Intel and sold by Intel or its authorized distributors.  Please
// refer to the applicable agreement for further details, at
// https://fpgasoftware.intel.com/eula.
// *****************************************************************************
// This file contains a Verilog test bench template that is freely editable to
// suit user's needs .Comments are provided in each section to help the user
// fill out necessary details.
// *****************************************************************************
// Generated on "04/29/2022 12:52:01"
// Verilog Test Bench template for design : ip_fifo
//
// Simulation tool : ModelSim-Altera (Verilog)
//
`timescale 1 ns/ 1 ns
module ip_fifo_vt();
// constants
// general purpose registers
//reg eachvec;
// test vector input registers
reg sys_clk;
reg sys_rst_n;
// wires
parameter T = 20;
// assign statements (if any)
ip_fifo i1 (
// port map - connection between master ports and signals/registers
    .sys_clk(sys_clk),
    .sys_rst_n(sys_rst_n)
);
initial
begin
// code that executes only once
// insert code here --> begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    #(5*T) sys_rst_n = 1'b1;
    #(500*T) $stop;
// --> end
//$display("Running testbench");
end
always
// optional sensitivity list
// @(event1 or event2 or .... eventn)
begin
// code executes for every event on sensitivity list
// insert code here --> begin
     #(T/2) sys_clk = ~sys_clk;
//@eachvec;
// --> end
end
endmodule

4.2 配置 ModelSim 工程

4.2.1 创建项目

项目名称：ip_fifo
项目路径：D:/Projects/FPGA/Projects/10_ip_fifo/sim/tb

4.2.2 添加仿真文件

ip_fifo.vt：X:/Projects/10_ip_fifo/par/simulation/modelsim/ip_fifo.vt
ip_fifo.v：X:/Projects/10_ip_fifo/rtl/ip_fifo.v
fifo_rd.v：X:/Projects/10_ip_fifo/rtl/fifo_rd.v
fifo_wr.v：X:/Projects/10_ip_fifo/rtl/fifo_wr.v
async_fifo.v：X:/Projects/10_ip_fifo/par/ipcore/async_fifo/async_fifo.v
pll_clk.v：X:/Projects/10_ip_fifo/par/ipcore/pll_clk/pll_clk.v
altera_mf.v：D:/Quartus/install/quartus/eda/sim_lib/altera_mf.v
4.3 开始仿真
编译完成后，选择ip_fifo_vt开始仿真。

大致看一下，读写过程中的信号波形没有问题。具体看一下读写的数据：
