实验01：LED流水灯 (flow_led)

基础知识

• 直插式LED长脚为阳极，短脚为阴极；贴片式LED有标记的一端为阴极。
• 发光二极管在5mA左右就可以发光，一般控制其电流为3~20mA。

  实验目的

  使开发板上四个LED交替闪烁，实现流水灯效果。

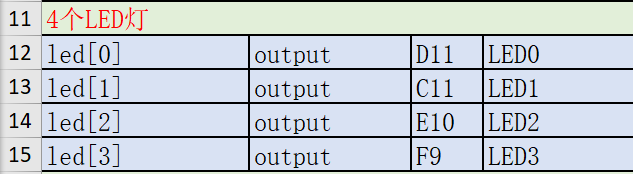

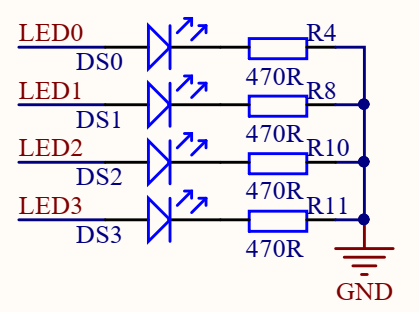

  硬件设计






module flow_led(
    input            clk,
    input            rst,
    output reg [3:0] led
);
reg [23:0] counter;
parameter TIME = 24'd10_000_000; //0.2s
// counter 计数器0.2秒设置
always @(posedge clk or negedge rst) begin
    if(!rst)
        counter <= 24'd0;
    else if(counter > TIME)
        counter <= 24'd0;
    else
        counter <= counter + 1'b1;
end
// LED状态转化设置
always @(posedge clk or negedge rst) begin
    if(!rst)
        led <= 4'b0001;
    else if(counter == TIME)
        led[3:0] <= {led[2:0], led[3]};
    else
        led <= led;
end
endmodule
