4、Event Store设计

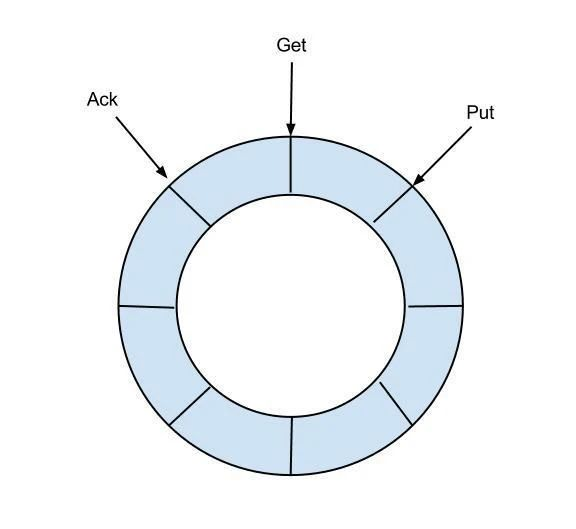

支持多种存储模式，比如Memory内存模式。采用内存环装的设计来保存消息，借鉴了Disruptor的RingBuffer的实现思路。 RingBuffer设计：
定义了3个cursor：
put：Sink模块进行数据存储的最后一次写入位置（同步写入数据的cursor）
get：数据订阅获取的最后一次提取位置（同步获取的数据的cursor）
ack：数据消费成功的最后一次消费位置

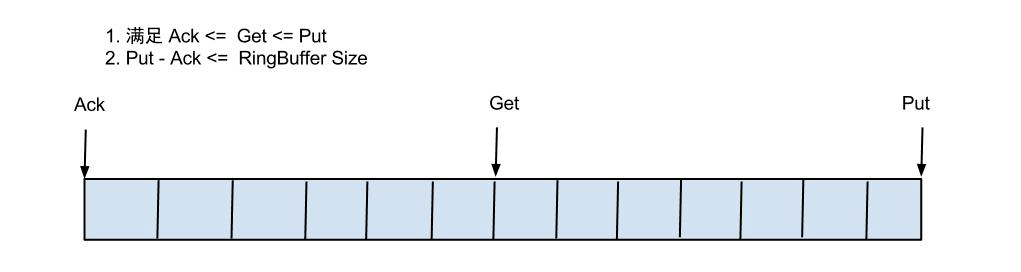

借鉴Disruptor的RingBuffer的实现，将RingBuffer拉直来看：
5、Canal~EventStore - 图2
实现说明：
put/get/ack cursor用于递增，采用long型存储。三者之间的关系为put>=get>=ackbuffer的get操作，通过取余或者&操作。(&操作：cusor & (size - 1) , size需要为2的指数，效率比较高)
4、Instance设计

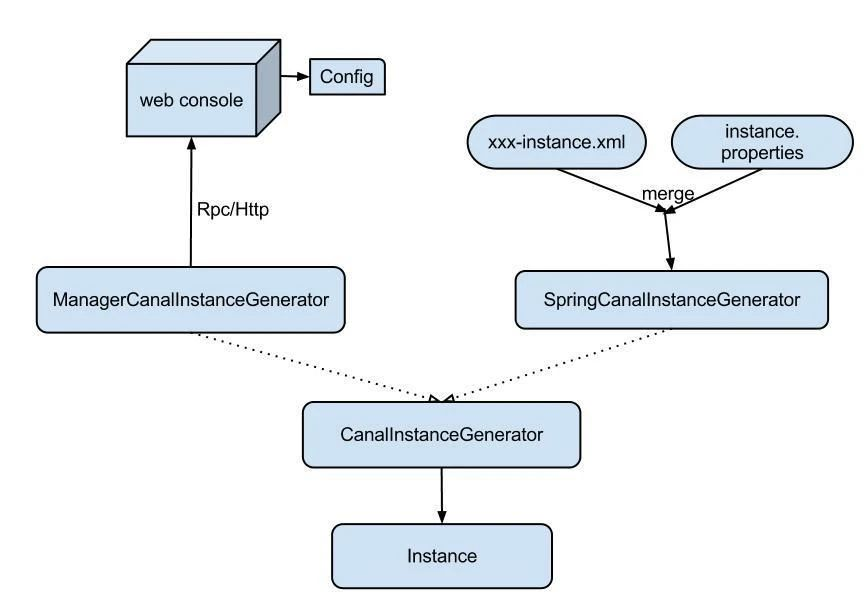

instance代表了一个实际运行的数据队列，包括了EventPaser、EventSink、EventStore等组件。抽象了CanalInstanceGenerator，主要是考虑配置的管理方式：
manager方式：和你自己的内部web console/manager系统进行对接。(目前主要是公司内部使用)
spring方式：基于spring xml + properties进行定义，构建spring配置。 Server设计：
5、Canal~EventStore - 图4

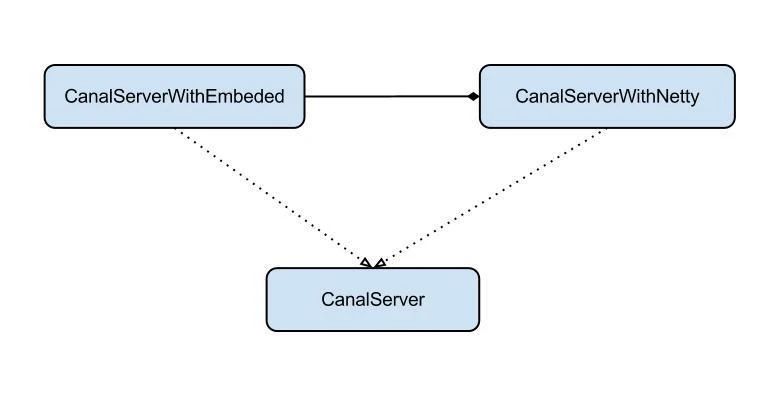

server代表了一个Canal运行实例，为了方便组件化使用，特意抽象了Embeded(嵌入式)/Netty(网络访问)的两种实现。

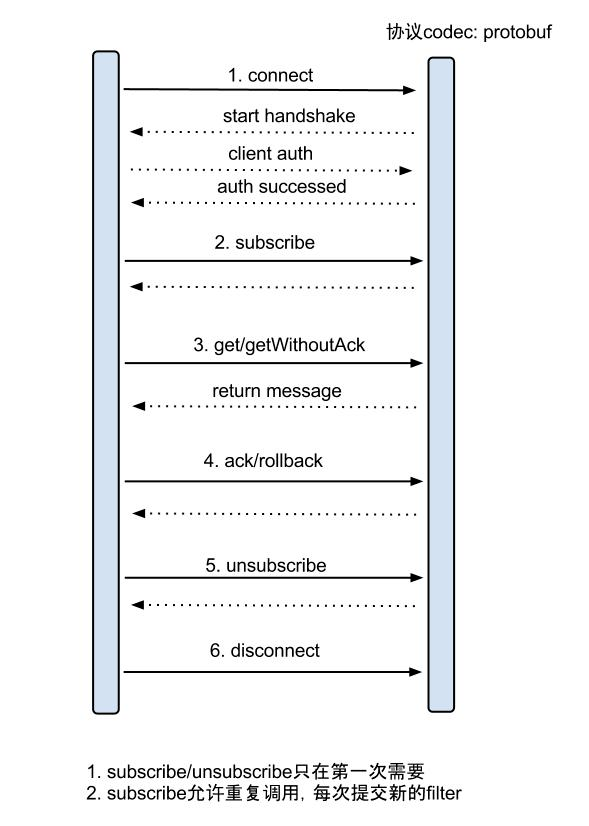

增量订阅/消费设计：
5、Canal~EventStore - 图5
具体的协议格式，可参见：CanalProtocol.proto。数据对象格式：EntryProtocol.proto

  1. 具体的协议格式，可参见：CanalProtocol.proto。数据对象格式：EntryProtocol.proto
  2. Entry
  3.   Header
  4.     logfileName [binlog文件名]
  5.     logfileOffset [binlog position]
  6.     executeTime [binlog里记录变更发生的时间戳]
  7.     schemaName [数据库实例]
  8.     tableName [表名]
  9.     eventType [insert/update/delete类型]
  10.   entryType  [事务头BEGIN/事务尾END/数据ROWDATA]
  11.   storeValue [byte数据,可展开，对应的类型为RowChange]
  13. RowChange
  14. isDdl    [是否是ddl变更操作，比如create table/drop table]
  15. sql   [具体的ddl sql]
  16. rowDatas  [具体insert/update/delete的变更数据，可为多条，1个binlog event事件可对应多条变更，比如批处理]
  17. beforeColumns [Column类型的数组]
  18. afterColumns [Column类型的数组]
  20. Column
  21. index    [column序号]
  22. sqlType   [jdbc type]
  23. name    [column name]
  24. isKey    [是否为主键]
  25. updated   [是否发生过变更]
  26. isNull   [值是否为null]
  27. value    [具体的内容，注意为文本]
  28. Entry
  29.   Header
  30.     logfileName [binlog文件名]
  31.     logfileOffset [binlog position]
  32.     executeTime [binlog里记录变更发生的时间戳]
  33.     schemaName [数据库实例]
  34.     tableName [表名]
  35.     eventType [insert/update/delete类型]
  36.   entryType  [事务头BEGIN/事务尾END/数据ROWDATA]
  37.   storeValue [byte数据,可展开，对应的类型为RowChange]
  39. RowChange
  40. isDdl    [是否是ddl变更操作，比如create table/drop table]
  41. sql   [具体的ddl sql]
  42. rowDatas  [具体insert/update/delete的变更数据，可为多条，1个binlog event事件可对应多条变更，比如批处理]
  43. beforeColumns [Column类型的数组]
  44. afterColumns [Column类型的数组]
  46. Column
  47. index    [column序号]
  48. sqlType   [jdbc type]
  49. name    [column name]
  50. isKey    [是否为主键]
  51. updated   [是否发生过变更]
  52. isNull   [值是否为null]
  53. value    [具体的内容，注意为文本]
  54. 针对上述的补充说明：
  56. 1.可以提供数据库变更前和变更后的字段内容，针对binlog中没有的name、isKey等信息进行补全
  58. 2.可以提供ddl的变更语句

针对上述的补充说明：
1.可以提供数据库变更前和变更后的字段内容，针对binlog中没有的name、isKey等信息进行补全
2.可以提供ddl的变更语句
