前言
本篇只介绍跟高可用相关的配置。
- TCP模式 请参考文章：【Canal——增量同步MySQL数据到ElasticSearch】
- Kafka模式请参考文章：【Canal——canal server 读取 binlog 到 kafka 然后在使用 canal-adapter】

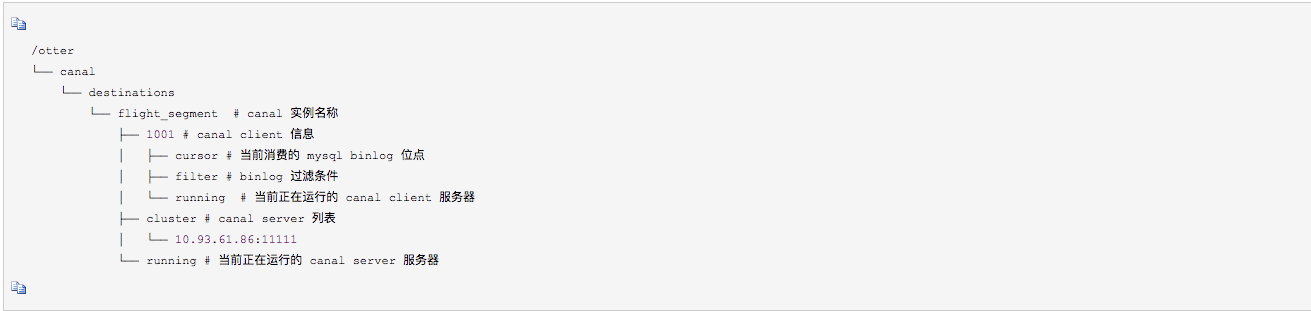

Canal server 和 client 端的高可用方案依赖 zookeeper, 启动 canal server 和 client 的时候都会 zookeeper 读取信息. Canal 在 zookeeper 存储的数据结构如下:
Canal server 和 client 启动的时候都会去抢占 zk 对应的 running 节点, 保证只有一个 server 和 client 在运行, 而 server 和 client 的高可用切换也是基于监听 running 节点进行的.

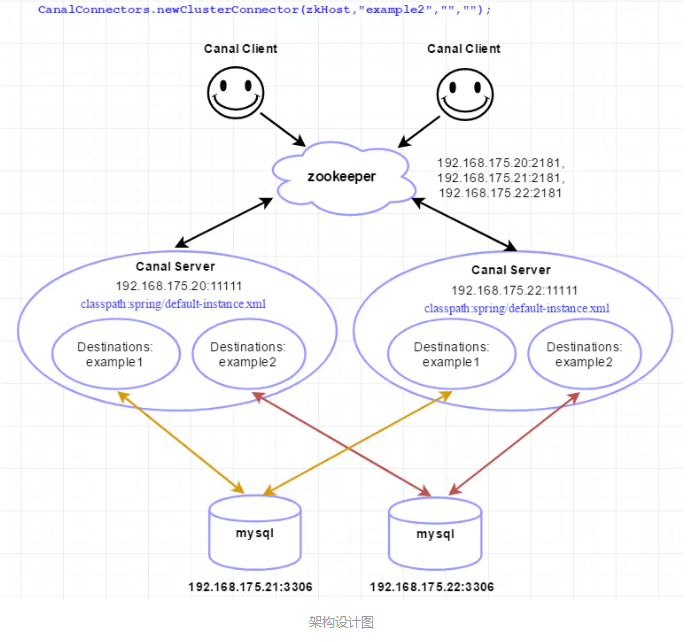

一、架构
配置说明：
- zookeeper x 3 + canal x 2 + mysql x 2
组件说明:
- linux内核版本(CentOS Linux 7)：(命令:uname -a)
Linux slave1 3.10.0-693.el7.x86_64 #1 SMP Tue Aug 22 21:09:27 UTC 2017 x86_64 x86_64 x86_64 GNU/Linux
- mysql版本：(SQL命令：select version(); 或 status)
Server version: 5.6.43-log MySQL Community Server (GPL)
- canal版本：canal-1.1.4
- zookeeper版本：zookeeper-3.4.14
-
二、搭建zookeeper集群
搭建zookeeper集群地址为192.168.175.20:2181,192.168.175.21:2181,192.168.175.22:2181,具体搭建流程,可查看文章：【Zookeepr3.4.5集群搭建】。
三、搭建canal server集群
前提:mysql已打开binlog功能,且配置binlog模式为row。具体配置,可查看文章：【增量同步MySQL数据到ElasticSearch】。
1. 下载最新canal安装包
下载地址:https://github.com/alibaba/canal/releases/download/canal-1.1.4/canal.deployer-1.1.4.tar.gz
2.上传并解压
进入192.168.175.20服务器，使用rz命令上传,使用如下命令进行解压至/usr/local/hadoop/app/canal:
tar xzvf canal.deployer-1.1.4.tar.gz -C canal3. 修改配置instance.properties
新解压的文件夹/usr/local/hadoop/app/canal/conf/有一个example文件夹,一个example就代表一个instance实例.而一个instance实例就是一个消息队列,
所以这里可以将文件名改为example1,同时再复制出来一个叫example2.(命名可以使用监听的数据库名)。
修改/usr/local/hadoop/app/canal/conf/example1/instance.properties配置文件:canal.instance.master.address=192.168.175.21:3306canal.instance.dbUsername=canalcanal.instance.dbPassword=canalcanal.instance.connectionCharset = UTF-8canal.mq.topic=example1
修改/usr/local/hadoop/app/canal/conf/example2/instance.properties配置文件:
canal.instance.master.address=192.168.175.22:3306 canal.instance.dbUsername=canal canal.instance.dbPassword=canal canal.instance.connectionCharset = UTF-8 canal.mq.topic=example2配置文件参数说明,可查看:https://github.com/alibaba/canal/wiki/AdminGuide
4. 修改配置canal.properties
配置/usr/local/hadoop/app/canal/conf/canal.properties是一个对应canal server的全局配置(instance.properties是对应canal instance的配置)。
canal.id = 2 #保证每个canal server的id不同 canal.port = 11111 canal.zkServers =192.168.175.20:2181,192.168.175.21:2181,192.168.175.22:2181 canal.instance.global.spring.xml = classpath:spring/default-instance.xml #其他配置默认即可.注意: 两台机器上的instance目录的名字需要保证完全一致，HA模式是依赖于instance name进行管理，同时必须都选择default-instance.xml配置。
配置完成,将文件从192.168.175.20远程复制一份到192.168.175.22上:
#需要确保已开通免密
scp -rp /usr/local/hadoop/app/canal slave2:/usr/local/hadoop/app/5. 启动canal server
分别进入2台服务器的文件夹/usr/local/hadoop/app/canal/bin执行如下启动命令:
./startup.sh 查看 server 日志：/usr/local/hadoop/app/canal/logs/canal/canal.log，出现如下内容，即表示启动成功:
2019-06-07 21:15:03.372 [main] INFO com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations 2019-06-07 21:15:03.427 [main] INFO c.a.o.c.d.monitor.remote.RemoteConfigLoaderFactory - ## load local canal configurations 2019-06-07 21:15:03.529 [main] INFO com.alibaba.otter.canal.deployer.CanalStater - ## start the canal server. 2019-06-07 21:15:06.251 [main] INFO com.alibaba.otter.canal.deployer.CanalController - ## start the canal server[192.168.175.22:11111] 2019-06-07 21:15:22.245 [main] INFO com.alibaba.otter.canal.deployer.CanalStater - ## the canal server is running now ......查看 instance 的日志：/usr/local/hadoop/app/canal/logs/example1/example1.log 和/usr/local/hadoop/app/canal/logs/example2/example2.log，出现如下内容，即表示启动成功：
注：只会看到一台机器上出现了以上instance启动成功的日志，即 192.168.175.20 和 192.168.175.22 只会有1台有以上日志输出。
6. 验证canal server
在zk中查看canal server节点注册情况:
[zk: localhost:2181(CONNECTED) 27] ls2 /otter/canal/destinations [example2, example1] [zk: localhost:2181(CONNECTED) 26] ls2 /otter/canal/cluster [192.168.175.22:11111, 192.168.175.20:11111]可以看到canal server节点已经在zk集群上注册成功。当停掉一个canal server时,可以看到zk上对应的临时节点也会删除.
在zk中查看canal server当前正在工作的节点:
[zk: localhost:2181(CONNECTED) 0] get /otter/canal/destinations/example1/running {"active":true,"address":"192.168.175.20:11111"}canal server自动平滑切换:
先停止正在工作的 192.168.175.20 的 canal server：
bin/stop.sh
这时 192.168.175.22 会立马启动example instance，提供新的数据服务：
[zk: localhost:2181(CONNECTED) 0] get /otter/canal/destinations/example1/running
{"active":true,"address":"192.168.175.22:11111"}
与此同时，客户端也会随着canal server的切换，通过获取zookeeper中的最新地址，与新的canal server建立链接，继续消费数据，整个过程自动完成。
四、搭建canal client
使用canal client通过zookeeper连接canal server集群。注意运行canal客户端代码时,一定要先启动canal server!!!
1. 代码实现
添加pom依赖：
<dependency> <groupId>com.alibaba.otter</groupId> <artifactId>canal.client</artifactId> <version>1.1.3</version> </dependency>canal client代码：
package com.xgh.canal;
import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.CanalEntry.*;
import com.alibaba.otter.canal.protocol.Message;
import java.net.InetSocketAddress;
import java.util.List;
public class TestCanalByZk {
public static void main(String args[]) {
String zkHost="192.168.175.20:2181,192.168.175.21:2181,192.168.175.22:2181";
// 创建链接
CanalConnector connector = CanalConnectors.newClusterConnector(zkHost,"example1","","");
/*CanalConnector connector = CanalConnectors.newSingleConnector(new InetSocketAddress("192.168.175.22", 11111),
"example", "", "");*/
int batchSize = 1000;
int emptyCount = 0;
long batchId = 0;
//外层死循环:在canal节点宕机后,抛出异常,等待zk对canal处理切换,切换完后,继续创建连接处理数据
while(true) {
try {
connector.connect();
connector.subscribe(".*\\..*");//订阅所有库下面的所有表
//connector.subscribe("canal.t_canal");//订阅库canal库下的表t_canal
connector.rollback();
//内层死循环:按频率实时监听数据变化,一旦收到变化数据,立即做消费处理,并ack,考虑消费速度,可以做异步处理并ack.
while (true) {
Message message = connector.getWithoutAck(batchSize); // 获取指定数量的数据
batchId = message.getId();
int size = message.getEntries().size();
//// 偏移量不等于-1 或者 获取的数据条数不为0 时，认为拿到消息，并处理
if (batchId == -1 || size == 0) {
emptyCount++;
System.out.println("empty count : " + emptyCount);//此時代表當前數據庫無遍更數據
Thread.sleep(200); //200ms拉一次变动数据
} else {
emptyCount = 0;
System.out.printf("message[batchId=%s,size=%s] \n", batchId, size);
printEntry(message.getEntries());
}
connector.ack(batchId); // 提交确认
}
}catch(Exception e){
e.printStackTrace();
connector.rollback(batchId); // 处理失败, 回滚数据
} finally {
connector.disconnect();
}
}
}
private static void printEntry(List<Entry> entrys) {
for (Entry entry : entrys) {
if (entry.getEntryType() == EntryType.TRANSACTIONBEGIN
|| entry.getEntryType() == EntryType.TRANSACTIONEND) {
continue;
}
RowChange rowChage = null;
try {
rowChage = RowChange.parseFrom(entry.getStoreValue());
} catch (Exception e) {
throw new RuntimeException("ERROR ## parser of eromanga-event has an error , data:" + entry.toString(),
e);
}
System.out.println("rowChare ======>"+rowChage.toString());
EventType eventType = rowChage.getEventType(); //事件類型,比如insert,update,delete
System.out.println(String.format("================> binlog[%s:%s] , name[%s,%s] , eventType : %s",
entry.getHeader().getLogfileName(),//mysql的my.cnf配置中的log-bin名稱
entry.getHeader().getLogfileOffset(), //偏移量
entry.getHeader().getSchemaName(),//庫名
entry.getHeader().getTableName(), //表名
eventType));//事件名
for (RowData rowData : rowChage.getRowDatasList()) {
if (eventType == EventType.DELETE) {
printColumn(rowData.getBeforeColumnsList());
} else if (eventType == EventType.INSERT) {
printColumn(rowData.getAfterColumnsList());
} else {
System.out.println("-------> before");
printColumn(rowData.getBeforeColumnsList());
System.out.println("-------> after");
printColumn(rowData.getAfterColumnsList());
}
}
}
}
private static void printColumn(List<Column> columns) {
for (Column column : columns) {
System.out.println(column.getName() + " : " + column.getValue() + " update=" + column.getUpdated());
}
}
}
canal功能含义：
- 连接，connector.connect()
- 订阅，connector.subscribe
- 获取数据，connector.getWithoutAck()
- 业务处理
- 提交确认,connector.ack()
- 回滚，connector.rollback()
- 断开连接，connector.disconnect()
canal client运行实例：
empty count : 1
empty count : 2
empty count : 3
empty count : 4
2. 验证canal client
- 触发数据库变更：
创建库：create database canal;创建表：create table t_canal (id int,name varchar(20),status int);插入数据：insert into t_canal values(11,’xxiao’,1);
canal client 输出日志：
================> binlog[mysql-bin.000001:6973] , name[canal,t_canal] , eventType : INSERT
id : 11 update=true
name : xxiao update=true
status : 1 update=true
在zk中查看正在连接的 canal client 节点:
[zk: localhost:2181(CONNECTED) 0] get /otter/canal/destinations/example1/1001/running {"active":true,"address":"192.168.175.18:11111","clientId":1001}在zk中查看最后一次消费成功的binlog位点:
数据消费成功后，canal server会在zookeeper中记录下当前最后一次消费成功的binlog位点. (下次你重启client时，会从这最后一个位点继续进行消费)。
[zk: localhost:2181(CONNECTED) 16] get /otter/canal/destinations/example1/1001/cursor
{"@type":"com.alibaba.otter.canal.protocol.position.LogPosition","identity":{"slaveId":-1,"sourceAddress":{"address":"10.20.144.15","port":3306}},"postion":{"included":false,"journalName":"mysql-bin.002253","position":2574756,"timestamp":1363688722000}}
五、其它
1. canal数据结构
canal的数据传输有两块，一块是进行binlog订阅时，binlog转换为我们所定义的Message，第二块是client与server进行TCP交互时，传输的TCP协议。Entry数据结构：
Entry
Header
version [协议的版本号,default = 1]
logfileName [binlog文件名]
logfileOffset [binlog position]
serverId [服务端serverId]
serverenCode [变更数据的编码]
executeTime [变更数据的执行时间]
sourceType [变更数据的来源,default = MYSQL]
schemaName [变更数据的schemaname]
tableName [变更数据的tablename]
eventLength [每个event的长度]
eventType [insert/update/delete类型,default = UPDATE]
props [预留扩展]
gtid [当前事务的gitd]
entryType [事务头BEGIN/事务尾END/数据ROWDATA/HEARTBEAT/GTIDLOG]
storeValue [byte数据,可展开，对应的类型为RowChange]
RowChange
tableId [tableId,由数据库产生]
eventType [数据变更类型,default = UPDATE]
isDdl [标识是否是ddl语句，比如create table/drop table]
sql [ddl/query的sql语句]
rowDatas [具体insert/update/delete的变更数据，可为多条，1个binlog event事件可对应多条变更，比如批处理]
beforeColumns [字段信息，增量数据(修改前,删除前),Column类型的数组]
afterColumns [字段信息，增量数据(修改后,新增后),Column类型的数组]
props [预留扩展]
props [预留扩展]
ddlSchemaName [ddl/query的schemaName，会存在跨库ddl，需要保留执行ddl的当前schemaName]
Column
index [字段下标]
sqlType [jdbc type]
name [字段名称(忽略大小写)，在mysql中是没有的]
isKey [是否为主键]
updated [是否发生过变更]
isNull [值是否为null]
props [预留扩展]
value [字段值,timestamp,Datetime是一个时间格式的文本]
length [对应数据对象原始长度]
mysqlType [字段mysql类型]
六、总结
1. 启动两个监听example1的canal client，启动两个监听example2的canal client：
在example1或example2对应的数据发生变化时，两个canal client只有一个消费消息。
当两个监听同一个队列的canal client有一个宕掉时，再有数据变化时，剩下的一个canal client就会开始消费数据。
这就验证了canal client的HA机制：为了保证有序性,一份instance同一时间只能由一个canal client进行get/ack/rollback操作,否则客户端接收无法保证有序.
2. 启动两个canal server并在zk上注册
当停掉其中一个canal server时，当产生数据变化时，整个canal server集群仍可以正常对外提供服务。
这就验证了canal server的HA机制：为了减少对mysql dump的请求,不同server上的instance要求同一时间只能有一个处于running,其他的处于standby状态.
3. 在canal server切换过程中，canal client存在重复消费数据的问题
这点需要在消费端自行进行处理。
