Canal 的 dump 支持串行和并行模式两种模式，本篇重点梳理 dump 的核心流程，以便对 dump 过程有一个充分的了解，更好的理解 Canal 的实现原理与细节，下一篇中将重点关注Canal是如何引入并行模式来提高dump的性能，即并行编程相关的技巧。
一、dump流程

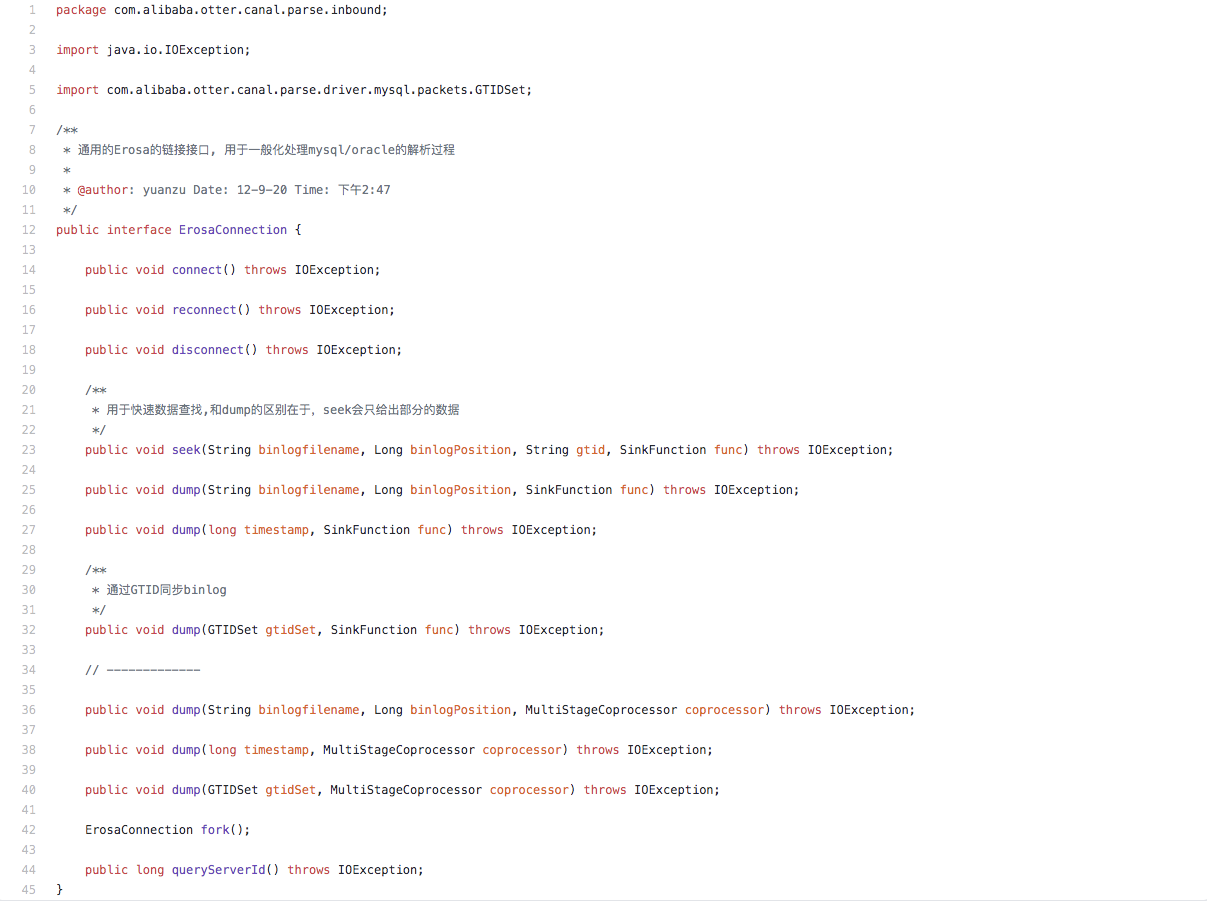

1、Canal中dump方法声明如下
串行处理
public void dump(String binlogfilename,Long binlogPosition,SinkFunction func) throws IOException;
并行处理模式
带有参数MultiStageCoprocessor为并行处理模式，底层使用了disruptor高性能并发框架
public void dump(String binlogfilename, Long binlogPosition, MultiStageCoprocessor coprocessor) throws IOException;
2、MysqlConnection 具体实现
public class MysqlConnection implements ErosaConnection {
......
public void dump(String binlogfilename, Long binlogPosition, SinkFunction func) throws IOException {
updateSettings();
loadBinlogChecksum();
sendRegisterSlave();
sendBinlogDump(binlogfilename, binlogPosition);
DirectLogFetcher fetcher = new DirectLogFetcher(connector.getReceiveBufferSize());
fetcher.start(connector.getChannel());
LogDecoder decoder = new LogDecoder(LogEvent.UNKNOWN_EVENT, LogEvent.ENUM_END_EVENT);
LogContext context = new LogContext();
context.setFormatDescription(new FormatDescriptionLogEvent(4, binlogChecksum));
while (fetcher.fetch()) {
accumulateReceivedBytes(fetcher.limit());
LogEvent event = null;
event = decoder.decode(fetcher, context);
if (event == null) {
throw new CanalParseException("parse failed");
}
if (!func.sink(event)) {
break;
}
if (event.getSemival() == 1) {
sendSemiAck(context.getLogPosition().getFileName(), context.getLogPosition().getPosition());
}
}
}
......
}
Step1：updateSettings() 在发送dump之前先设置相关的参数。
Step2: loadBinlogChecksum() 从主库查询binlog checksum, 具体向主库发送select @@golalbal.binlog_checksum语句
Step3: sendBinlogDump() 向MySQL Master 注册从节点，告知客户端的host、port、用户名与密码、serverId，具体实现是发送命令CODE为 0x15
Step4：向 MySQL Master 发送 dump 请求，MySQL是基于请求与应答模式，发送请求命令后，就会向网络通道中写入响应请求。（在这里大家不妨先大概思考一下如何读取 dump 命令的返回值，这部分虽然涉及到网络相关的知识，我在这边会稍微简单提一下）。
Step5：构建 DirectLogFetcher对象，实现基于 socket 的日志拉取服务，并构建 LogDecoder 对象，用于解析 binlog 日志。
Step6：使用 while 循环反复拉取消息，通过通过 LogDecoder 对二进制流进行解析，提取一条完整的binlog事件，交给 SinkFunction 去处理，并且如果开启了半同步机制，则需要向master发送ACK。既然是while循环，该方法的退出条件还是值得我们关注的：
- fetch.fetch()方法返回 false
- SinkFunction 的 sink 方法 false，SinkFunction的详细处理流程将在下文介绍，这里先告知返回false的情况是 binlog 日志解析线程已停止运行。
二、核心流程解析
上面粗略的介绍了 dump 命令的几个核心关键步骤，要想详细掌握其实现细节，我们必须继续深入探讨如下几个问题：
- DirectLogFetcher 内部工作机制
- LogDecoder binlog 日志解析
-
1、DirectLogFetcher内部工作机制

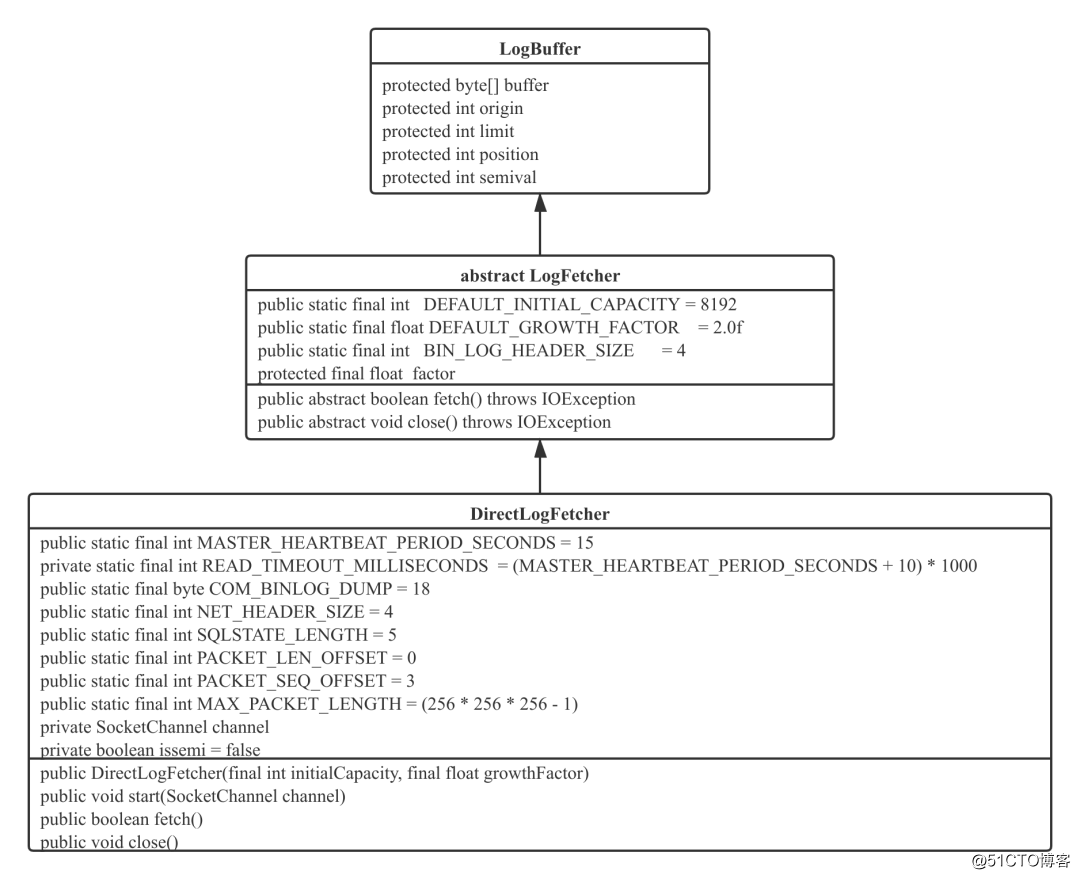

2.1 DirectLogFetcher 类图
DirectLogFetcher的类继承体系如上图所示，我们来看一下其关键点： LogBuffer日志buffer，主要定义如下属性：
- byte[] buffer缓存区中数据容器。
- int origin当前buffer中的读指针
- int limit当前buffer的最大可读可写指针
- int position当前buffer的写指针。

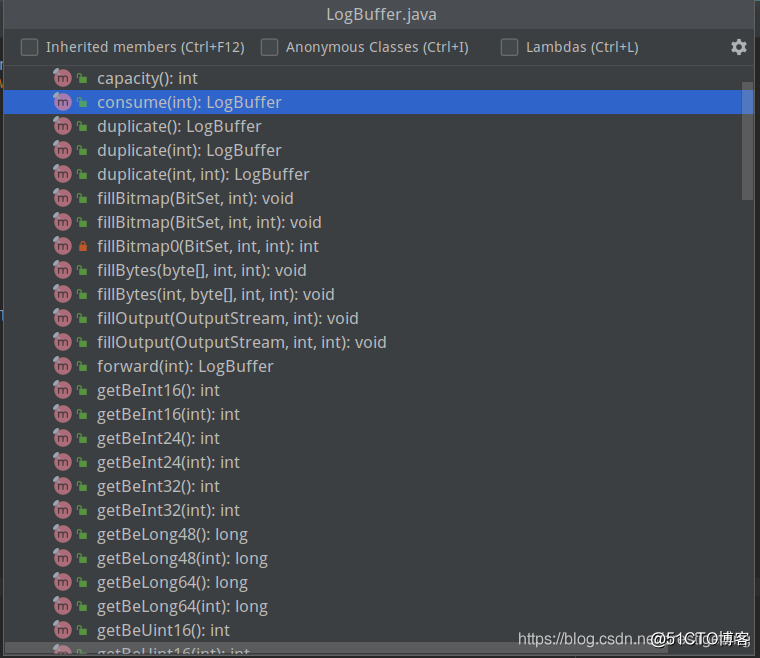

- int semival是否需要发送ACK(用于半同步)。LogBuffer封装了字节相关的操作，不仅定义了上面的属性，也定义了字节读取相关众多API，其截图如下：
在这里插入图片描述 - LogFetcher binlog日志抓取抽象类，定义了如下关键属性与抽象方法。
- int DEFAULT_INITIAL_CAPACITYLogBuffer中的初始容量，默认为8K。
- float DEFAULT_GROWTH_FACTOR容量增长因子，默认为 2.0。
- int BIN_LOG_HEADER_SIZEbinlog日志条目 header 的长度，固定为4字节。
- float factor增长因子。
- public abstract boolean fetch()抓取binlog日志。
- public abstract void close()关闭 Fetch。
- DirectLogFetcher Canal LogFetcher模式实现类，其核心属性如下：
- SocketChannel channel网络通道，用于发送dump请求的网络通道。
boolean issemi = false是否开启半同步。
2.2 fetch流程详解
接下来我们重点剖析 DirectLogFetcher 的 fetch 方法，来探究其实现原理。在研究DirectLogFetcher的fetch方法之前，我们先重点跟踪一下其内部网络读写方法fetch0方法，该方法是具体与网络读写相关的实现。

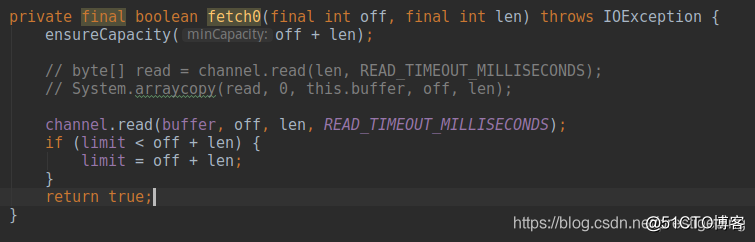

DirectLogFetcher#fetch0
在详细介绍该方法之前先来介绍一下其参数的含义：int off从通道中读取到的内容放入到buffer中的起始位置
- int len期望从通道中读取的字节长度。该方法的实现关键点如下：
- 首先先确保接收缓存区有足够的剩余空间，如果空间不足，则进行扩容。
- 然后从通道中读取指定长度的字节。接下来我们来重点看一下DirectLogFetcher的fetch的实现流程。
DirectLogFetcher#fetch

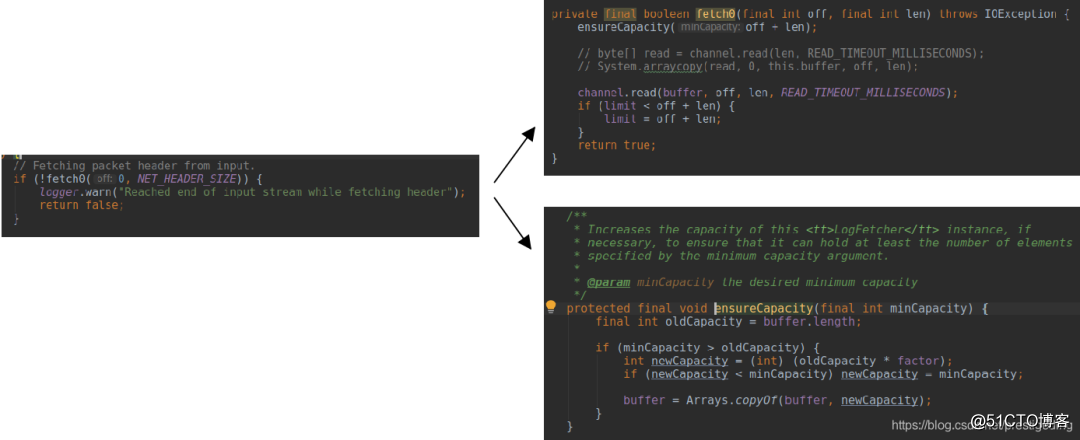

Step1：尝试从网络通道中读取４个字节（即读取协议的头部），如果通道中还没有可读取内容，返回false，造成的效果是一次 dump 请求结束。
DirectLogFetcher#fetch

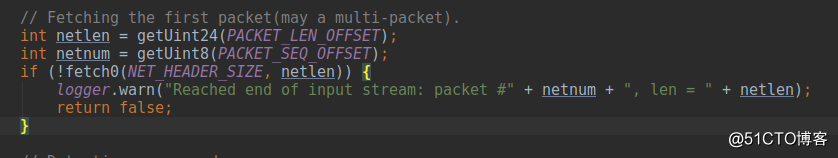

Step2：从上文读到的４个字节分别读出该网络包的总长度以及当前包的序号，从这里可以看成MySQL协议头为４字节，前３个字节为网络包的总长度，第４个字节为包的序列号。再取出数据包的长度后，继续向通道中读取netlen个字节，即读取一个完整的数据包到buffer中。
DirectLogFetcher#fetch

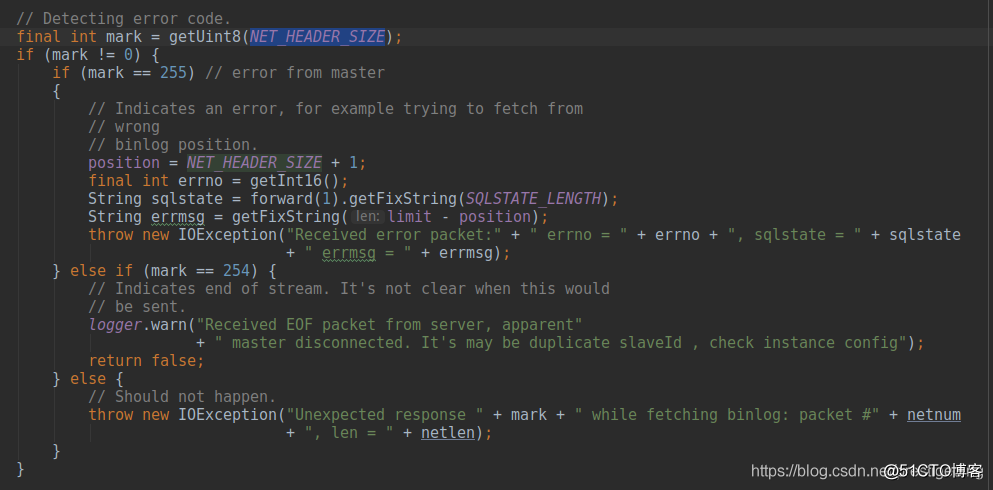

Step3：继续从数据包中读取一个字节，判断该包的状态码，是否是一个成功的响应，如果是错误的响应，会向外抛出一次，Canal 会记录dump命令执行错误的次数。
DirectLogFetcher#fetch

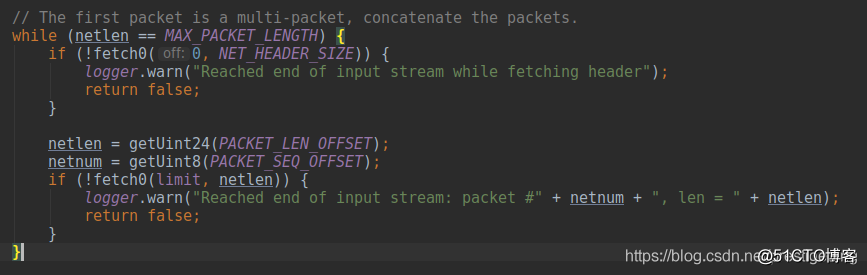

Step４：如果一个包的长度为允许的最大包长度，则继续读取，这个主要是根据MySQL协议做的处理，即读取到一个数据包，然后返回true，表示拉取到一条日志，然后通过LogDecoder解码，然后传入到sink方法中，进行日志的后续处理。
DirectLogFetcher#fetch

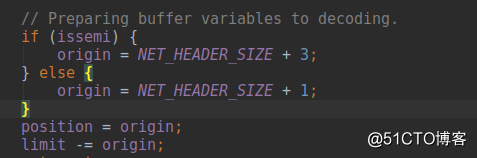

Step5：这一步的目的，就是将buffer中的当前指针指向数据的开始位置。这样一次 fetch就结束了。从上面的流程来看，DirectLogFetcher#fetch 方法结束后，就将进入到LogDecoder中。经过一次DirectLogFetcher#fetch方法后，即取回一条binlog日志，即二进制流，接下来就根据binlog协议对其解析。本文暂不深入该方法，如果大家想深入数据库中间件方面，可以作为一个很好的示例，面向MySQL通信协议进行编程。
3、SinkFunction

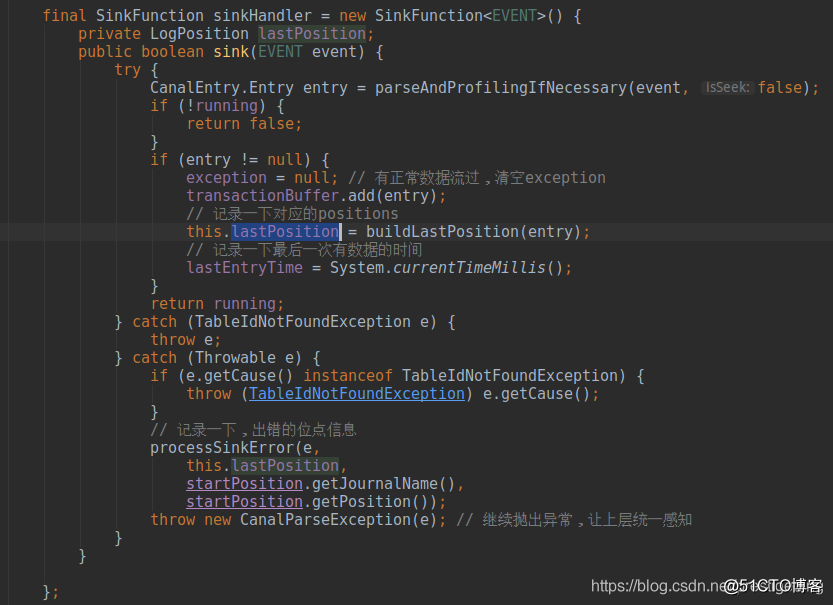

通过 LogDecoder从中解析一个事件后，会调用SinkFunction的sink方法，如果该方法返回 false，一次dump请求将介绍，接下来我们看一下其sink方法。
AbstractEventParser＃start

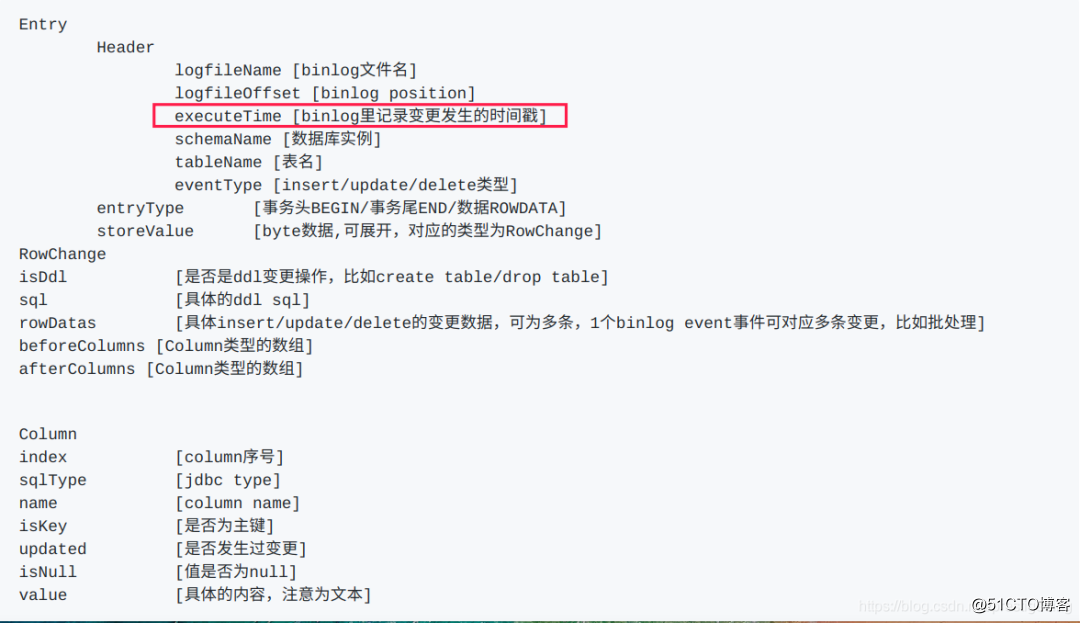

该方法的实现比较简单，这里不打算继续深入，我们重点来看一下 Canal.Entry 的结构：
在这里插入图片描述

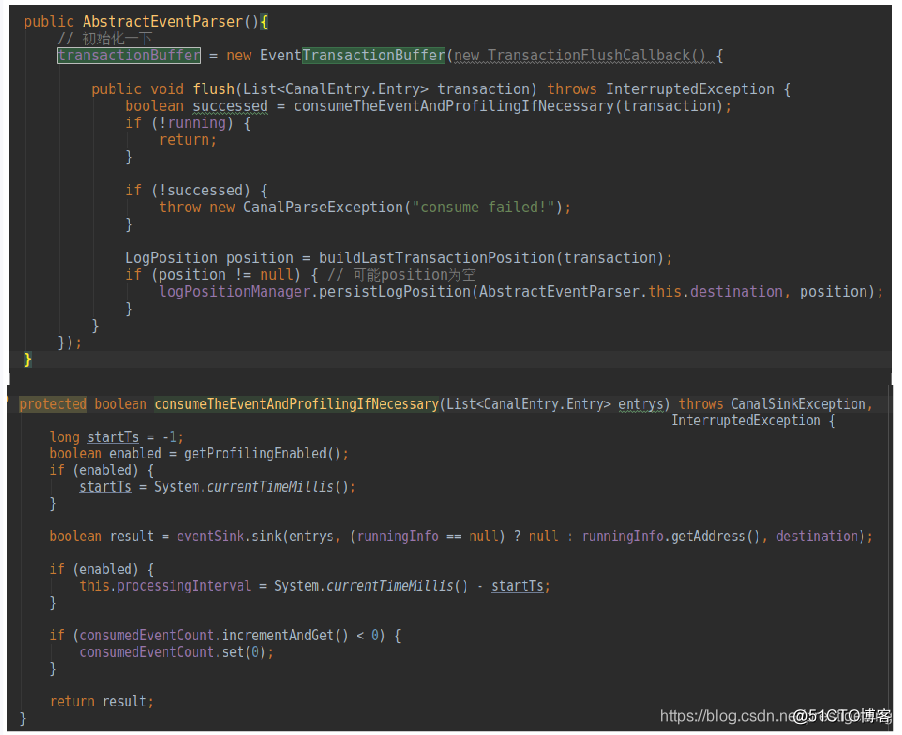

这个结构是基于Canal做架构设计，解决顺序消费、数据不丢失一个重要参考依据，没解析一条事务，最终放入到环形缓存区，环形缓存区尽量以一个事务提交到Sink组件，其代码如下：
