1、Canal整体解析

canal server是canal的基本部署实例，在实现上一个canal server 部署实例由多个binlog数据通道实例组成的。

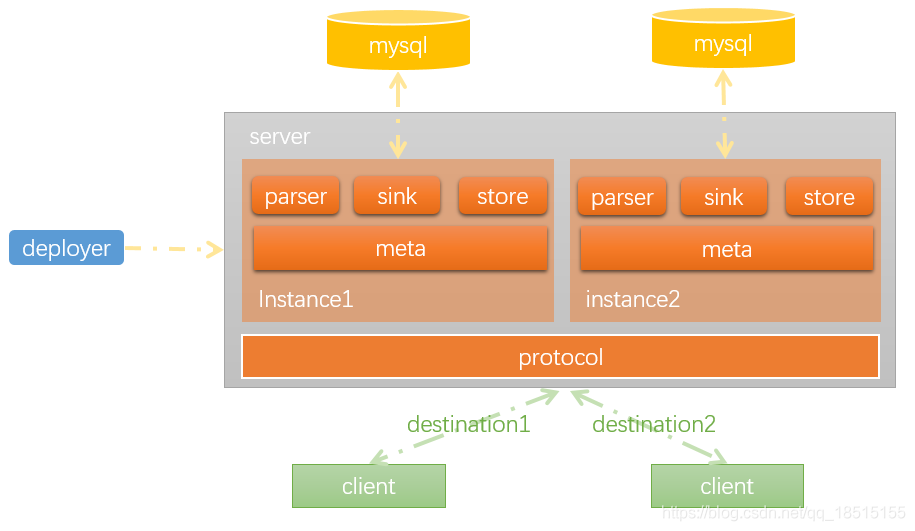

通过deployer模块，启动一个canal-server，一个cannal-server内部包含多个instance，每个instance都会伪装成一个mysql实例的slave。client与server之间的通信协议由protocol模块定义。client在订阅binlog信息时，需要传递一个destination参数，server会根据这个destination确定由哪一个instance为其提供服务。

说明：

  • canal server就是一个jvm运行实例，
  • server代表一个Canal运行实例，对应于一个jvm instance对应于一个数据队列（1个server对应1..n个instance)

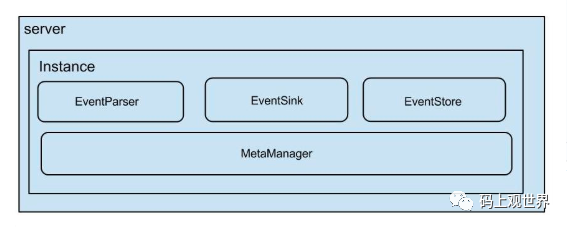

instance模块:

  • eventParser(数据源接入，模拟slave协议和master进行交互，协议解析)
  • eventSink(Parser和Store链接器，进行数据过滤，加工，分发的工作)
  • eventStore(数据存储，目前只存在内存里)
  • metaManager(增量订阅&消费信息管理器)

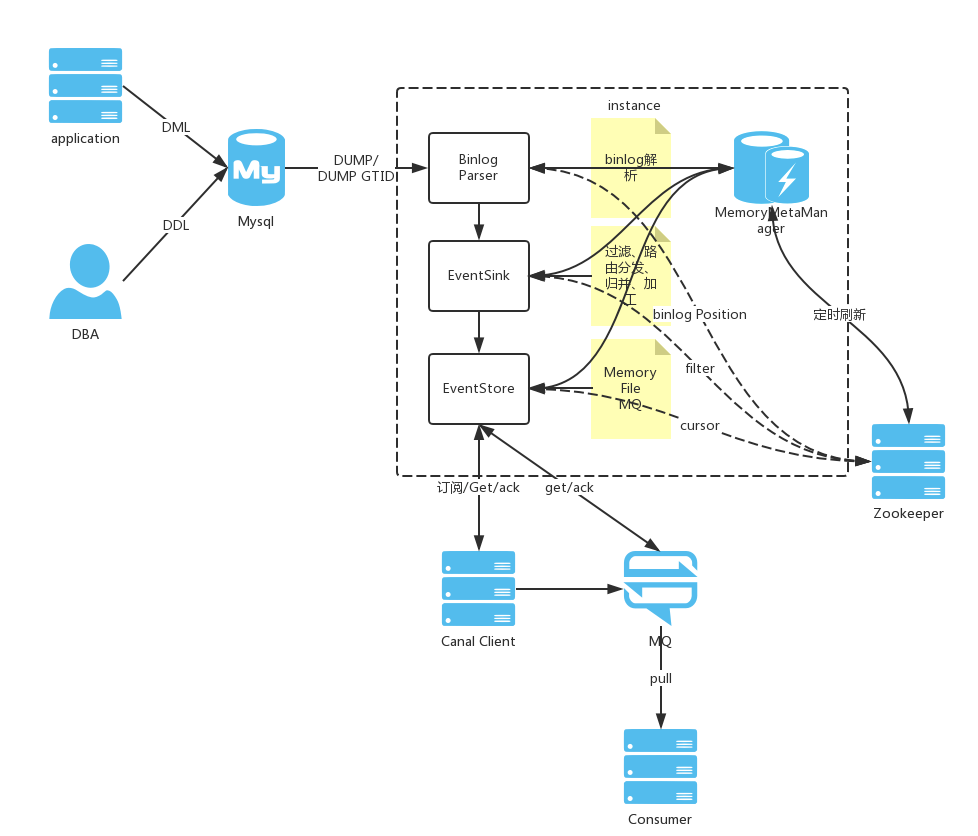

binlog数据通道实例由Parser、Sink和store模块组成，完成binlog的解析、过滤和存储一整条链路功能。跟binlog数据通道的关系为：

2、Canal部署模式

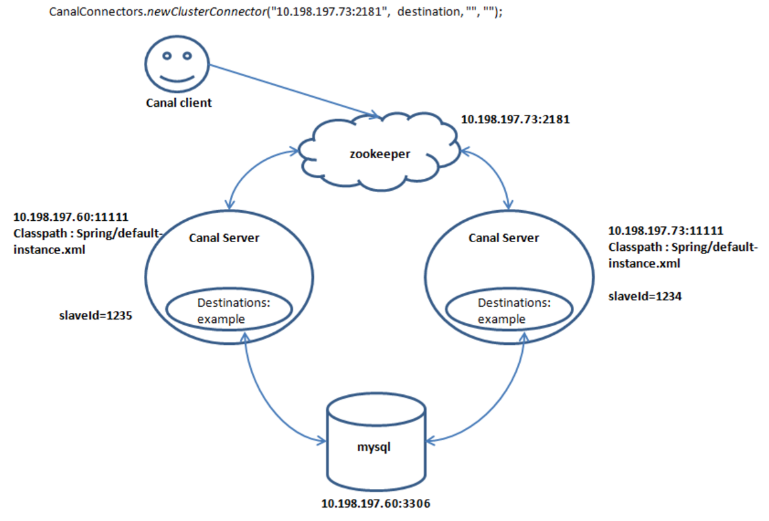

1.HA模式

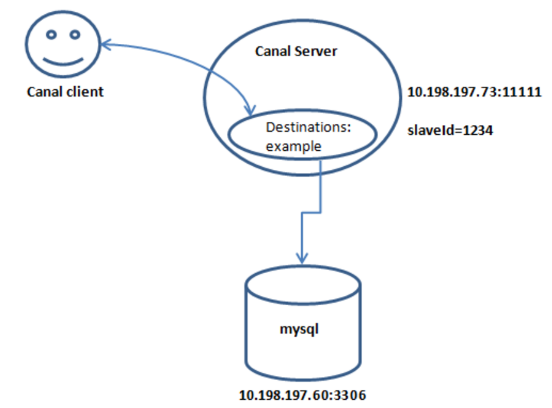

2.单连

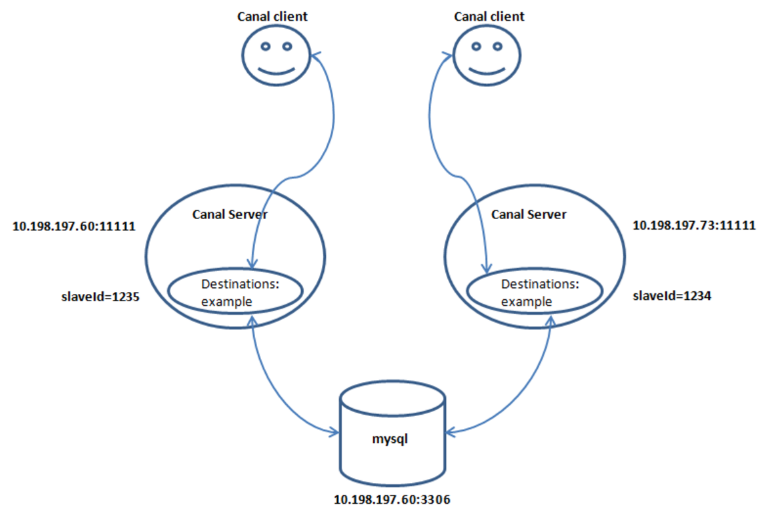

3.两个client+两个instance+1个mysql

当mysql变动时，两个client都能获取到变动

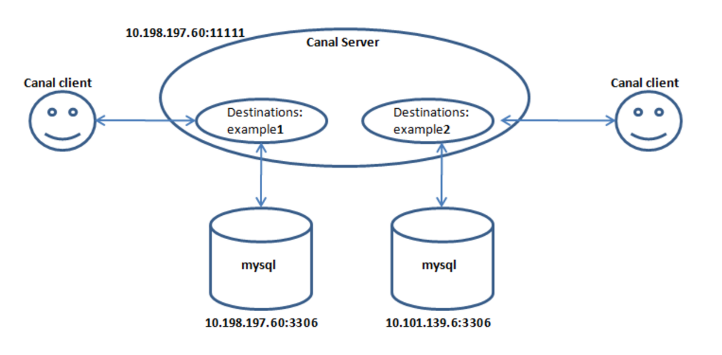

4.一个server+两个instance+两个mysql+两个client

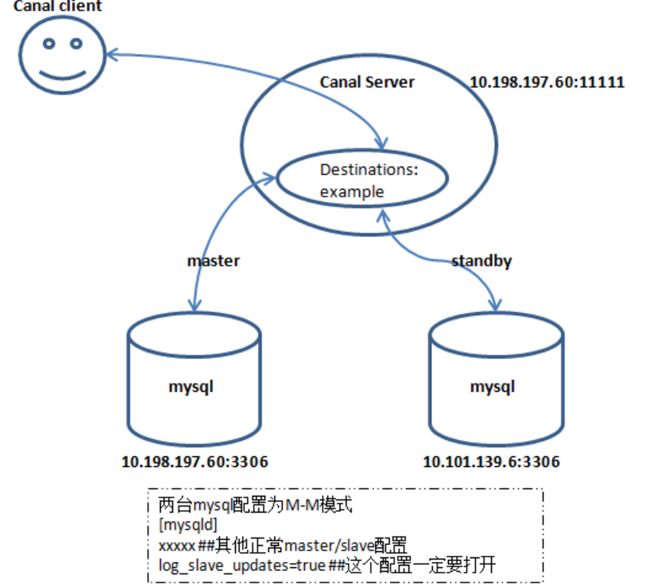

  1. instance**的standby配置


3、Canal和Maxwell对比

canal和maxwell都是基于mysql的binlog的读取实现数据同步的方式来实现mysql的数据同步，但是canal更轻量级，社区和学习成本更低，且canal是纯java写的，而maxwell是基于lisp描述语言来编写的，从技术生态的支持和扩展性方面，canal更适合。

4、Canal 写入ES

接收消息推送es有两种实现方式：

  • canal-adaptor组件部署实现
  • 自定义kafka-consumer方式写入

es-client写入索引文档实现
此处由于是数据同步的单独服务，尽量少的产生服务依赖，因此，写入es考虑集成es-client处理

5、Canal框架组成
canal-server
https://github.com/alibaba/canal
canal-admin
https://github.com/alibaba/canal/wiki/ClientAdapter

canal-client
https://github.com/alibaba/canal/wiki/ClientAPI
