*备注地址～https://github.com/alibaba/canal、https://github.com/alibaba/canal/wiki/AdminGuide

一、简介

1、源起

canal [kə’næl]，译意为水道/管道/沟渠，纯Java开发，主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费，
早期阿里巴巴因为杭州和美国双机房部署，存在跨机房同步的业务需求，实现方式主要是基于业务 trigger 获取增量变更。从 2010 年开始，业务逐步尝试数据库日志解析获取增量变更进行同步，由此衍生出了大量的数据库增量订阅和消费业务。
基于日志增量订阅和消费的业务包括

数据库镜像
数据库实时备份
索引构建和实时维护(拆分异构索引、倒排索引等)
业务 cache 刷新(缓存一致性)
带业务逻辑的增量数据处理

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

2、结构

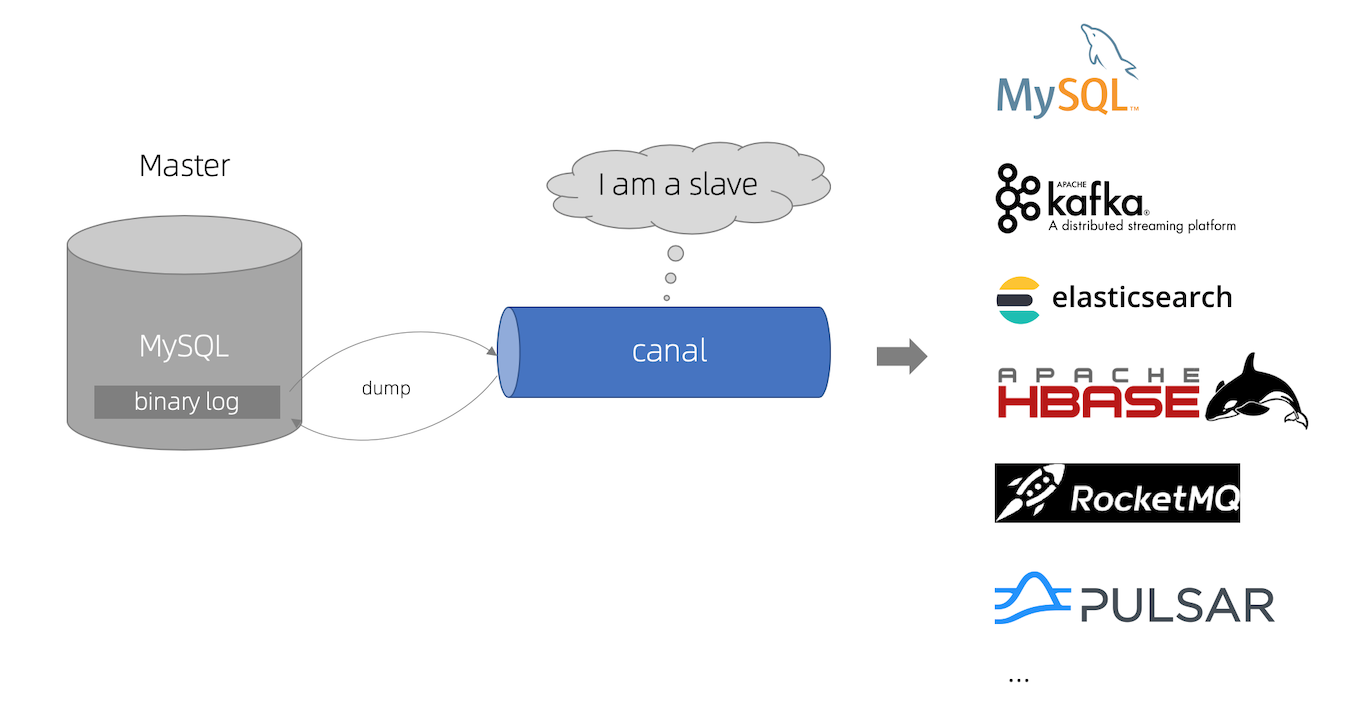

canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送 dump 协议
MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
canal 解析 binary log 对象(原始为 byte 流)

通过以上原理，很容易理解canal的数据同步逻辑：就是把canal实例伪装为mysql的一个从库实例，通过mysql自有的数据同步机制来达到数据同步的目的。

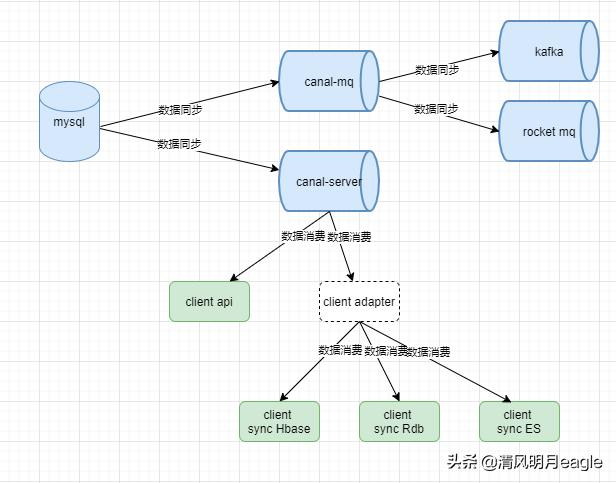

上图可知canal内部设计为server-client的结构。
可把同步数据直接透传到kafka和rocket mq队列。
可通过client端api定制消费mysql同步数据。可也通过adapter api扩展实现HBASE、Rdb、ES的数据同步。

二、工作原理

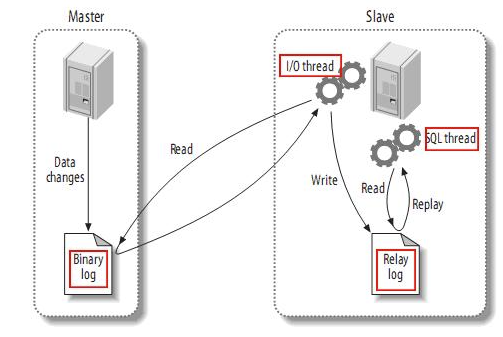

1、MySQL主备复制原理

MySQL master 将数据变更写入二进制日志( binary log, 其中记录叫做二进制日志事件binary log events，可以通过 show binlog events 进行查看)
MySQL slave(I/O thread) 将 master 的 binary log events 拷贝到它的中继日志(relay log)
MySQL slave(SQL thread) 重放 relay log 中事件，将数据变更反映它自己的数据

启用Binlog注意以下几点:
Master主库一般会有多台Slave订阅，且Master主库要支持业务实时变更操作，服务器资源会有瓶颈
需要同步的数据表一定要有主键

2、canal 工作原理

canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议
MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
canal 解析 binary log 对象(原始为 byte 流)
把MySQL的binlog设置为row模式以后，可以获取到执行的每一个Insert/Update/Delete的脚本，以及修改前和修改后的数据，基于这个特性，Canal就能高效的获取到MySQL数据的变更。
目前canal只能支持row模式的增量订阅(statement只有sql，没有数据，所以无法获取原始的变更日志)
3、Canal是怎么假装成Mysql Slave的？

与Mysql Master服务器建立Socket链接；
根据Mysql协议规范发送身份认证数据包进行身份认证；
根据Mysql协议规范发送slave注册数据包将自己伪装成Mysql Slave；
根据Mysql协议规范发送Dump请求，让Master给自己推送Binlog日志；
4、Canal解析binlog
Mysql Binlog介绍：http://dev.mysql.com/doc/refman/5.5/en/binary-log.html

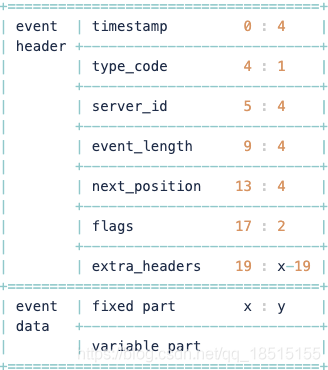

一个binlog包含一个四字节的模数和一系列描述数据变更的Event，每一个Event又包含header和data两部分，大致结构如下：

基于Row模式的binlog主要包括以下几个Event：

TABLE_MAP_EVENT：描述变更的数据库表
WRITE_ROWS_EVENT：描述插入数据变更
UPDATE_ROWS_EVENT：描述修改数据变更
DELETE_ROWS_EVENT：描述删除数据变更

根据Event的固定结构就可以解析出来相应的数据变更信息。
演示查看binlog：

mysqlbinlog --no-defaults --base64-output=decode-rows -v ../data/binlog.000034 | more

三、架构演化

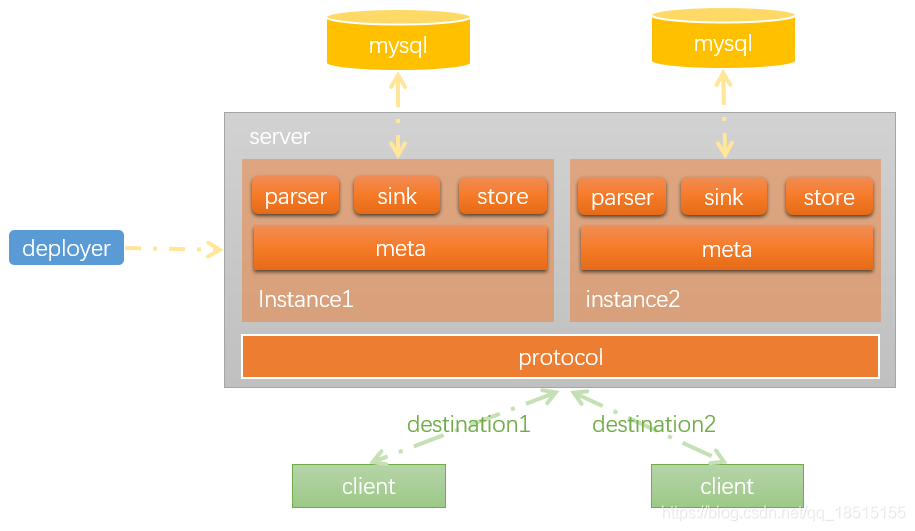

从上图可以看到Canal是Server-Client模式。
Server，主要是解析、分发、存储binlog；
Client，通过ClientAPI你可以从Server获取变更数据；
ClientAdapter，扩展Client的功能，包括将数据同步到RDB，ES，HBASE；
但其实这种Client模式并没有达到真正的解耦，更关键的是目前只有Java语言的Client，为了解决这个问题，大家自然而然想到消息中间件。
事实上，Canal 1.1.1版本以后也是支持在Canal Server解析binlog以后直接将数据投递到Kafka/RocketMQ。

Canal原理
