Ribbon

目前主流的负载方案分为以下两种:

  1. 集中式负载均衡;在消费者和服务提供方中间使用独立的代理方式进行负载,有硬件的(F5),也有软件的(Nginx)
  2. 客户端根据自己的请求情况做负载均衡,Ribbon 就属于客户端自己做负载均衡

Spring Cloud Ribbon 是基于 Netflix Ribbon 实现的一套客户端的负载均衡工具,Ribbon 客户端组件提供一系列的完善配置;es:超时、重试等;通过 LoadBalancer 获取到服务提供的所有机器实例,Ribbon 会自动基于某种规则(轮询、随机等)去调用这些服务;Ribbon 也可以实现自定义的负载均衡算法

客户端的负载均衡

es:ribbon;客户端会有一个服务器地址列表,在发送请求前通过负载均衡算法去选择一个服务器,然后进行访问
微服务负载均衡器 Ribbon - 图1

服务端的负载均衡

es:Nginx;先发送请求,然后通过负载均衡算法,在多个服务器之间选择一个进行访问
微服务负载均衡器 Ribbon - 图2

常见负载均衡算法

  1. 随机:通过随机选择服务器进行执行,一般这种方式使用较少
  2. 轮询:负载均衡默认实现方式,请求进来之后排队处理
  3. 加权轮询:通过对服务器性能的分型,给高配置,低负载的服务器分配更高的权重,均衡各个服务器的压力
  4. 地址 Hash:通过客户端请求的地址的 HASH 值取模映射进行服务器调度
  5. 最小连接数:即使请求均衡了,压力不一定会均衡;最小连接数就是根据服务器情况,es:请求积压数等参数,将请求分配到当前压力最小的服务器上

Ribbon 模块

名称 说明
ribbon-loadbalancer 负载均衡模块,可独立使用,也可以和别的模块一起使用
Ribbon 内置的负载均衡算法都实现在其中
ribbon-eureka 基于 Eureka 封装的模块,能够快速、方便的集成 Eureka
ribbon-transport 基于 Netty 实现多协议的支持,es:HTTP、Tcp、Udp 等
ribbon-httpclient 基于 Apache HttpClient 封装的 REST 客户端,集成了负载均衡模块,可以直接在项目中使用来调用接口
ribbon-example Ribbon 使用代码示例
ribbon-core 一些比较核心且具有通用性的代码,客户端 api 的一些配置和其他 api 的定义

Ribbon 使用

es:客户端调用接口示例

  1. public class RibbonDemo {
  2. public static void main(String[] args) {
  3. // 服务列表
  4. List<Server> serverList = Lists.newArrayList(
  5. new Server("localhost", 8020),
  6. new Server("localhost", 8021));
  7. // 构建负载实例
  8. ILoadBalancer loadBalancer = LoadBalancerBuilder.newBuilder()
  9. .buildFixedServerListLoadBalancer(serverList);
  10. // 调用 5 次来测试效果
  11. for (int i = 0; i < 5; i++) {
  12. String result = LoadBalancerCommand.<String>builder()
  13. .withLoadBalancer(loadBalancer).build()
  14. .submit(new ServerOperation<String>() {
  15. @Override
  16. public Observable<String> call(Server server) {
  17. String addr = "http://" + server.getHost() + ":" +
  18. server.getPort() + "/order/findOrderByUserId/1";
  19. System.out.println(" 调用地址:" + addr);
  20. URL url = null;
  21. try {
  22. url = new URL(addr);
  23. HttpURLConnection conn = (HttpURLConnection) url.openConnection();
  24. conn.setRequestMethod("GET");
  25. conn.connect();
  26. InputStream in = conn.getInputStream();
  27. byte[] data = new byte[in.available()];
  28. in.read(data);
  29. return Observable.just(new String(data));
  30. } catch (Exception e) {
  31. e.printStackTrace();
  32. }
  33. return null;
  34. }
  35. }).toBlocking().first();
  36. System.out.println(" 调用结果:" + result);
  37. }
  38. }
  39. }

Spring Cloud 整合 Ribbon

引入依赖

<!--添加ribbon的依赖-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-ribbon</artifactId>

添加 @LoadBalancer 注解

@Configuration
public class RestConfig {
    @Bean
    @LoadBalanced
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}

修改 Controller

@Autowired
private RestTemplate restTemplate;

@RequestMapping(value = "/findOrderByUserId/{id}")
public R  findOrderByUserId(@PathVariable("id") Integer id) {
    // RestTemplate调用
    //String url = "http://localhost:8020/order/findOrderByUserId/"+id;
    //模拟ribbon实现
    //String url = getUri("mall-order")+"/order/findOrderByUserId/"+id;
    // 添加@LoadBalanced
    String url = "http://mall-order/order/findOrderByUserId/"+id;
    R result = restTemplate.getForObject(url,R.class);

    return result;
}

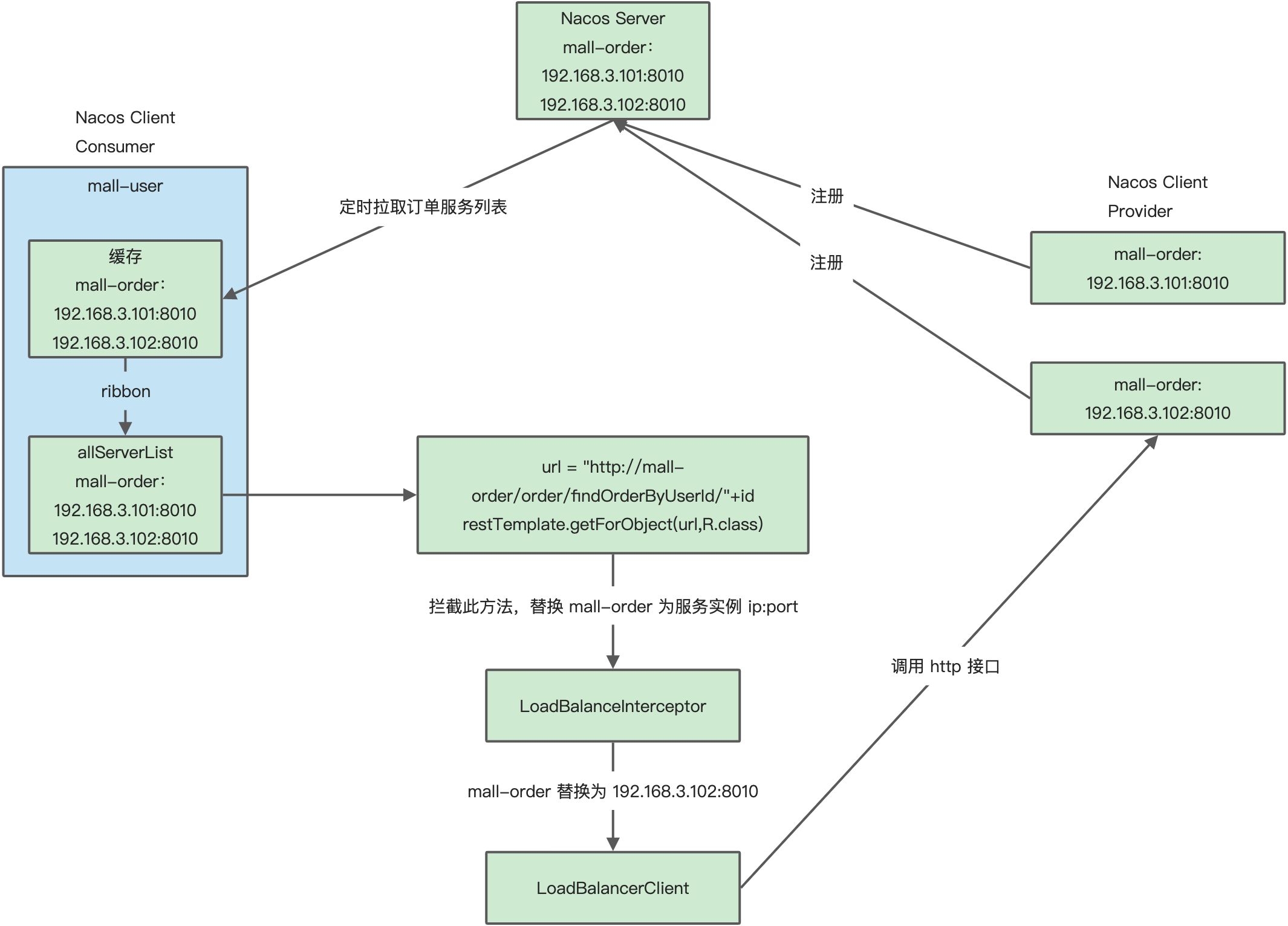

Ribbon 内核原理

微服务负载均衡器 Ribbon - 图3

@LoadBalanced 注解原理

@LoadBalanced 利用 @Qualifier 作为 RestTemplates 注入的筛选条件,筛选出具有负载均衡标识的 RestTemplat
被@LoadBalanced注解的 RestTemplate 会被定制,添加 LoadBalancerInterceptor 拦截器

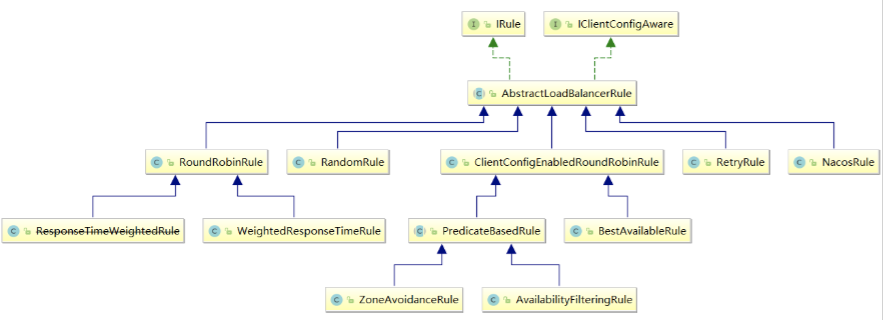

Ribbon 负载均衡策略


  1. RandomRule:随机选择一个 Server
  2. RetryRule:对选定的负载均衡策略加上重试机制,在一个配置时间段内选择 Server 不成功,则一直尝试使用 subRule 的方式选择一个可用的 Server
  3. RoundRobinRule:轮询选择,轮询 index,选择 index 对应位置的 Server
  4. AvailabilityFilteringRule:过滤掉一直连接失败的被标记为 circuit tripped 的后端 Server,并过滤掉那些高并发的后端 Server 或者使用一个 AvailabilityPredicate 来包含过滤 Server 的逻辑,其实就是检查 status 里记录的各个 Server 的运行状态
  5. BestAvailableRule:选择一个最小的并发请求的 Server,逐个考察 Server,若 Server 被 tripped 了,则跳过
  6. WeightedResponseTimeRule:根据响应时间加权,响应时间越长,权重越小,被选中的可能性越低
  7. ZoneAvoidanceRule:默认的负载均衡策略,即复合判断 Server 所在区域的性能和 Server 的可用性选择 Server,在没有区域的环境下,类似于轮询
  8. NacosRule:同集群优先调用

修改默认负载均衡策略

全局配置:调用其他微服务,一律使用指定的负载均衡算法

@Configuration
public class RibbonConfig {

    /**
     * 全局配置
     * 指定负载均衡策略
     * @return
     */
    @Bean
    public IRule() {
        // 指定使用Nacos提供的负载均衡策略(优先调用同一集群的实例,基于随机权重)
        return new NacosRule();
    }

局部配置:调用指定微服务提供的服务时,使用对应的负载均衡算法(修改 application.yml)

# 被调用的微服务名
mall-order:
  ribbon:
    # 指定使用Nacos提供的负载均衡策略(优先调用同一集群的实例,基于随机&权重)
    NFLoadBalancerRuleClassName: com.alibaba.cloud.nacos.ribbon.NacosRule

自定义负载均衡策略

通过实现 IRule 接口可以自定义负载策略,主要的选择服务逻辑在 choose 方法中

实现基于 Nacos 权重的负载均衡策略

@Slf4j
public class NacosRandomWithWeightRule extends AbstractLoadBalancerRule {

    @Autowired
    private NacosDiscoveryProperties nacosDiscoveryProperties;

    @Override
    public Server choose(Object key) {
        DynamicServerListLoadBalancer loadBalancer = (DynamicServerListLoadBalancer) getLoadBalancer();
        String serviceName = loadBalancer.getName();
        NamingService namingService = nacosDiscoveryProperties.namingServiceInstance();
        try {
            //nacos基于权重的算法
            Instance instance = namingService.selectOneHealthyInstance(serviceName);
            return new NacosServer(instance);
        } catch (NacosException e) {
            log.error("获取服务实例异常:{}", e.getMessage());
            e.printStackTrace();
        }
        return null;
    }
    @Override
    public void initWithNiwsConfig(IClientConfig clientConfig) {

    }

配置自定义的策略

局部配置:修改 application.yml

# 被调用的微服务名
mall-order:
  ribbon:
    # 自定义的负载均衡策略(基于随机&权重)
    NFLoadBalancerRuleClassName: com.tuling.mall.ribbondemo.rule.NacosRandomWithWeightRule

全局配置

@Bean
public IRule ribbonRule() {
    return new NacosRandomWithWeightRule();
}

局部配置第二种方式

@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class, DruidDataSourceAutoConfigure.class})
//@RibbonClient(name = "mall-order",configuration = RibbonConfig.class)
//配置多个   RibbonConfig不能被@SpringbootApplication的@CompentScan扫描到,否则就是全局配置的效果
@RibbonClients(value = {
    // 在SpringBoot主程序扫描的包外定义配置类
    @RibbonClient(name = "mall-order",configuration = RibbonConfig.class),
    @RibbonClient(name = "mall-account",configuration = RibbonConfig.class)
})
public class MallUserRibbonDemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(MallUserRibbonDemoApplication.class, args);
    }
}

饥饿加载

在进行服务调用的时候,若网络情况不好,第一次调用有可能会超时

Ribbon 默认懒加载,意味着只有在发起调用的时候才会创建客户端;开启饥饿加载,解决第一次调用慢的问题:

ribbon:
  eager-load:
    # 开启ribbon饥饿加载
    enabled: true
    # 配置mall-order使用ribbon饥饿加载,多个使用逗号分隔
    clients: mall-order
