Seata 源码环境调试

源码：https://github.com/seata/seata.git
官方 demo：https://github.com/seata/seata-samples.git

源码编译

Seata 编译版本：checkout tag v1.4.0

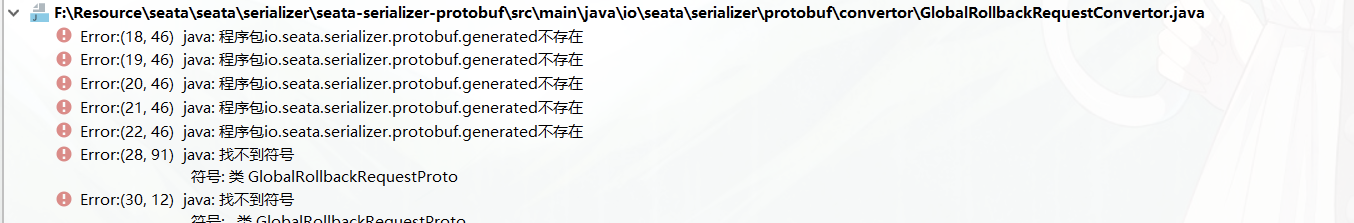

原因：缺少protobuf编译的java文件
解决方案：idea安装protobuf support插件，重启idea
插件下载地址： https://github.com/ksprojects/protobuf-jetbrains-plugin

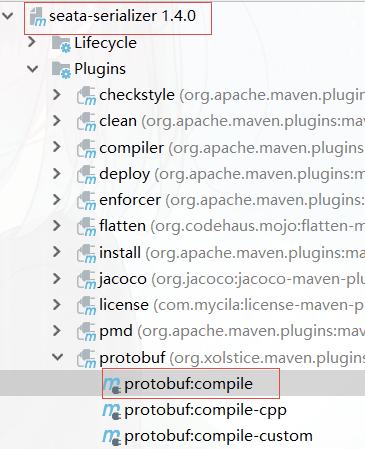

通过protobuf:compile编译seata-serializer包
执行之后就会生成 java 代码
配置 db 存储模式

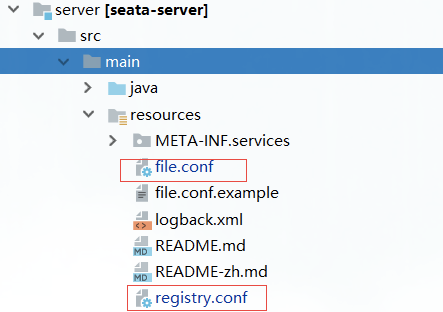

修改resources下的file.conf，修改store.mode=”db”，修改store.db相关配置

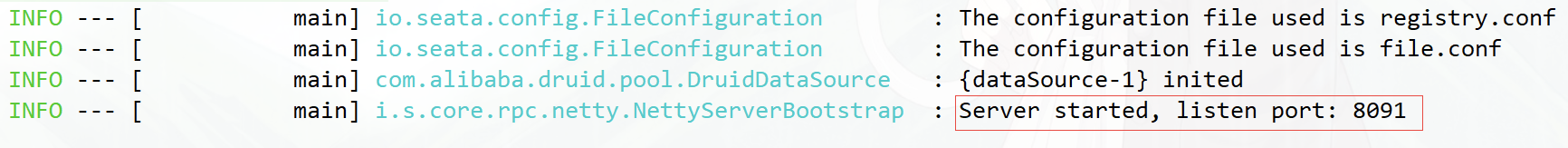

启动 Seata TC Server 服务

先启动nacos server服务，然后找到server模块下io.seata.server.Server.java，执行main方法启动


Seata 工作原理

微服务分布式事务 Seata 源码解析 - 图6

Seata 源码流程图

https://www.processon.com/view/link/5f743063e0b34d0711f001d2

核心接口和类

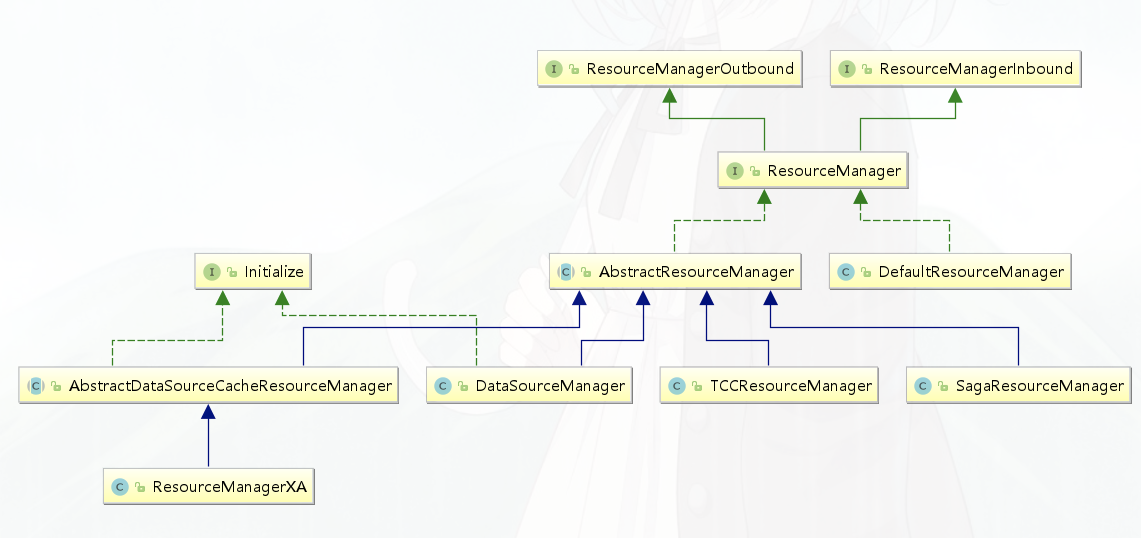

ResourceManager

ResourceManager是seata的重要组件之一，RM负责管理分支数据资源的事务
image.pngAbstractResourceManager实现ResourceManager提供模板方法。DefaultResourceManager适配所有的ResourceManager，所有方法调用都委派给对应负责的ResourceManager处理

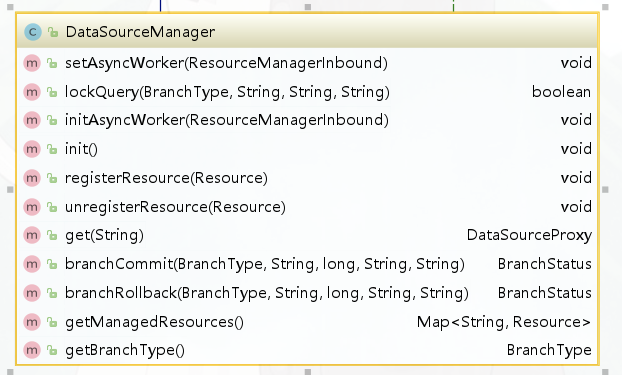

DataSourceManager

此为AT模式核心管理器，DataSourceManager继承AbstractResourceManager，管理数据库Resouce的注册，提交以及回滚等

AsyncWorker

DataSourceManager事务提交委派给AsyncWorker进行提交的，因为都成功了，无需回滚成功的数据，只需要删除生成的操作日志就行，采用异步方式，提高效率

  1. AsyncWorker#doBranchCommits
  2. > UndoLogManagerFactory.getUndoLogManager(dataSourceProxy.getDbType())
  3.     .batchDeleteUndoLog(xids, branchIds, conn)

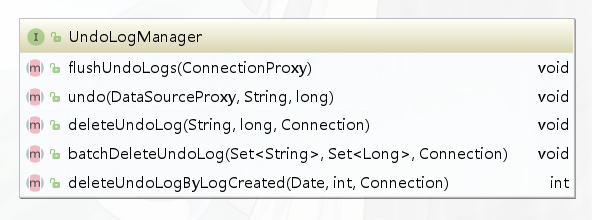

UndoLogManager

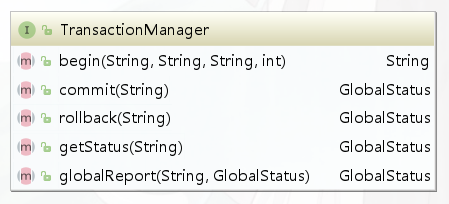

TransactionManager


DefaultTransactionManager

TransactionManagerHolder为创建单例TransactionManager的工厂，可以使用EnhancedServiceLoader的spi机制加载用户自定义的类，默认为DefaultTransactionManager

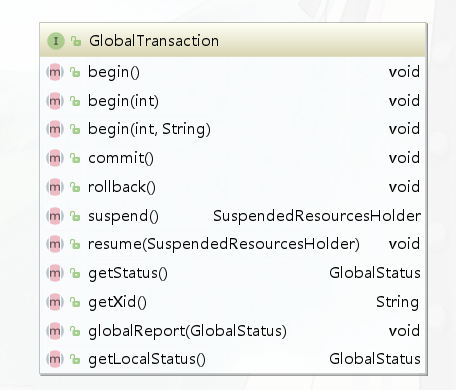

GlobalTransaction

GlobalTransaction接口提供给用户开启事务，提交，回滚，获取状态等方法

DefaultGlobalTransaction

DefaultGlobalTransaction是GlobalTransaction接口的默认实现，它持有TransactionManager对象，默认开启事务超时时间为60秒，默认名称为default，因为调用者的业务方法可能多重嵌套创建多个GlobalTransaction对象开启事务方法，因此GlobalTransaction有GlobalTransactionRole角色属性，只有Launcher角色的才有开启、提交、回滚事务的权利

GlobalTransactionContext

GlobalTransactionContext为操作GlobalTransaction的工具类，提供创建新的GlobalTransaction，获取当前线程有的GlobalTransaction等方法

GlobalTransactionScanner

GlobalTransactionScanner继承AbstractAutoProxyCreator类，即实现了SmartInstantiationAwareBeanPostProcessor接口，会在spring容器启动初始化bean的时候，对bean进行代理操作。wrapIfNecessary为继承父类代理bean的核心方法，如果用户配置了service.disableGlobalTransaction为false属性则注解不生效直接返回，否则对GlobalTransactional或GlobalLock的方法进行拦截代理

GlobalTransactionalInterceptor

GlobalTransactionalInterceptor实现aop的MethodInterceptor接口，对有@GlobalTransactional或GlobalLock注解的方法进行代理

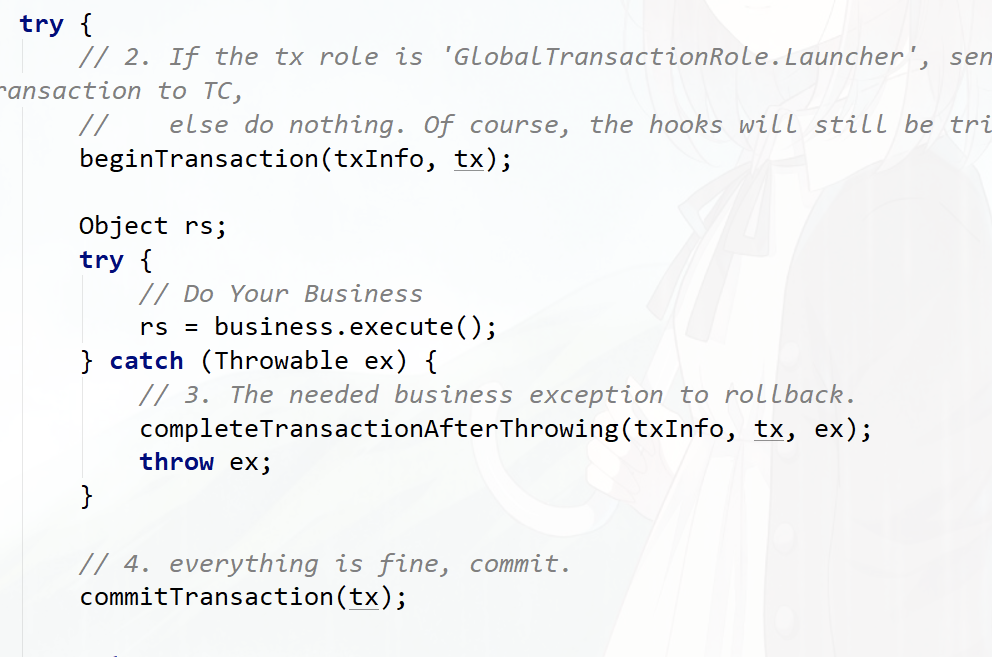

TransactionalTemplate

TransactionalTemplate模板类提供了一个开启事务，执行业务，成功提交和失败回滚的模板方法execute(TransactionalExecutor business)

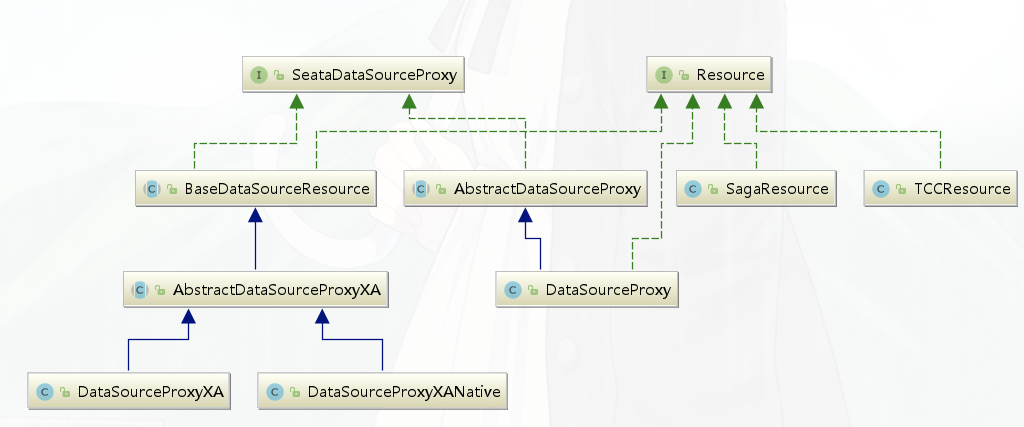

Resource

Resource能被ResourceManager管理并且能够关联GlobalTransaction

DataSourceProxy

DataSourceProxy实现Resource接口，BranchType为AT自动模式。它继承AbstractDataSourceProxy代理类，所有的DataSource相关的方法调用传入的targetDataSource代理类的方法，除了创建connection方法为创建ConnectionProxy代理类。对象初始化时获取连接的jdbcUrl作为resourceId,并注册至DefaultResourceManager进行管理。同时还提供获取原始连接不被代理的getPlainConnection方法

ConnectionProxy

  1. private void doCommit() throws SQLException {
  2.     if (context.inGlobalTransaction()) {
  3.         processGlobalTransactionCommit();
  4.     } else if (context.isGlobalLockRequire()) {
  5.         processLocalCommitWithGlobalLocks();
  6.     } else {
  7.         targetConnection.commit();
  8.     }
  9. }
  10. private void processGlobalTransactionCommit() throws SQLException {
  11.     try {
  12.         register();
  13.     } catch (TransactionException e) {
  14.         recognizeLockKeyConflictException(e, context.buildLockKeys());
  15.     }
  16.     try {
  17.         UndoLogManagerFactory.getUndoLogManager(this.getDbType()).flushUndoLogs(this);
  18.         targetConnection.commit();
  19.     } catch (Throwable ex) {
  20.         LOGGER.error("process connectionProxy commit error: {}", ex.getMessage(), ex);
  21.         report(false);
  22.         throw new SQLException(ex);
  23.     }
  24.     if (IS_REPORT_SUCCESS_ENABLE) {
  25.         report(true);
  26.     }
  27.     context.reset();
  28. }

ExecuteTemplate

ExecuteTemplate为具体statement的execute，executeQuery和executeUpdate执行提供模板方法

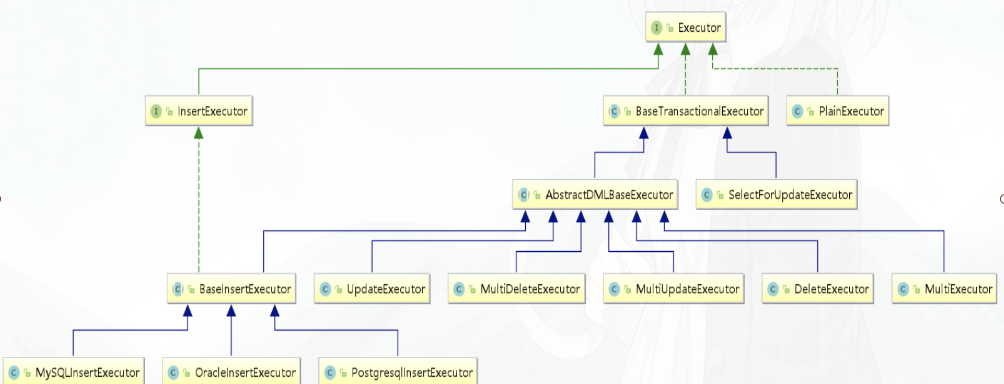

Executor


SQLRecognizer

SQLRecognizer识别sql类型，获取表名，表别名以及原生sql

UndoExecutorFactory

UndoExecutorFactory根据sqlType生成对应的AbstractUndoExecutor。
UndoExecutor为生成执行undoSql的核心。如果全局事务回滚，它会根据beforeImage和afterImage以及sql类型生成对应的反向sql执行回滚数据，并添加脏数据校验机制，使回滚数据更加可靠。

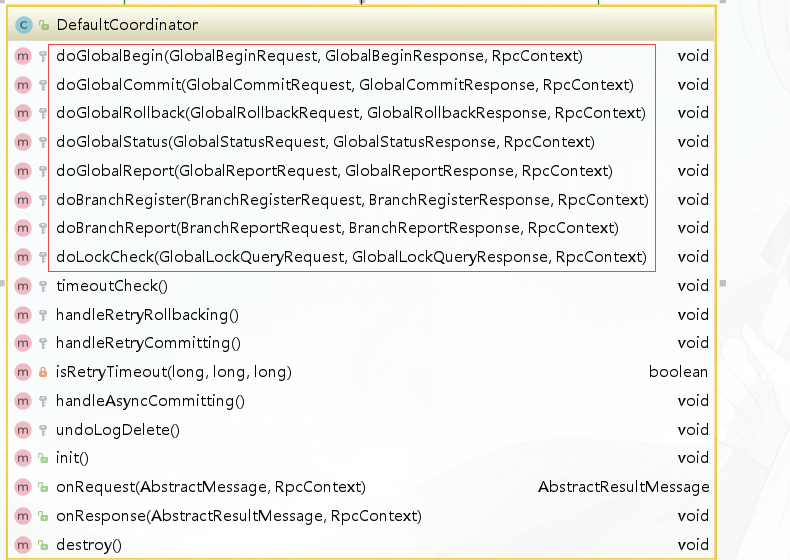

DefaultCoordinator

DefaultCoordinator即为TC，全局事务默认的事务协调器。它继承AbstractTCInboundHandler接口，为TC接收RM和TM的request请求数据，是进行相应处理的处理器。实现TransactionMessageHandler接口，去处理收到的RPC信息。实现ResourceManagerInbound接口，发送至RM的branchCommit，branchRollback请求。

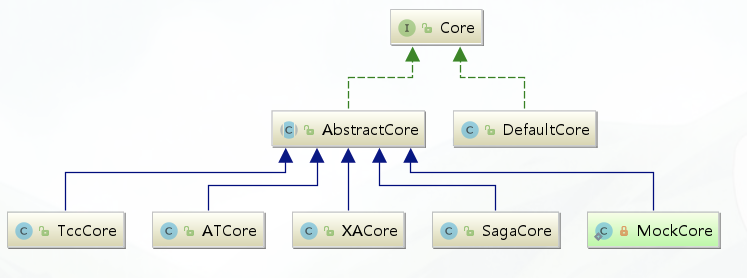

Core

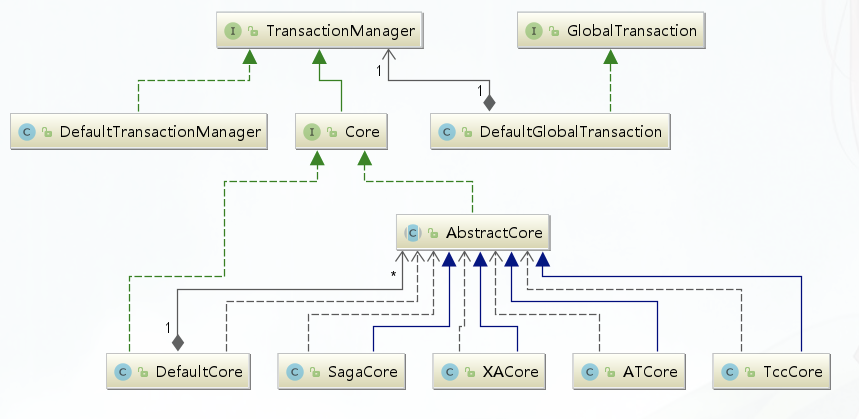

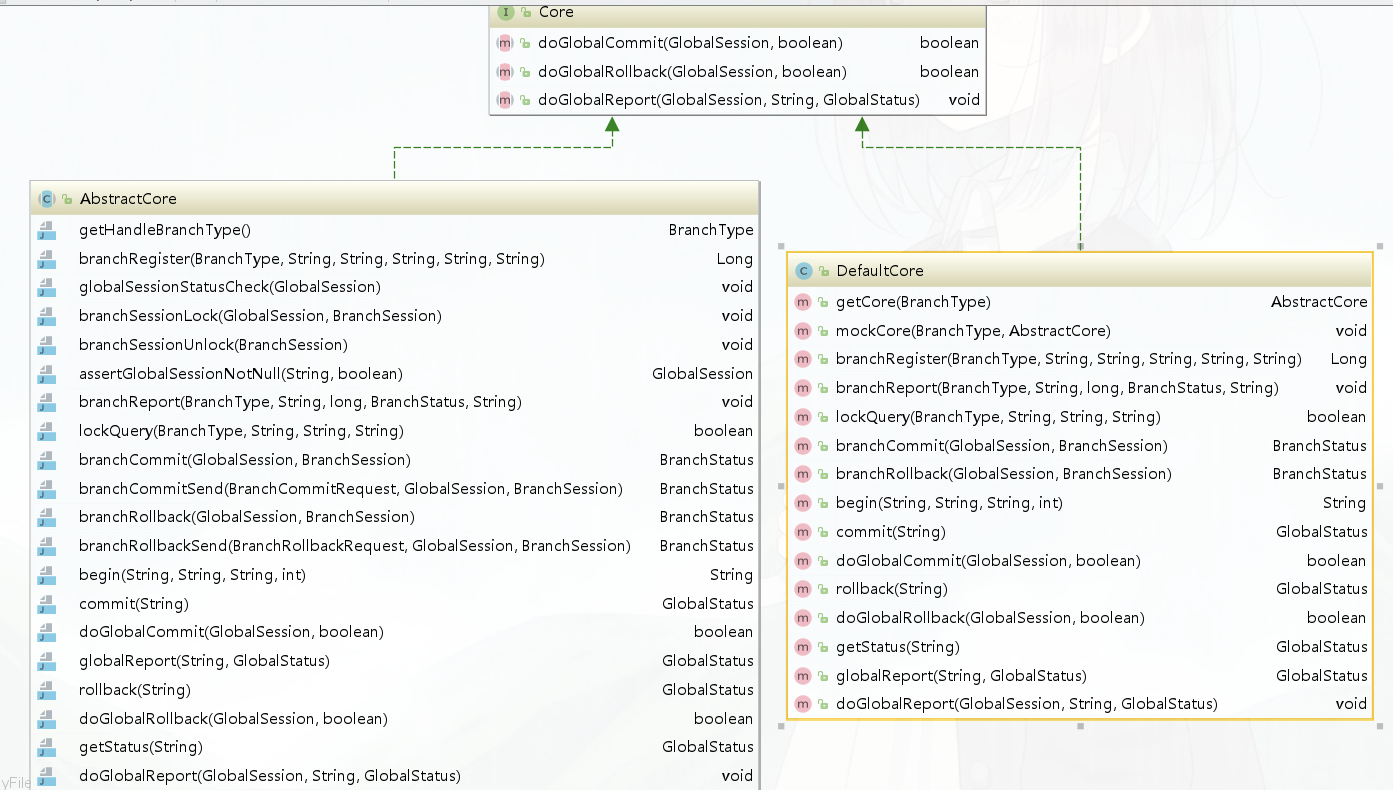

Core接口为seata处理全球事务协调器TC的核心处理器，它继承ResourceManagerOutbound接口，接受来自RM的rpc网络请求（branchRegister，branchReport，lockQuery）。同时继承TransactionManager接口，接受来自TM的rpc网络请求（begin，commit,rollback,getStatus），另外提供提供3个接口方法。

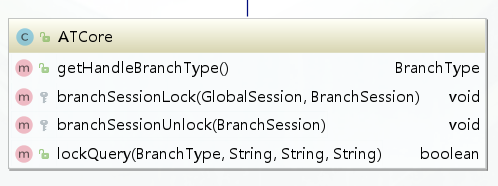

ATCore


GlobalSession

GlobalSession是seata协调器DefaultCoordinator管理维护的重要部件，当用户开启全局分布式事务，TM调用begin方法请求至TC，TC则创建GlobalSession实例对象，返回唯一的xid。它实现SessionLifecycle接口，提供begin，changeStatus，changeBranchStatus，addBranch，removeBranch等操作session和branchSession的方法。

BranchSession

BranchSession为分支session，管理分支数据，受globalSession统一调度管理，它的lock和unlock方法由lockManger实现。

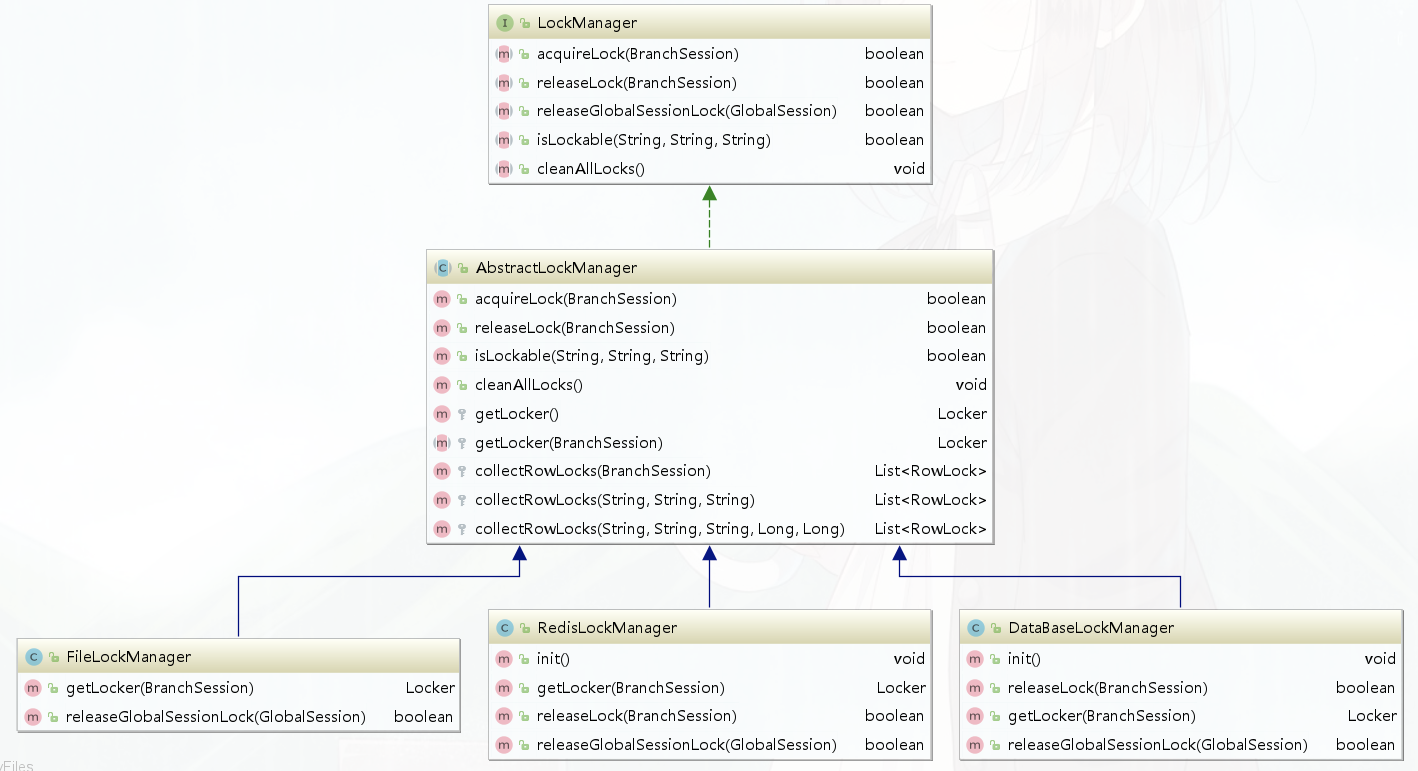

LockManager

DefaultLockManager是LockManager的默认实现，它获取branchSession的lockKey，转换成List，委派Locker进行处理。image.png

Locker
