53 | 组合模式：如何设计实现支持递归遍历的文件系统目录树结构？
王争 2020-03-04
00:00
讲述：冯永吉大小：5.96M时长：06:30
结构型设计模式就快要讲完了，还剩下两个不那么常用的：组合模式和享元模式。今天，我们来讲一下组合模式（Composite Design Pattern）。
组合模式跟我们之前讲的面向对象设计中的“组合关系（通过组合来组装两个类）”，完全是两码事。这里讲的“组合模式”，主要是用来处理树形结构数据。这里的“数据”，你可以简单理解为一组对象集合，待会我们会详细讲解。
正因为其应用场景的特殊性，数据必须能表示成树形结构，这也导致了这种模式在实际的项目开发中并不那么常用。但是，一旦数据满足树形结构，应用这种模式就能发挥很大的作用，能让代码变得非常简洁。
话不多说，让我们正式开始今天的学习吧！
组合模式的原理与实现
在 GoF 的《设计模式》一书中，组合模式是这样定义的：
Compose objects into tree structure to represent part-whole hierarchies.Composite lets client treat individual objects and compositions of objects uniformly.
翻译成中文就是：将一组对象组织（Compose）成树形结构，以表示一种“部分 - 整体”的层次结构。组合让客户端（在很多设计模式书籍中，“客户端”代指代码的使用者。）可以统一单个对象和组合对象的处理逻辑。
接下来，对于组合模式，我举个例子来给你解释一下。
假设我们有这样一个需求：设计一个类来表示文件系统中的目录，能方便地实现下面这些功能：
动态地添加、删除某个目录下的子目录或文件；
统计指定目录下的文件个数；
统计指定目录下的文件总大小。
我这里给出了这个类的骨架代码，如下所示。其中的核心逻辑并未实现，你可以试着自己去补充完整，再来看我的讲解。在下面的代码实现中，我们把文件和目录统一用 FileSystemNode 类来表示，并且通过 isFile 属性来区分。
public class FileSystemNode {
private String path;
private boolean isFile;
private List subNodes = new ArrayList<>();
public FileSystemNode(String path, boolean isFile) {
this.path = path;this.isFile = isFile;
}
public int countNumOfFiles() {
// TODO:...
}
public long countSizeOfFiles() {
// TODO:...
}
public String getPath() {
return path;
}
public void addSubNode(FileSystemNode fileOrDir) {
subNodes.add(fileOrDir);
}
public void removeSubNode(FileSystemNode fileOrDir) {
int size = subNodes.size();int i = 0;for (; i < size; ++i) {if (subNodes.get(i).getPath().equalsIgnoreCase(fileOrDir.getPath())) {break;}}if (i < size) {subNodes.remove(i);}
}
}
实际上，如果你看过我的《数据结构与算法之美》专栏，想要补全其中的 countNumOfFiles() 和 countSizeOfFiles() 这两个函数，并不是件难事，实际上这就是树上的递归遍历算法。对于文件，我们直接返回文件的个数（返回 1）或大小。对于目录，我们遍历目录中每个子目录或者文件，递归计算它们的个数或大小，然后求和，就是这个目录下的文件个数和文件大小。
我把两个函数的代码实现贴在下面了，你可以对照着看一下。
public int countNumOfFiles() {
if (isFile) {return 1;}int numOfFiles = 0;for (FileSystemNode fileOrDir : subNodes) {numOfFiles += fileOrDir.countNumOfFiles();}return numOfFiles;
}
public long countSizeOfFiles() {
if (isFile) {File file = new File(path);if (!file.exists()) return 0;return file.length();}long sizeofFiles = 0;for (FileSystemNode fileOrDir : subNodes) {sizeofFiles += fileOrDir.countSizeOfFiles();}return sizeofFiles;
}
单纯从功能实现角度来说，上面的代码没有问题，已经实现了我们想要的功能。但是，如果我们开发的是一个大型系统，从扩展性（文件或目录可能会对应不同的操作）、业务建模（文件和目录从业务上是两个概念）、代码的可读性（文件和目录区分对待更加符合人们对业务的认知）的角度来说，我们最好对文件和目录进行区分设计，定义为 File 和 Directory 两个类。
按照这个设计思路，我们对代码进行重构。重构之后的代码如下所示：
public abstract class FileSystemNode {
protected String path;
public FileSystemNode(String path) {
this.path = path;
}
public abstract int countNumOfFiles();
public abstract long countSizeOfFiles();
public String getPath() {
return path;
}
}
public class File extends FileSystemNode {
public File(String path) {
super(path);
}
public int countNumOfFiles() {
return 1;
}
public long countSizeOfFiles() {
java.io.File file = new java.io.File(path);if (!file.exists()) return 0;return file.length();
}
}
public class Directory extends FileSystemNode {
private List subNodes = new ArrayList<>();
public Directory(String path) {
super(path);
}
public int countNumOfFiles() {
int numOfFiles = 0;for (FileSystemNode fileOrDir : subNodes) {numOfFiles += fileOrDir.countNumOfFiles();}return numOfFiles;
}
public long countSizeOfFiles() {
long sizeofFiles = 0;for (FileSystemNode fileOrDir : subNodes) {sizeofFiles += fileOrDir.countSizeOfFiles();}return sizeofFiles;
}
public void addSubNode(FileSystemNode fileOrDir) {
subNodes.add(fileOrDir);
}
public void removeSubNode(FileSystemNode fileOrDir) {
int size = subNodes.size();int i = 0;for (; i < size; ++i) {if (subNodes.get(i).getPath().equalsIgnoreCase(fileOrDir.getPath())) {break;}}if (i < size) {subNodes.remove(i);}
}
}
文件和目录类都设计好了，我们来看，如何用它们来表示一个文件系统中的目录树结构。具体的代码示例如下所示：
public class Demo {
public static void main(String[] args) {
/*** /* /wz/* /wz/a.txt* /wz/b.txt* /wz/movies/* /wz/movies/c.avi* /xzg/* /xzg/docs/* /xzg/docs/d.txt*/Directory fileSystemTree = new Directory("/");Directory node_wz = new Directory("/wz/");Directory node_xzg = new Directory("/xzg/");fileSystemTree.addSubNode(node_wz);fileSystemTree.addSubNode(node_xzg);File node_wz_a = new File("/wz/a.txt");File node_wz_b = new File("/wz/b.txt");Directory node_wz_movies = new Directory("/wz/movies/");node_wz.addSubNode(node_wz_a);node_wz.addSubNode(node_wz_b);node_wz.addSubNode(node_wz_movies);File node_wz_movies_c = new File("/wz/movies/c.avi");node_wz_movies.addSubNode(node_wz_movies_c);Directory node_xzg_docs = new Directory("/xzg/docs/");node_xzg.addSubNode(node_xzg_docs);File node_xzg_docs_d = new File("/xzg/docs/d.txt");node_xzg_docs.addSubNode(node_xzg_docs_d);System.out.println("/ files num:" + fileSystemTree.countNumOfFiles());System.out.println("/wz/ files num:" + node_wz.countNumOfFiles());
}
}
我们对照着这个例子，再重新看一下组合模式的定义：“将一组对象（文件和目录）组织成树形结构，以表示一种‘部分 - 整体’的层次结构（目录与子目录的嵌套结构）。组合模式让客户端可以统一单个对象（文件）和组合对象（目录）的处理逻辑（递归遍历）。”
实际上，刚才讲的这种组合模式的设计思路，与其说是一种设计模式，倒不如说是对业务场景的一种数据结构和算法的抽象。其中，数据可以表示成树这种数据结构，业务需求可以通过在树上的递归遍历算法来实现。
组合模式的应用场景举例
刚刚我们讲了文件系统的例子，对于组合模式，我这里再举一个例子。搞懂了这两个例子，你基本上就算掌握了组合模式。在实际的项目中，遇到类似的可以表示成树形结构的业务场景，你只要“照葫芦画瓢”去设计就可以了。

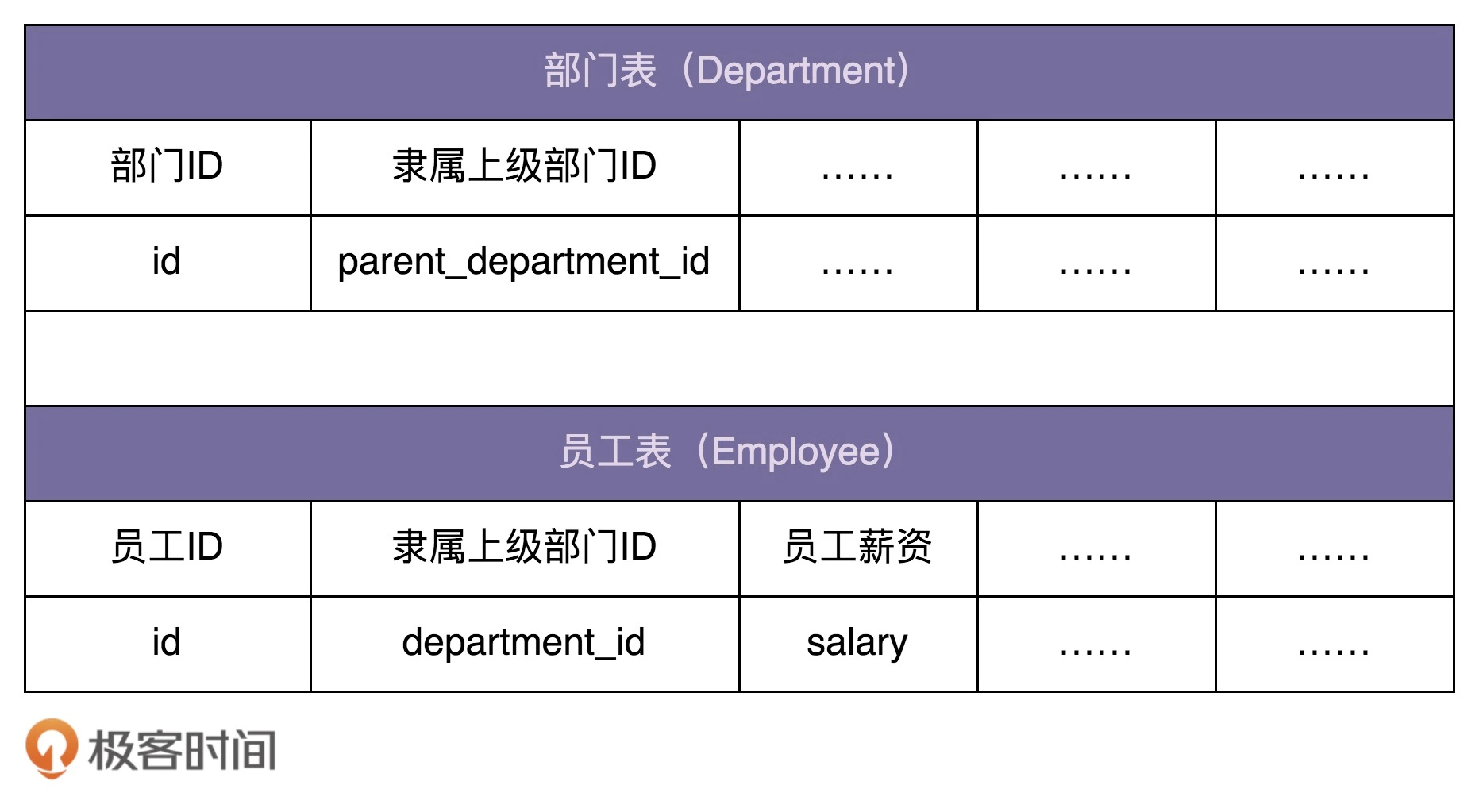

假设我们在开发一个 OA 系统（办公自动化系统）。公司的组织结构包含部门和员工两种数据类型。其中，部门又可以包含子部门和员工。在数据库中的表结构如下所示：
我们希望在内存中构建整个公司的人员架构图（部门、子部门、员工的隶属关系），并且提供接口计算出部门的薪资成本（隶属于这个部门的所有员工的薪资和）。
部门包含子部门和员工，这是一种嵌套结构，可以表示成树这种数据结构。计算每个部门的薪资开支这样一个需求，也可以通过在树上的遍历算法来实现。所以，从这个角度来看，这个应用场景可以使用组合模式来设计和实现。
这个例子的代码结构跟上一个例子的很相似，代码实现我直接贴在了下面，你可以对比着看一下。其中，HumanResource 是部门类（Department）和员工类（Employee）抽象出来的父类，为的是能统一薪资的处理逻辑。Demo 中的代码负责从数据库中读取数据并在内存中构建组织架构图。
public abstract class HumanResource {
protected long id;
protected double salary;
public HumanResource(long id) {
this.id = id;
}
public long getId() {
return id;
}
public abstract double calculateSalary();
}
public class Employee extends HumanResource {
public Employee(long id, double salary) {
super(id);this.salary = salary;
}
public double calculateSalary() {
return salary;
}
}
public class Department extends HumanResource {
private List subNodes = new ArrayList<>();
public Department(long id) {
super(id);
}
public double calculateSalary() {
double totalSalary = 0;for (HumanResource hr : subNodes) {totalSalary += hr.calculateSalary();}this.salary = totalSalary;return totalSalary;
}
public void addSubNode(HumanResource hr) {
subNodes.add(hr);
}
}
// 构建组织架构的代码
public class Demo {
private static final long ORGANIZATION_ROOT_ID = 1001;
private DepartmentRepo departmentRepo; // 依赖注入
private EmployeeRepo employeeRepo; // 依赖注入
public void buildOrganization() {
Department rootDepartment = new Department(ORGANIZATION_ROOT_ID);buildOrganization(rootDepartment);
}
private void buildOrganization(Department department) {
List subDepartmentIds = departmentRepo.getSubDepartmentIds(department.getId());for (Long subDepartmentId : subDepartmentIds) {Department subDepartment = new Department(subDepartmentId);department.addSubNode(subDepartment);buildOrganization(subDepartment);}List employeeIds = employeeRepo.getDepartmentEmployeeIds(department.getId());for (Long employeeId : employeeIds) {double salary = employeeRepo.getEmployeeSalary(employeeId);department.addSubNode(new Employee(employeeId, salary));}
}
}
我们再拿组合模式的定义跟这个例子对照一下：“将一组对象（员工和部门）组织成树形结构，以表示一种‘部分 - 整体’的层次结构（部门与子部门的嵌套结构）。组合模式让客户端可以统一单个对象（员工）和组合对象（部门）的处理逻辑（递归遍历）。”
重点回顾
好了，今天的内容到此就讲完了。我们一块来总结回顾一下，你需要重点掌握的内容。
组合模式的设计思路，与其说是一种设计模式，倒不如说是对业务场景的一种数据结构和算法的抽象。其中，数据可以表示成树这种数据结构，业务需求可以通过在树上的递归遍历算法来实现。
组合模式，将一组对象组织成树形结构，将单个对象和组合对象都看做树中的节点，以统一处理逻辑，并且它利用树形结构的特点，递归地处理每个子树，依次简化代码实现。使用组合模式的前提在于，你的业务场景必须能够表示成树形结构。所以，组合模式的应用场景也比较局限，它并不是一种很常用的设计模式。
课堂讨论
在文件系统那个例子中，countNumOfFiles() 和 countSizeOfFiles() 这两个函数实现的效率并不高，因为每次调用它们的时候，都要重新遍历一遍子树。有没有什么办法可以提高这两个函数的执行效率呢（注意：文件系统还会涉及频繁的删除、添加文件操作，也就是对应 Directory 类中的 addSubNode() 和 removeSubNode() 函数）？
欢迎留言和我分享你的想法。如果有收获，也欢迎你把这篇文章分享给你的朋友。
