network 05

NETWORK 05
=============================================
一，vrrp 负载均衡

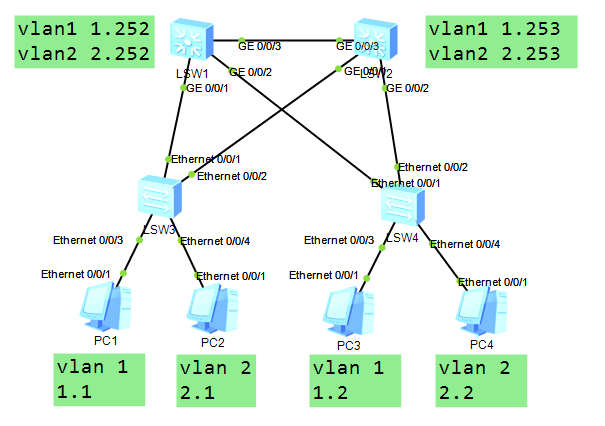

首先按图组建拓扑
pc1的ip是192.168.1.1 网关是192.168.1.254
pc2的ip是192.168.2.1 网关是192.168.2.254
pc3的ip是192.168.1.2 网关是192.168.1.254
pc4的ip是192.168.2.2 网关是192.168.2.254

所有交换机依次改名为sw1~sw4并且都要创建vlan2
然后将所有交换机之间的接口都配置成tunk中继链路

第1台s5700配置：
[Huawei]sysname sw1
[sw1]vlan 2
[sw1-vlan2]quit
[sw1]port-group 1 //创建接口组，组号是1
[sw1-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
//添加组成员，从g0/0/1到g0/0/3一共3个接口
[sw1-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw1-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据

第2台s5700配置：
[Huawei]sysname sw2
[sw2]vlan 2
[sw2-vlan2]quit
[sw2]port-group 1 //创建接口组，组号是1
[sw2-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
//添加组成员，从g0/0/1到g0/0/3一共3个接口
[sw2-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw2-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据

第1台s3700配置：
[Huawei]sysname sw3
[sw3]vlan 2
[sw3-vlan2]quit
[sw3]port-group 1 //创建接口组，组号是1
[sw3-port-group 1]group-member ethernet 0/0/1 to ethernet 0/0/2
//添加组成员，从e0/0/1到e0/0/2一共2个接口
[sw3-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw3-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据
[sw3-port-group 1]quit
[sw3]interface ethernet 0/0/4
[sw3-Ethernet0/0/4]port link-type access
[sw3-Ethernet0/0/4]port default vlan 2 //将4口加入vlan2

第2台s3700配置：
[Huawei]sysname sw4
[sw4]vlan 2
[sw4-vlan2]quit
[sw4]port-group 1 //创建接口组，组号是1
[sw4-port-group 1]group-member ethernet 0/0/1 to ethernet 0/0/2
//添加组成员，从e0/0/1到e0/0/2一共2个接口
[sw4-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw4-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据
[sw4-port-group 1]quit
[sw4]interface ethernet 0/0/4
[sw4-Ethernet0/0/4]port link-type access
[sw4-Ethernet0/0/4]port default vlan 2 //将4口加入vlan2

————————————————————
三层交换机配置ip
[sw1]in vlan 1 //第一台三层交换机
[sw1-Vlanif1]ip address 192.168.1.252 24 //配置ip
[sw1-Vlanif1]in vlan 2
[sw1-Vlanif2]ip address 192.168.2.252 24

[sw2]in vlan 1 //第二台三层交换机
[sw2-Vlanif1]ip address 192.168.1.253 24 //配置ip
[sw2-Vlanif1]in vlan 2
[sw2-Vlanif2]ip address 192.168.2.253 24

————————————————————————————-
实现vrrp负载均衡要做到：
sw1 vlan1 主 vlan2 备
sw2 vlan1 备 vlan2 主

[sw1]in vlan 1 //第一台三层交换机
[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //在sw1配置vrrp
[sw1-Vlanif1]vrrp vrid 1 priority 105 //设置优先级称为vlan1的主
[sw1]in vlan 2
[sw1-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254 //开启vrrp功能

[sw2]in vlan 1 //第二台三层交换机
[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //开启vlan1的vrrp
[sw2-Vlanif1]in vlan 2
[sw2-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254
[sw2-Vlanif2]vrrp vrid 2 priority 105 //为vlan2的vrrp设置优先级

配置完毕后使用display vrrp brief 检查，每个5700的vrrp是
一主一备即可

————————————————————————————————
二，数制
网速
100M位/s(秒) 12.5M字节/s(秒)
1000M位/s(秒) 125M字节/s(秒)

存储单位
1字节 byte = 8位 bit
1KB = 1024字节
1MB = 1024KB
1GB = 1024MB
1TB = 1024GB
1PB = 1024TB
1EB = 1024PB

数制 用来计数的方式
二进制 01
八进制 01234567
十进制 0123456789
十六进制 0123456789ABCDEF

10B (10)2 二进制
10O (10)8 八进制
10D (10)10 十进制
10H (10)16 十六进制
十进制与二进制相互转换的方式：
可以利用该数字序列
128 64 32 16 8 4 2 1

比如将十进制数 19转换成二进制，可以考虑上面哪些数字相加是19
将需要的数字用1标记，最终可以得出结果
128 64 32 16 8 4 2 1
0 0 0 1 0 0 1 1 比如这里16+2+1=19就将这几个数字标记1，然后得出00010011是答案，前面的0可以忽略最后是10011

反过来，如果要计算二进制数字10011的十进制是多少，那么可以直接将二进制标记在上述数字序列，最中计算对应的数字之和即可
—————————————————————————————
三，子网划分，可以将1个网段根据需求划分成若干网段

1. 准备网段，将子网掩码转换为二进制

192.168.1.0 /24 255.255.255.0
11111111. 11111111. 11111111.00000000

2，根据公式计算划分过程
2的n次方=要划分的网段数量
n是借用子网掩码主机位的个数

192.168.1.0 /25 255.255.255.0
11111111. 11111111. 11111111.10000000

3, 将需要划分子网的ip地址转换成二进制
128 64 32 16 8 4 2 1

192.168.1.00000000 第1个网段
255.255.255.10000000 这里的1是根据之前公式计算的n的值
192.168.1.0~192.168.1.127 完整范围
192.168.1.1~192.168.1.126 可用范围（掐头去尾）
/25 或 255.255.255.128 掩码

192.168.1.10000000 第2个网段
255.255.255.10000000
192.168.1.128~192.168.1.255 完整范围
192.168.1.129~192.168.1.254 可用范围（掐头去尾）
/25 或 255.255.255.128 子网掩码

如果要划分4个网段：
192.168.1.00000000
255.255.255.11000000 这里的11是根据之前公式计算的n的值
192.168.1.0~63 192.168.1.1~62 第1个网段
/26 或 255.255.255.192 子网掩码

192.168.1.01000000
255.255.255.11000000
192.168.1.64~127 192.168.1.65~126 第2 个网段
/26 或 255.255.255.192 子网掩码

192.168.1.10000000
255.255.255.11000000
192.168.1.128~191 192.168.1.129~190 第3个网段
/26 或 255.255.255.192 子网掩码

192.168.1.11000000
255.255.255.11000000
192.168.1.192~255 192.168.1.193~254 第4个网段
/26 或 255.255.255.192 子网掩码

—————————————————————————————————————-

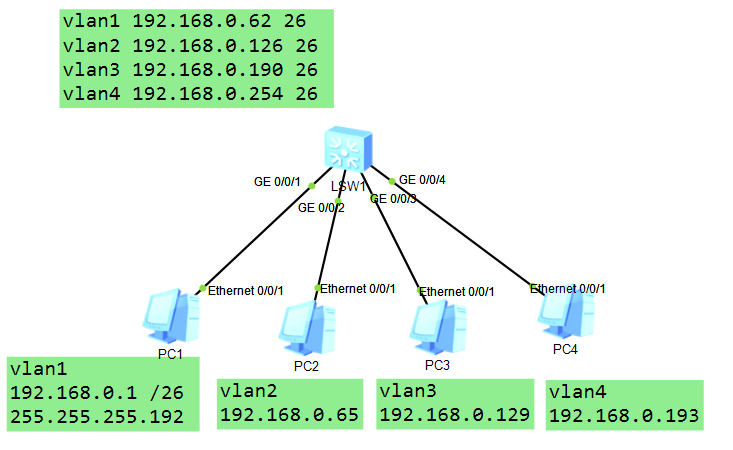

使用之前子网划分的地址连接4个vlan

sys
[Huawei]undo in en
[Huawei]vlan batch 2 3 4
[Huawei]in vlan1
[Huawei-Vlanif1]ip add 192.168.0.62 26
[Huawei-Vlanif1]in vlan 2
[Huawei-Vlanif2]ip add 192.168.0.126 26
[Huawei-Vlanif2]in vlan 3
[Huawei-Vlanif3]ip add 192.168.0.190 26
[Huawei-Vlanif3]in vlan 4
[Huawei-Vlanif4]ip add 192.168.0.254 26
[Huawei-Vlanif4]in g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 2
[Huawei-GigabitEthernet0/0/2]in g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 3
[Huawei-GigabitEthernet0/0/3]in g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type access
[Huawei-GigabitEthernet0/0/4]port default vlan 4

————————————————————————————————
四，了解ipv6地址
ipv4 32位 42亿+ 点分十进制
ipv6 128位 接近无穷的地址空间 冒分十六进制

2001:0002:0003:0004:0005:0006:0007:0008 /64 //一个
ipv6地址，由8段4位的十六进制组成，后续的64代表
前缀长度
2001:2:3:4:5:6:7:8 /64 //上述地址可以简写

2002:0000:0000:000A:0000:0000:0000:0001 /64 //这样的地址更容易缩减
2002:0:0:A:0:0:0:1 //初步缩减
2002::A:0:0:0:1 //最终状态
2002:0:0:A::1 //或者这样也行

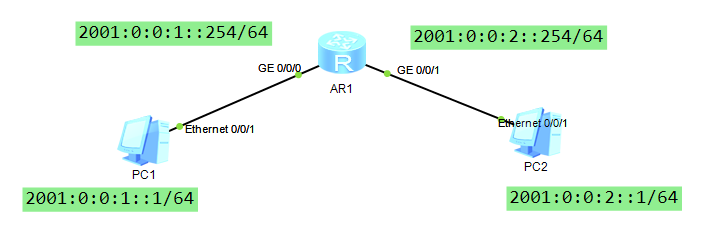

按图组建网络，使用ipv6地址配通
[Huawei]ipv6 //开启ipv6
[Huawei]in g0/0/0
[Huawei-GigabitEthernet0/0/0]ipv6 enable //在接口中也要开启ipv6
[Huawei-GigabitEthernet0/0/0]ipv6 address 2001:0:0:1::254 64 //配置ipv6地址，前缀长度64
[Huawei-GigabitEthernet0/0/0]in g0/0/1
[Huawei-GigabitEthernet0/0/1]ipv6 enable
[Huawei-GigabitEthernet0/0/1]ipv6 address 2001:0:0:2::254 64
Pc1配置：

Pc2配置：

1. 配置虚拟网络

真机是linux系统：

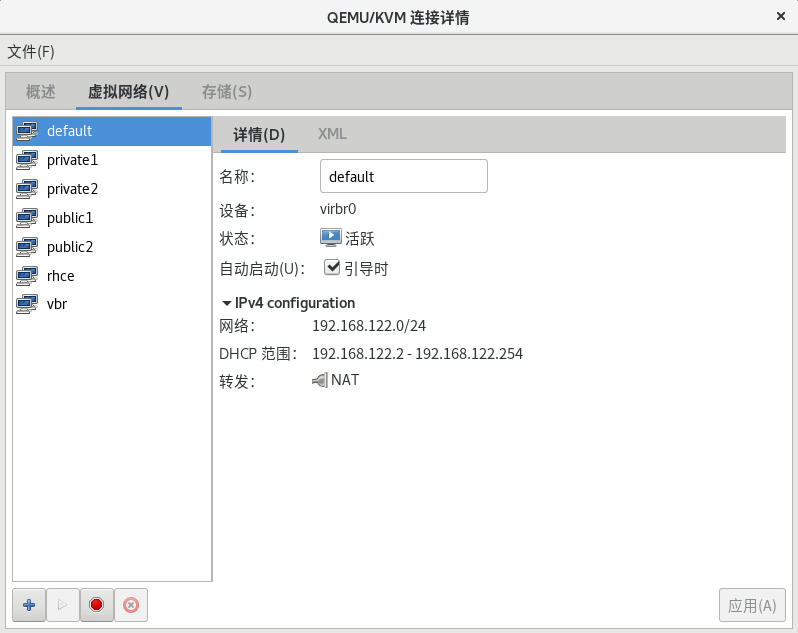

1，打开虚拟系统管理器（KVM），点连接详情

2，点虚拟网络，再点左下角找到 + 号可以创建新的虚拟网络

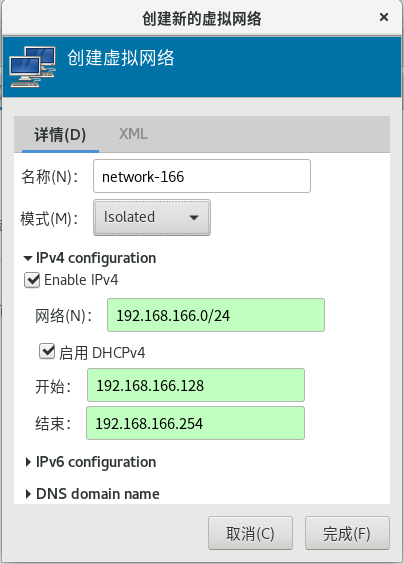

3，定义虚拟网络参数，isolated代表独立网络（DHCP可以不勾选）

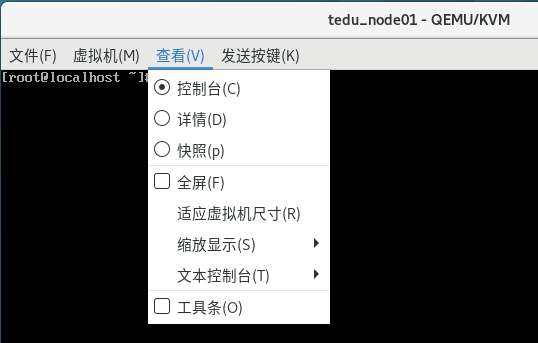

4，打开要加入该虚拟网络的虚拟机，菜单中选择查看里面的详情

5，点左下角的添加硬件（这里是添加网卡，如果用现有网卡则无需添加，直接选择现有网卡即可）

6，选择网络，定义虚拟网络参数，之后点右下角的完成按钮。

————————————————————————————-
如果是Workstation环境
1，打开Workstation并在菜单中找到虚拟网络编辑器

2，点中间的 添加网络 按钮，选择一个没有使用的网络名称，比如VMnet2，然后点确定

3，为刚刚创建的虚拟网络配置ip

4，开启一台要加入该虚拟网络的虚拟机，点菜单中的设置

5，点下方添加按钮，选择网络适配器，点完成（这里是添加网卡，如果用现有网卡则无需添加，直接选择现有网卡即可）

6，回到硬件设置，点刚刚添加的网络适配器，右边选择自定义虚拟网络VMnet2，然后点确定按钮

练习：

1，在多vlan的网络中，如果配置了vrrp技术，如何使效果达到最佳？

2，远程登录协议有哪些？区别是什么?

3，计算机中常用数制有哪些？

4，一个4GB大小的文件，如果利用200Mb带宽的网络传递，最快需要多久完成？

5，子网划分的原因是？

参考答案
1，在多vlan的网络中，如果配置了vrrp技术，如何使效果达到最佳？
将主路由设备(master)配置在不同网关，实现vrrp负载均衡。

2，远程登录协议有哪些？区别是什么?
telnet与ssh两种协议可以实现远程登录功能
区别是telnet使用明文方式传递数据，可以在内部网络等安全要求不高的场合使用，而ssh使用加密方式传递数据，可以放心用在各种环境的网络中

3 计算机中常用数制有哪些？
二进制、十进制、十六进制、八进制

4，一个4GB大小的文件，如果利用200Mb带宽的网络传递，最快需要多久完成？
首先使用200除以8得出该网络每秒最大可以传递25MB的数据
4乘以1024等于4096MB，再用4096除以25得出时间是163.84秒
大约不到3分钟即可完成传递

5，子网划分的原因是？
满足不同网络对IP地址的需求
节省IP地址
