NETWORK 04
=============================================
一，使用高级acl
基本acl 2000~2999 源地址
高级acl 3000~3999 源地址、目标地址、协议、端口
路由器ip配置：（如果延用之前的图那么此步骤可以跳过）
[Huawei]interface GigabitEthernet 0/0/0 //进0口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置ip
[Huawei-GigabitEthernet0/0/0]in g0/0/1 //进1口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24 //配置ip
[Huawei-GigabitEthernet0/0/1]quit
禁止2.2访问1.1的网站服务，但不影响其他服务
[Huawei]acl 3000 //创建(进入)acl3000
[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.2 0 destination
192.168.1.1 0 destination-port eq 80 //拒绝2.2访问1.1的tcp的80
端口
[Huawei-acl-adv-3000]in g0/0/1 //进入距离2.2比较近的接口
[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound //删除原有acl
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 3000 //重新在
接口应用acl3000
禁止2.1访问1.1的ftp服务，但不影响其他服务
[Huawei]acl 3000 //创建(进入)acl3000
[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.1 0 destination
192.168.1.1 0 destination-port eq 21 //拒绝2.1访问1.1的tcp
的21端口
使用acl时，同接口的同方向只能一次应用一个acl列表
————————————————————————————————-
二，nat 网络地址转换
可以将私有地址转换为全球唯一的公有地址
广域网 外网
局域网 内网
ip地址 32位 拥有 42亿+的数量并且已经枯竭
私有ip地址
A 10.0.0.0~10.255.255.255
B 172.16.0.0~172.31.255.255
C 192.168.0.0~192.168.255.255
nat常见的两种用法：
静态转换 1对1 双向通信
easy ip 多对1 单向通信

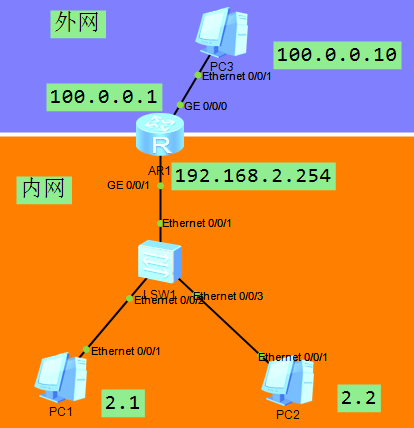

首先按图配置ip
路由器ip配置：
[Huawei]interface GigabitEthernet 0/0/0 //进0口
[Huawei-GigabitEthernet0/0/0]ip address 100.0.0.1 8 //配置ip
[Huawei-GigabitEthernet0/0/0]in g0/0/1 //进1口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24 //配置ip
[Huawei-GigabitEthernet0/0/1]quit
pc1的ip是 192.168.2.1 网关是192.168.2.254
pc2的ip是 192.168.2.2 网关是192.168.2.254
pc3的ip是 100.0.0.10 网关不需要配
然后在路由器配置静态nat
使用nat前要进入外网接口
[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.2 inside 192.168.2.1
//使用静态nat技术，将内部的2.1与外部的公网地址100.0.0.2进行相互
转换然后测试使用192.168.2.1 ping 100.0.0.10可以互通说明地址转换成功
如果配置错误可以用undo删除，比如：
undo nat static global 100.0.0.2 inside 192.168.2.4
[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.3 inside 192.168.2.2 //可以
通过上述方案让2.2也实现外网的访问，利用的公网地址是100.0.0.3
在路由器配置easy ip，让所有的内部主机仅仅利用唯一的一个公网地址
100.0.0.1访问外网
[Huawei]acl 2000 //通过acl定义允许访问外网的设备
[Huawei-acl-basic-2000]rule permit source any //这里放行所有设备，如果
将any换成192.168.2.0 0.0.0.255则是仅仅允许2.0网段的设备访问外网
[Huawei-acl-basic-2000]in g0/0/0 //进入0接口(外网接口)
[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.3 inside 192.168.2.2
//删除已有的静态nat
[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.2 inside 192.168.2.1
[Huawei-GigabitEthernet0/0/0]nat outbound 2000 //应用nat (easy ip方式)
—————————————————————————————————
三，vrrp 虚拟路由冗余协议
vrrp能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份
pc1的ip是 192.168.4.1 网关是192.168.4.254
pc2的ip是 192.168.1.1 网关是192.168.1.254
三层交换机配置，第一台
[Huawei]sysname sw1 //修改主机名为sw1
[sw1]undo info-center enable //关闭日志
[sw1]in vlan 1 //进入vlan1
[sw1-Vlanif1]ip add 192.168.1.252 24 //配置ip
[sw1]vlan 2 //创建vlan2
[sw1-vlan2]in vlan 2 //进入vlan虚拟接口
[sw1-Vlanif2]ip add 192.168.2.2 24 //配ip
[sw1-Vlanif2]in g0/0/2 //进入要配ip的接口
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 2
另外一台s5700
[Huawei]sysname sw2
[sw2]undo info-center enable
[sw2]in vlan 1
[sw2-Vlanif1]ip add 192.168.1.253 24
[sw2]vlan 3 //创建vlan3
[sw2-vlan3]in vlan 3 //进入vlan虚拟接口
[sw2-Vlanif3]ip add 192.168.3.2 24 //配ip
[sw2-Vlanif3]in g0/0/2 //进入要配ip的接口
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 3
路由器配置ip
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/0]in g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24
[Huawei-GigabitEthernet0/0/1]in g0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 192.168.4.254 24
然后分别在路由器与三层交换机上配置ospf
[Huawei]ospf //在路由器配置ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
[sw1]ospf //在sw1配置ospf
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[sw1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[sw2]ospf //在sw2配置ospf
[sw2-ospf-1]area 0
[sw2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[sw2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
在两台三层交换机配置vrrp
[sw1]in vlan 1 //vrrp需要在接口中配置，进入vlan接口
[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //开启vrrp功能，组号
是1，虚拟设备的ip是1.254
[sw2]in vlan 1 //另外这台设备配置一样的内容
[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254
[sw2-Vlanif1]display this //查看当前视图配置
到一台是Master一台是backup即可
VRRP组成员角色
主（Master）路由器
备份（Backup）路由器
虚拟（Virtual）路由器
如果打算将某个设备定义为主：
in vlan 1
vrrp vrid 1 priority 105 //修改vrrp优先级，默认值
是100，越高越优先成为主
为之后实验准备环境：
首先按图组建拓扑，所有交换机创建vlan2
然后将所有接口都配置成tunk中继链路：这里是以第1台为例
[sw1]vlan 2
[sw1]port-group 1 //创建接口组，组号是1
[sw1-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
//添加组成员，从g0/0/1到g0/0/3一共3个接口
[sw1-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw1-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据
所有交换机均按照以上方法将所有接口配置为trunk，注意sw3与sw4是E口
练习：
1，NAT的作用是什么，有哪些优点？
2，私有IP地址分类有哪些？
3，NAT常用实现方式有哪些，各有什么特点？
4，VRRP是什么，具体的作用是什么？
5，VRRP中设备的身份有哪些？
6，VRRP通过什么定义路由设备的主备身份？
参考答案
1，NAT的作用是什么，有哪些优点？
通过将内部网络的私网IP地址翻译成全球唯一的公网IP地址，使内部网络可以连接到互联网等外部网络上。
优点有节约公网ip、处理地址重叠(使用相同私网地址的主机不会冲突，可以利用不同的公网ip互通)、增加安全
2，私有IP地址分类有哪些？
A类 10.0.0.0~10.255.255.255
B类 172.16.0.0~172.31.255.255
C类 192.168.0.0~192.168.255.255
3，NAT常用实现方式有哪些，各有什么特点？
静态转换 可以实现1个私网地址对1个公网地址的转换 是双向通讯
Easy IP 可以实现多个私网地址对1个公网地址的转换 是单向通讯
4，VRRP是什么，具体的作用是什么？
vrrp是虚拟路由冗余协议
可以实现网关的冗余备份，可以保障网关设备出现故障的情况下不会对网络造成重大影响。
5，VRRP中设备的身份有哪些？
主(master)路由器，备份(backup)路由器，虚拟(virtual)路由器
6，VRRP通过什么定义路由设备的主备身份？
可以修改优先级来决定
