工作流Flowable

项目基于Flowable 6 实现了工作流的功能。本章节，我们将介绍工作流的相关功能。
以请假流程为例，讲解系统支持的两种表单方式的工作流：

1. 流程表单：在线配置动态表单，无需建表与开发
2. 业务表单：业务需建立独立的数据库表，并开发对应的表单、详情界面

整个过程包括：

1. 定义流程：【管理员】新建流程、设计流程模型、并设置用户任务的审批人，最终发布流程
2. 发起流程：【员工】选择流程，并发起流程实例
3. 审批流程：【审批人】接收到流程任务，审批结果为通过或不通过

1. 请假流程【流程表单】

1.1 第一步：定义流程

登录账号 admin、密码 admin123 的用户，扮演【管理员】的角色，进行流程的定义。
① 访问 [工作流程 -> 流程管理 -> 流程模型] 菜单，点击 [新建流程] 按钮，填写流程标识、流程名称。如下图所示：

• 流程标识：对应 BPMN 流程文件 XML 的 id 属性，不能重复，新建后不可修改。

• 流程名称：对应 BPMN 流程文件 XML 的 name 属性。

  <!-- 这是一个 BPMN XML 的示例，主要看 id 和 name 属性 -->
  <?xml version="1.0" encoding="UTF-8"?>
  <bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" id="diagram_Process_1647305370393" targetNamespace="http://activiti.org/bpmn">
  <bpmn2:process id="common-form" name="通用表单流程" isExecutable="true" />
  <bpmndi:BPMNDiagram id="BPMNDiagram_1">
    <bpmndi:BPMNPlane id="common-form_di" bpmnElement="common-form" />
  </bpmndi:BPMNDiagram>
  </bpmn2:definitions>

  ② 访问 [工作流程 -> 流程管理 -> 流程表单] 菜单，点击 [新增] 按钮，新增一个名字为 leave-form 的表单。如下图所示：

  流程表单的实现？
  基于 https://github.com/JakHuang/form-generator项目实现的动态表单。
  回到 [工作流程 -> 流程管理 -> 流程模型] 菜单，点击 [修改流程] 按钮，配置表单类型为流程表单，选择名字为 leave-form 的流程表单。如下图所示：

  ③ 点击 [设计流程] 按钮，在线设计请假流程模型，包含两个用户任务：领导审批、HR 审批。如下图所示：

  设计流程的实现？
  基于 https://github.com/miyuesc/bpmn-process-designer项目实现，它的底层是 bpmn-js。
  ④ 点击 [分配规则] 按钮，设置用户任务的审批人。其中，规则类型用于分配用户任务的审批人，目前有 7 种规则：角色、部门成员、部门负责人、岗位、用户、用户组、自定义脚本，基本可以满足绝大多数场景，是不是非常良心。

• 设置【领导审批】的规则类型为自定义脚本 + 流程发起人的一级领导，如下图所示：

• 设置【HR 审批】的规则类型为岗位 + 人力资源，如下图所示：

规则类型的实现？
可见 module/bpm/framework/flowable/core/behavior/BpmUserTaskActivityBehavior.java代码，目前暂时支持分配一个审批人。
⑤ 点击 [发布流程] 按钮，把定义的流程模型部署出去。部署成功后，就可以发起该流程了。如下图所示：

修改流程后，需要重新发布流程吗？
需要，必须重新发布才能生效。每次流程发布后，会生成一个新的流程定义，版本号从 v1 开始递增。
发布成功后，会部署新版本的流程定义，旧版本的流程定义将被挂起。当然，已经发起的流程不会受到影响，还是走老的流程定义。

1.2 第二步：发起流程

登录账号 admin、密码 admin123 的用户，扮演【员工】的角色，进行流程的发起。
① 访问 [工作流程 -> 任务管理 -> 我的流程] 菜单，点击 [发起流程] 按钮，可以看到可以选择的流程定义的列表。

② 选择名字为通用表单的流程定义，发起请假流程。填写请假表单信息如下：

③ 点击提交成功后，可在我的流程中，可看到该流程的状态、结果。

④ 点击 [详情] 按钮，可以查看申请的表单信息、审批记录、流程跟踪图。

1.2 第三步：审批流程（领导审批）

登录账号 test、密码 test123 的用户，扮演【审批人】的角色，进行请假流程的【领导审批】任务。

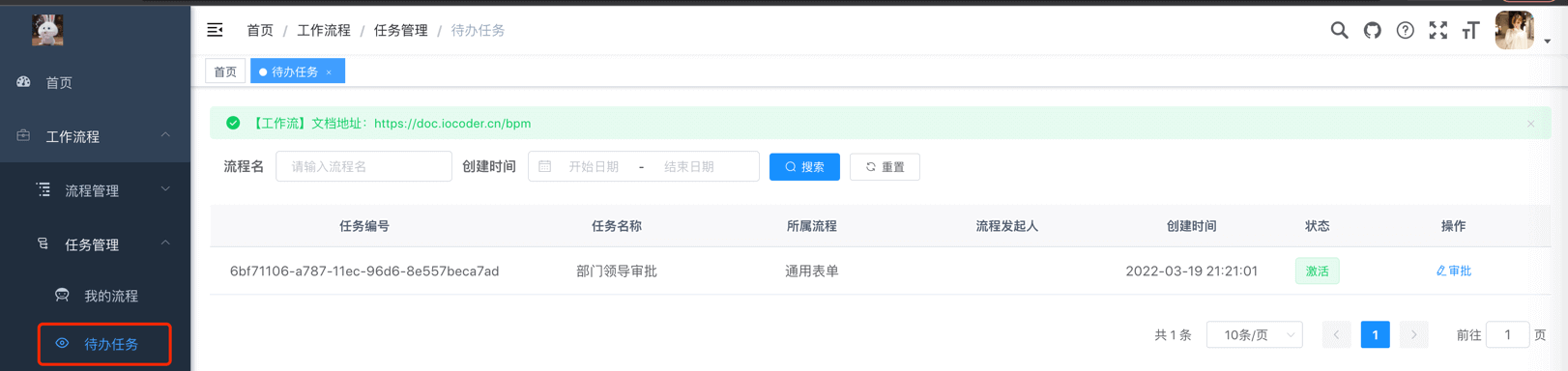

① 访问 [工作流程 -> 任务管理 -> 待办任务] 菜单，可以查询到需要审批的任务。

② 点击 [审批] 按钮，填写审批建议，并点击 [通过] 按钮，这样任务的审批就完成了。

③ 访问 [工作流程 -> 任务管理 -> 已办任务] 菜单，可以查询到已经审批的任务。

此时，使用【员工】的角色，访问 [工作流程 -> 任务管理 -> 我的流程] 菜单，可以看到流程流转到了【HR 审批】任务。

1.3 第三步：审批流程（HR 审批）

登录账号 hrmgr、密码 hr123 的用户，扮演【审批人】的角色，进行请假流程的【HR 审批】任务。
① 访问 [工作流程 -> 任务管理 -> 待办任务] 菜单，点击 [审批] 按钮，填写审批建议，并点击 [通过] 按钮。

此时，使用【员工】的角色，访问 [工作流程 -> 任务管理 -> 我的流程] 菜单，可以看到流程处理结束，最终审批通过。

2. 请假流程【业务表单】

根据业务需要，业务通过建立独立的数据库表（业务表）记录申请信息，而流程引擎只负责推动流程的前进或者结束。两者需要进行双向的关联：

• 每一条业务表记录，通过它的流程实例的编号( process_instance_id )指向对应的流程实例
• 每一个流程实例，通过它的业务键( BUSINESSKEY ) 指向对应的业务表记录。

以项目中提供的 OALeave请假举例子，它的业务表 bpm_oa_leave 和流程引擎的流程实例的关系如下图：

也因为业务建立了独立的业务表，所以必须开发业务表对应的列表、表单、详情页面。不过，审核相关的功能是无需重新开发的，原因是业务表已经关联对应的流程实例，流程引擎审批流程实例即可。
下面，我们以项目中的 OALeave为例子，详细讲解下业务表单的开发与使用的过程。

2.0 第零步：业务开发

① 新建业务表 bpm_oa_leave，建表语句如下：

CREATE TABLE `bpm_oa_leave` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '请假表单主键',
  `user_id` bigint NOT NULL COMMENT '申请人的用户编号',
  `type` tinyint NOT NULL COMMENT '请假类型',
  `reason` varchar(200) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '请假原因',
  `start_time` datetime NOT NULL COMMENT '开始时间',
  `end_time` datetime NOT NULL COMMENT '结束时间',
  `day` tinyint NOT NULL COMMENT '请假天数',
  `result` tinyint NOT NULL COMMENT '请假结果',
  `process_instance_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '流程实例的编号',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `tenant_id` bigint NOT NULL DEFAULT '0' COMMENT '租户编号',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='OA 请假申请表';

• processinstance_id 字段，关联流程引擎的流程实例对应的 ACT_HI_PROCINST 表的 PROC_INST_ID 字段
• result 字段，请假结果，需要通过 Listener 监听回调结果，稍后来看看

② 实现业务表的【后端】业务逻辑，具体代码可以看看如下两个类：

• BpmOALeaveController
• BpmOALeaveServiceImpl

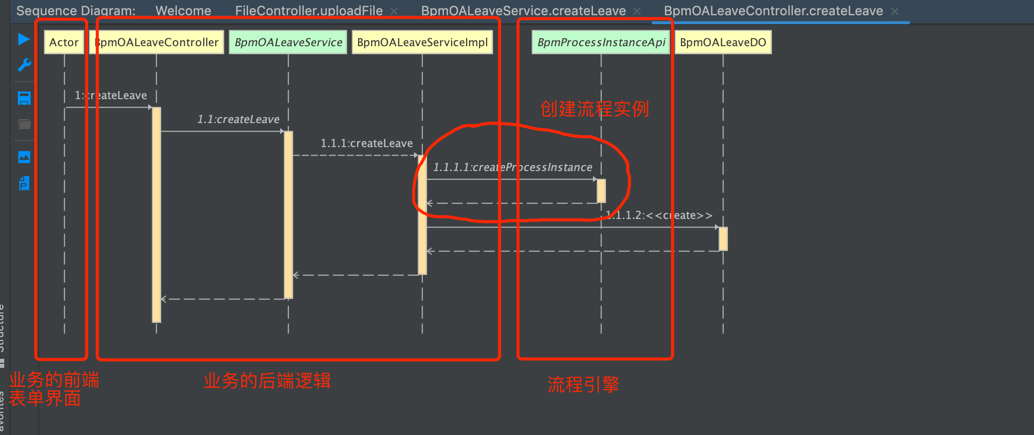

重点是看流程发起的逻辑，它定义了 /bpm/oa/leave/create 给业务的表单界面调用，UML 时序图如下：

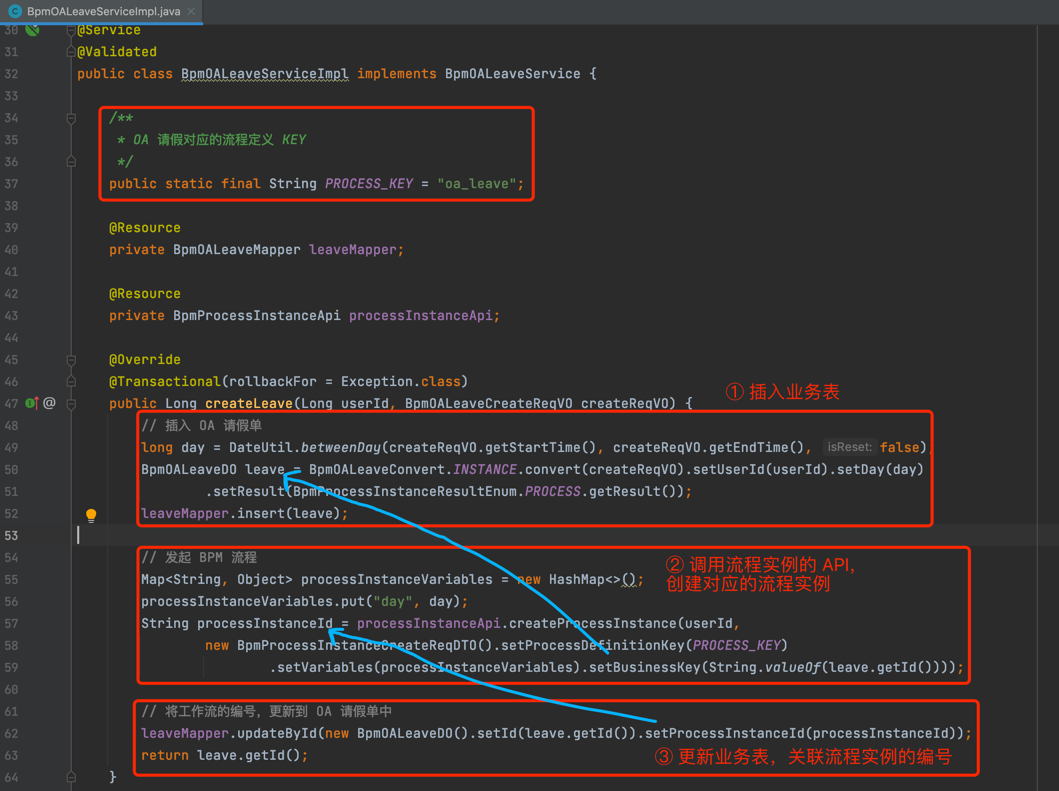

具体的实现代码比较简单，如下图所示：

• PROCESS_KEY 静态变量：是业务对应的流程模型的编号，稍后会进行创建编号为 oa_leave 的流程模型。
• BpmProcessInstanceApi定义了 #createProcessInstance(…) 方法，用于创建流程实例，业务无需关心底层是 Activiti 还是 Flowable 引擎，甚至未来可能的 Camunda 引擎。

③ 实现业务表的【前端】业务逻辑，具体代码可以看看如下三个页面：

• leave/create.vue
• leave/detail.vue
• leave/index.vue

另外，在 router/index.js中定义 create.vue 和 detail.vue 的路由，配置如下：

{
  path: '/bpm',
    component: Layout,
      hidden: true,
        redirect: 'noredirect',
          children: [{
            path: 'oa/leave/create',
            component: (resolve) => require(['@/views/bpm/oa/leave/create'], resolve),
            name: '发起 OA 请假',
            meta: {title: '发起 OA 请假', icon: 'form', activeMenu: '/bpm/oa/leave'}
          }, {
            path: 'oa/leave/detail',
            component: (resolve) => require(['@/views/bpm/oa/leave/detail'], resolve),
            name: '查看 OA 请假',
            meta: {title: '查看 OA 请假', icon: 'view', activeMenu: '/bpm/oa/leave'}
          }
                    ]
}

为什么要做独立的 create.vue 和 index.vue 页面？

• 创建流程时，需要跳转到 create.vue 页面，填写业务表的信息，才能提交流程。
• 审批流程时，需要跳转到 detail.vue 页面，查看业务表的信息。

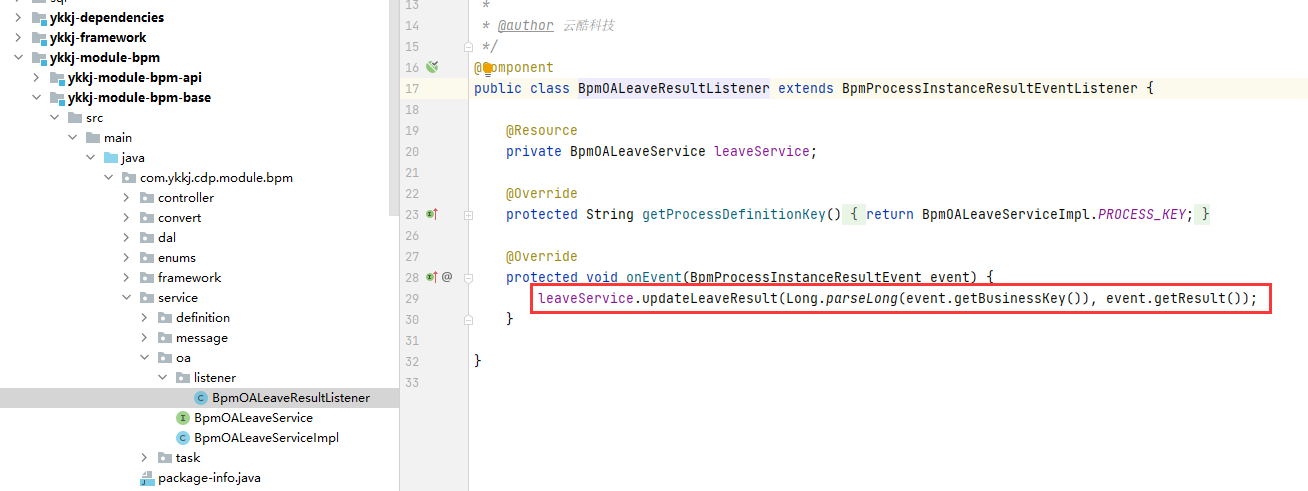

④ 实现业务表的【后端】监听逻辑，具体可见 BpmOALeaveResultListener监听器。它实现流程引擎定义的 BpmProcessInstanceResultEventListener抽象类，在流程实例结束时，回调通知它最终的结果是通过还是不通过。代码如下图：

至此，我们了解了 OALeave 使用业务表单所涉及到的开发，下面我们来定义对应的流程、发起该流程、并审批该流程。

2.1 第一步：定义流程

登录账号 admin、密码 admin123 的用户，扮演【管理员】的角色，进行流程的定义。
① 访问 [工作流程 -> 流程管理 -> 流程模型] 菜单，点击 [新建流程] 按钮，填写流程标识、流程名称。如下图所示：

注意，流程标识需要填 oa_leave。因为在 BpmOALeaveServiceImpl 类中，规定了对应的流程标识为 oa_leave。
② 点击 [修改流程] 按钮，配置表单类型为业务表单，填写表单提交路由为 /bpm/oa/leave/create（用于发起流程时，跳转的业务表单的路由）、表单查看路由为 /bpm/oa/leave/detail（用于在流程详情中，点击查看表单的路由）。如下图所示：

③ 点击 [设计流程] 按钮，在线设计请假流程模型，包含两个用户任务：领导审批、HR 审批。如下图所示：

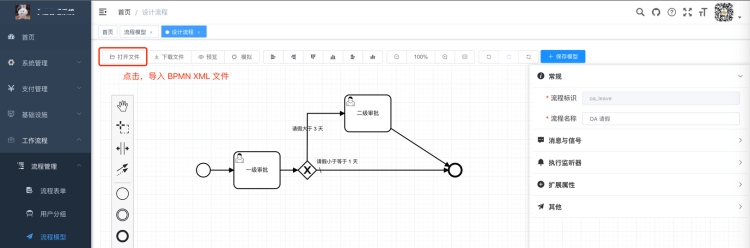

可以点击 oa_leave_bpmn.XML 进行下载，然后点击 [打开文件] 按钮，进行导入。
④ 点击 [分配规则] 按钮，设置用户任务的审批人。

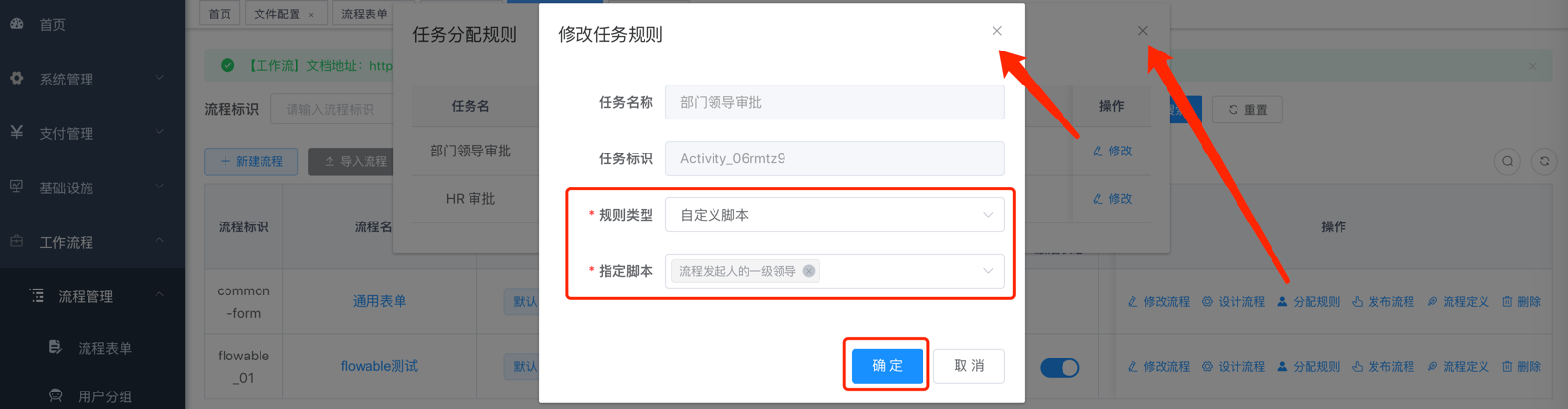

• 设置【领导审批】的规则类型为自定义脚本 + 流程发起人的一级领导，如下图所示：
• 设置【HR 审批】的规则类型为岗位 + 人力资源，如下图所示：

⑤ 点击 [发布流程] 按钮，把定义的流程模型部署出去。部署成功后，就可以发起该流程了。

2.1 第二步：发起流程

登录账号 admin、密码 admin123 的用户，扮演【员工】的角色，进行流程的发起。
① 发起业务表单请假流程，两种路径：

1. 访问 [工作流程 -> 任务管理 -> 我的流程] 菜单，点击 [发起流程] 按钮，会跳转到流程模型 oa_leave 配置的表单提交路由。
2. 访问 [工作流程 -> 请假查询] 菜单，点击 [发起请假] 按钮。

② 填写一个小于等于 3 天的请假，只会走【领导审批】任务；填写一个大于 3 天的请假，在走完【领导审批】任务后，会额外走【HR 审批】任务。
后续的流程，和「1. 请假流程【流程表单】」是基本一致的，这里就不重复赘述，当然你还是要试着跑一跑，了解整个的过程。

2. 项目结构

工作流的功能，由多个 Maven Module 组成，它们的关系如下图：

ykkj-module-bpm-biz-activiti 和 ykkj-module-bpm-biz-flowable 的实现代码基本是一致的，因为 Activiti 7 和 Flowable 6 的内核本质上都是 Activiti 6，两者提供的 API 也是基本一致的，差别主要在包名上，以及 Flowable 多了加签、动态增加实例中的节点等功能。
考虑到 Activiti 和 Flowable 在国内都有很大的用户群，且基本还处于一个相对均势的状态，所以项目就提供了两套实现，按照你的喜好进行跳转。 个人的话，相对比较看好 Flowable 一点，因为 Flowable 是 Tijs Rademakers 团队开发的，他们负责过 Activiti 5、Activiti 6，而 Activiti 7 现在由 Salaboy 团队负责，并没有注入太多的新特性。
当然有一点比较尴尬的是，Flowable 自从 6.4.1 版本开始，重点发力在其商业版，部分功能已经不再开源，比如说表单生成器（表单引擎）、历史数据同步至 ES、MongoDB 等其他数据源等等。
疑问：为什么不做一层中间抽象层，实现对应的 Flowable、Activiti 适配呢？

对于绝大多数团队，只会选择 Activiti 和 Flowable 其中的一个，增加抽象层后，会增加团队的学习与维护成本，不利于后续的二次开发。

3. 流程通知

流程在发生变化时，会发送通知给相关的人。目前有三个场景会有通知，通过短信的方式。

遗留问题

1、不支持退回功能，退回时画上条件线，退回时根据变量判断，目前无法调回到开始节点。(需要跳过开始节点或者专门加一可用于驳回的可修改的节点。)
2、目前暂时支持分配一个审批人。
3、流程表单不支持审批节点的表单元素的权限控制。
4、业务表单不支持审批节点的表单修改功能。
5、会签功能。
6、全部流程实例管理，可对所有流程进行终止、变更节点等操作。
