球公式的推导

我们要正式开始让光线和其他什么东西碰撞了。我们先制作一种这个世界上最简单的物体——球。
你还记得你学高中数学的时候学到的球的表达式么？如果你忘记了，我贴在这里：
五：球 - 图1
这个公式表示以原点为球心，半径是R的球。所有坐标是（x,y,z）的点满足上面的表达式都在球上。如果想知道点是不是在球内？看看这个公式：
五：球 - 图2
满足上述公式的点都在球内。那下面这个公式是干嘛的就不用多说了吧？
五：球 - 图3%22%20aria-hidden%3D%22true%22%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMATHI-78%22%20x%3D%220%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%20%3Cuse%20transform%3D%22scale(0.707)%22%20xlink%3Ahref%3D%22%23E1-MJMAIN-32%22%20x%3D%22809%22%20y%3D%22583%22%3E%3C%2Fuse%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMAIN-2B%22%20x%3D%221248%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%3Cg%20transform%3D%22translate(2249%2C0)%22%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMATHI-79%22%20x%3D%220%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%20%3Cuse%20transform%3D%22scale(0.707)%22%20xlink%3Ahref%3D%22%23E1-MJMAIN-32%22%20x%3D%22706%22%20y%3D%22583%22%3E%3C%2Fuse%3E%0A%3C%2Fg%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMAIN-2B%22%20x%3D%223425%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%3Cg%20transform%3D%22translate(4425%2C0)%22%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMATHI-7A%22%20x%3D%220%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%20%3Cuse%20transform%3D%22scale(0.707)%22%20xlink%3Ahref%3D%22%23E1-MJMAIN-32%22%20x%3D%22663%22%20y%3D%22583%22%3E%3C%2Fuse%3E%0A%3C%2Fg%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMAIN-3E%22%20x%3D%225626%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%3Cg%20transform%3D%22translate(6683%2C0)%22%3E%0A%20%3Cuse%20xlink%3Ahref%3D%22%23E1-MJMATHI-52%22%20x%3D%220%22%20y%3D%220%22%3E%3C%2Fuse%3E%0A%20%3Cuse%20transform%3D%22scale(0.707)%22%20xlink%3Ahref%3D%22%23E1-MJMAIN-32%22%20x%3D%221074%22%20y%3D%22583%22%3E%3C%2Fuse%3E%0A%3C%2Fg%3E%0A%3C%2Fg%3E%0A%3C%2Fsvg%3E#card=math&code=x%5E2%2By%5E2%2Bz%5E2%3ER%5E2&id=IWW8W)
我再给出一个更一般的公式：
五：球 - 图4
没错，球心改到了五：球 - 图5上。
但是这个公式没有办法在我们的项目中使用，为什么呢？别忘记了，我们的底层使用的vec3类，我们更希望看到向量而不是标量表示，我们需要简单的改变一下这个公式。现在假设球心所在的坐标用C这个vec3类常量表示，即五：球 - 图6。同样的令五：球 - 图7。有：
五：球 - 图8
上述式子的左侧是一个向量模的平方，右侧是一个距离公式。它们都表示P点和C点之间的距离的平方。所以有：
五：球 - 图9
所有满足这样要求的P——它到C点的距离为r，这样的点一定在以C为球心，r为半径的球上。
现在我要把光线的概率引入了，假设一个光线射到了球上，我们怎么描述呢？
如果光线曾在某一个时刻打在球上，则表示有一个t，使得五：球 - 图10 正好传播到了球的位置。我们带入它，把光线的概念和球的概念交合在一起。
五：球 - 图11
展开：
五：球 - 图12
把左侧括号乘开，这里我们把五：球 - 图13看作一个整体，再把右侧的五：球 - 图14移到左侧。
五：球 - 图15
这是什么？一个t的一元二次方程。（b表示光线方向，A是光源位置，C是球心，全是常量）。

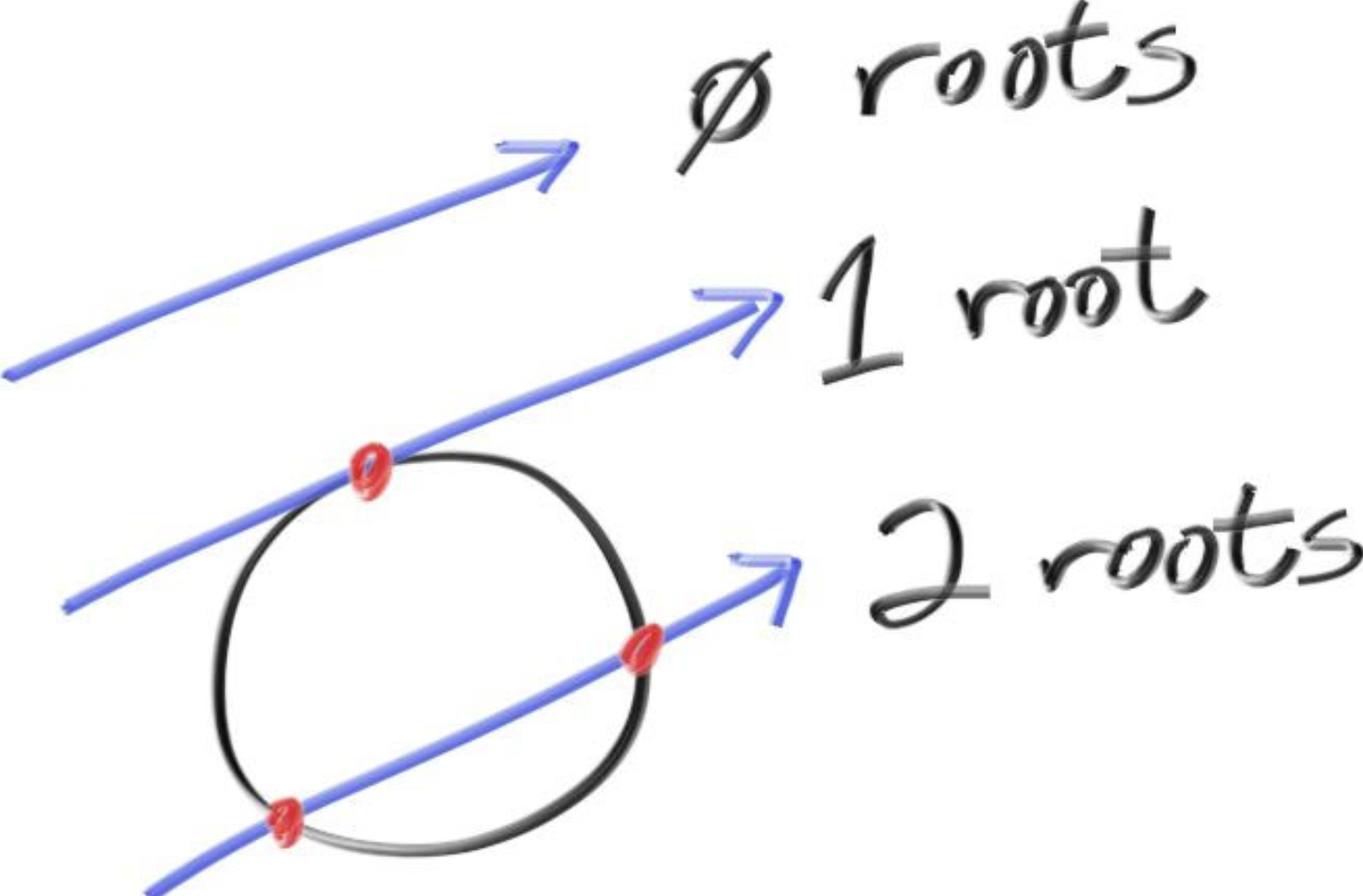

如上图所示，方程的根的数量就是光线和球交点的数量。只要搞明白这个，我们下面的代码你就很容易理解了。
为了教学的顺畅性，我会把这一坨代码暂时放在main所在文件里，如果你有代码洁癖，也别着急，在下一章里，我们会对球的代码进行抽离和封装。

球的简易碰撞函数

  1. //简易的球的碰撞检测函数，吃球心，半径和一根光线，吐给你光线是否击中球的bool值。
  2. bool hit_sphere(const point3& center, double radius, const ray& r) {
  3.     // 这个oc就是上面函数里的(A-C).
  4.     vec3 oc = r.origin() - center;
  5.     // 对应上面公式里的b的平方。即平方项的系数。
  6.     auto a = dot(r.direction(), r.direction());
  7.     // 对应上面公式里的2*(A-C)点乘b，即一次项的系数
  8.     auto b = 2.0 * dot(oc, r.direction());
  9.     // (A-C)点乘(A-C)减去r的平方，即常数项。
  10.     auto c = dot(oc, oc) - radius*radius;
  11.     // 高中生最爱的Δ，b的平方减4ac。
  12.     auto discriminant = b*b - 4*a*c;
  13.     //返回方程有没有根，即光线有没有碰撞到球体。
  14.     return (discriminant > 0);
  15. }
  17. color ray_color(const ray& r) {
  18.     // 如果我们击中了这个球心在(0,0,1)且半径是0.5的球，就直接返回颜色为红色。
  19.     if (hit_sphere(point3(0,0,-1), 0.5, r))
  20.         return color(1, 0, 0);
  21.     // 如果没有击中的话你就继续画蓝天吧。
  22.     vec3 unit_direction = unit_vector(r.direction());
  23.     auto t = 0.5*(unit_direction.y() + 1.0);
  24.     return (1.0-t)*color(1.0, 1.0, 1.0) + t*color(0.5, 0.7, 1.0);
  25. }

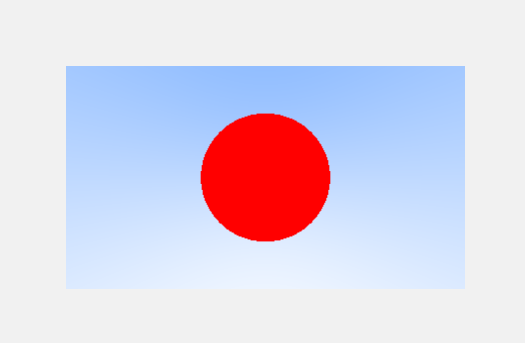

  1. 你就会看到一轮炽热的炎日。<br />我们往虚拟视口中射出的密集的光线完美的捕捉到这颗球的轮廓，这些命中了球的光线都带回了鲜艳的红色，仿佛就是在告诉你："小心，那里有一颗球！"。<br />你仔细想想你就会明白为啥这个球长这个样子了，它的球心正好在虚拟视口的中心，且它的直径为1，恰好是虚拟视口高度的一半。<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/25639626/1640248248343-38f56170-f819-49f6-983c-b9e381ad2681.png#clientId=u89f2f1d3-c7f9-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=172&id=uac0cc1e5&margin=%5Bobject%20Object%5D&name=image.png&originHeight=343&originWidth=525&originalType=binary&ratio=1&rotation=0&showTitle=false&size=15736&status=done&style=none&taskId=ued3d6463-b24f-4d49-bf5c-ada391c2ad5&title=&width=262.5)<br />怎么样，是不是忍不住想唱《红太阳》，但是这一抹艳红也会让你想到某个岛国对吧。<br />那我们不再让光线带回无聊的纯色，我们把目光聚焦到光线和球碰撞中产生的一些其他奇妙的事件，看看我们能从这次碰撞中拿取什么其他重要信息。

可视化法线

如果我们得知光线和球的碰撞点为P，我们要怎么得到这一点的法线呢？它应该是从球心发射，穿过这一点指向球的外侧，所以是五：球 - 图17。
法线很容易理解，但是涉及到具体编码，就有一些问题需要提前阐明：

  1. 它应该是单位向量吗？是的，它应该是，单位化法线可能会在某些方面为我们的渲染提供便利，但是不强制，我并不要求法线一定是单位向量，如果必须是单位化的地方我们进行单位化即可。当然，如果你是一个严格的人，你可以选择永远单位化它们。
  2. 你要注意之前我们给的hit_sphere函数的框架已经不足以满足我们获取法线的需要了，因为我们不仅仅需要了解球和光线是否碰撞，我们还得知道光线和球的第一个焦点的位置，因为只要不是极端的相切的情况，我们总能找到两个交点，所以我们需要t较小的那个交点。

明白了以上两点，我们就可以开始制作可视化法线贴图了。什么是可视化法线贴图呢？就是把法线的(x,y,z)分量分别当作颜色的rgb三个通道输出，当然我们需要进行简单的映射，毕竟颜色分量的范围都是[0,1]。
你可能会很惊讶，因为你可能在其他游戏引擎或者着色语言中找到类似的概念，你会很好奇它们是不是一种东西——是的，而且我们从更底层的地方去实现了可视化法线贴图。
看如下代码：

  1. //它不再返回bool，而是返回一个浮点数，表示光线第一次打在球上的时候的时间t。
  2. double hit_sphere(const point3& center, double radius, const ray& r) {
  3.     vec3 oc = r.origin() - center;
  4.     auto a = dot(r.direction(), r.direction());
  5.     auto b = 2.0 * dot(oc, r.direction());
  6.     auto c = dot(oc, oc) - radius*radius;
  7.     auto discriminant = b*b - 4*a*c;
  8.     if (discriminant < 0) {
  9.         // Δ小于0，别看了，光线没打到球，直接返回一个负值。
  10.         return -1.0;
  11.     } else {
  12.         // 求根公式，我们返回了较小的那个根。emm...它让我想起了高中的美好岁月。
  13.         return (-b - sqrt(discriminant) ) / (2.0*a);
  14.     }
  15. }
  17. color ray_color(const ray& r) {
  18.     auto t = hit_sphere(point3(0,0,-1), 0.5, r);
  20.     //如果光线击中了球。
  21.     if (t > 0.0) {
  22.         //拿到法线，嘿嘿，我们之前写过很久的at函数终于派上用场了。我们这次单位化它。
  23.         vec3 N = unit_vector(r.at(t) - vec3(0,0,-1));
  24.         //返回法线可视化之后的颜色值，注意我们做了一个[-1,1]到[0,1]的映射。
  25.         return 0.5*color(N.x()+1, N.y()+1, N.z()+1);
  26.     }
  28.     //如果没打中？继续画蓝天吧。
  29.     vec3 unit_direction = unit_vector(r.direction());
  30.     t = 0.5*(unit_direction.y() + 1.0);
  31.     return (1.0-t)*color(1.0, 1.0, 1.0) + t*color(0.5, 0.7, 1.0);
  32. }

一颗能量球！好像孙悟空的元气弹。
这次我们射出的光线碰到了球，并没有粗暴的返回一个纯色，而是把该点的法线方向转换为颜色值带了回来。你是不是已经体会到了光线在3D空间中穿梭并带回各种信息的魅力了呢？
我留下了几个问题，看看你是否深刻理解到了上面的代码。

问题与思考

  1. 把代码退回红太阳阶段，修改ray_color中部分代码如下：

    1. // 嗯？？？一颗在相机背后的球？？？？
    2. if (hit_sphere(point3(0,0,1), 0.5, r))
    3.      return color(1, 0, 0);

    运行并生成图片，想想为什么会这样？

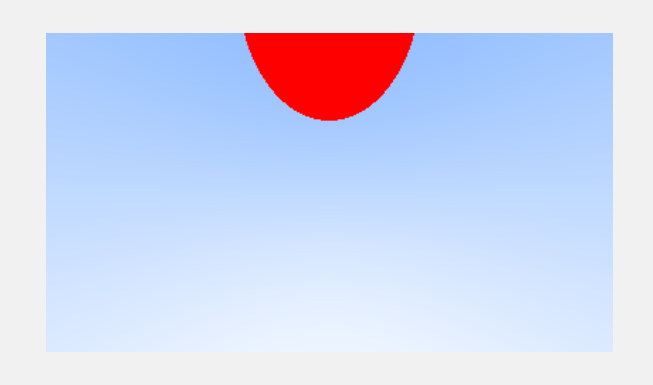

  2. 再把球的圆心位置改成(0,1,-1)，运行。这是什么？嘿，一个明显被拉长的半球！这是广角镜头的边界扭曲效果！！！我们并没有专门为他编码它就自己把自己做好了！！！想想看为什么会这样？


  1. 想想看为什么元气弹的上方颜色偏绿？

  2. 使用元气弹版本的代码，更改hit_sphere函数，这次返回较大的那个根，生成图片另外保存。

    1.      // 求根公式，这次返回较大的那个根。
    2.      return (-b + sqrt(discriminant)) / (2.0 * a);

    仔细对比这两张图片，想想看其中的哲理。

下一章开始，我们会暂时小憩一会，不再添加新的东西，而是把球的代码抽象并整合出来，这将是一次很好的训练到你面向对象编程的能力的机会。

参考文献

https://raytracing.github.io/books/RayTracingInOneWeekend.html
参考自《RayTracingInOneWeekend》第5节和第6.1节。
