1.1 GNS3概述

  • GNS3 是一款具有图形化界面、可以运行在多平台（包括Windows、Linux和Mac OS等）上的网络虚拟软件。Cisco 网络设备管理员或是想要通过 CCNA、CCNP、CCIE 等 Cisco 认证考试的相关人士可以通过它来完成相关的实验；同时它也可以用于虚拟体验Cisco网际操作系统 IOS 或者检验将要在真实的路由器上部署实施的相关配置。

  • 当然 GNS3 对于我们学习计算机网络原理的学生，也是必不可少的工具。下面就讲解如何安装和配置 GNS3，以及安装Wireshark抓包工具。

    1.2 安装抓包工具

    Wireshark 抓包工具可以从 https://www.wireshark.org/ 下载。
    安装时一路默认下一步就行，也可以根据自己需求选择。安装完之后打开界面
    选择要抓包的网络， 我选择我的网络 WLAN2

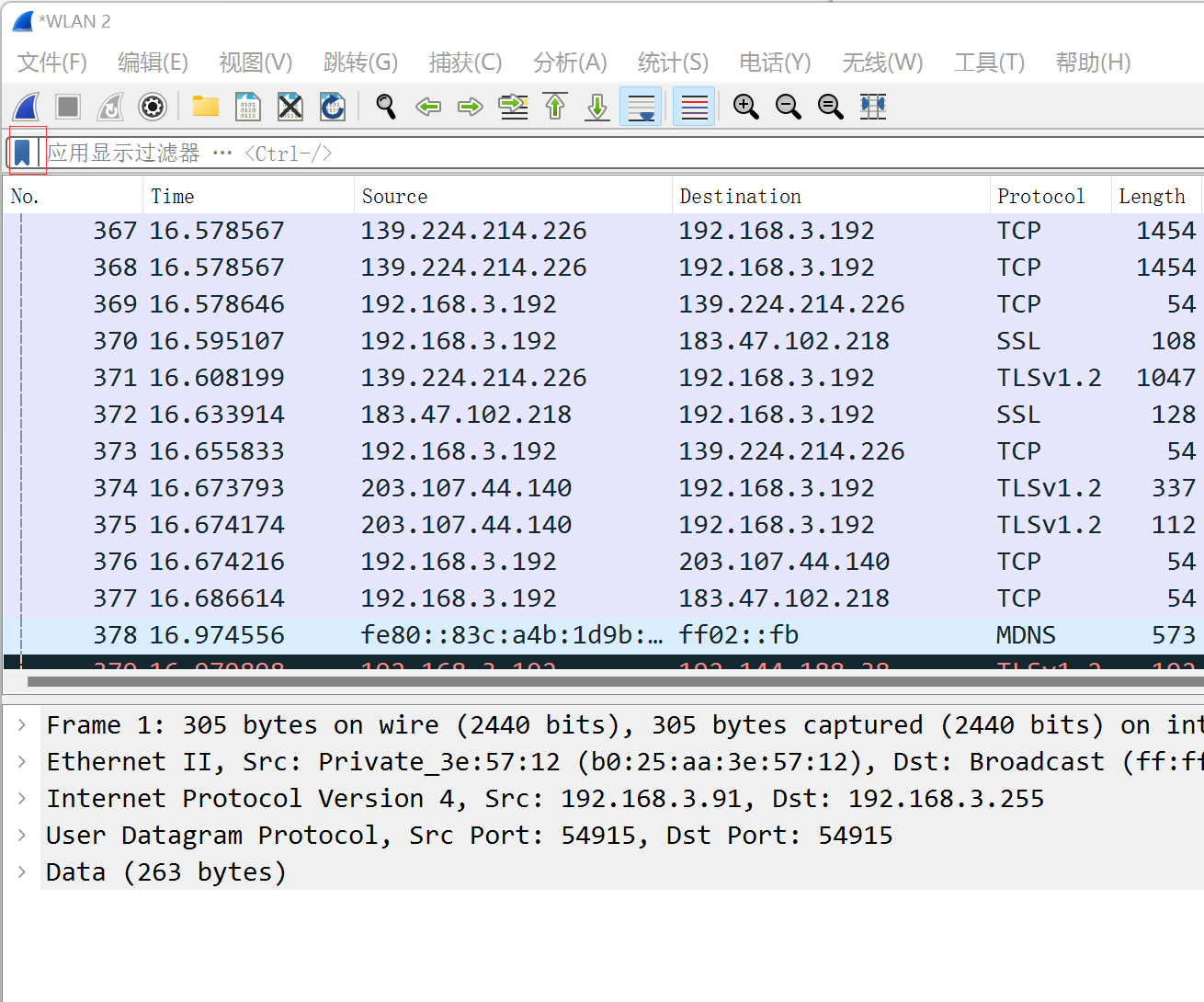

    双击 WLAN2 就会出现网络数据

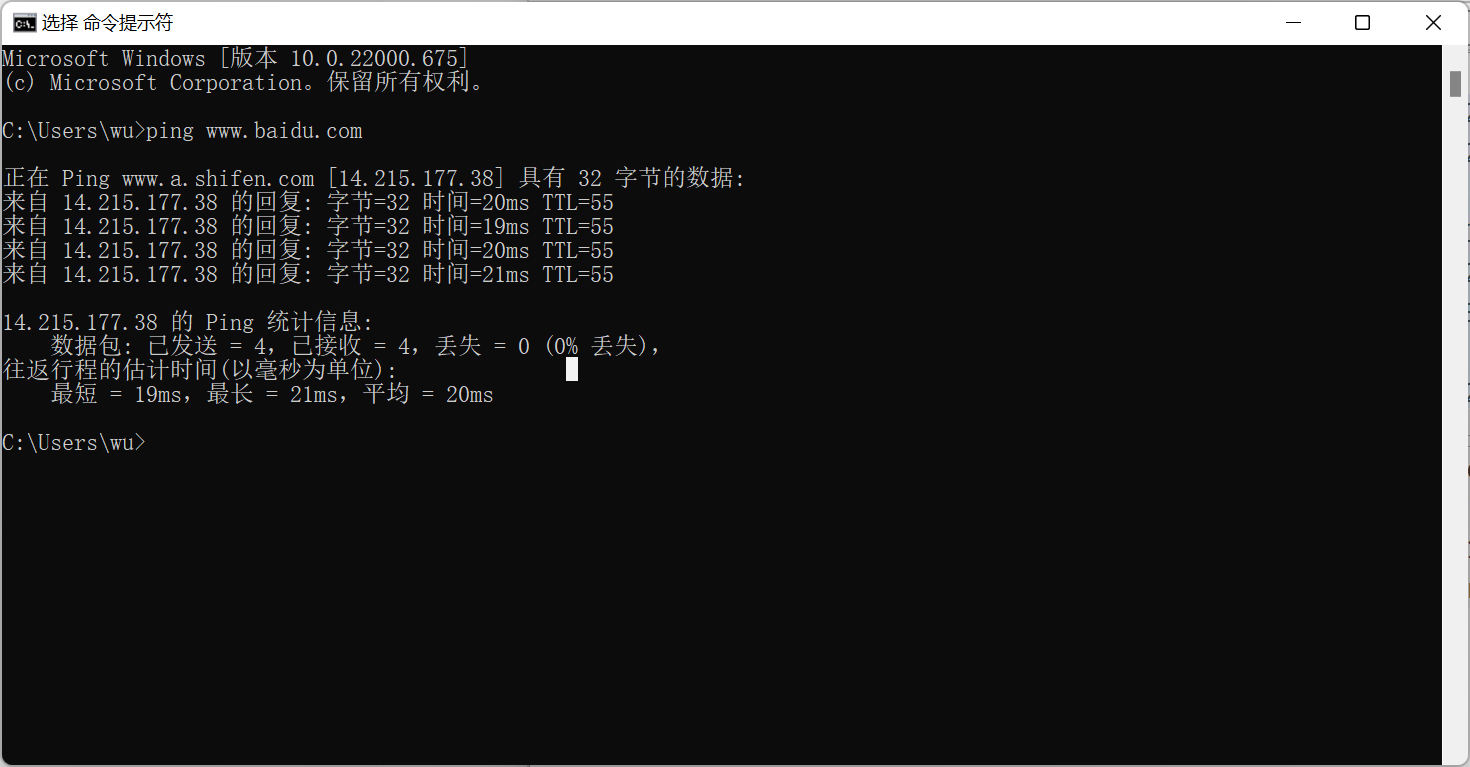

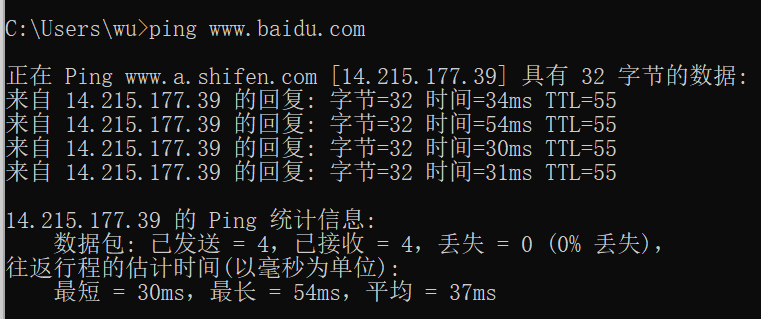

    ping 百度测试一下

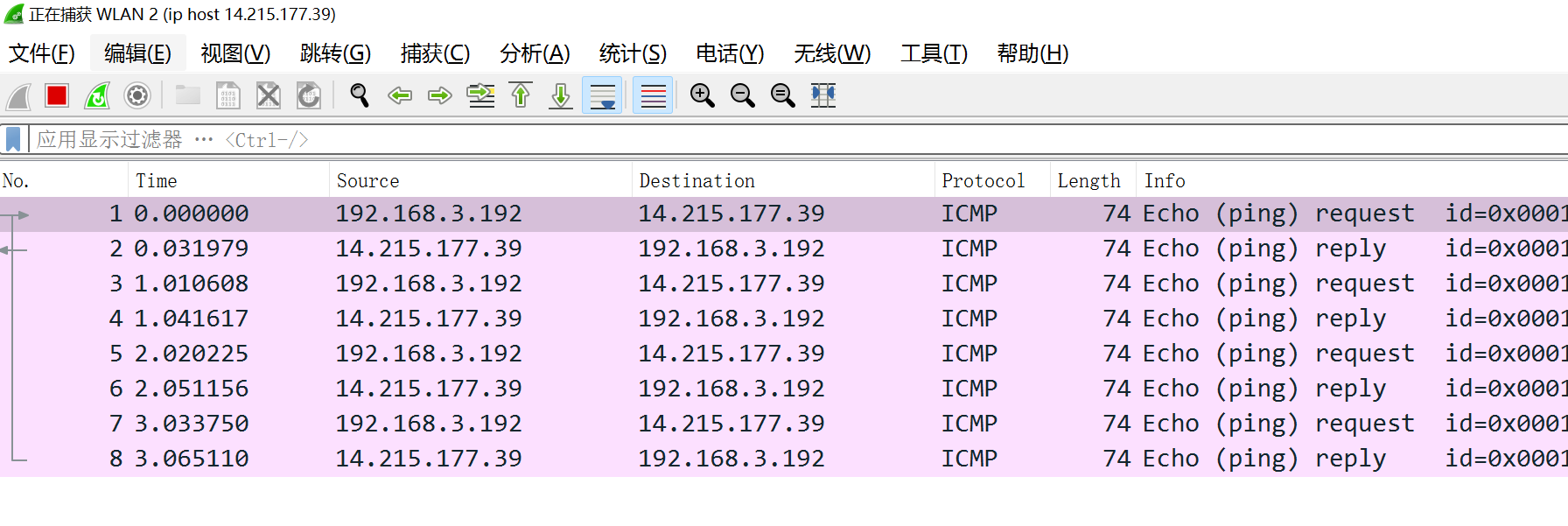

    在 wireshark 中可以看到我发送的请求和接收的内容，
    Internet Protocol Version 4, Src: 192.168.3.192, Dst: 14.215.177.38 是 ping 的内容
    查看 ping 的发送和接收时间，75.442884 - 75.463567 = 0.020683 秒，也就是 20 毫秒。

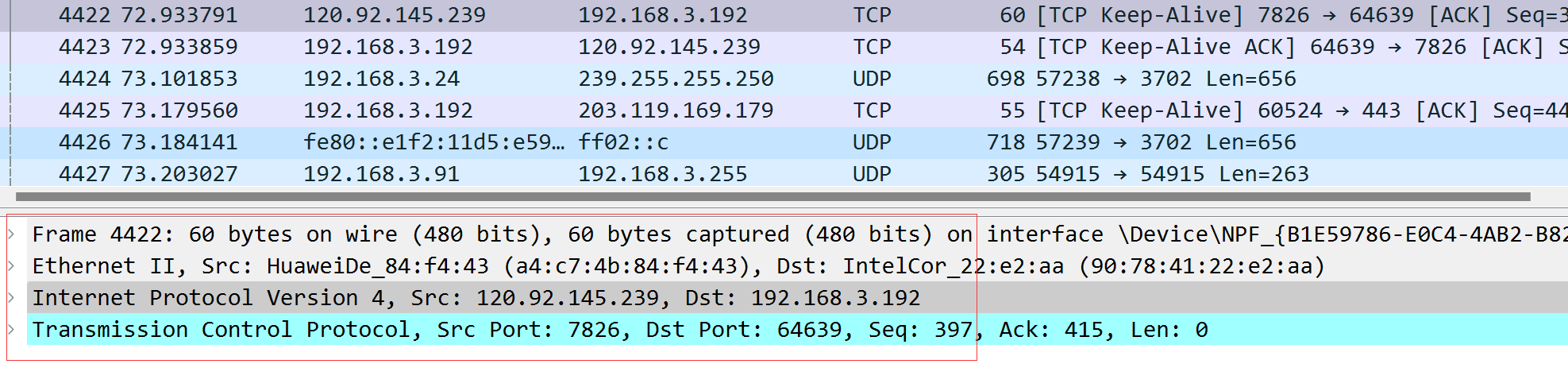

    在 TCP 协议中 ，我们可以看到：

  • Ethernet 数据链路层

  • Internet 网络层
  • Transmission 传输层
  • Frame 是数据整体

我们看到的内容都是十六进制的，十六进制一个位是由 4 个二进制组成，4 个二进制能表示的最大值就是 15，15 在 十六进制中表示 F

定义和使用抓包筛选器

抓包工具的安全，是要选择数据通过的路线，如果包如果不经过抓包工具所在的网卡，就无法捕获数据。
配置抓包筛选器抓取指定的数据包。

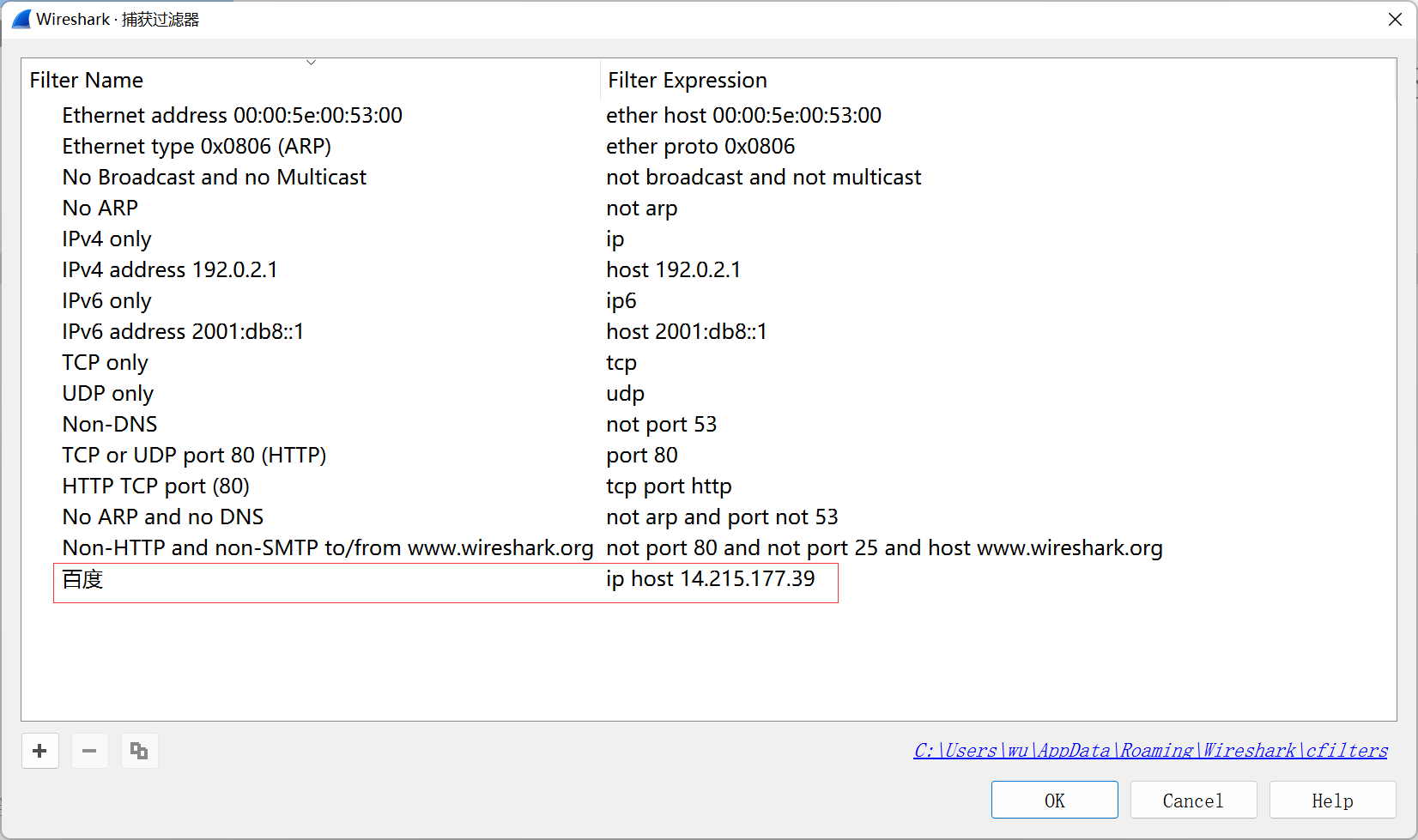

可以添加筛选器
ping 一下百度地址：
只捕获 180.101.49.41地址的数据，添加完点击 OK
选择好筛选器
开始抓包，目前还没有数据，因为还没访问百度
ping 一下百度地址
ping 完之后抓包工具开始出现数据

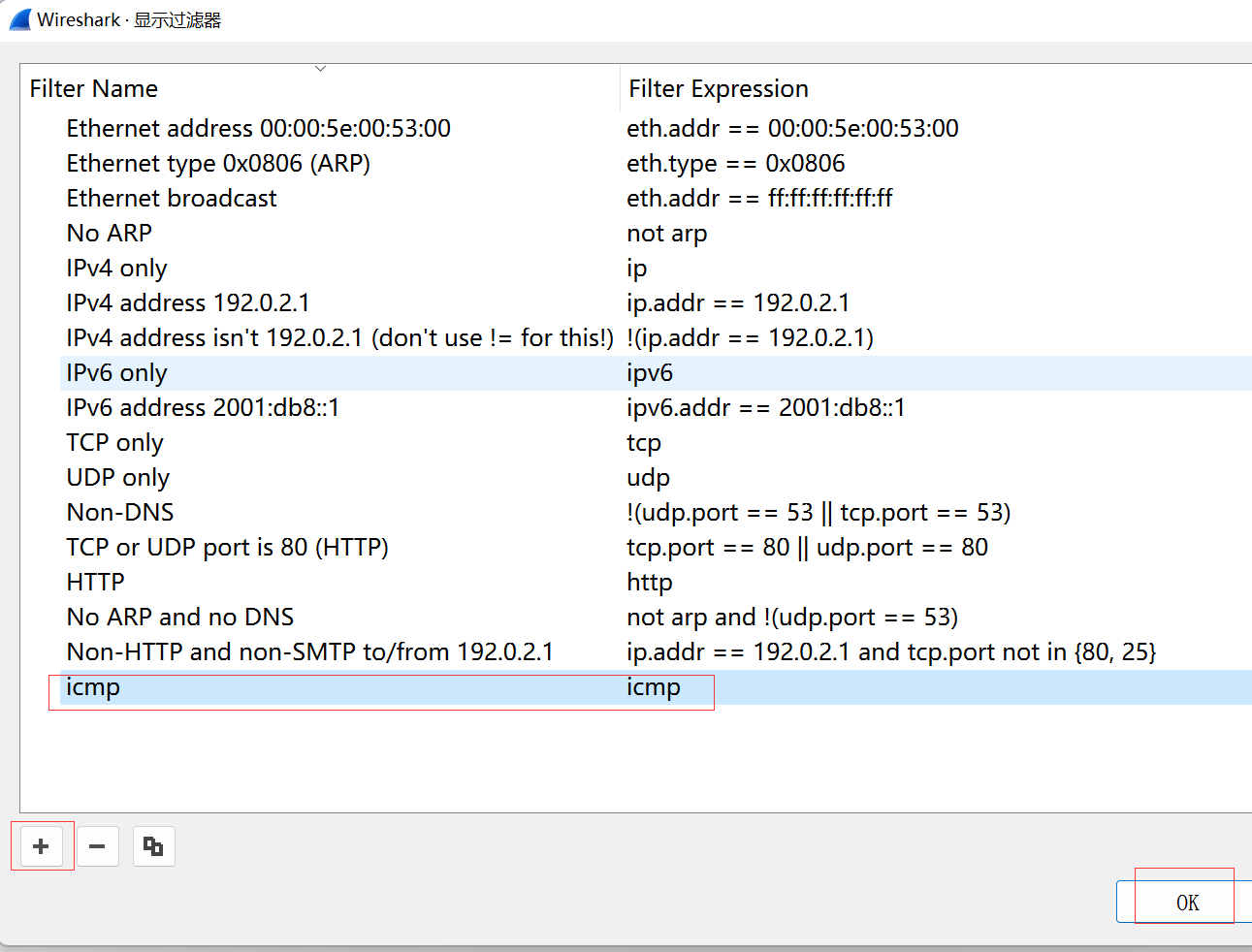

抓完包之后的数据过滤
选择 ping 相关的数据包

1.3 安装和配置GNS

  • 从GNS3软件官网下载GNS3，网址为https://www.gns3.com/
  • 主要组件说明：
    • WinPCAP：抓包必需组件之一，建议安装，如果已经安装过可忽略；
    • Wireshark：最流行的开源抓包工具，需在线下载，建议安装，也可自行安装；
    • SolarWinds Response Time Viewer for Wireshark：一个Wireshark的辅助分析工具，需在线下载，文件大耗时较长，新手不建议安装；
    • Dynamips：一个用于模拟思科路由器的工具，必须安装；
    • QEMU：是一套由Fabrice Bellard所编写的模拟处理器的自由软件，必须安装；
    • VPCS：GNS3中模拟客户端的工具，必须安装；
    • Cpulimt：一款限制CPU进程的工具软件，优化系统资源的占用率，可选安装；
    • GNS3：核心组件，必须安装；
    • SuperPutty：GNS3自带终端工具，可选安装。

      安装

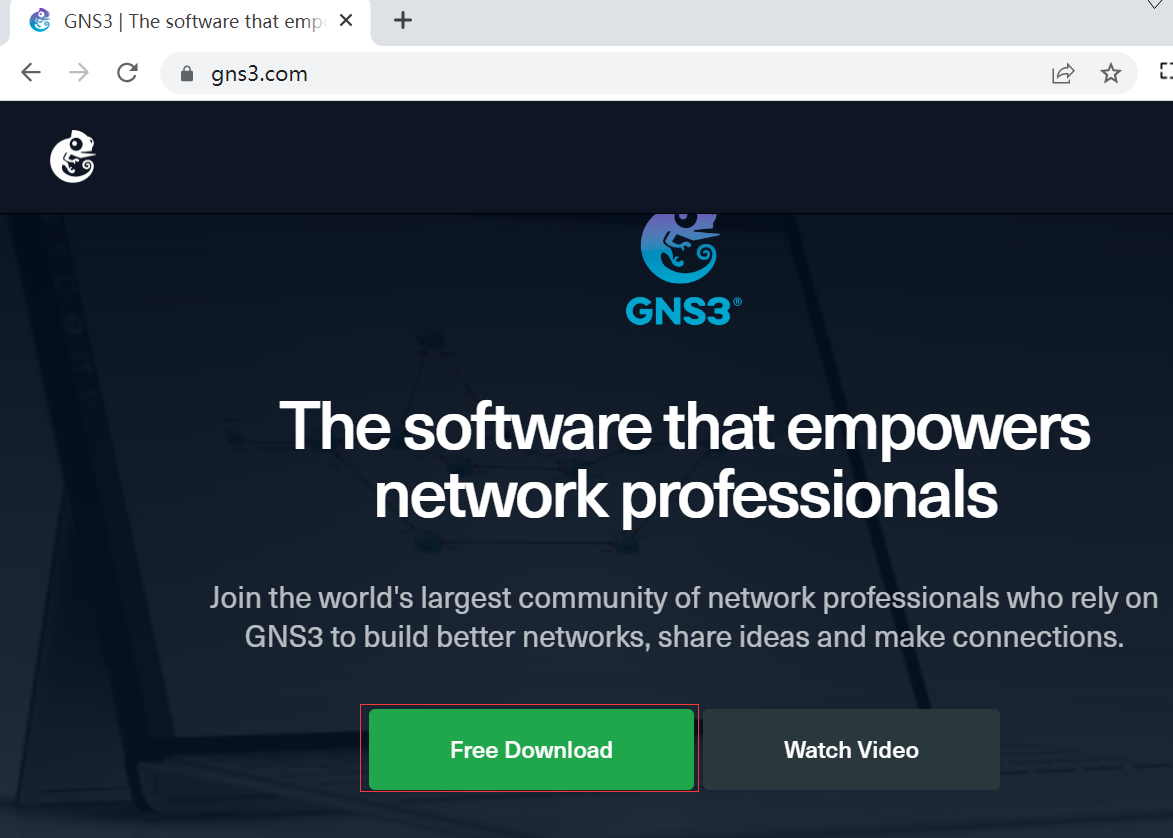

      1.下载

      选择对应操作系统的安装包，我这里选择 Windows

      2. 安装

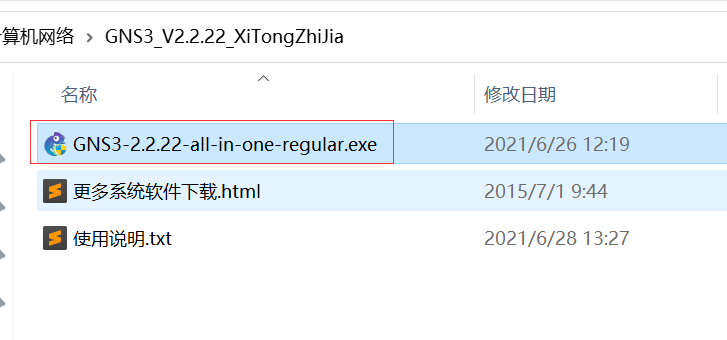

      下载完后双击安装
      下一步

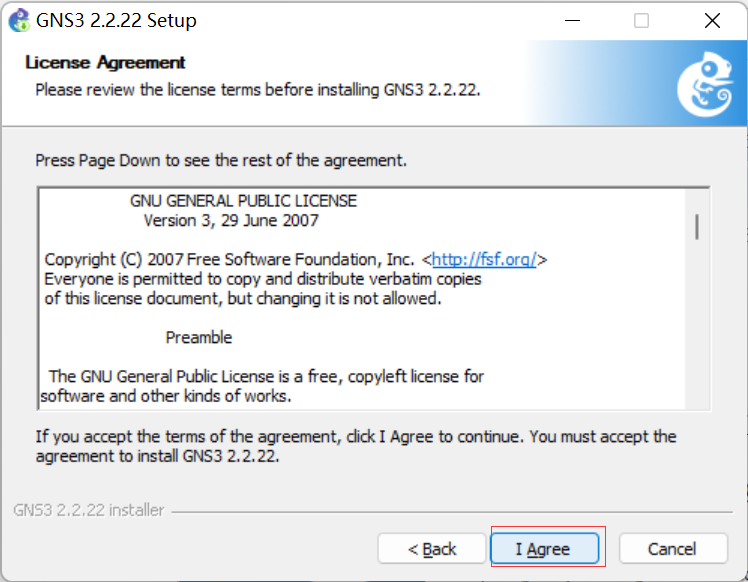

      接受
      下一步
      取消选中WinPCAP 和 Wireshark 然后下一步

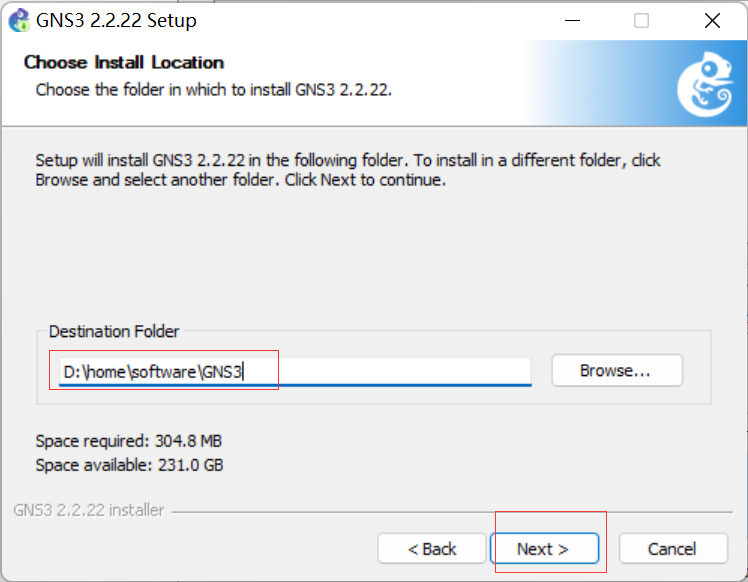

      选择好自己安装的路径然后下一步
      输入你的邮箱地址，然后点击提交
      点击下一步
      选择 no ，然后下一步
      完成并启动

      1.4 启动和配置GNS3

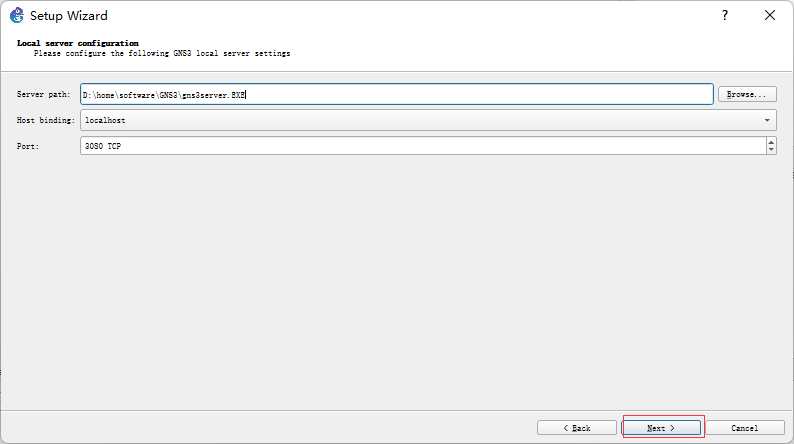

      启动后选择运行在本地电脑

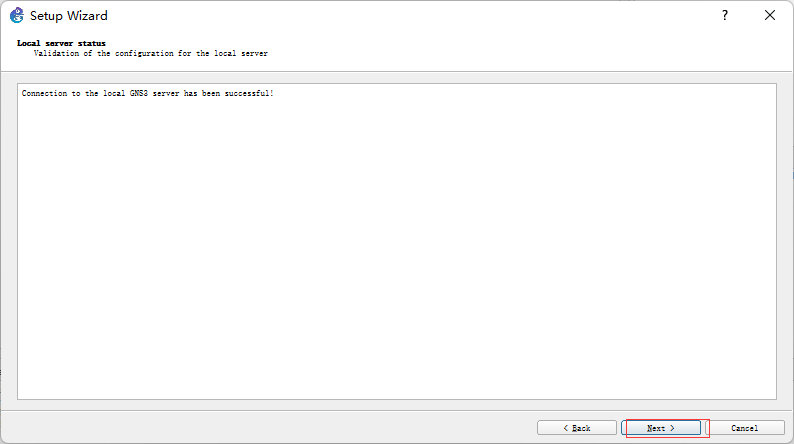

      下一步
      下一步
      点击完成

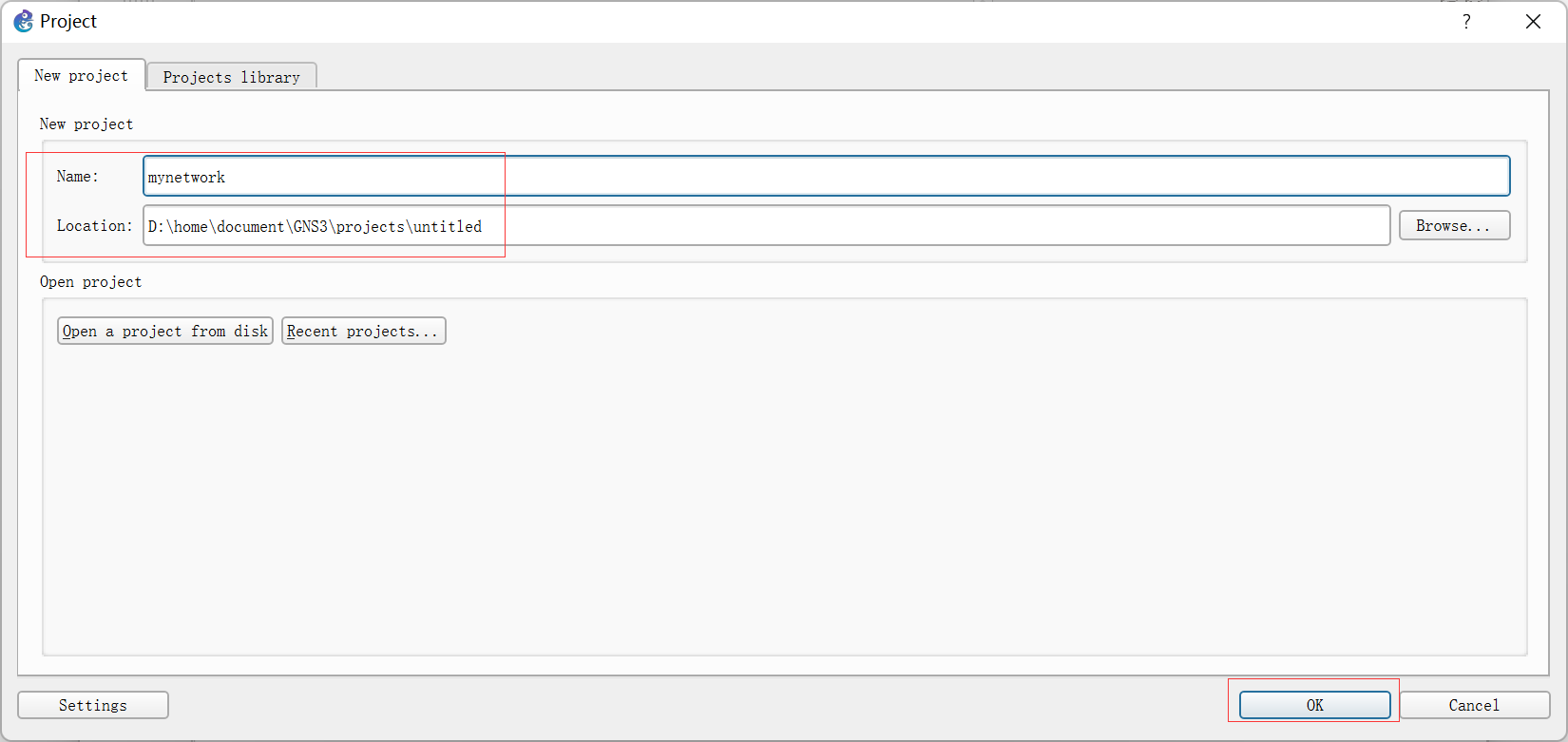

      创建一个新的项目
      初始化配置
      菜单中选择 Edit > Preferences

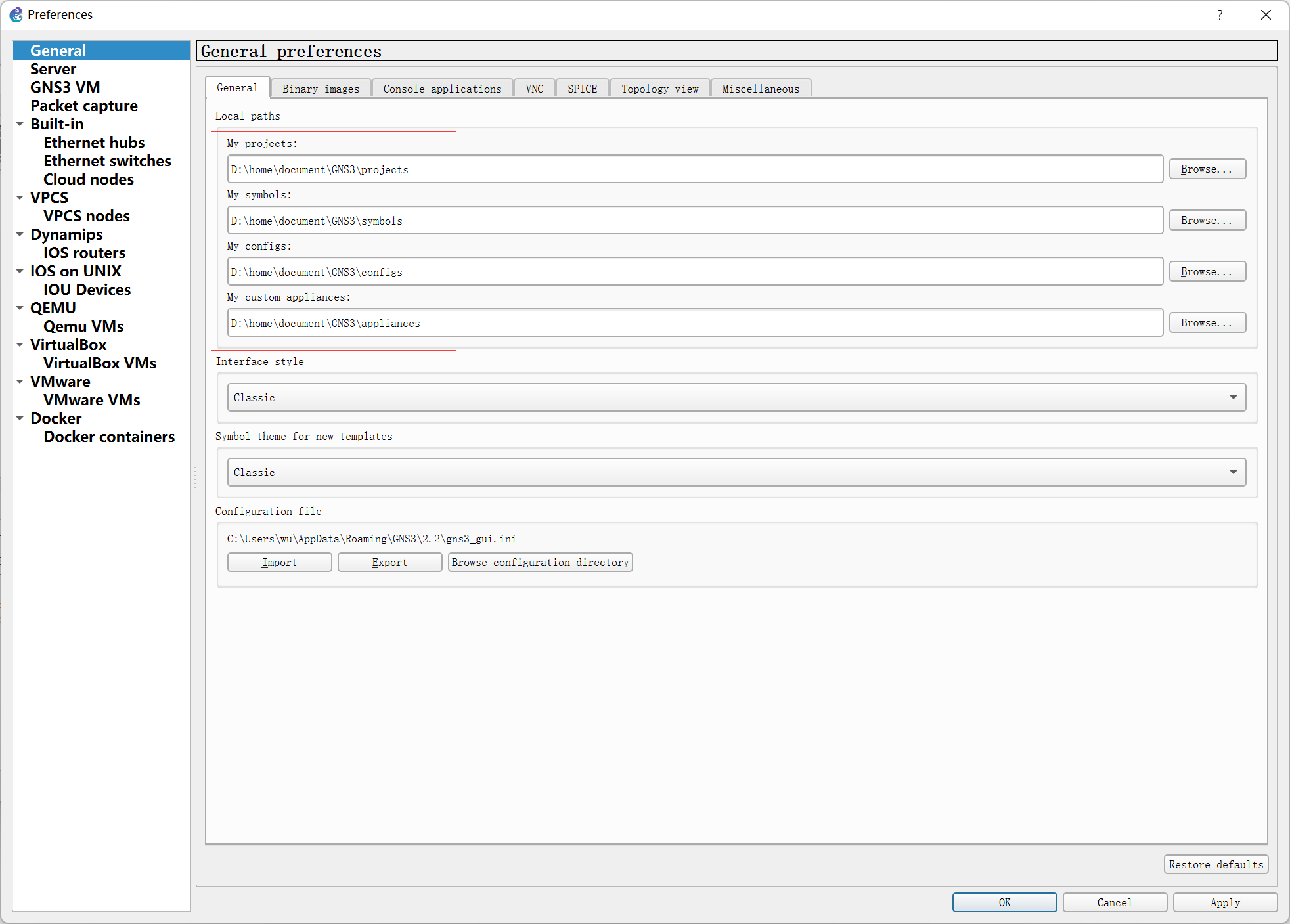

      修改项目路径，尽量别放 C 盘，这样会占用 C 盘空间

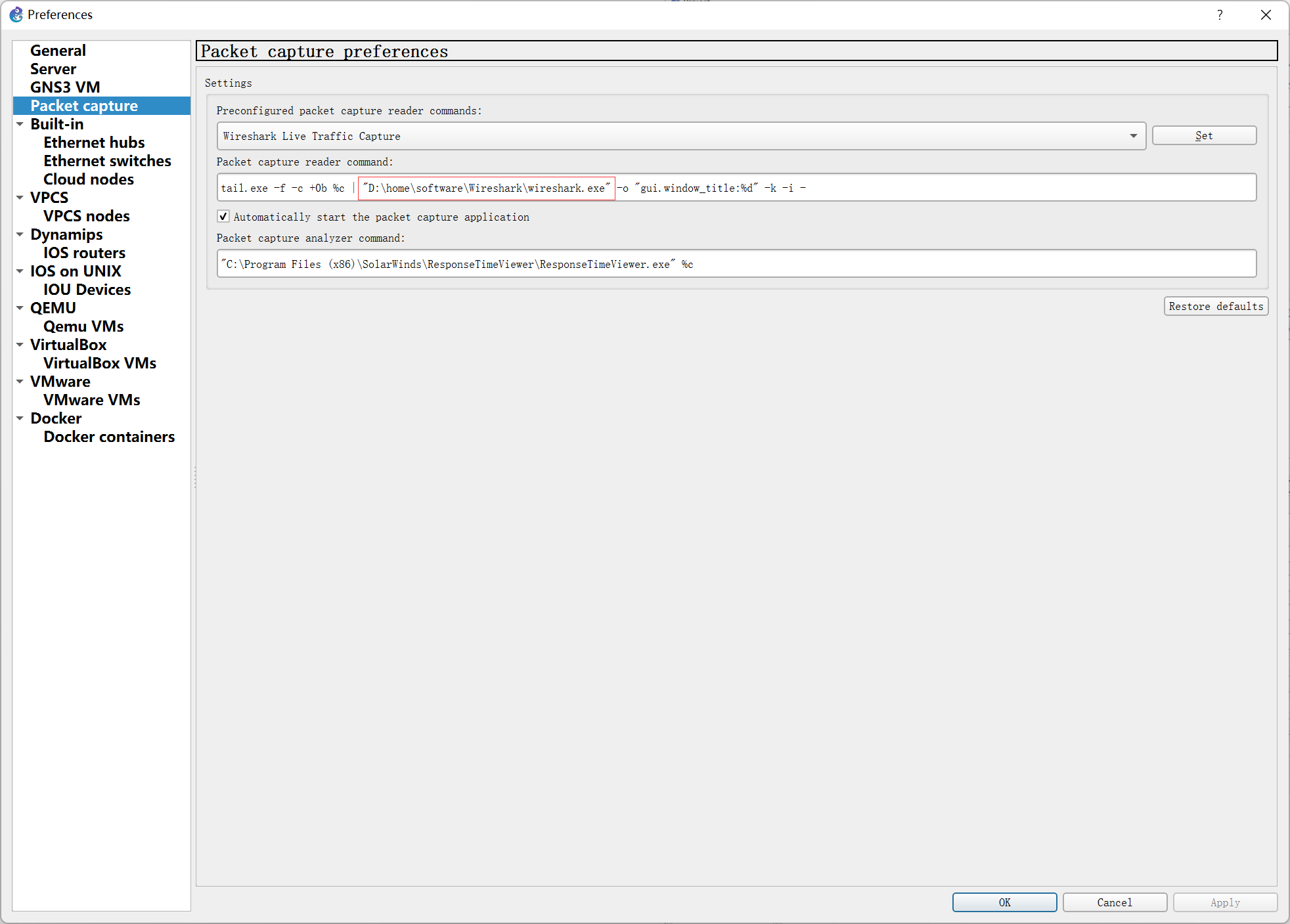

      选择 wireshark 抓包工具位置，我的是安装在 D 盘
      选择路由，cisco IOS 要自行去下载

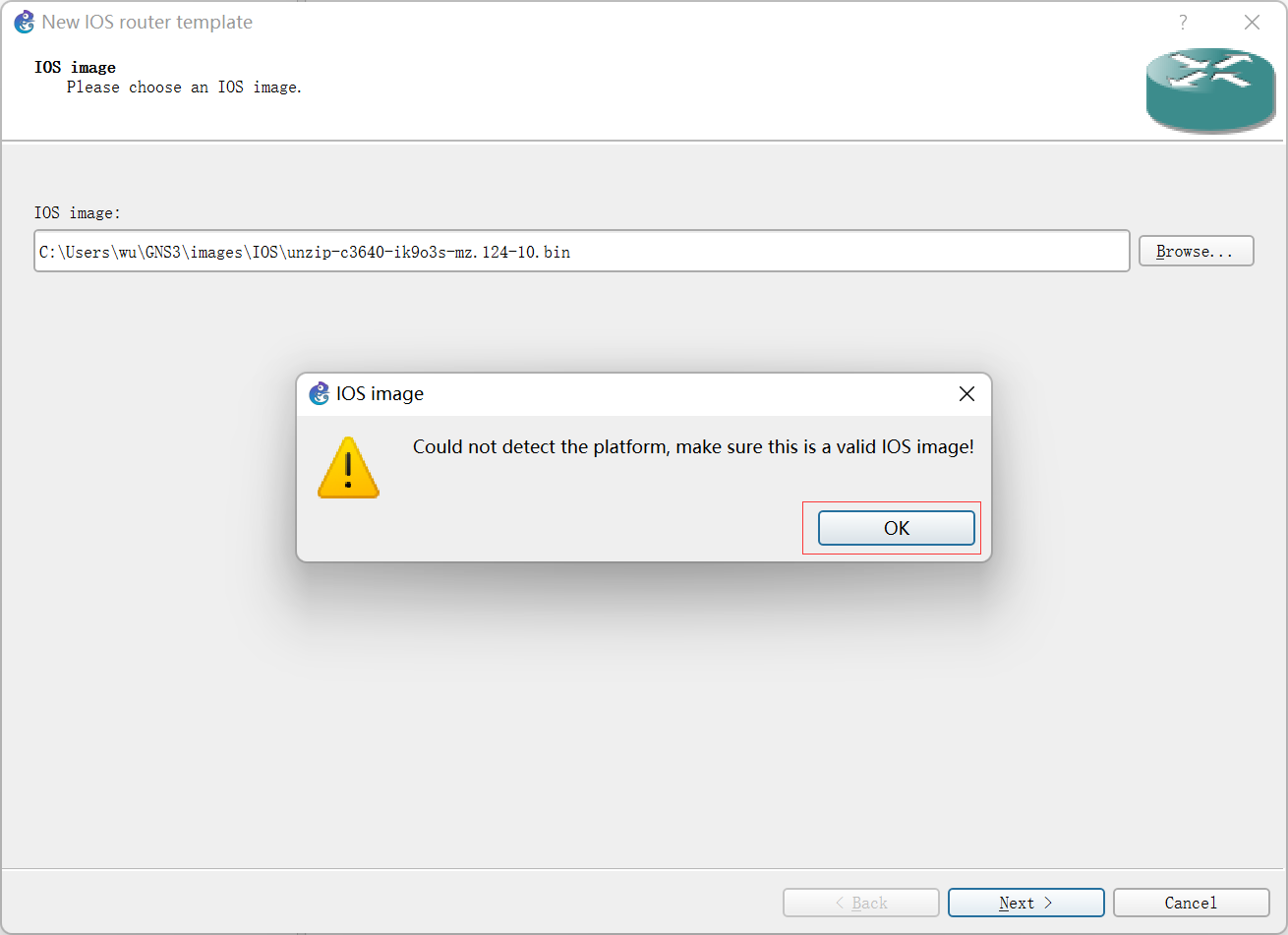

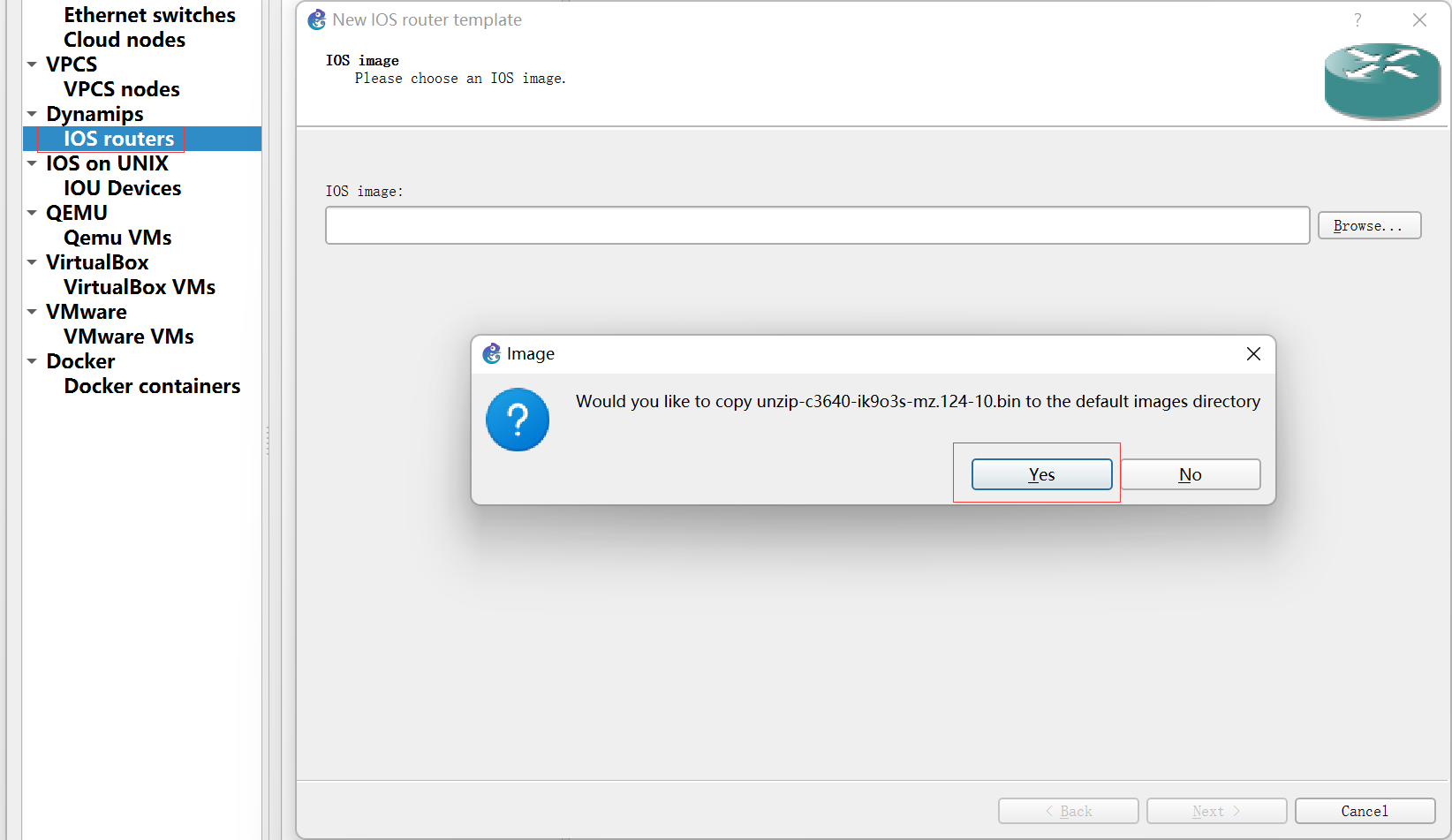

      选择 yes ，将路由拷贝到默认路径下
      点击下一步
      点击 ok
      修改完点击下一步

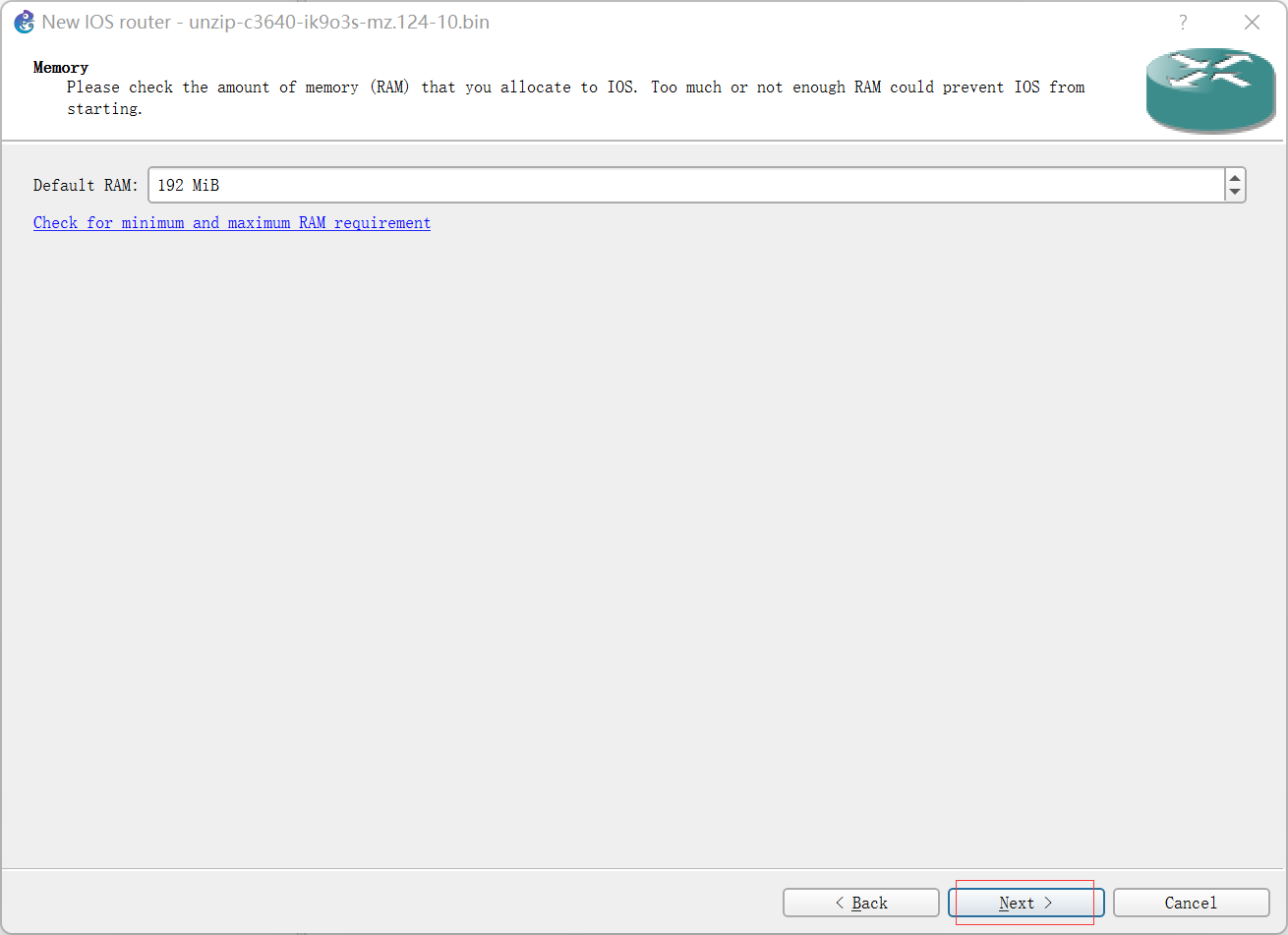

      内存默认，然后下一步

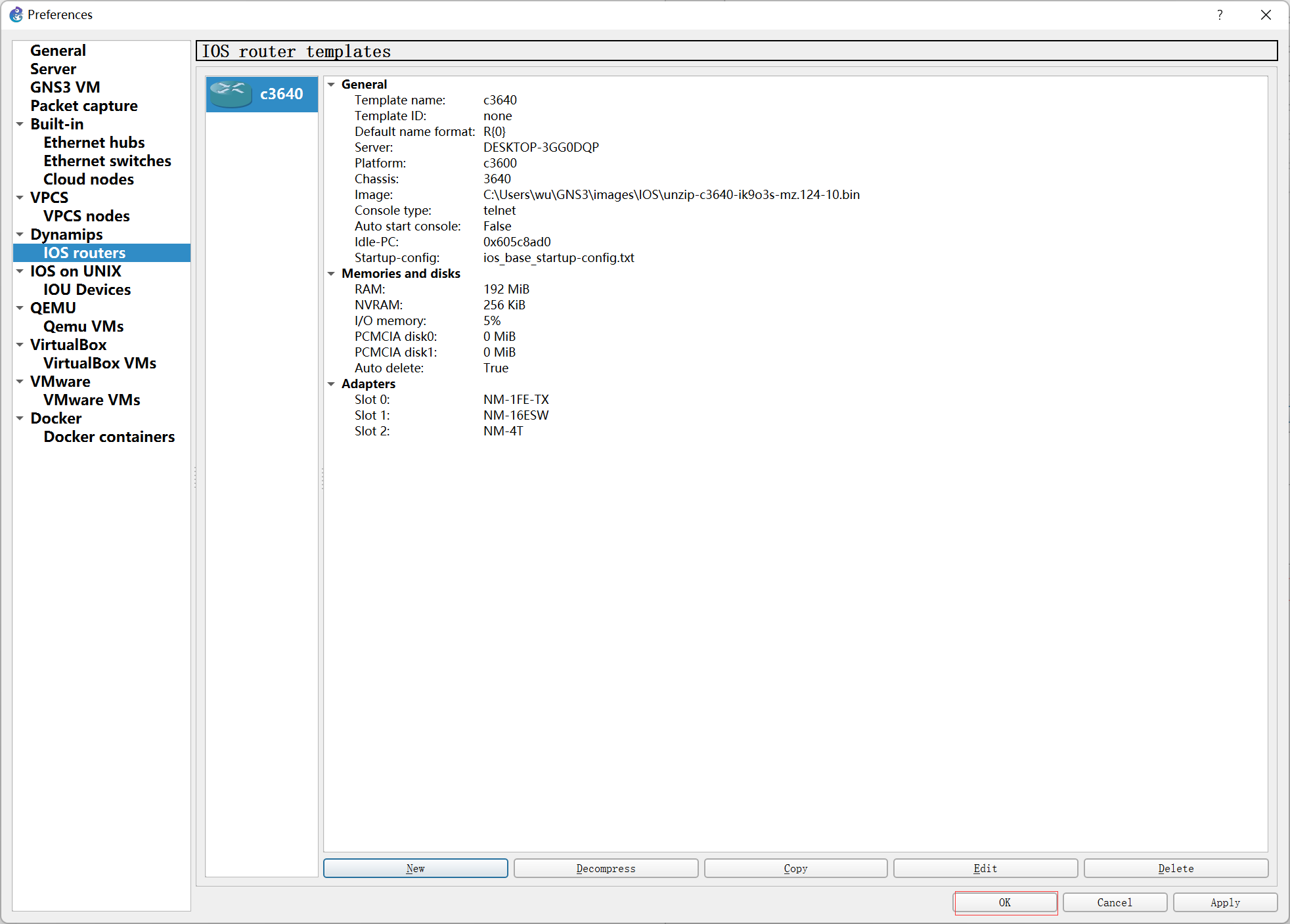

      我的模拟路由器是模块化路由器，模块化是指路由器的接口划分几个模块进行分布
      slot 0 表示第 0 个插槽的第 0 接口
      NM-1FE-TX：表示 1 个快速以太网接口，带宽 100M
      NM-1E：表示 1 个标准以太网接口，带宽 10M
      NM-16ESW：表示16个以太网接口的交换机
      NM-4T：表示4个广域网接口，也就是串口
      计算Idle，防止过多占用 CPU 资源

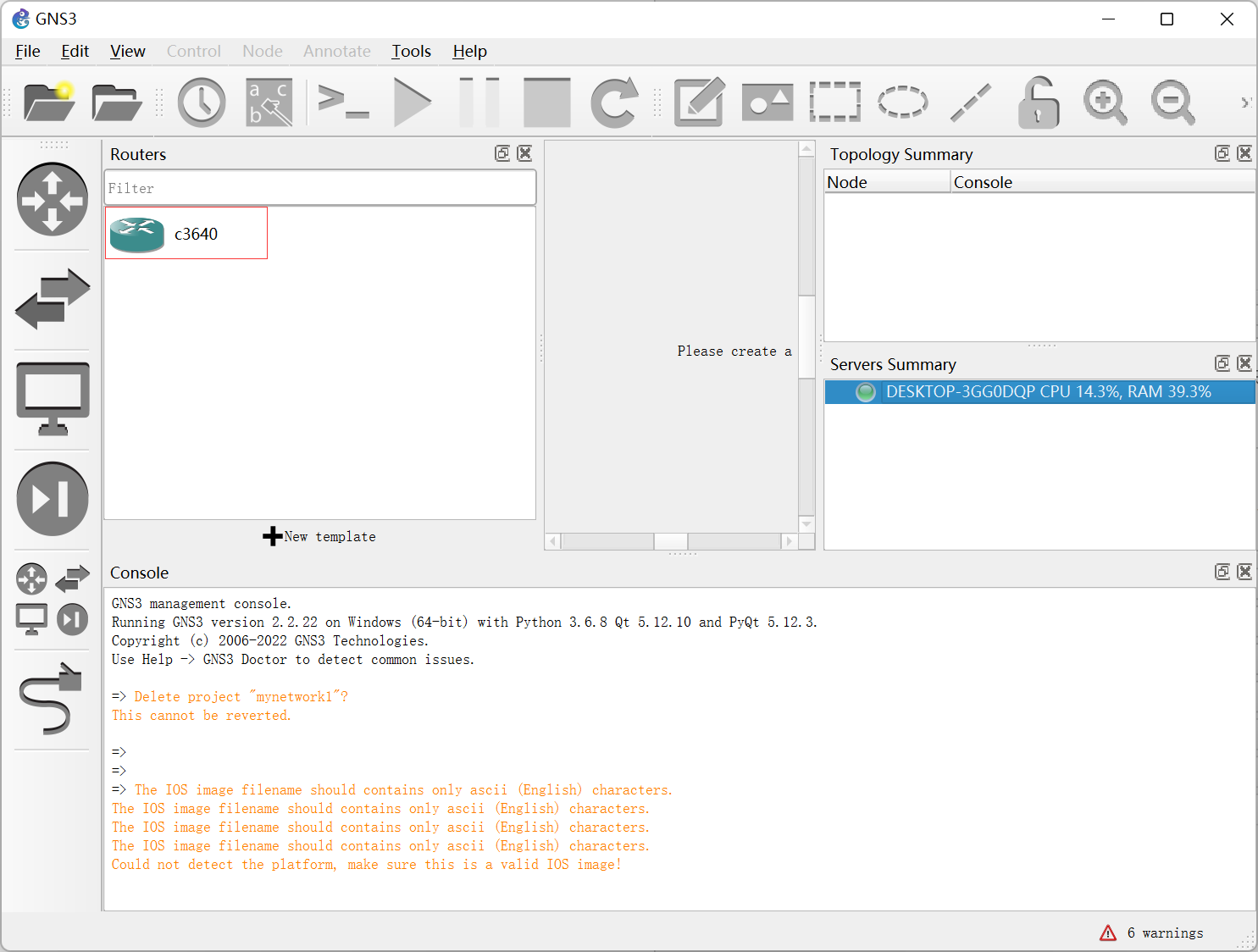

      点击 OK，这样就添加了一个路由器
