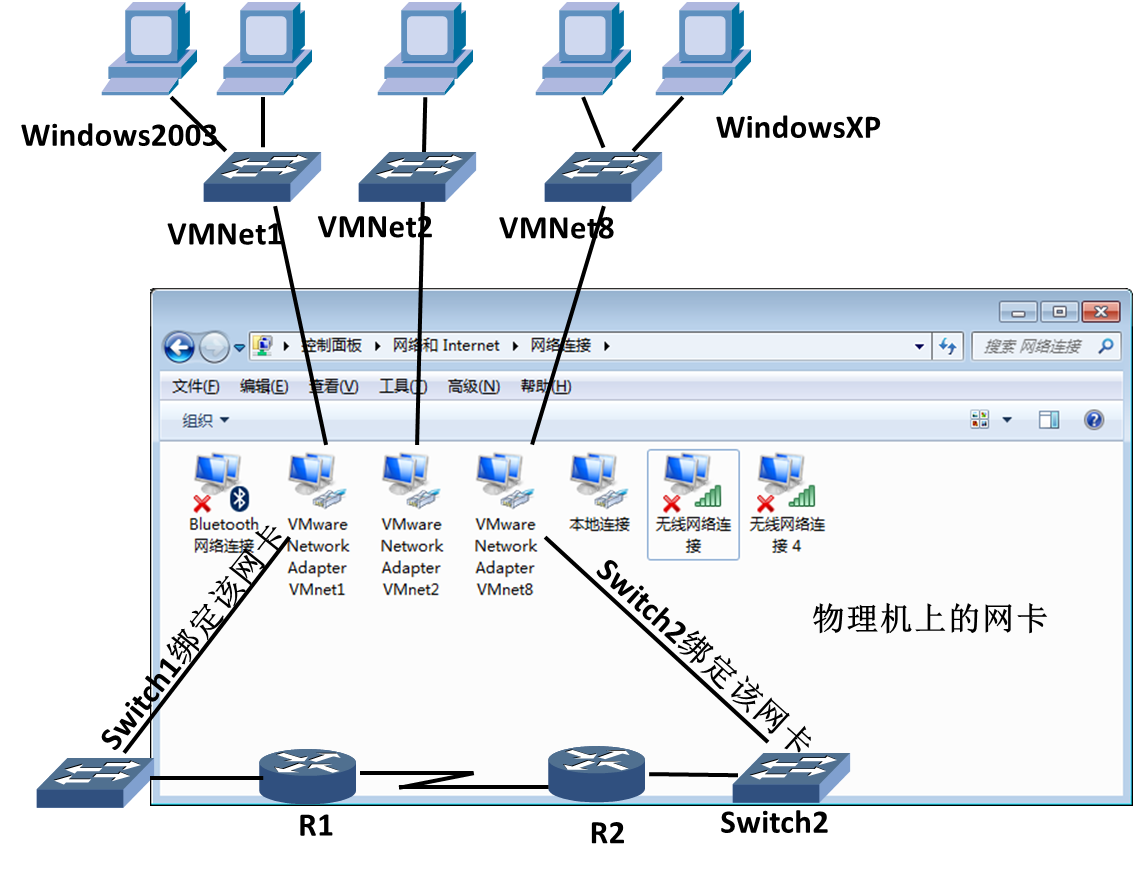

2.1 路由器和虚拟机的网络连接

  • 安装了VMware Workstation 11，该软件就会在你的计算机上虚拟出20个交换机，分别是VMNet0、VMNet1、VMNet2、…、VMNet19（除了VMNet1和VMNet8，其他的交换机需要添加，才能看到），这些交换机相互独立，互不连接。


2.2 规划虚拟机网络的IP地址

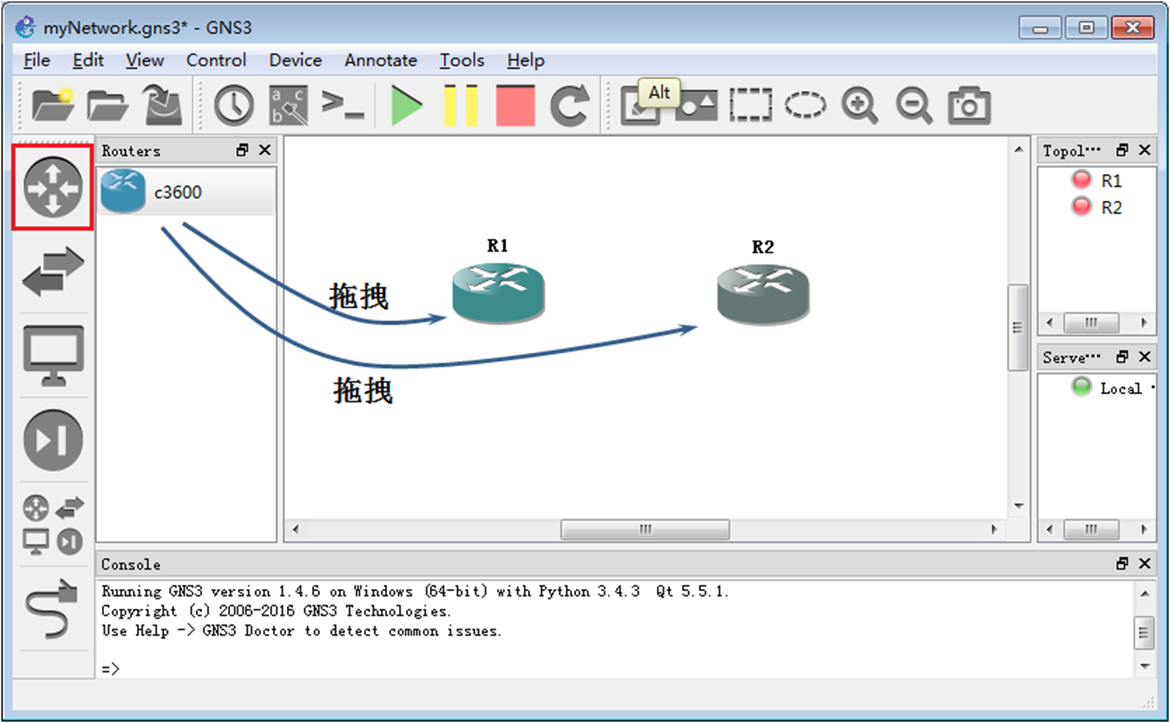

2.3 添加路由器设备

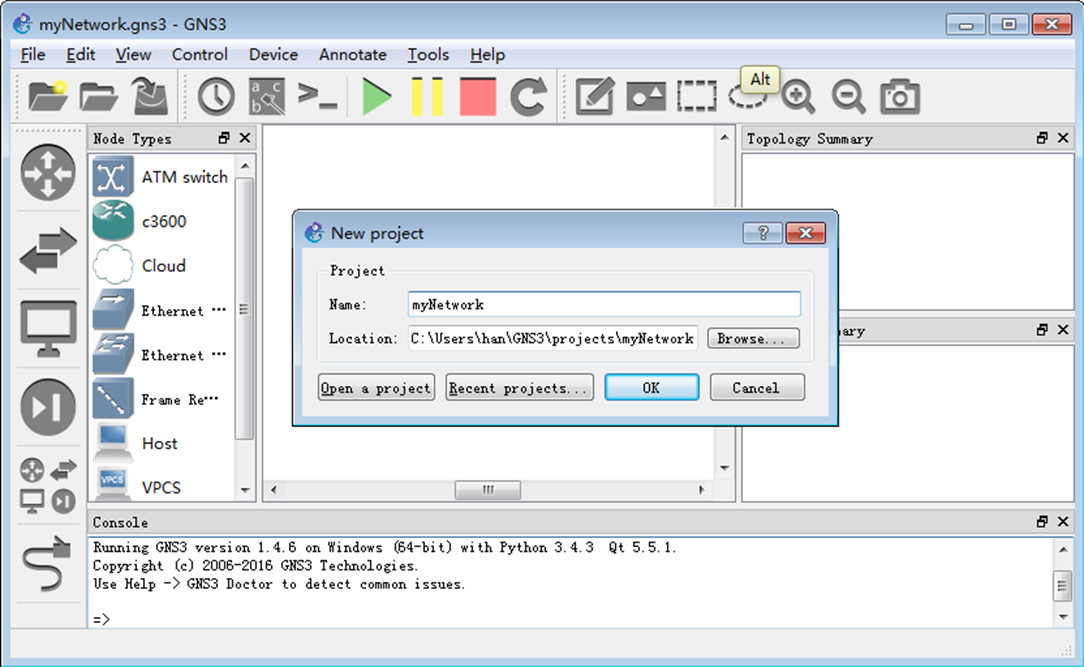

  • 新建项目添加设备

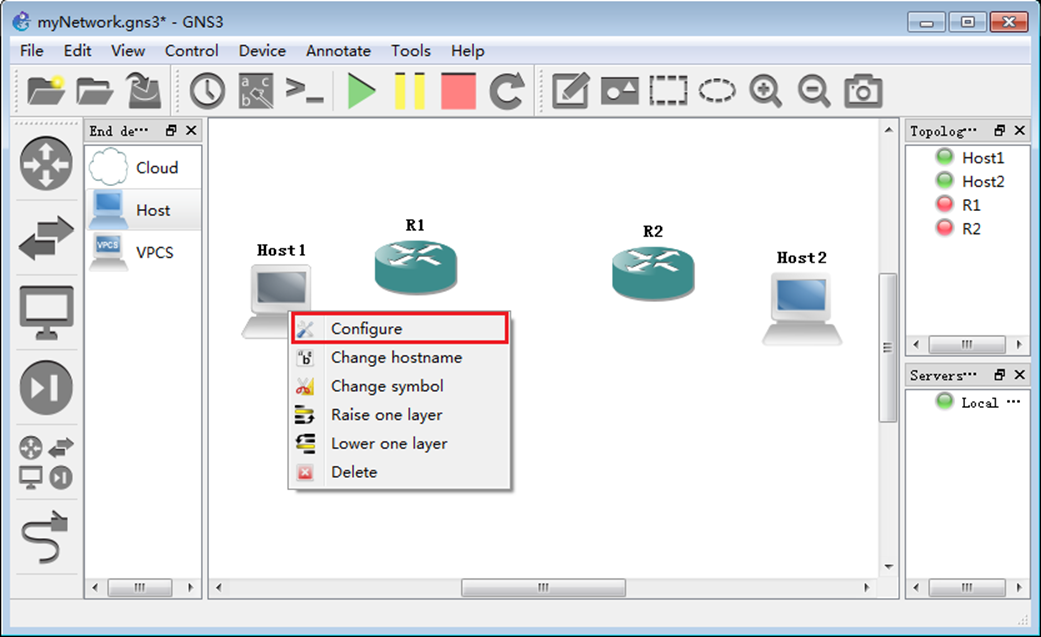

2.4 添加交换机设备

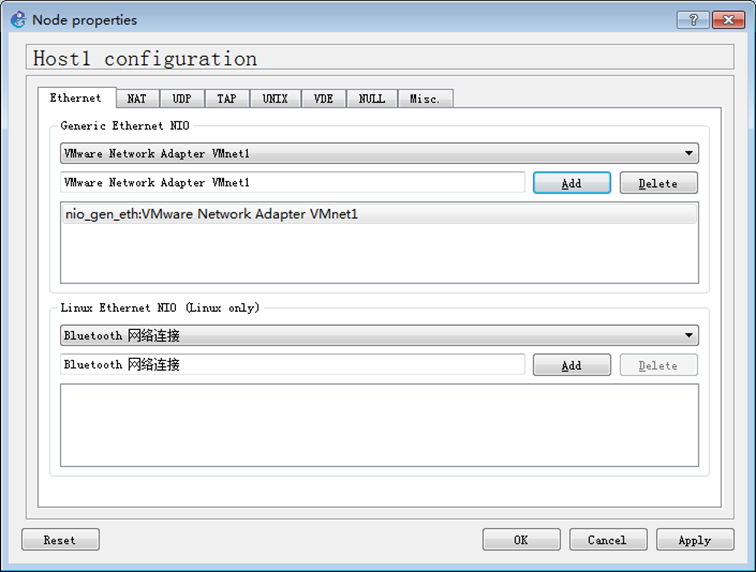

配置和虚拟机网卡的连接

2.5 连接网络设备

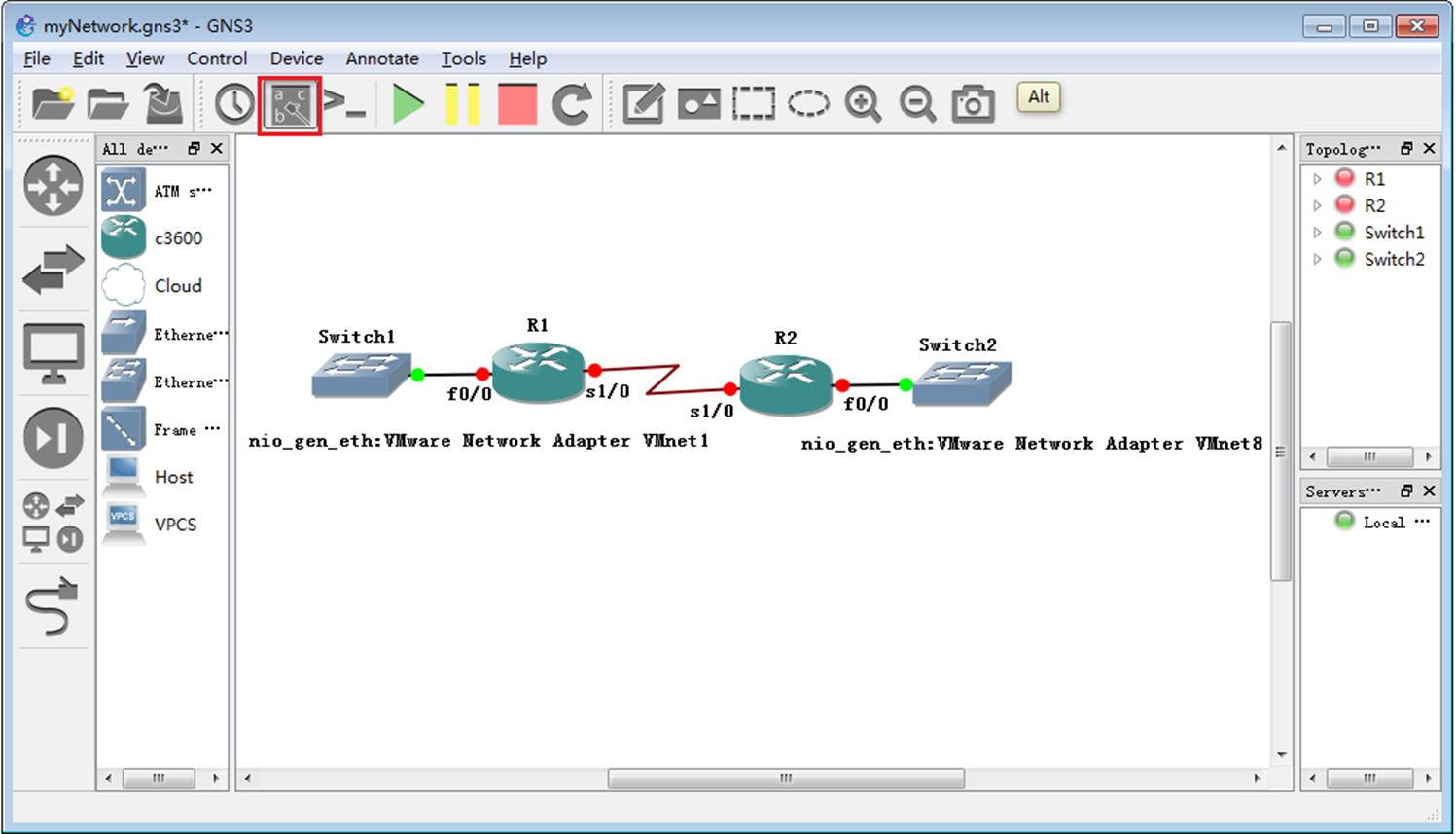

2.6 显示接口编号

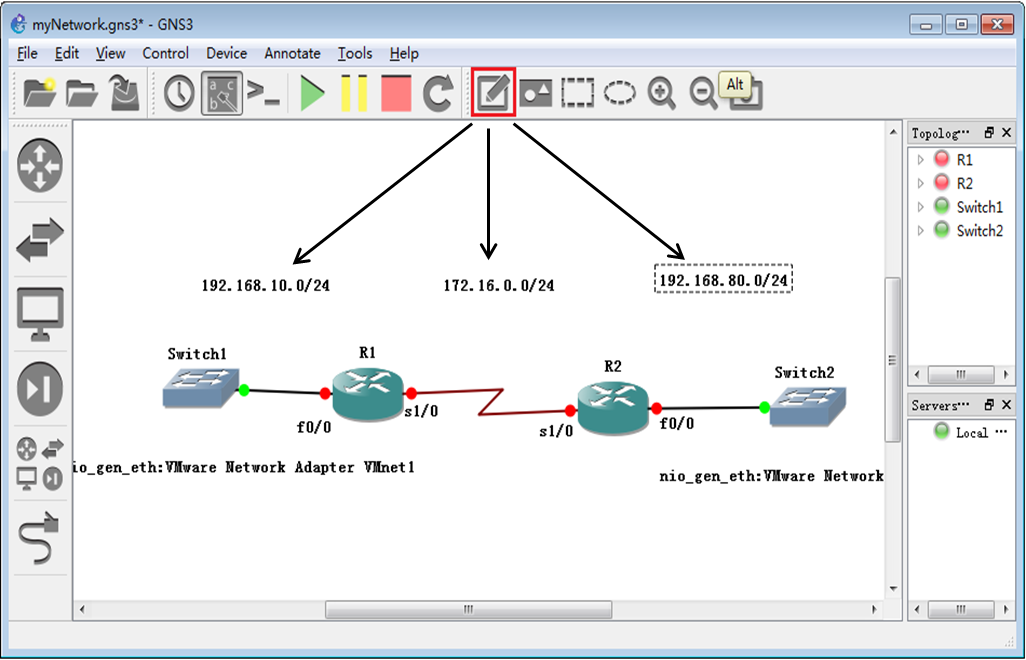

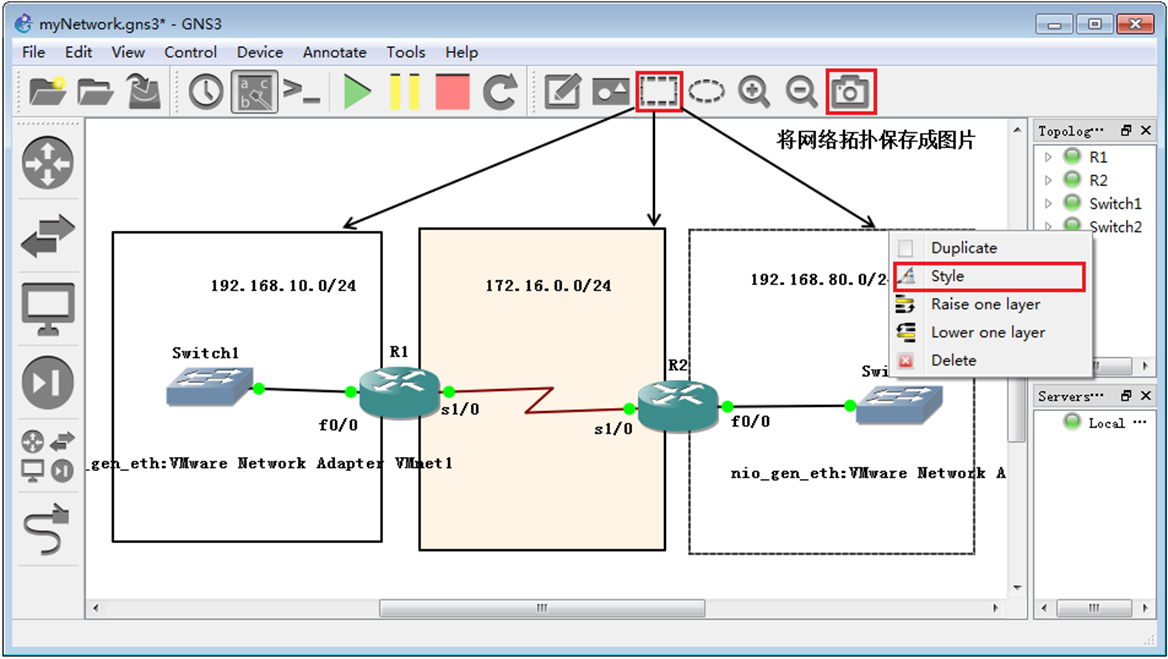

2.7 增加注释和区域标识


2.8 配置路由器接口地址


  • Router>enable —进入特权模式
  • Router#config terminal —进入全局配置模式
  • Router(config)#interface fastEthernet 0/0 —进入接口配置模式
  • Router(config-if)#ip address 192.168.10.10 255.255.255.0 —添加IP地址和子网掩码

  • Router(config-if)#no shutdown —启用接口，关闭接口运行

    查看接口是 DTE 还是 DCE

  • Router(config-if)#exit —退出接口配置模式

  • Router(config)#exit —退出全局配置模式
  • Router#show controller serial 1/0 —查看接口是DCE还是DTE
  • M4T: show controller:
  • PAS unit 0, subunit 0, f/w version 1-45, rev ID 0x2800001, version 1
  • idb = 0x643AE70C, ds = 0x643AF7D4, ssb=0x643AFB90
  • Clock mux=0x0, ucmd_ctrl=0x1C, port_status=0x7B
  • Serial config=0x8, line config=0x200
  • maxdgram=1608, bufpool=78Kb, 120 particles
  • DCD=up DSR=up DTR=up RTS=up CTS=up
  • line state: up

  • cable type : V.11 (X.21) DCE cable, received clockrate 64000 —可以看到该接口为DCE需要配置时钟

    配置Serial接口时钟频率和IP地址

  • Router#config terminal

  • Router(config)#interface serial 1/0 —进入接口配置模式
  • Router(config-if)#clock rate 64000 —配置时钟频率，控制带宽
  • Router(config-if)#encapsulation ppp —配置帧封装格式为ppp
  • Router(config-if)#ip address 172.16.0.1 255.255.255.0
  • Router(config-if)#no shutdown
  • Router(config-if)#exit
  • Router(config)#exit
  • Router#copy running-config startup-config —保存配置
