5.4.1 集线器

传统以太网最初是使用粗同轴电缆，后来演进到使用比较便宜的细同轴电缆，最后发展为使用更便宜和更灵活的双绞线。
1990 年 IEEE 制定出星形以太网 10BASE-T 的标准 802.3i。“10” 代表 10Mb/s 的数据率，BASE 表示连接线上的信号是基带信号，T代表双绞线。
10BASE-T 以太网的通信距离稍短，每个站到集线器的距离不超过 100m。
集线器和网线一样工作在物理层。

5.4.2 计算机数量和距离上扩展

可以将多个集线器连接在一起形成一个更大的以太网，这不仅可以扩以太网中计算机的数量，还可以扩展以太网的覆盖范围。使用主干集线器连接教室中集线器，形成一个大的以太网，计算机之间的最大距离可以达到 400 米。

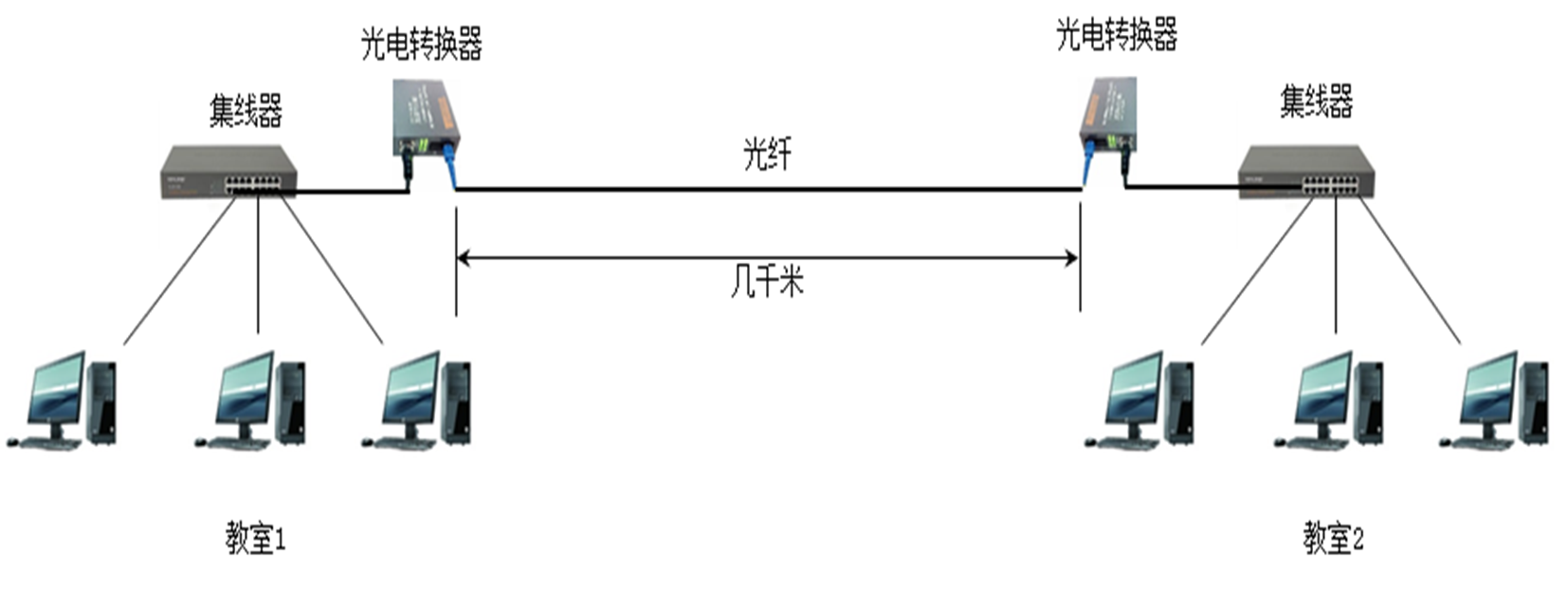

要是两个集线器的距离超过 100 米，还可以光纤从将两个集线器连接起来，集线器之间通过光纤连接，可以将相距几千米的集线器连接起来，需要通过光电转换器，实现光信号和电信号的相互转换。

网桥特点
- 网桥基于MAC地址转发帧，工作在数据链路层。

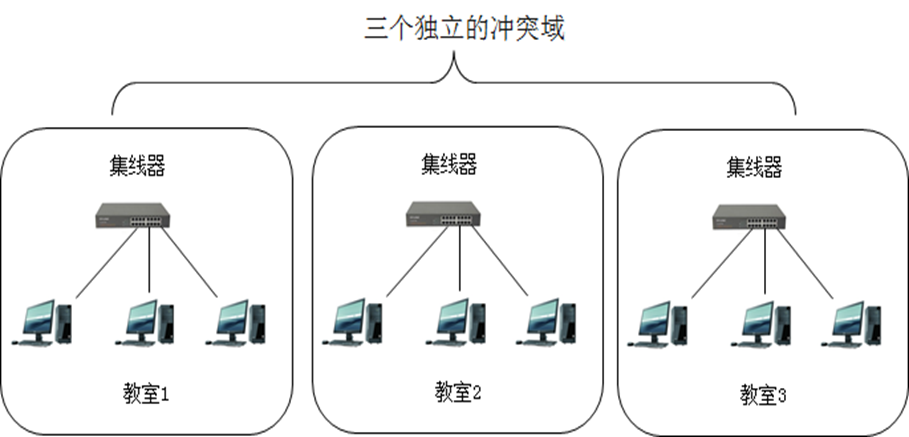

- .—个接口——个冲突域。冲突域数量增加，冲突减少。
- 实现帧的存储转发,增加了时延。
- 4.E1接口和E2接口可以是不同的带宽。

使用网桥优化以太网，对于网络中的计算机是没有感觉的，也就是以太网中的计算机是不知道网络中有网桥存在，也不需要网络管理员配置网桥的MAC地址表，因此我们称网桥是透明桥接。
网桥接入以太网时，MAC地址表示空的，网桥会在计算机通信过程中自动构建MAC地址表，这称为“自学习”。
（1）自学习
- 网桥的接口收到一个帧，就要检查MAC地址表中与收到的帧源MAC地址有无匹配的项目，如果没有，就在MAC地表中添加该接口和该帧的源MAC地址对应关系以及进入接口的时间，如果有，则把原有的项目进行更新。
（2）转发帧
- 网桥接口收到一个帧，就检查MAC地址表中有没有该帧目标MAC地址对应端口，如果有，就会将该帧转发到对应的端口，如果没有，则将该帧转发到全部端口（接收端口除外）。

如上图：

网桥 E3 有两个 MAC 地址，分别是：ME、MF
网桥 E2 有四个 MAC 地址，分别是：MA、MB、MC、MD
网桥 E1 有四个MAC 地址，分别是：MC、MD、ME、MF
网桥 E0 有两个 MAC 地址，分别是：MA、MB

5.4.5 多接口网桥—交换机
使用交换机组网与集线器组网相比有以下特点：
独享带宽
- 交换机的每个端口独享带宽，10M 交换机，则每个端口带宽是 10M，24 口 10M 交换机，交换机的总体交换能力是 240M，这和集线器不同。
安全
- 使用交换机组建的网络比集线器安全，比如计算机 A 给计算机 B 发送的帧，以及计算机 D 给计算机 C 发送的帧，交换机根据 MAC 地址表只转发到目标端口，E 计算机根本收不到其他计算机的通信的数字信号，即便安装了抓包工具也没用。

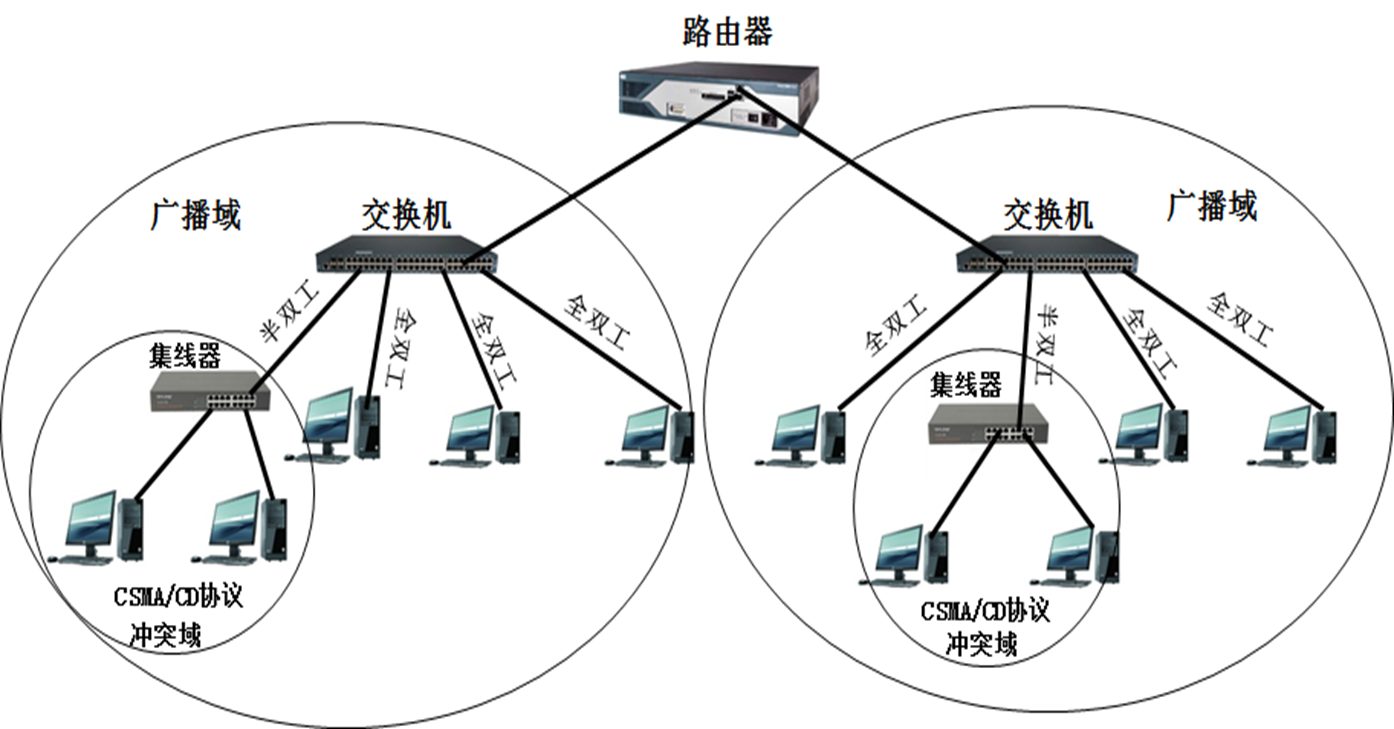

全双工通信
- 交换机接口和计算机直接相连，计算机和交换机之间的链路可以使用全双工通信。
全双工不再使用 CSMA/CD 协议
- 交换机接口和计算机直接相连接，使用全双工通信数据链路层就不需要使用 CSMA/CD 协议，但我们还是称交换机组建的网络是以太网，是因为帧格式和以太网一样。
接口可以工作在不同的速率

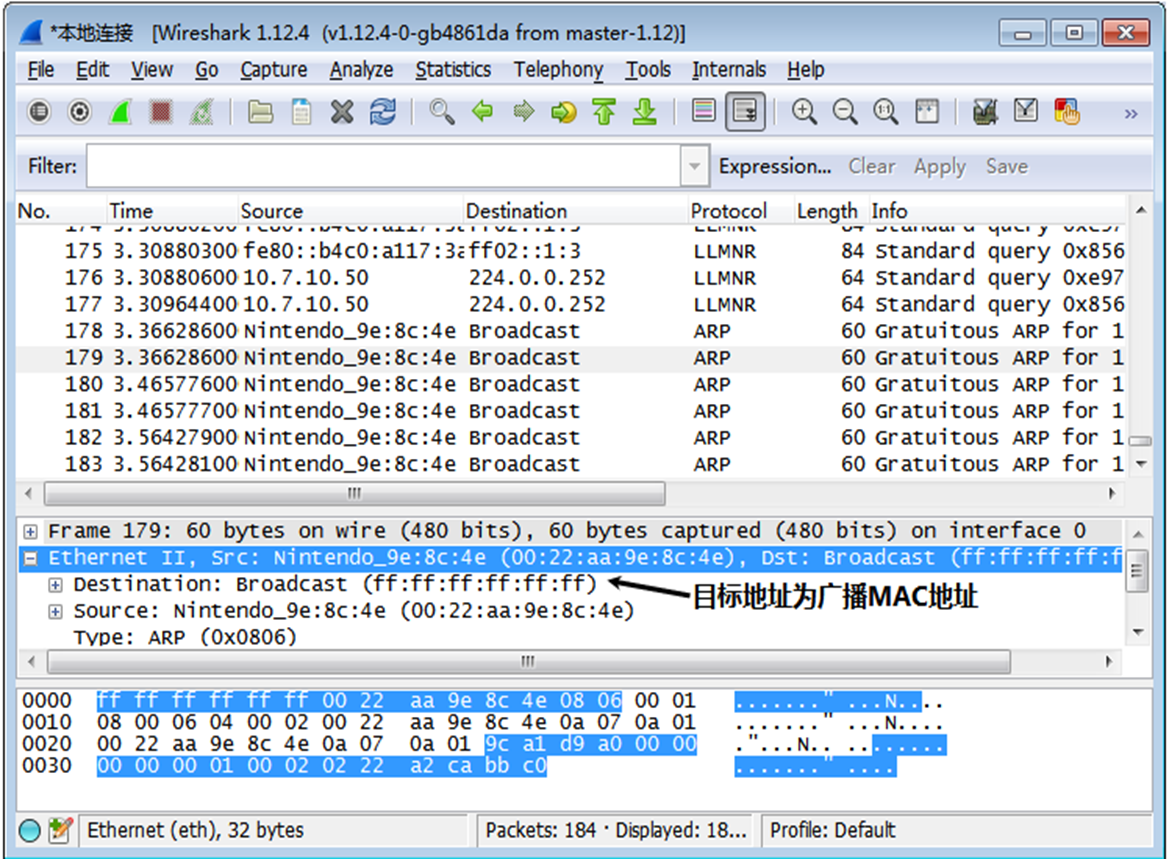

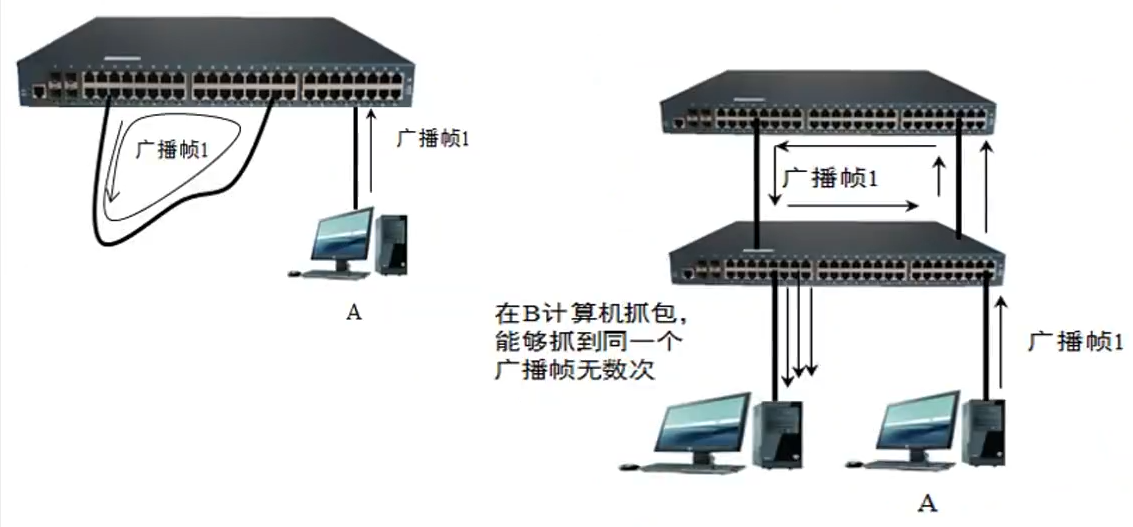

转发广播帧到所有端口
