6.1 网络类别

计算机网络最简单的定义:一些互相连接的、自治的计算机的集合

  • 局域网（Local Area Network，LAN）是在一个局部的地理范围内（如一个学校、工厂和机关内），一般是方圆几千米以内，将各种计算机、外部设备和数据库等互相连接起来组成的计算机通信网。
  • 广域网（Wide Area Network，WAN）通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，能连接多个城市或国家，或横跨几个洲并能提供远距离通信，形成国际性的远程网络。
  • 城域网（Metropolitan Area Network，MAN）的作用范围一般是一个城市，可跨越几个街区甚至整个城市，其作用距离约为5～50km。城域网可以为一个或几个单位所拥有，但也可以是一种公用设施，用来将多个局域网进行互连。目前很多城域网采用的是以太网技术，因此有时也将其并入局域网的范围进行讨论。
  • 个人区域网（Personal Area Network，PAN）就是在个人工作的地方把属于个人使用的电子设备（如便携式电脑等）用无线技术连接起来的网络，因此也常称为无线个人区域网（Wireless PAN，WPAN），比如无线路由器组建的家庭网络，就是一个PAN，其范围大约在几十米左右。

作用范围：

  • 广域网 WAN
  • 城域网 MAN
  • 局域网 LAN
  • 个人区域网 PAN

按使用者分类：

  • 公用网（public network）是指电信公司（国有或私有）出资建造的大型网络。“公用”的意思就是所有愿意按电信公司的规定交纳费用的人都可以使用这种网络。因此公用网也可称为公众网，因特网就是全球最大的公用网络。
  • 专用网（private network）是某个部门为本单位的特殊业务工作需要而建造的网络。这种网络不向本单位以外的人提供服务。例如，军队、铁路、电力等系统均有本系统的专用网。
  • 公用网和专用网都可以传送多种业务。如传送的是计算机数据，则分别是公用计算机网络和专用计算机网络。

拓扑结构：

  • 总线型
  • 环型
  • 星型 (通过交换机链接各个电脑)
  • 树型网状 (通过路由器链接电脑)

交换方式：

  • 电路交换网
  • 报文交换网
  • 分组交换网

工作方式：

  • 资源子网
  • 通信子网
  • 接入网

新的理解不单单从网络覆盖范围区分局域网和广域网

  • 应用了广域网技术为广域网
  • 应用了局域网技术为局域网

局域网：自己购买设备自己维护带宽固定100M 1000M距离100米以内
广域网：花钱买服务，花钱买带宽

6.2 企业局域网设计

根据单位网络规模，企业的网络可以设计成二层结构或三层结构，企业内网的交换机如何部署和连接，以及服务器部署的位置。

6.2.1 二层结构的局域网

  • 接入层连接计算机
  • 汇聚成连接接入层交换机

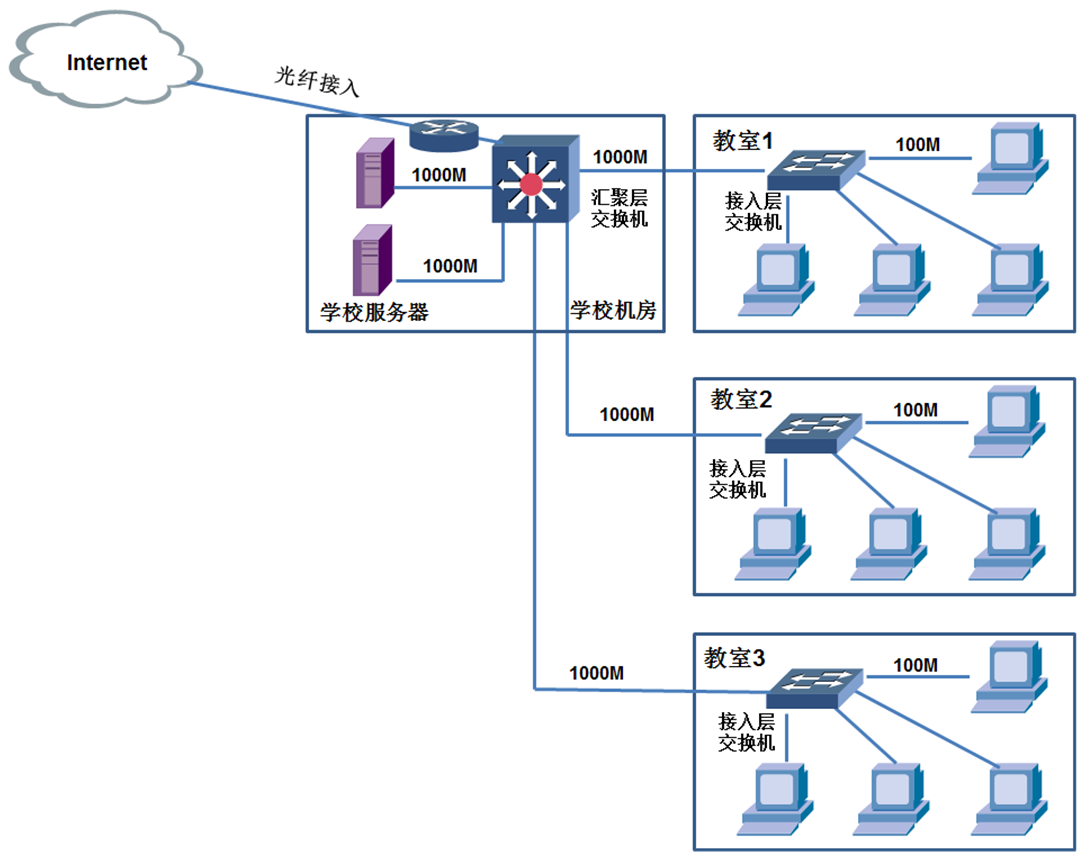

现在以河北师范大学软件学院网络为例介绍校园网的网络拓扑。在教室1、教室2和教室3分别部署一台交换机，将教室内的计算机进行连接。教室中的交换机需要求接口多，这样能够将更多的计算机接入网络，这一级别的交换机称为接入层交换机，接计算机的端口带宽为100M。

学校机房部署一台交换机，该交换机连接学校的服务器和教室中的交换机，该交换机通过路由器连接Internet，同时汇聚教室中交换机的流量，该级别的交换机称为汇聚层交换机。可以看到这一级别的交换机端口不一定太多，但端口带宽要比接入层交换机端的带宽高，否则就会成为制约网速的瓶颈。

6.2.2 三层结构的局域网

  • 接入层
  • 汇聚层
  • 核心层

可以看到软件学院的局域网采用了两个级别的交换机，在规模比较大的学校，局域网可能采用三级结构。如图所示，河北师大有很多学院，每个学院有自己的机房和网络，河北师大网络中心为师大的全部学院提供Intemet接入，各学院的汇聚层交换机连接到网络中心的交换机，网络中心的交换机称为核心层交换机，网络中心的服务器接入到核心层交换机，为整个学校提供服务。
