读写锁用的是同一个 Sycn 同步器，因此等待队列、state 等也是同一个。

一、t1写锁，t2读锁

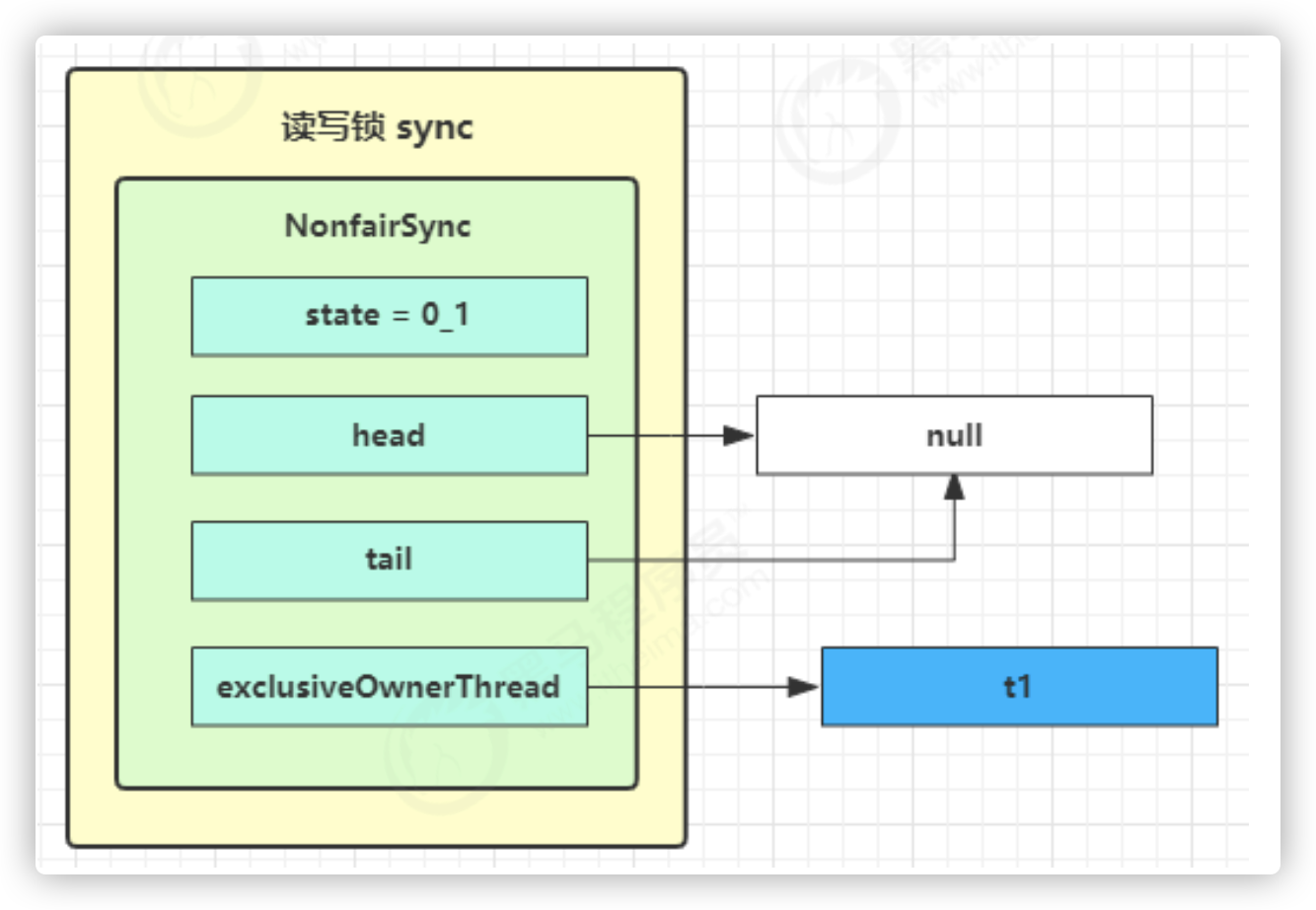

1） t1 成功上锁，流程与 ReentrantLock 加锁相比没有特殊之处，不同是写锁状态占了 state 的低 16 位，而读锁使用的是 state 的高 16 位。

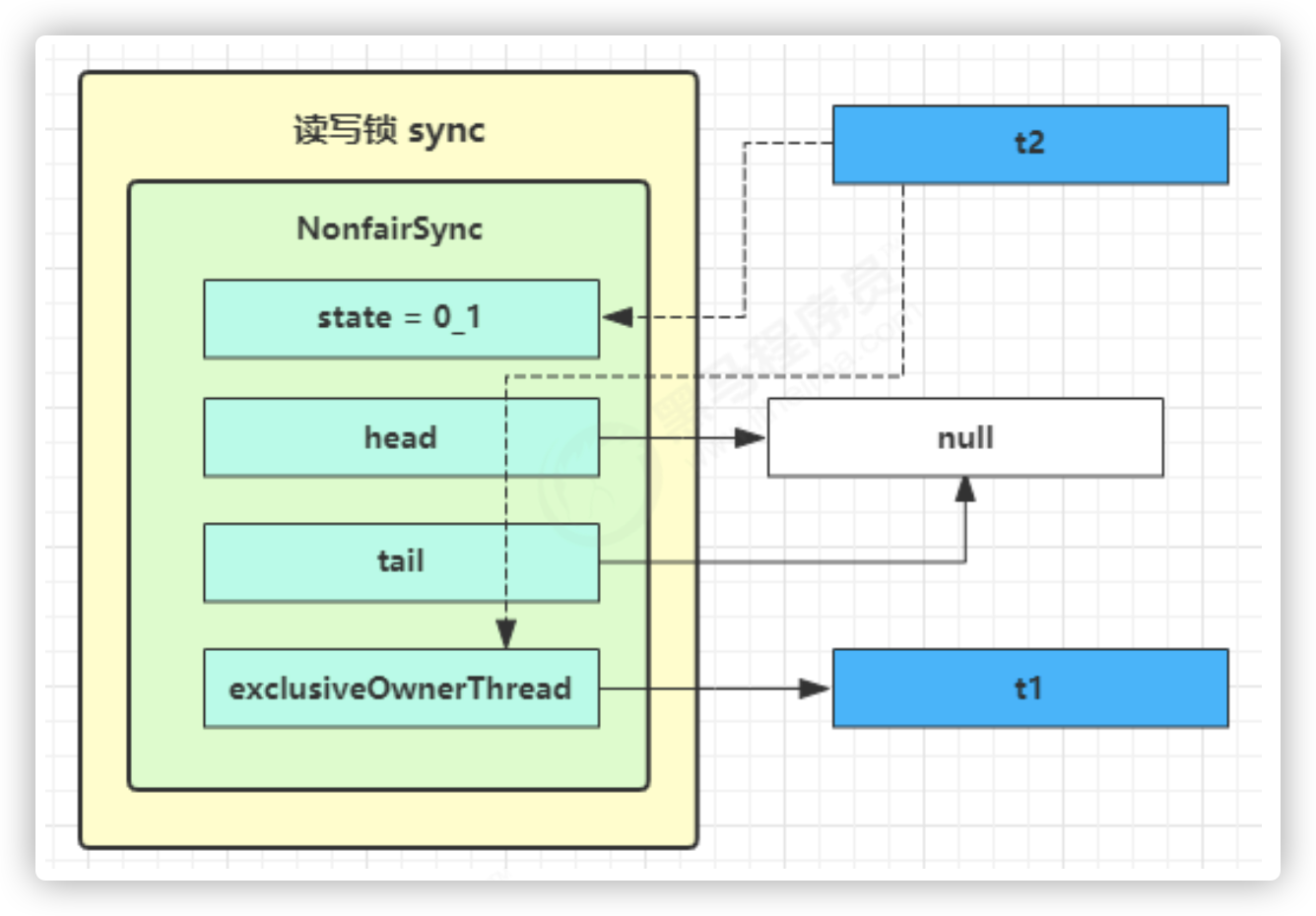

2）t2 执行 r.lock，这时进入读锁的 sync.acquireShared(1) 流程，首先会进入 tryAcquireShared 流程。如果有写
锁占据，那么 tryAcquireShared 返回 -1 表示失败。
image.png :::tips

tryAcquireShared 返回值

  • -1 表示失败
  • 0 表示成功，但后继节点不会继续唤醒
  • 正数表示成功，而且数值是还有几个后继节点需要唤醒，读写锁返回 1 :::

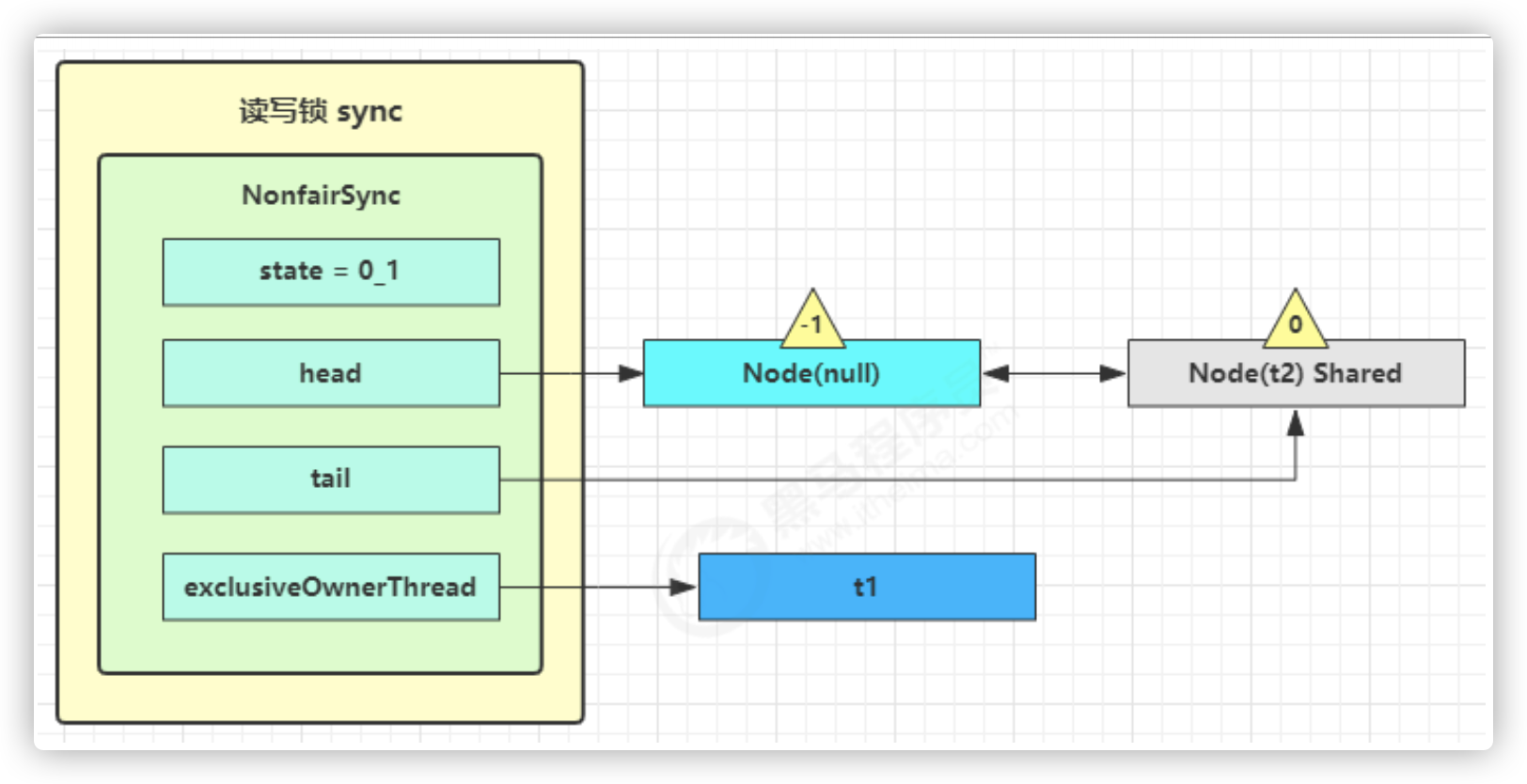

3）这时会进入 sync.doAcquireShared(1) 流程，首先也是调用 addWaiter 添加节点，不同之处在于节点被设置为Node.SHARED 模式而非 Node.EXCLUSIVE 模式，注意此时 t2 仍处于活跃状态。
4）t2 会看看自己的节点是不是老二，如果是，还会再次调用 tryAcquireShared(1) 来尝试获取锁
5）如果没有成功，在 doAcquireShared 内 for (;;) 循环一次，把前驱节点的 waitStatus 改为 -1，再 for (;;) 循环一次尝试 tryAcquireShared(1) 如果还不成功，那么在 parkAndCheckInterrupt() 处 park

二、t3读锁，t4写锁

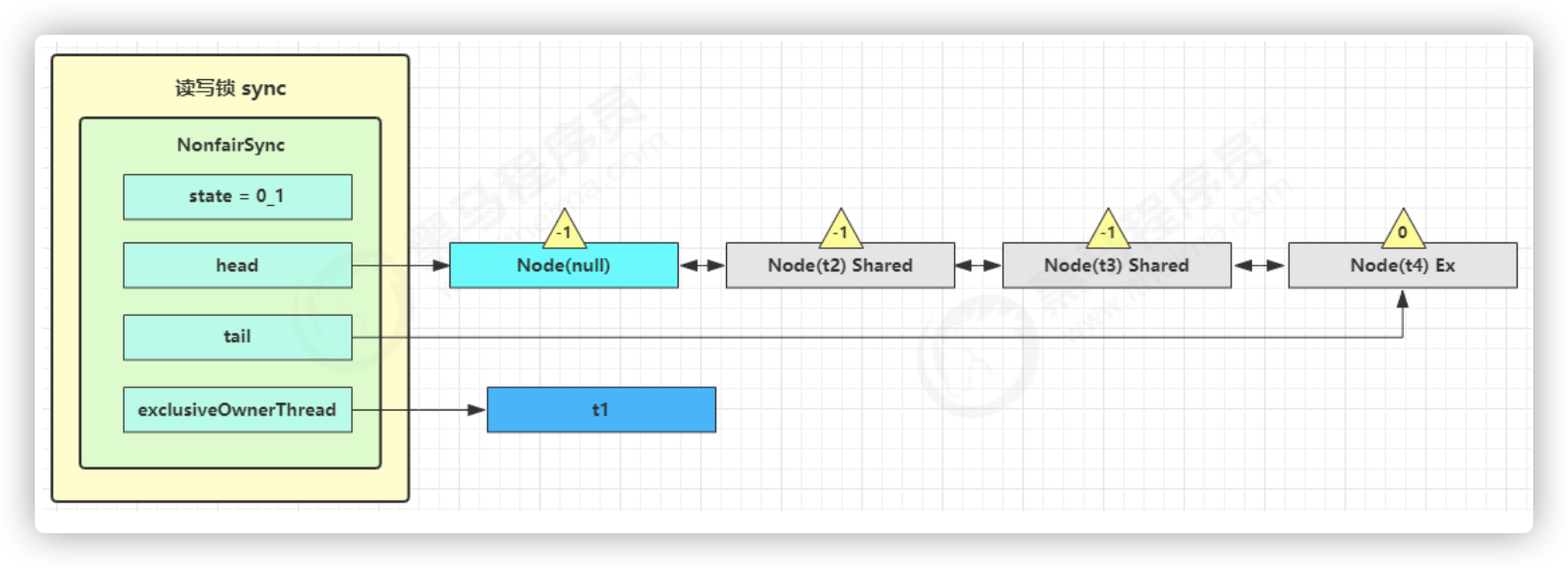

这种状态下，假设又有 t3 加读锁和 t4 加写锁，这期间 t1 仍然持有锁，就变成了下面的样子

三、t1写锁解锁

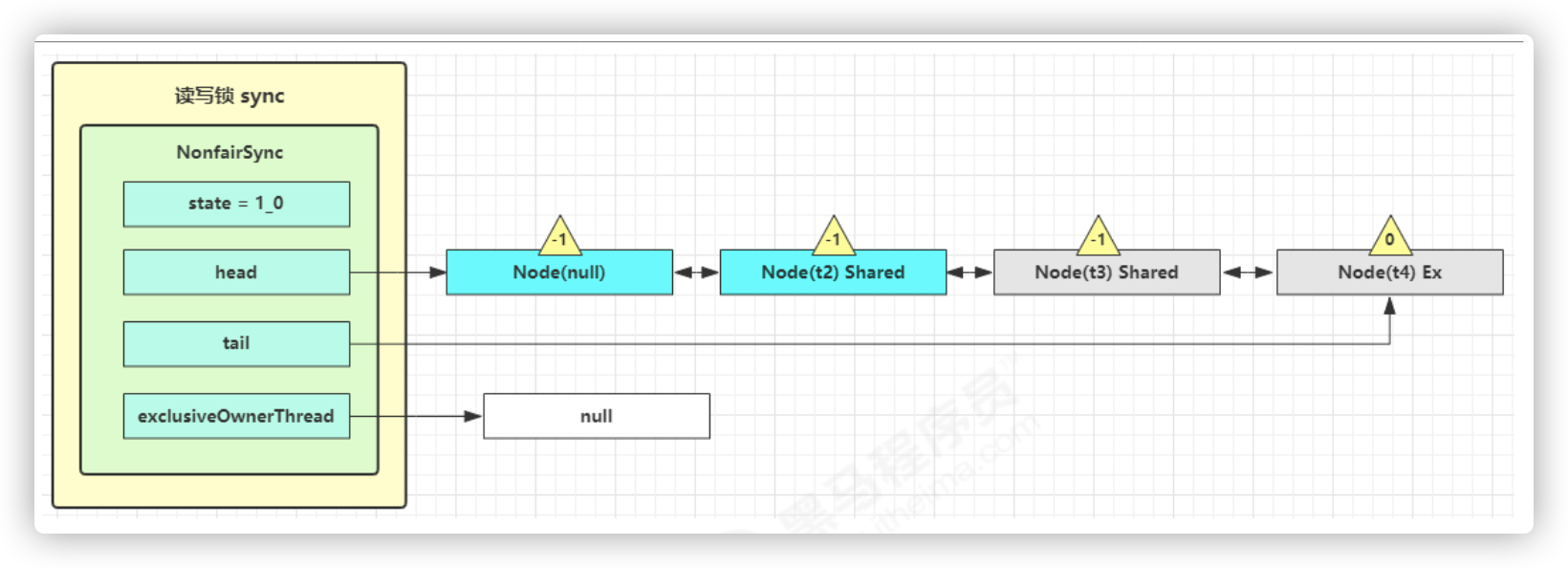

这时会走到写锁的 sync.release(1) 流程，调用 sync.tryRelease(1) 成功，变成下面的样子image.png
接下来执行唤醒流程 sync.unparkSuccessor，即让老二恢复运行，这时 t2 在 doAcquireShared 内
parkAndCheckInterrupt() 处恢复运行

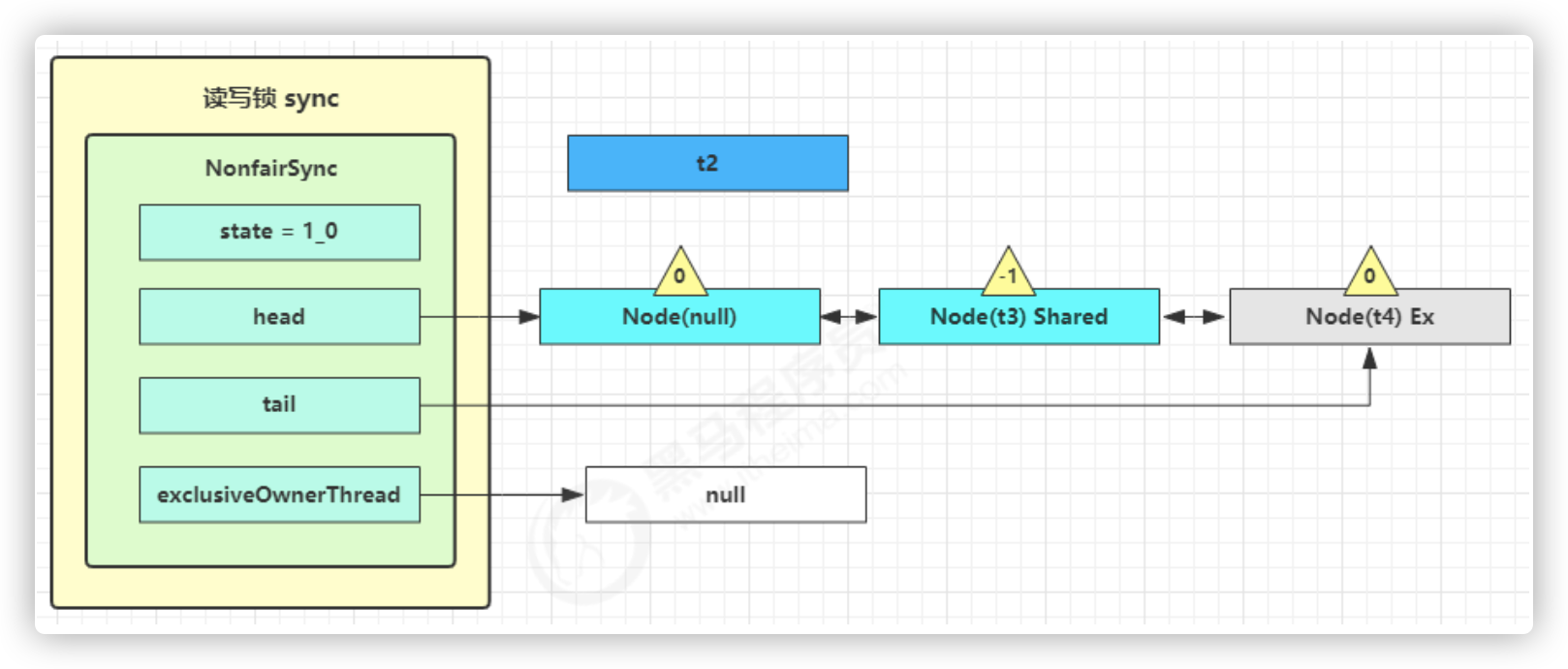

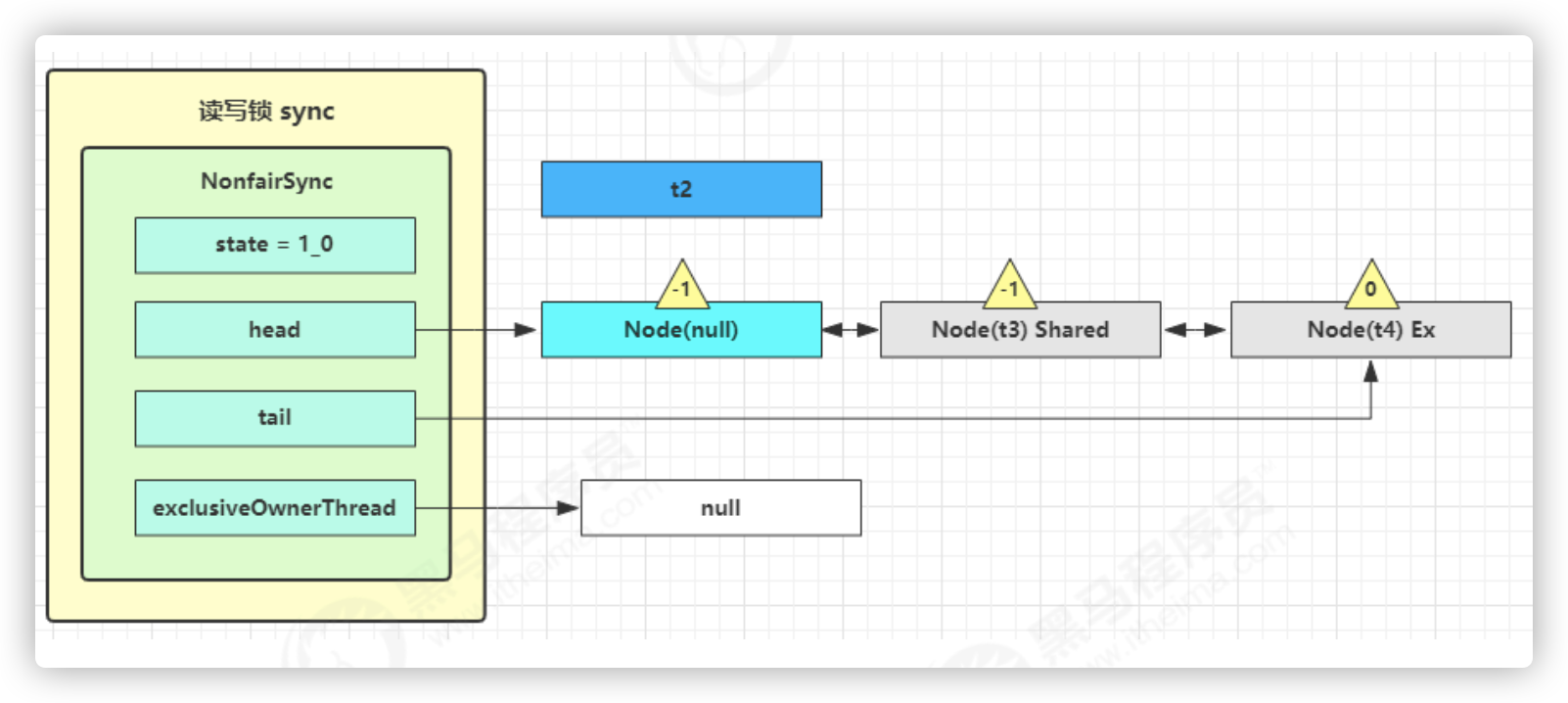

这回再来一次 for (;;) 执行 tryAcquireShared 成功则让读锁计数加一
这时 t2 已经恢复运行，接下来 t2 调用 setHeadAndPropagate(node, 1)，它原本所在节点被置为头节点。
事情还没完，在 setHeadAndPropagate 方法内还会检查下一个节点是否是 shared，如果是则调用doReleaseShared() 将 head 的状态从 -1 改为 0 并唤醒老二，这时 t3 在 doAcquireShared 内parkAndCheckInterrupt() 处恢复运行。

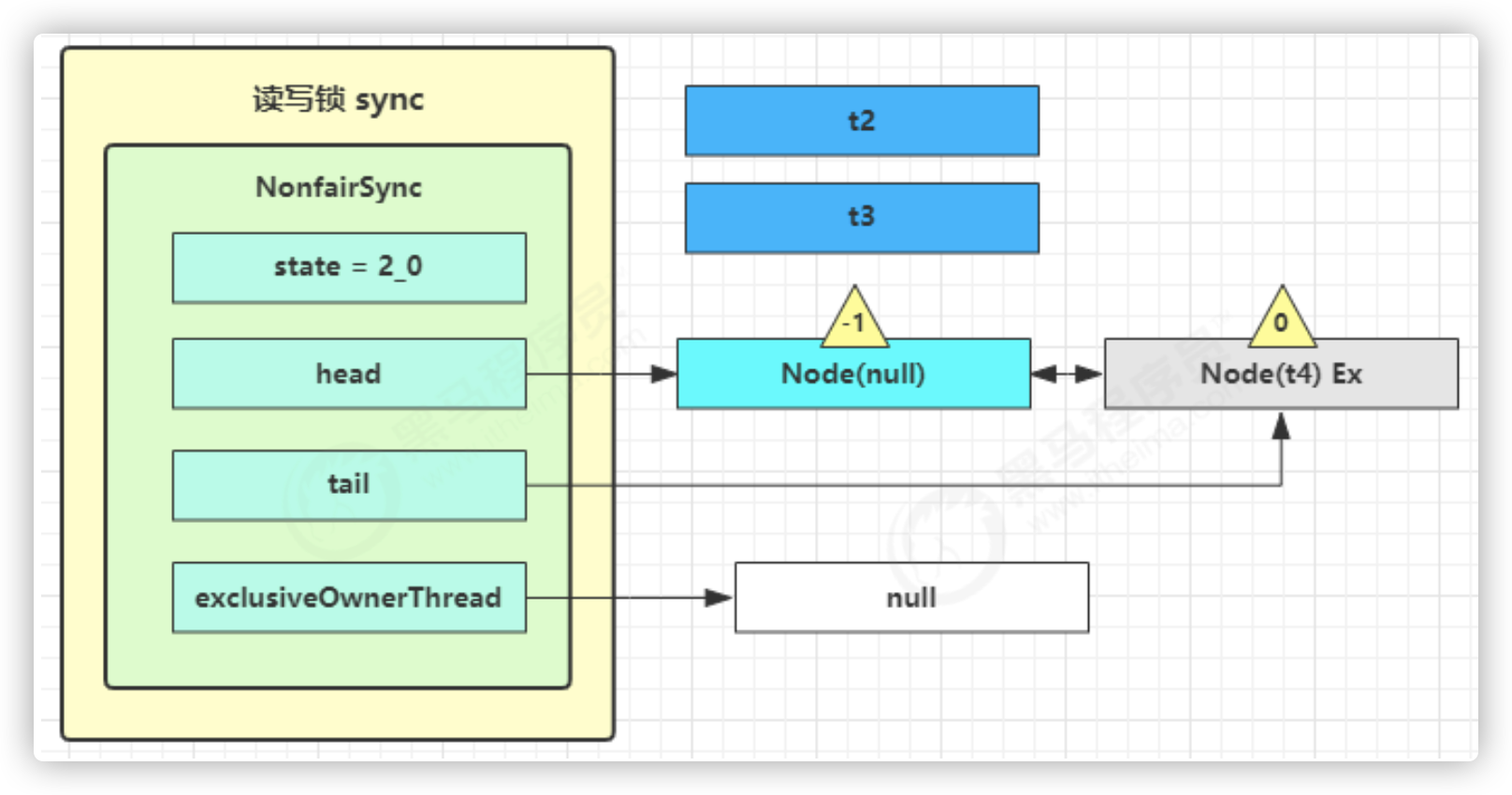

这回再来一次 for (;;) 执行 tryAcquireShared 成功则让读锁计数加一。
这时 t3 已经恢复运行，接下来 t3 调用 setHeadAndPropagate(node, 1)，它原本所在节点被置为头节点。
下一个节点不是 shared 了，因此不会继续唤醒 t4 所在节点

四、t2读锁解锁，t3写锁解锁

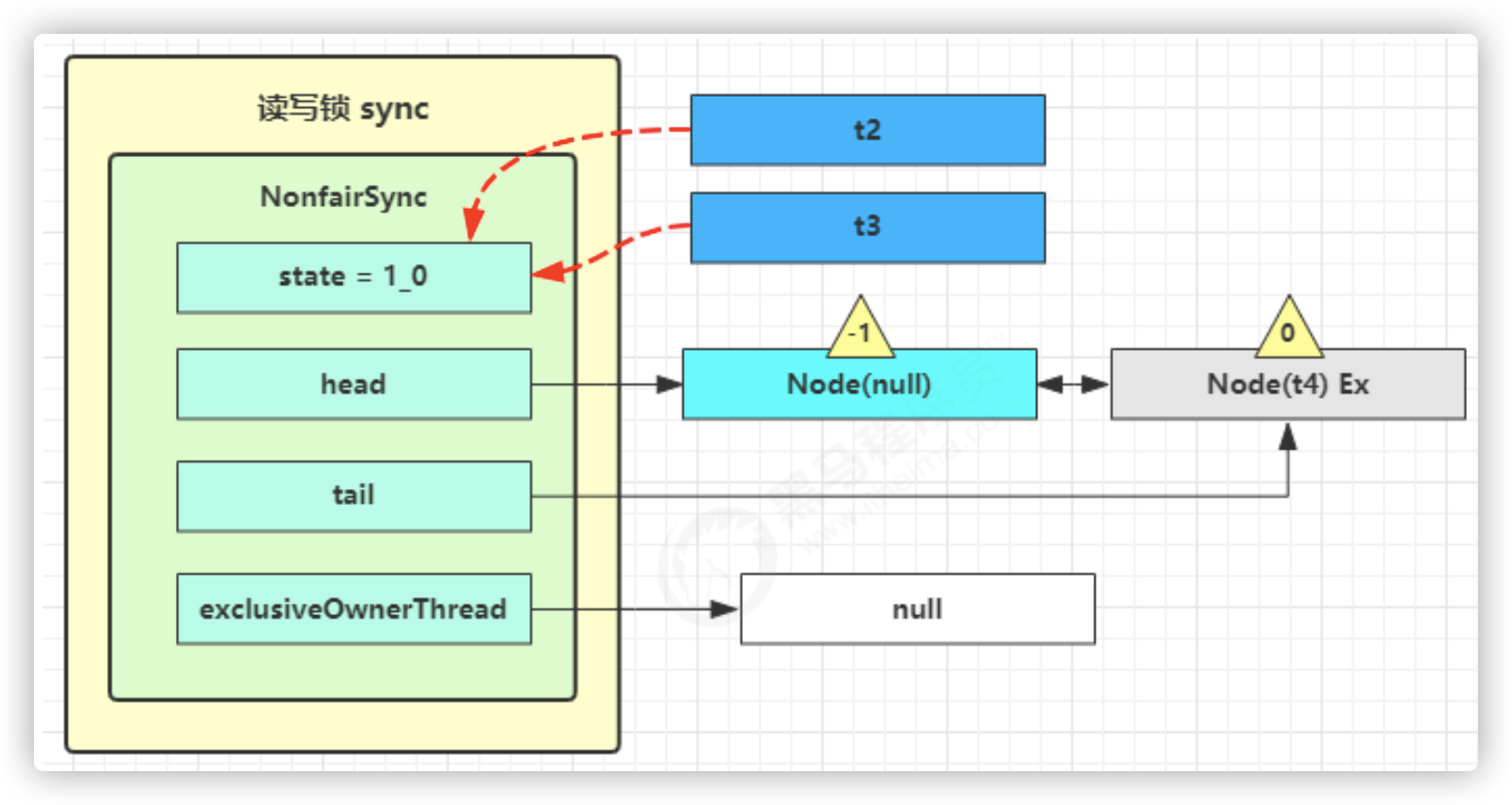

t2 进入 sync.releaseShared(1) 中，调用 tryReleaseShared(1) 让计数减一，但由于计数还不为零。
t3 进入 sync.releaseShared(1) 中，调用 tryReleaseShared(1) 让计数减一，这回计数为零了，进入

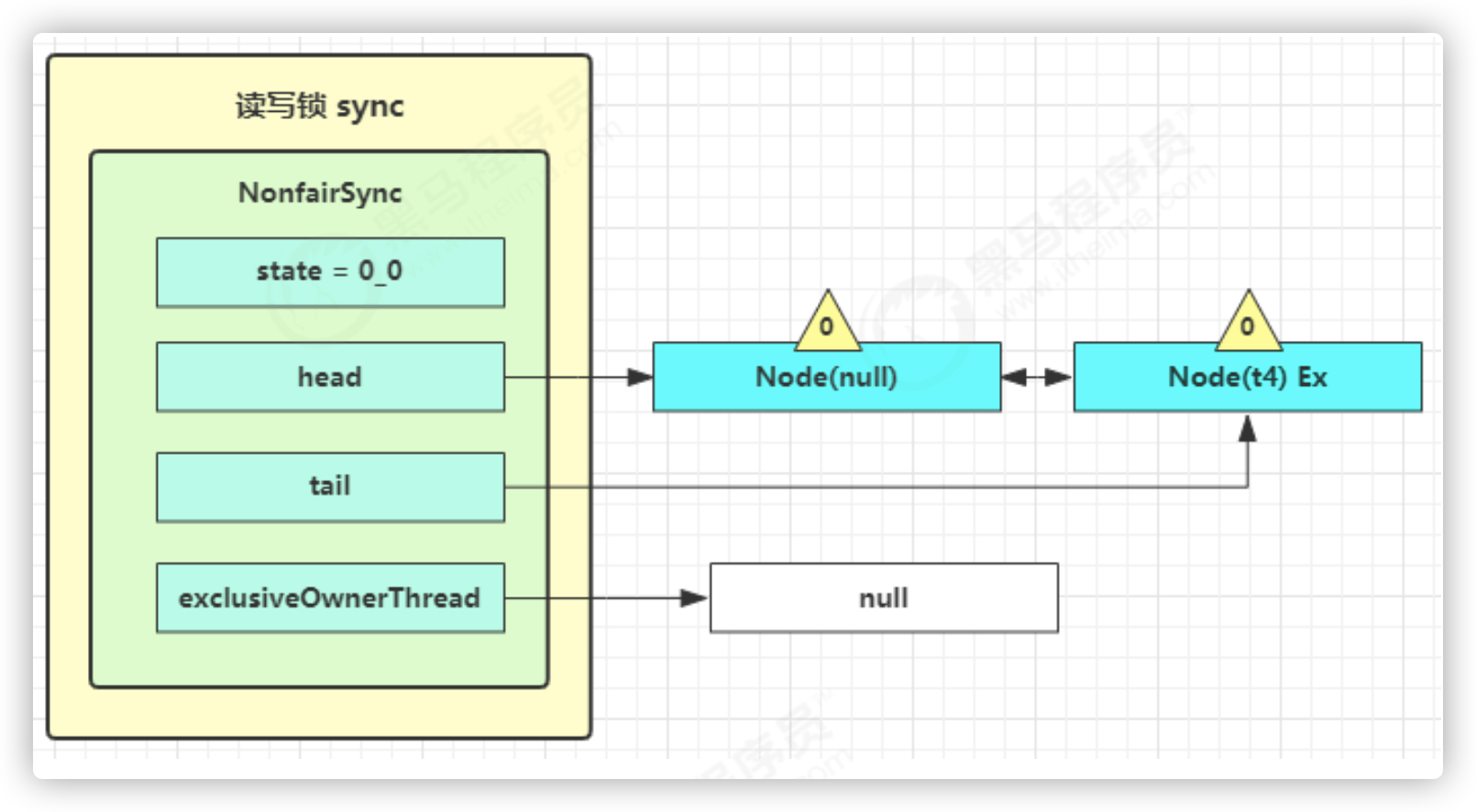

doReleaseShared() 将头节点从 -1 改为 0 并唤醒老二，即
之后 t4 在 acquireQueued 中 parkAndCheckInterrupt 处恢复运行，再次 for (;;) 这次自己是老二，并且没有其他竞争，tryAcquire(1) 成功，修改头结点，流程结束。
