Flink部署模式
以集群的生命周期以及资源的分配模式分为：
会话模式（session mode）
先起集群，再提交作业，作业和集群生命周期没有关系。集群启动了所有资源就都已经确定了，所有提交的作业会竞争集群中的资源。这种模式下最好结合另外的资源管理平台（比如yarn），比较实用；
会话模式适合单个规模小、执行时间短的大量作业；
单作业模式（per-job mode）
作业集群1对1，集群只为这个作业而生。可以避免会话模式因为资源共享而导致资源紧张、竞争的问题。
单作业模式是实际生产应用中的首选（实际应用比较大）
Flink本身无法直接这样运行，所以单作业模式一般需要借助资源管理器
应用模式（application mode）
应用模式和单作业方式都是提交之后才创建集群，单作业模式是通过客户端来提交的，客户端解析出每一个作业对应的集群；而应用模式下，是直接由JobManager执行应用程序的，即使应用包含多个作业，也只创建一个集群。
以上的部署模式是相对抽象的概念，我们一般需要结合资源管理平台，选择特定的模式来分配资源、部署应用：
Standalone
最简单的方式，不借助外部资源管理平台
缺点：如果出现资源不足、故障，没有自动扩展或者重新分配资源机制，必须要手动处理
Yarn
Flink任务部署到YRAN集群前，需要确认集群是否安装了Hadoop，并且集群中安装了HDFS服务
会话模式
/bin/yarn-session.sh
一般来说会话模式资源是集群启动时就确定的，是静态分配，缺点明显，但是由于我们用的是yarn，可以进行资源动态分配，所以启动yarn-session.sh时候就不必指定资源信息了(taskManager和slots数量)
单作业模式
Flink运行时组件
作业管理器（JobManager）
控制一个应用程序执行的主进程，是Flink集群中任务管理和调度的中心。
组成模块
Jobmaster
原Flink旧版本的jobManager，新版本的Flink将resouceManager和Dispacher合到jobManager中，并将原来的jobManager改成jobmaster
- 接收执行的应用程序，应用程序包括作业图（Job Graphic）和逻辑数据流图（logical dataflow graphic）和打包的类、库和jar包资源
- 把作业图转换成（可落地执行的）物理数据流图——执行图（ExecutionGraphic）
- 向ResourceManager请求执行所需资源，即任务管理器（TaskManager）上的slot
- 将执行图分发到真正执行运行的TaskManager上
- 运行过程中负责中央协调操作，比如检查点（checkpoint）协调
ResourceManager
资源管理器，主要负责管理TaskManager的slot，slot是Flink定义的最小处理资源单元。
Flink为不同的环境和资源管理工具提供不同资源管理器，如YARN、Mesos、K8s以及standalone部署。
Dispacher
分发器，为应用提交提供REST接口、将提交的应用转发给一个JobManager、启动WEB UI相关。
Dispacher在架构中不是必须的，取决于应用提交方式。
任务管理器（TaskManager）
Flink中的工作进程。每个TaskManager包含一定数量的slots，slots数量限制了TaskManager能够执行的任务数量。
- 启动之后，TaskManager会向ResourceManager注册他的slots
- 收到ResourceManager命令后，TaskManager会将slot供JobManager使用，JobManager会向slot分配执行任务
- 在执行过程中，同个应用下的TaskManager可以交换数据
Flink任务提交流程
统一抽象提交流程图
简而言之：应用程序（作业图） -> 执行图 -> （向RM）申请资源 -> 分发执行图（TaskManager）执行作业
YARN提交流程图（Per Job）
Flink任务调度原理
编码code -> 生成逻辑数据流图（Dataflow graphic）-> cliet发送（命令行或者Dispacher）
Slot分配
并行子任务分配

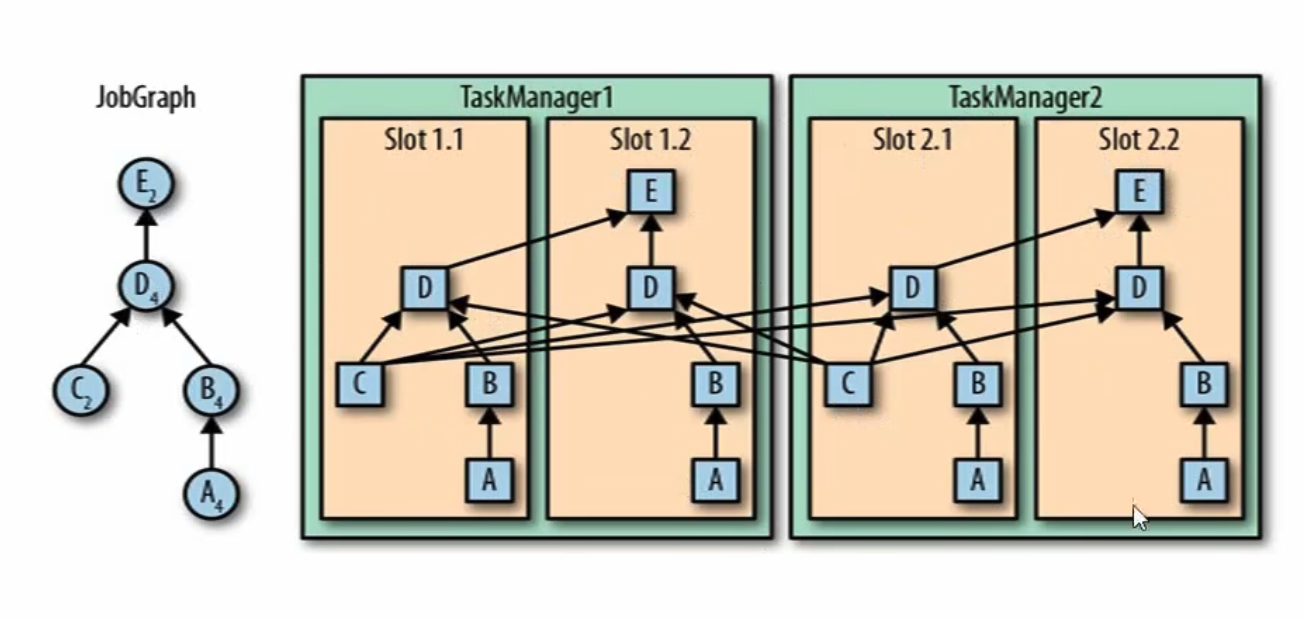

可以定制化配置策略比如C分配到Slot1.1和Slot1.2，默认行为也许是随机的？
任务分配实例分析
任务划分
同Spark依据宽依赖、窄依赖将Job划分成若干个Stage一样。
数据传输形式
Flink程序由三部分组成：Source > Transformation > Sink
Source负责读取数据源，Transformation利用各种算子进行加工处理，sink负责输出
算子之间传输数据的形式可以是one-to-one（forwarding）的模式也可以是redistributiing的模式，具体是哪一种形式，取决于算子的类型
- one-to-one：stream维护者分区以及元素的顺序（比如source和map之间）。意味着map的算子的子任务看到的元素的个数以及顺序跟source算子的子任务生产的元素个数、顺序相同。map、filter、flatmap等算子都是one-to-one的对应关系
- Redistributing：stream分区会发生改变。每一个算子的子任务依据所选择的transformation发送数据到不同的目标分区。例如，keyBy基于hashCode重分区、broadcast和rebalance会随机重新分区，这些算子都会引起redistribute，redistribute过程类似于spark的shuffle过程
任务链
相同并行度的one-to-one的算子链接在一起会合并一个任务，即任务链优化技术。
优点是直接变成本地调用，节约了传输成本极大提升了性能
概念扩展说明
并行度 parallelism
一个特定算子的子任务（subtask）的个数被称为并行度（parallelism）。一般情况下，当前流的并行度是指其所有算子中最大的并行度。
TaskManager和Slots

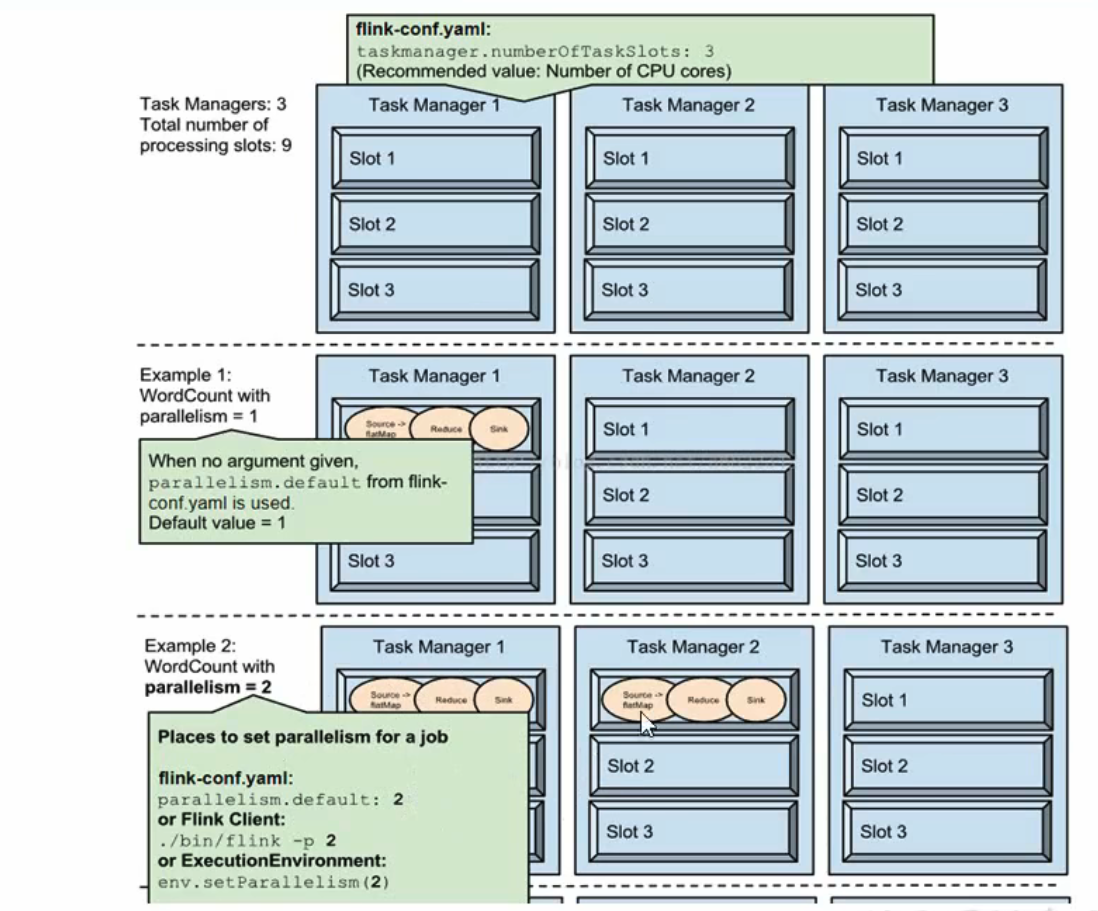

Flink中每一个TaskManager都是一个JVM进程，会在独立的线程上执行一个或多个子任务。为了控制一个TaskManager能接收多少个task，TaskManager通过task slot来控制。
slot是独立内存的分配，是内存隔离的，但不同任务之间，slot默认是可以共享的

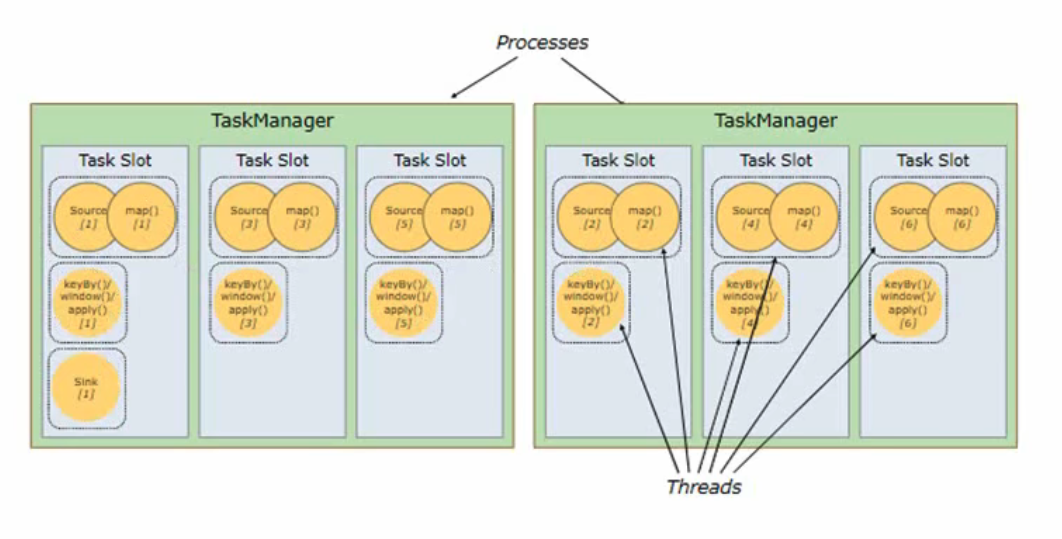

默认情况下，Flink允许子任务共享slot，即使他们是不同任务的子任务。这样的结果是一个slot可以保存作业的整个管道。
Task Slot是静态概念，是指TaskManager具有的并发执行能力，主要是用于内存隔离资源
执行图（ExecutionGraph）

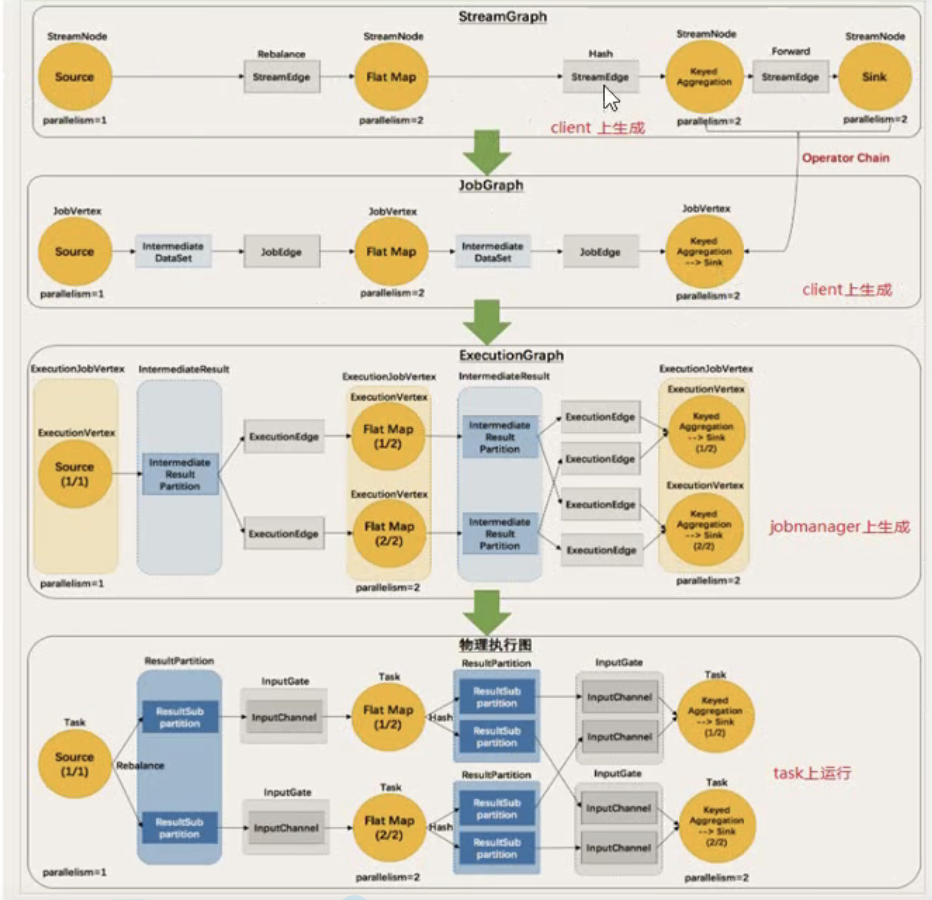

Flink的执行图可以分四层：StreamGraph > JobGraph > ExecutionGraph > 物理执行图
- StreamGraph：根据Stream API（代码）编写代码生成最初的图
- JobGraph：StreamGraph经过优化后生成JobGraph，提交给JobManager的数据结构。主要优化是将多个符合条件的节点chain在一起作为一个节点
- ExecutionGraph：JobManager根据JobGraph生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，细化到每个任务的并行度以及再分区（redistribute）逻辑，是调度层最核心的数据结构。
- 物理执行图：JobManager根据ExecutionGraph对Job进行调度后，在各个TaskManager
