1.概述

  • 用一个中介对象来封装(封装变化)一系列的对象交互。中 介者使各对象不需要显式的相互弓|用(编译时依赖 —> 运行时 依赖) ,从而使其耦合松散(管理变化) , 而且可以独立地 改变它们之间的交互。 —《设计模式》GoF

1.1动机

  1.      1. 在软件构建过程中,经常会出现多个对象互相关联交互的情况，

对象之间常常会维持一种复杂的引用关系,如果遇到一些需求的更 改，这种直接的引用关系将面临不断的变化。

  1.      1. 在这种情况下,我们可使用一一个“中介对象”来管理对象间的关

联关系,避免相互交互的对象之间的紧耦合引用关系,从而更好地 抵御变化。

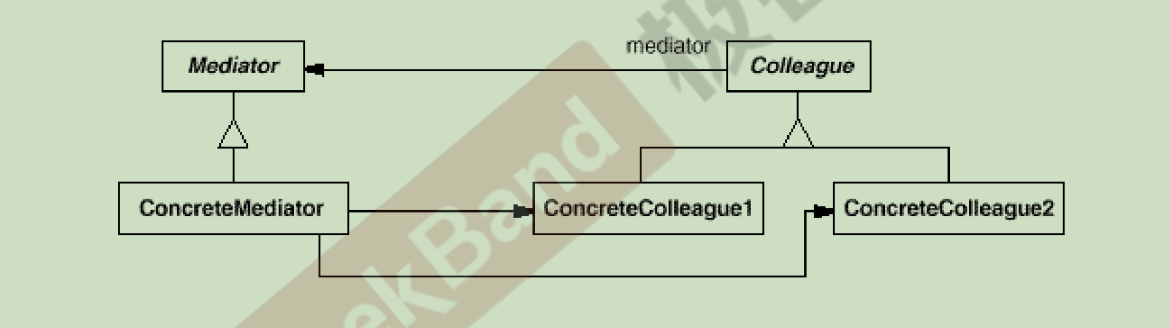

1.2结构

  1.      - ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630232335283-4c60bf4a-3d98-469f-b064-8f8d55d2609e.png#clientId=u62794ef2-ec1d-4&from=paste&height=164&id=u595a249d&margin=%5Bobject%20Object%5D&name=image.png&originHeight=328&originWidth=1170&originalType=binary&ratio=1&size=72593&status=done&style=none&taskId=ua5ac6e49-3fbb-45a6-91c8-c97fd2c2263&width=585)
  2.      - ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630232652559-c950aa2d-5cdc-4740-bb2a-a27e99852b30.png#clientId=u62794ef2-ec1d-4&from=paste&id=u46bfd84c&margin=%5Bobject%20Object%5D&name=image.png&originHeight=386&originWidth=714&originalType=binary&ratio=1&size=29074&status=done&style=none&taskId=u9a43f473-8ae3-40aa-a07f-2123dbafba4)

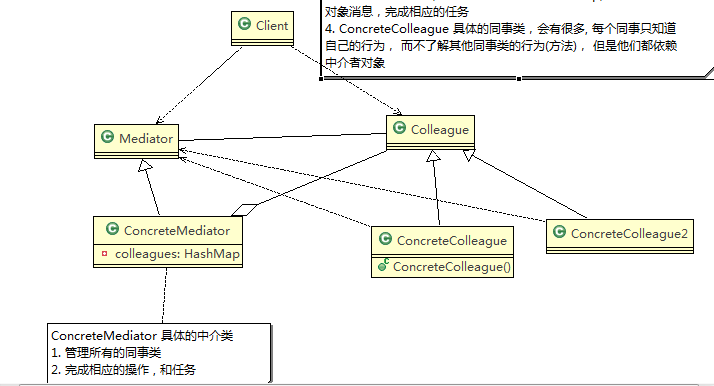

  3.      - 角色    与职责分析
  4.         - Mediator 就是抽象中介者,定义了同事对象到中介者对象的接口
  5.            - ConcreteMediator 具体的中介者对象, 实现抽象方法, 他需要知道所有的具体的同事类,即以一个集合来管理HashMap. 并接收某个具体同事对象消息, 完成相应的任务.
  6.         - Colleague 是抽象同事类
  7.            - ConcreteColleague 具体的同事类，会有很多，每个同事只知道自己的行为，而不了解其他同事类的行为(方法)，但

是他们都依赖中介者对象

2.要点总结

宏观架构

  1.      1. 将多个对象间复杂的关联关系解耦，Mediator模式将多个对象间

的控制逻辑进行集中管理，变“多个对象互相关联”为“多个对象 和一个中介者关联”， 简化了系统的维护，抵御了可能的变化。

  1.      1. 随着控制逻辑的复杂化，Mediator具体对象的实现可能相当复杂。

这时候可以对Mediator对象进行分解处理。

  1.      1. **Facade模式是解耦系统间(单向)的对象关联关系; Mediator模

式是解耦系统内各个对象之间(双向)的关联关系。**

微观代码

  1.      1. 多个类相互耦合，会形成网状结构, 使用中介者模式将网状结构分离为星型结构，

进行解耦

  1.      1. 减少类间依赖，降低了耦合，符合迪米特原则
  2.      1. **中介者承担了较多的责任，一旦中介者出现了问题，整个系统就会受到影响**
  3.      1. 如果设计不当，中介者对象本身变得过于复杂，这点在实际使用时，要特别注意

3.案例

需求

  1.   - 智能家庭项目：
  2.      1. 智能家庭包括各种设备，闹钟、咖啡机、电视机、窗帘 等
  3.      1. 主人要看电视时，各个设备可以协同工作，自动完成看电视的准备工作，比如流

程为：闹铃响起->咖啡机开始做咖啡->窗帘自动落下->电视机开始播放

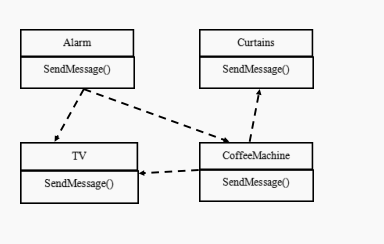

方案

  1.   - ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630232521400-2d5250a9-2acd-4397-91ac-644fc14c6080.png#clientId=u62794ef2-ec1d-4&from=paste&height=183&id=ufbc5e686&margin=%5Bobject%20Object%5D&name=image.png&originHeight=244&originWidth=384&originalType=binary&ratio=1&size=13379&status=done&style=none&taskId=u92384e8b-0bb1-4ca4-8acd-0d425445367&width=288)

分析

  1.      1. 当各电器对象有多种状态改变时，相互之间的调用关系会比较复杂
  2.      1. 各个电器对象彼此联系，你中有我，我中有你，不利于松耦合.
  3.      1. 各个电器对象之间所传递的消息(参数)，容易混乱
  4.      1. 当系统增加一个新的电器对象时，或者执行流程改变时，代码的可维护性、扩展性

都不理想 ==>中介者模式

4.使用模式

方案

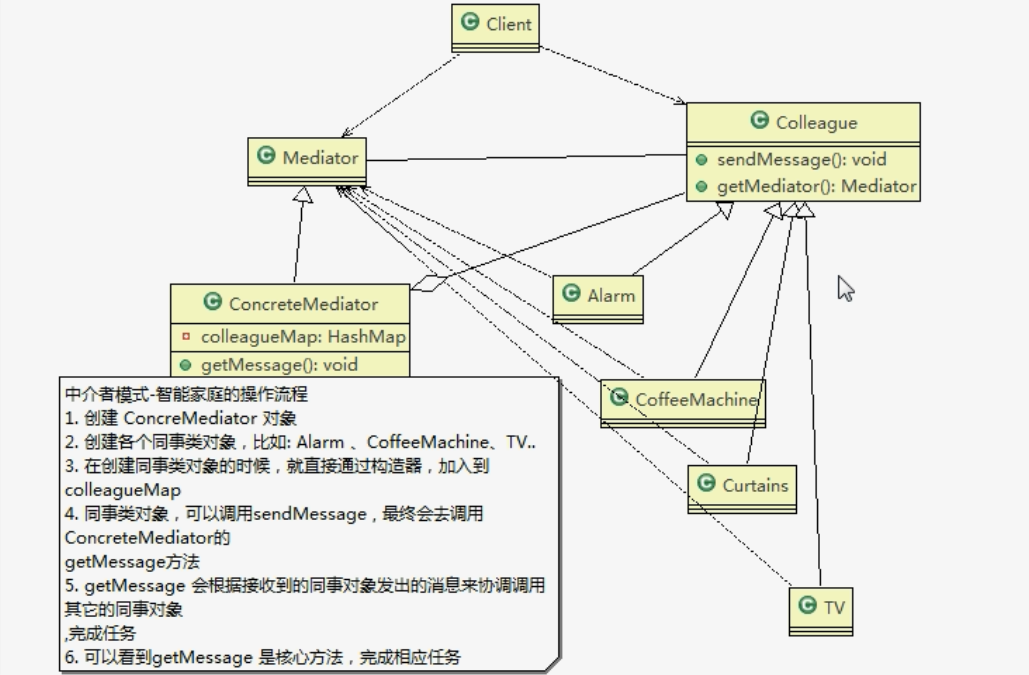

类图

  1.   - ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630232925618-605b5da2-e0b2-40bf-a11f-b2659d735acb.png#clientId=u62794ef2-ec1d-4&from=paste&id=u7b858726&margin=%5Bobject%20Object%5D&name=image.png&originHeight=675&originWidth=1029&originalType=binary&ratio=1&size=319014&status=done&style=none&taskId=u42ff4ca7-3c1c-446e-8055-748b24a4745)

代码

  1.   - 中介者
  1. public abstract class Mediator {
  2.     //将同事对象，加入到集合中
  3.     public abstract void Register(String colleagueName, Colleague colleague);
  5.     //接收消息, 具体的同事对象发出
  6.     public abstract void GetMessage(int stateChange, String colleagueName);
  8.     public abstract void SendMessage();
  9. }
  13. //具体的中介者类
  14. public class ConcreteMediator extends Mediator {
  15.     //集合，同事对象的容器
  16.     private HashMap<String, Colleague> colleagueMap;
  17.     private HashMap<String, String> interMap;
  19.     public ConcreteMediator() {
  20.         colleagueMap = new HashMap<String, Colleague>();
  21.         interMap = new HashMap<String, String>();
  22.     }
  24.     // 注册同事对象
  25.     @Override
  26.     public void Register(String colleagueName, Colleague colleague) {
  27.         // TODO Auto-generated method stub
  28.         colleagueMap.put(colleagueName, colleague);
  30.         // TODO Auto-generated method stub
  32.         if (colleague instanceof Alarm) {
  33.             interMap.put("Alarm", colleagueName);
  34.         } else if (colleague instanceof CoffeeMachine) {
  35.             interMap.put("CoffeeMachine", colleagueName);
  36.         } else if (colleague instanceof TV) {
  37.             interMap.put("TV", colleagueName);
  38.         } else if (colleague instanceof Curtains) {
  39.             interMap.put("Curtains", colleagueName);
  40.         }
  42.     }
  44.     //具体中介者的核心方法
  45.     //1. 根据得到消息，完成对应任务
  46.     //2. 中介者在这个方法，协调各个具体的同事对象，完成任务
  47.     @Override
  48.     public void GetMessage(int stateChange, String colleagueName) {
  49.         // TODO Auto-generated method stub
  51.         //处理闹钟发出的消息
  52.         if (colleagueMap.get(colleagueName) instanceof Alarm) {
  53.             if (stateChange == 0) {
  54.                 ((CoffeeMachine) (colleagueMap.get(interMap
  55.                         .get("CoffeeMachine")))).StartCoffee();
  56.                 ((TV) (colleagueMap.get(interMap.get("TV")))).StartTv();
  57.             } else if (stateChange == 1) {
  58.                 ((TV) (colleagueMap.get(interMap.get("TV")))).StopTv();
  59.             }
  61.         } else if (colleagueMap.get(colleagueName) instanceof CoffeeMachine) {
  62.             ((Curtains) (colleagueMap.get(interMap.get("Curtains"))))
  63.                     .UpCurtains();
  65.         } else if (colleagueMap.get(colleagueName) instanceof TV) {//如果TV发现消息
  67.         } else if (colleagueMap.get(colleagueName) instanceof Curtains) {
  68.             //如果是以窗帘发出的消息，这里处理...
  69.         }
  71.     }
  73.     @Override
  74.     public void SendMessage() {
  75.         // TODO Auto-generated method stub
  77.     }
  79. }
  1.   - 同事类
  1. //同事抽象类
  2. public abstract class Colleague {
  3.     private Mediator mediator;
  4.     public String name;
  6.     public Colleague(Mediator mediator, String name) {
  8.         this.mediator = mediator;
  9.         this.name = name;
  11.     }
  13.     public Mediator GetMediator() {
  14.         return this.mediator;
  15.     }
  17.     public abstract void SendMessage(int stateChange);
  18. }
  20. // 具体同事们...
  21. public class Alarm extends Colleague {
  23.     //构造器
  24.     public Alarm(Mediator mediator, String name) {
  25.         super(mediator, name);
  26.         // TODO Auto-generated constructor stub
  27.         //在创建Alarm 同事对象时，将自己放入到ConcreteMediator 对象中[集合]
  28.         mediator.Register(name, this);
  29.     }
  31.     public void SendAlarm(int stateChange) {
  32.         SendMessage(stateChange);
  33.     }
  35.     @Override
  36.     public void SendMessage(int stateChange) {
  37.         // TODO Auto-generated method stub
  38.         //调用的中介者对象的getMessage
  39.         this.GetMediator().GetMessage(stateChange, this.name);
  40.     }
  42. }
  45. public class CoffeeMachine extends Colleague {
  47.     public CoffeeMachine(Mediator mediator, String name) {
  48.         super(mediator, name);
  49.         // TODO Auto-generated constructor stub
  50.         mediator.Register(name, this);
  51.     }
  53.     @Override
  54.     public void SendMessage(int stateChange) {
  55.         // TODO Auto-generated method stub
  56.         this.GetMediator().GetMessage(stateChange, this.name);
  57.     }
  59.     public void StartCoffee() {
  60.         System.out.println("It's time to startcoffee!");
  61.     }
  63.     public void FinishCoffee() {
  65.         System.out.println("After 5 minutes!");
  66.         System.out.println("Coffee is ok!");
  67.         SendMessage(0);
  68.     }
  69. }
  72. public class Curtains extends Colleague {
  74.     public Curtains(Mediator mediator, String name) {
  75.         super(mediator, name);
  76.         // TODO Auto-generated constructor stub
  77.         mediator.Register(name, this);
  78.     }
  80.     @Override
  81.     public void SendMessage(int stateChange) {
  82.         // TODO Auto-generated method stub
  83.         this.GetMediator().GetMessage(stateChange, this.name);
  84.     }
  86.     public void UpCurtains() {
  87.         System.out.println("I am holding Up Curtains!");
  88.     }
  90. }
  93. public class TV extends Colleague {
  95.     public TV(Mediator mediator, String name) {
  96.         super(mediator, name);
  97.         // TODO Auto-generated constructor stub
  98.         mediator.Register(name, this);
  99.     }
  101.     @Override
  102.     public void SendMessage(int stateChange) {
  103.         // TODO Auto-generated method stub
  104.         this.GetMediator().GetMessage(stateChange, this.name);
  105.     }
  107.     public void StartTv() {
  108.         // TODO Auto-generated method stub
  109.         System.out.println("It's time to StartTv!");
  110.     }
  112.     public void StopTv() {
  113.         // TODO Auto-generated method stub
  114.         System.out.println("StopTv!");
  115.     }
  116. }
  1.   - 测试
  2. public class ClientTest {
  4.     public static void main(String[] args) {
  5.         //创建一个中介者对象
  6.         Mediator mediator = new ConcreteMediator();
  8.         //创建Alarm 并且加入到  ConcreteMediator 对象的HashMap
  9.         Alarm alarm = new Alarm(mediator, "alarm");
  11.         //创建了CoffeeMachine 对象，并  且加入到  ConcreteMediator 对象的HashMap
  12.         CoffeeMachine coffeeMachine = new CoffeeMachine(mediator,
  13.                 "coffeeMachine");
  15.         //创建 Curtains , 并  且加入到  ConcreteMediator 对象的HashMap
  16.         Curtains curtains = new Curtains(mediator, "curtains");
  17.         TV tV = new TV(mediator, "TV");
  19.         //让闹钟发出消息
  20.         alarm.SendAlarm(0);
  21.         coffeeMachine.FinishCoffee();
  22.         alarm.SendAlarm(1);
  23.     }
  25. }
