1.概述
- 使多个对象都有机会处理请求,从而避免请求的发送者和接收者之间的耦合关系。将这些对象连成一条链,并沿着这条链传递请求，直到有一个对象处理它为止。 —《设计模式》GoF
- 职责链模式（Chain of Responsibility Pattern）, 又叫 责任链模式，为请求创建了一个接收者对象的链(简单示意图)。这种模式对请求的发送者和接收者进行解耦。
- 职责链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推
- 职责链模式（Chain Of Responsibility），使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这个对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止
- 核心: 单一职责+开闭原则
1.1动机
- 在软件构建过程中,一个请求可能被多个对象处理,但是每个请求在运行时只能有一个接受者，如果显式指定,将必不可少地带来请求发送者与接受者的紧耦合。- 如何使请求的发送者不需要指定具体的接受者?让请求的接受者自己在运行时决定来处理请求,从而使两者解耦。

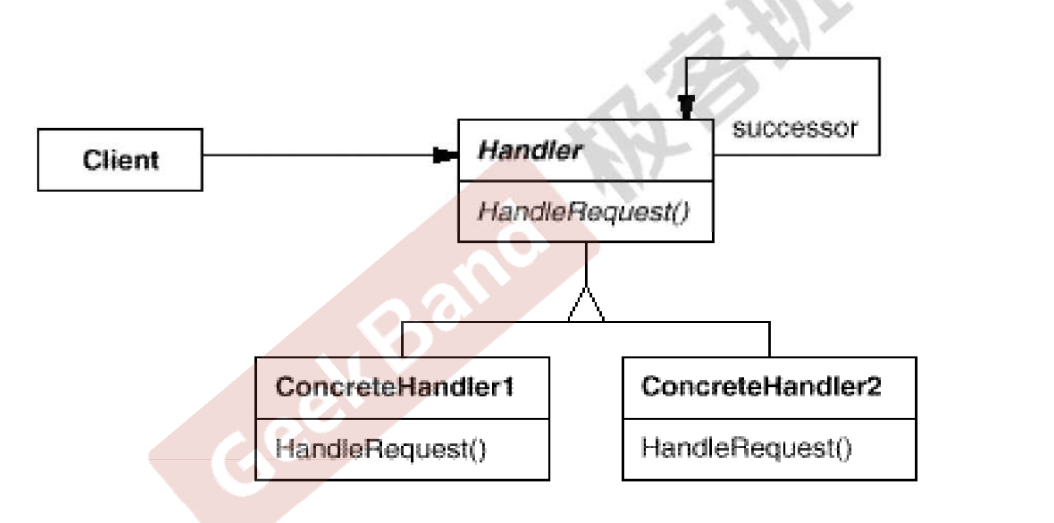

1.2结构
-
2.要点总结
宏架构观上
1. Chain of Responsibility模式的应用场合在于: 一个请求可能有多个接受者，但是最后真正的接受者只有一个， 这时候请求发送者与接受者的遇合有可能出现“变化脆弱”的症状,职责链的目的就是二者解耦， 从而更好地应对变化。1. 应用了Chain of Responsibility模式后,对象的职责分派将更具灵活性。我们可以在运行时动态添加修改请求的处理职责。1. 如果请求传递到职责链的末尾仍得不到处理,应该有一个合理的缺省机制。这也是每一个接受对象的责任,而不是发出请求的对象的责任.
微观代码上
1. 将请求和处理分开，实现解耦，提高系统的灵活性1. 简化了对象，使对象不需要知道链的结构1. 性能会受到影响，特别是在链比较长的时候，因此需控制链中最大节点数量，一般通过在Handler中设置一个最大节点数量，在setNext()方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能1. 调试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂1. 最佳应用场景：有多个对象可以处理同一个请求时，比如：多级请求、请假/加薪等审批流程、Java Web中Tomcat对Encoding的处理、拦截器
3.案例
3.1需求:OA系统采购审批
- 学校OA系统的采购审批项目：需求是- 采购员采购教学器材- 如果金额 小于等于5000, 由教学主任审批 （0<=x<=5000）- 如果金额 小于等于10000, 由院长审批 (5000<x<=10000)- 如果金额 小于等于30000, 由副校长审批 (10000<x<=30000)- 如果金额 超过30000以上，有校长审批 ( 30000<x)

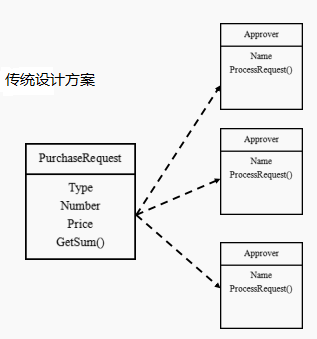

3.2传统方式解决
-
3.3分析
- 传统方案解决OA系统审批问题分析- 传统方式是：接收到一个采购请求后，根据采购金额来调用对应的Approver (审批人)完成审批- **传统方式的问题分析** : 客户端这里会使用到 分支判断(比如 switch) 来对不同的采购请求处理， 这样就存在如下问题- (1) 如果各个级别的人员审批金额发生变化，在客户端的也需要变化- (2) 客户端必须明确的知道 有多少个审批级别和访问- 这样 对一个采购请求进行处理 和 Approver (审批人) 就存在强耦合关系，不利于代码的扩展和维护- 解决方案 => 职责链模式
4.使用模式
方案
-
类图
说明
- Handler : 抽象的处理者, 定义了一个处理请求的接口, 同时包含另外的一个Handler (即后继者)
- ConcreteHandlerA/B 是具体的处理者, 处理它自己负责的请求， 可以访问它的后继者(即下一个处理者), 如果可以处理当前请求，则处理，否则就将该请求交个 后继者去处理，从而形成一个职责链
-
代码
请求类 ```java @Data @AllArgsConstructor @NoArgsConstructor public class PurchaseRequest {
// 描述信息 String requestName;
// 请求金额 int price; }
- 抽象处理类及其实现子类```java// 父抽象处理类@Data@NoArgsConstructor@AllArgsConstructorpublic abstract class AbstHandler {public String handlerName;public AbstHandler nextHandler;public AbstHandler(String handlerName){this.handlerName = handlerName;}public abstract void processRequest(PurchaseRequest request);}// 以下是具体子类...........public class L1Handler extends AbstHandler{@Overridepublic void processRequest(PurchaseRequest request) {if (request.getPrice() <= 5000){System.out.println(this.handlerName + "审批成功, 请求名: " + request.getRequestName() + ", 请求金额: " + request.getPrice());} else {nextHandler.processRequest(request);}}}public class L2Handler extends AbstHandler{@Overridepublic void processRequest(PurchaseRequest request) {if (request.getPrice() <= 10000 && request.getPrice() > 5000){System.out.println(this.handlerName + "审批成功, 请求名: " + request.getRequestName() + ", 请求金额: " + request.getPrice());} else {nextHandler.processRequest(request);}}}public class L3Handler extends AbstHandler{@Overridepublic void processRequest(PurchaseRequest request) {if (request.getPrice() <= 30000 && request.getPrice() > 10000){System.out.println(this.handlerName + "审批成功, 请求名: " + request.getRequestName() + ", 请求金额: " + request.getPrice());} else {nextHandler.processRequest(request);}}}public class L4Handler extends AbstHandler{@Overridepublic void processRequest(PurchaseRequest request) {if (request.getPrice() > 30000){System.out.println(this.handlerName + "审批成功, 请求名: " + request.getRequestName() + ", 请求金额: " + request.getPrice());} else {nextHandler.processRequest(request);}}}
- 客户端
public class Client {public static void main(String[] args) {L1Handler l1Handler = new L1Handler();L2Handler l2Handler = new L2Handler();L3Handler l3Handler = new L3Handler();L4Handler l4Handler = new L4Handler();l1Handler.setHandlerName("张三主任");l2Handler.setHandlerName("李四院长");l3Handler.setHandlerName("王五副校长");l4Handler.setHandlerName("赵六校长");l1Handler.setNextHandler(l2Handler);l2Handler.setNextHandler(l3Handler);l3Handler.setNextHandler(l4Handler);// 职责链设置成环形l4Handler.setNextHandler(l1Handler);// 模拟接受组AbstHandler[] handlerArray = new AbstHandler[] {l1Handler, l2Handler, l3Handler, l4Handler};// 模拟抽象请求PurchaseRequest request = new PurchaseRequest("测试请求编号", 0);// 模拟处理具体请求: 随机金额 + 随机初始接受人for (int i = 0, count = 0; i <= 50000; i+=3000){//模拟递增金额request.setRequestName("第" + count + "号");request.setPrice(i);// 模拟随机初始处理人int index = (int) (Math.random() * 4);AbstHandler abstHandler = handlerArray[index];abstHandler.processRequest(request);}}}
- 测试结果
张三主任审批成功, 请求名: 第0号, 请求金额: 0张三主任审批成功, 请求名: 第0号, 请求金额: 3000李四院长审批成功, 请求名: 第0号, 请求金额: 6000李四院长审批成功, 请求名: 第0号, 请求金额: 9000王五副校长审批成功, 请求名: 第0号, 请求金额: 12000王五副校长审批成功, 请求名: 第0号, 请求金额: 15000王五副校长审批成功, 请求名: 第0号, 请求金额: 18000王五副校长审批成功, 请求名: 第0号, 请求金额: 21000王五副校长审批成功, 请求名: 第0号, 请求金额: 24000王五副校长审批成功, 请求名: 第0号, 请求金额: 27000王五副校长审批成功, 请求名: 第0号, 请求金额: 30000赵六校长审批成功, 请求名: 第0号, 请求金额: 33000赵六校长审批成功, 请求名: 第0号, 请求金额: 36000赵六校长审批成功, 请求名: 第0号, 请求金额: 39000赵六校长审批成功, 请求名: 第0号, 请求金额: 42000赵六校长审批成功, 请求名: 第0号, 请求金额: 45000赵六校长审批成功, 请求名: 第0号, 请求金额: 48000
5.经典使用
5.1SpringMVC中
5.1.1职责链模式在SpringMVC框架应用的源码分析

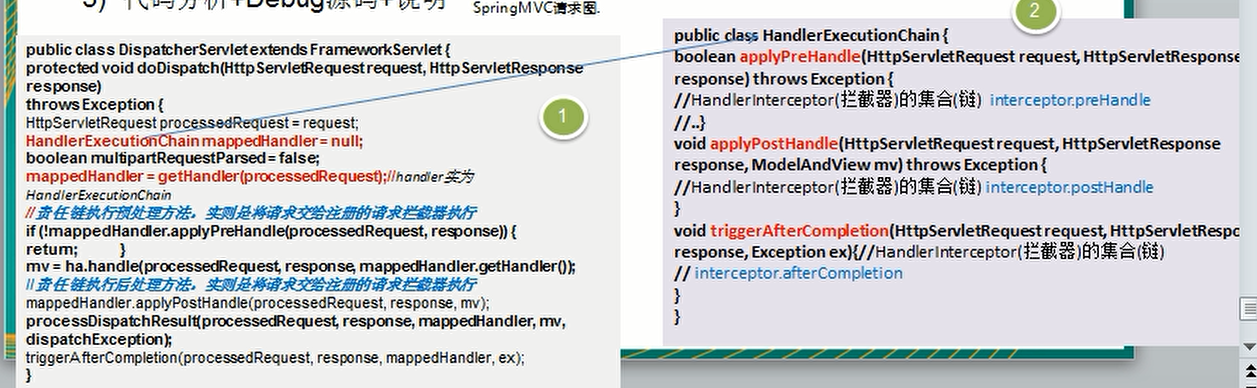

- SpringMVC-HandlerExecutionChain 类就使用到职责链模式- ![BLY5T]8{UFM3$JQ_75UZ)@X.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1628777640204-ad413db9-39e1-4dc1-92bf-2b8899098150.png#clientId=u5874d48b-5f6e-4&from=paste&height=296&id=ue330d137&margin=%5Bobject%20Object%5D&name=BLY5T%5D8%7BUFM3%24JQ_75UZ%29%40X.png&originHeight=591&originWidth=1484&originalType=binary&ratio=1&size=296973&status=done&style=none&taskId=u38ab720a-b1a0-420e-b521-3dd43d87297&width=742)- - 说明- springMVC 请求的流程图中，执行了 拦截器相关方interceptor.preHandler 等等- HandlerExecutionChain 主要负责的是请求拦截器的执行和请求处理,但是他本身不处理请求，只是将请求分配给链上注册处理器执行，这是职责链实现方式,减少职责链本身与处理逻辑之间的耦合,规范了处理流程- HandlerExecutionChain 维护了 HandlerInterceptor 的集合， 可以向其中注册相应的拦截器- 在处理SpringMvc请求时，使用到职责链模式还使用到 :[9.适配器模式()-XX型](https://www.yuque.com/ryze_java/design_pattern/stu8be?view=doc_embed).
5.2Tomcat中
5.2.1FilterChain
5.2.2JavaWeb中Tomcat对Encoding的处理
