1.概述
- 给定一个语言(表达式), 定义它的文法的一种表示,并定义一种解释 器,使用该解释器来解释语言中的句子(表达式) . — 《设计模式》GoF
- 在编译原理中,一个算术表达式通过词法分析器形成词法单元,而后这些词法 单元再通过语法分析器构建语法分析树,最终形成一颗抽象的语法分析树。这 里的词法分析器和语法分析器都可以看做是解释器
1.1动机
- 在软件构建过程中,如果某一特定领域的问题比较复杂 ,类似的
结构不断重复出现,如果使用普通的编程方式来实现将面临非常频 繁的变化。
- 在这种情况下,将特定领域的问题表达为某种语法规则下的句子,
1.2结构
- 抽象语法树:
- ![](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630220423011-c962d007-fc09-4f36-a13e-7a48f4dc2d95.png?x-oss-process=image%2Fresize%2Cw_937%2Climit_0#from=url&height=297&id=iaZC9&margin=%5Bobject%20Object%5D&originHeight=593&originWidth=937&originalType=binary&ratio=1&status=done&style=none&width=469)

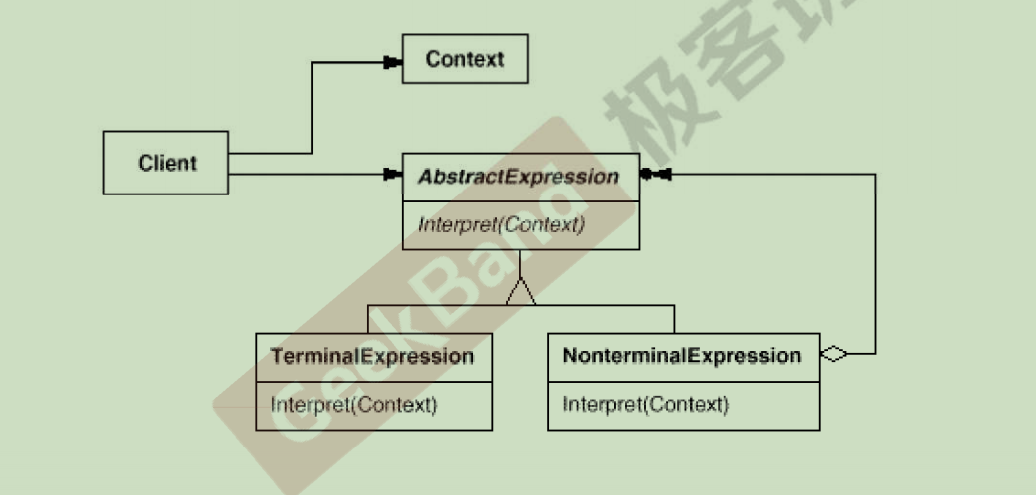

- 模式结构:
- ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630220514092-34e63f21-3310-490d-a4df-ee5792fc6837.png#clientId=u994c9070-115f-4&from=paste&height=248&id=u6bd1f53c&margin=%5Bobject%20Object%5D&name=image.png&originHeight=495&originWidth=1036&originalType=binary&ratio=1&size=127438&status=done&style=none&taskId=ud8fe453a-bfd2-47cd-99c1-b72d7d2a964&width=518)
- ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630221820248-bacd8732-2670-42a5-9332-a8981c54735b.png#clientId=u994c9070-115f-4&from=paste&id=u3abcf46b&margin=%5Bobject%20Object%5D&name=image.png&originHeight=330&originWidth=517&originalType=binary&ratio=1&size=13720&status=done&style=none&taskId=u75a67b04-887d-43e6-8536-75d07d1622a)
- **角色及职责:**
- Context: 上下文环境角色,含有解释器之外的全局信息.
- AbstractExpression: 抽象表达式, 声明一个抽象的解释操作,这个方法为抽象语法树中所有的节点所
共享
- TerminalExpression: 终结符表达式, 实现与文法中的终结符相关的解释操作
- NonTermialExpression: 非终结符表达式,为文法中的非终结符实现解释操作
2.要点总结
宏观架构
1. Interpreter模式的应用场合的选择是难点,只
有满定“业务规则频繁变化且类似的结构不断重复出现 ,并且容 易抽象为语法规则的问题”才适合使用Interpreter模式。
1. 使用Interpreter模式来表示文法规则,从而可以使用面向对象技
巧来方便地“扩展”文法。
1. Interpreter模式比较适合简单的文法表示,对于复杂的文法表示
Interperter模式会产生比较大的类层次结构,需要求助于语法分 析生成器这样的标准工具。
微观代码
1. 当有一个语言需要解释执行,可将该语言中的句子表示为一个抽象语法树,就可以
考虑使用解释器模式,让程序具有良好的扩展性
1. 使用解释器可能带来的问题:解释器模式会引起类膨胀、解释器模式采用递归调用
3.案例
需求
- 实现四则运算,如计算a+b-c的值,具体要求
- 先输入表达式的形式,比如 a+b+c-d+e, 要求表达式的字母不能重复
-
在分别输入a ,b, c, d, e 的值
-

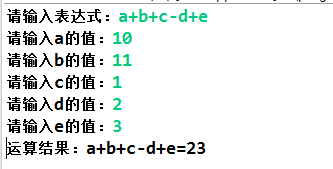

最后求出结果:如图
- ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630221566577-c7f51c3d-a1bf-412f-b3e6-f16b1a7a96c3.png#clientId=u994c9070-115f-4&from=paste&height=85&id=uda7a61b6&margin=%5Bobject%20Object%5D&name=image.png&originHeight=169&originWidth=333&originalType=binary&ratio=1&size=7510&status=done&style=none&taskId=u63553044-15e5-4808-88fc-6fbb2394a24&width=166.5)
传统方案思路与分析
1. 编写一个方法,接收表达式的形式,然后根据用户输入的数值进行解析,得到结果
1. 问题分析:如果加入新的运算符,比如 * / ( 等等,不利于扩展,另外让一个方法来
解析会造成程序结构混乱,不够清晰.
1. 解决方案:可以考虑使用解释器模式, 即: 表达式 -> 解释器(可以有多种) -> 结果
4.使用模式
方案
类图
- ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630222174719-241edf9e-8851-4336-8360-bcb7ce5859c1.png#clientId=u994c9070-115f-4&from=paste&id=u169cc91c&margin=%5Bobject%20Object%5D&name=image.png&originHeight=659&originWidth=1151&originalType=binary&ratio=1&size=229143&status=done&style=none&taskId=ucac87456-9195-441b-875c-1f55d0c6122)
代码
- 抽象表达式 及其 直接子类: (终端表达式 + 非终端表达式), 具体表现为: 变量解释器 + 符号解释器
/**
* 抽象类表达式,通过HashMap 键值对, 可以获取到变量的值
*/
public abstract class Expression {
// a + b - c
// 解释公式和数值, key 就是公式(表达式) 参数[a,b,c], value就是就是具体值
// HashMap {a=10, b=20}
public abstract int interpreter(HashMap<String, Integer> var);
}
/**
* 变量的解释器
*/
public class VarExpression extends Expression {
private String key; // key=a,key=b,key=c
public VarExpression(String key) {
this.key = key;
}
// var 就是{a=10, b=20}
// interpreter 根据 变量名称,返回对应值
@Override
public int interpreter(HashMap<String, Integer> var) {
return var.get(this.key);
}
}
/**
* 抽象运算符号解析器 这里,每个运算符号,都只和自己左右两个数字有关系,
* 但左右两个数字有可能也是一个解析的结果,无论何种类型,都是Expression类的实现类
*
*/
public class SymbolExpression extends Expression {
protected Expression left;
protected Expression right;
public SymbolExpression(Expression left, Expression right) {
this.left = left;
this.right = right;
}
//因为 SymbolExpression 是让其子类来实现,因此 interpreter 是一个默认实现
@Override
public int interpreter(HashMap<String, Integer> var) {
// TODO Auto-generated method stub
return 0;
}
}
- 非终端表达式的子类, 即 符号解释器的具体子类: 加法表达式 和 减法表达式
// 加法解释器
public class AddExpression extends SymbolExpression {
public AddExpression(Expression left, Expression right) {
super(left, right);
}
//处理相加
//var 仍然是 {a=10,b=20}..
//一会我们debug 源码,就ok
public int interpreter(HashMap<String, Integer> var) {
//super.left.interpreter(var) : 返回 left 表达式对应的值 a = 10
//super.right.interpreter(var): 返回right 表达式对应值 b = 20
return super.left.interpreter(var) + super.right.interpreter(var);
}
}
// 减法解释器
public class SubExpression extends SymbolExpression {
public SubExpression(Expression left, Expression right) {
super(left, right);
}
//求出left 和 right 表达式相减后的结果
public int interpreter(HashMap<String, Integer> var) {
return super.left.interpreter(var) - super.right.interpreter(var);
}
}
- 模拟的计算器类
public class Calculator {
// 定义表达式
private Expression expression;
// 构造函数传参,并解析
public Calculator(String expStr) { // expStr = a+b
// 安排运算先后顺序
Stack<Expression> stack = new Stack<>();
// 表达式拆分成字符数组
char[] charArray = expStr.toCharArray();// [a, +, b]
Expression left = null;
Expression right = null;
//遍历我们的字符数组, 即遍历 [a, +, b]
//针对不同的情况,做处理
for (int i = 0; i < charArray.length; i++) {
switch (charArray[i]) {
case '+': //
left = stack.pop();// 从stack取出left => "a"
right = new VarExpression(String.valueOf(charArray[++i]));// 取出右表达式 "b"
stack.push(new AddExpression(left, right));// 然后根据得到left 和 right 构建 AddExpresson加入stack
break;
case '-': //
left = stack.pop();
right = new VarExpression(String.valueOf(charArray[++i]));
stack.push(new SubExpression(left, right));
break;
default:
//如果是一个 Var 就创建要给 VarExpression 对象,并push到 stack
stack.push(new VarExpression(String.valueOf(charArray[i])));
break;
}
}
//当遍历完整个 charArray 数组后,stack 就得到最后Expression
this.expression = stack.pop();
}
public int run(HashMap<String, Integer> var) {
//最后将表达式a+b和 var = {a=10,b=20}
//然后传递给expression的interpreter进行解释执行
return this.expression.interpreter(var);
}
}
- 测试
public class ClientTest {
public static void main(String[] args) throws IOException {
// TODO Auto-generated method stub
String expStr = getExpStr(); // a+b
HashMap<String, Integer> var = getValue(expStr);// var {a=10, b=20}
Calculator calculator = new Calculator(expStr);
System.out.println("运算结果:" + expStr + "=" + calculator.run(var));
}
// 获得表达式
public static String getExpStr() throws IOException {
System.out.print("请输入表达式:");
return (new BufferedReader(new InputStreamReader(System.in))).readLine();
}
// 获得值映射
public static HashMap<String, Integer> getValue(String expStr) throws IOException {
HashMap<String, Integer> map = new HashMap<>();
for (char ch : expStr.toCharArray()) {
if (ch != '+' && ch != '-') {
if (!map.containsKey(String.valueOf(ch))) {
System.out.print("请输入" + String.valueOf(ch) + "的值:");
String in = (new BufferedReader(new InputStreamReader(System.in))).readLine();
map.put(String.valueOf(ch), Integer.valueOf(in));
}
}
}
return map;
}
}
5.经典使用
5.1Spring中SpelExpressionParser
说明
- ![image.png](https://cdn.nlark.com/yuque/0/2021/png/12524106/1630222248879-9b488323-4e52-4c43-8128-237260a54884.png#clientId=u994c9070-115f-4&from=paste&height=253&id=u5ab7c809&margin=%5Bobject%20Object%5D&name=image.png&originHeight=505&originWidth=1422&originalType=binary&ratio=1&size=906119&status=done&style=none&taskId=ub2d330a8-f791-4052-8cd3-e65fe32b8b5&width=711)
分析
- Expression 接口 表达式接口
- 下面有不同的实现类,比如SpelExpression, 或者CompositeStringExpression。
- 使用时候,根据你创建的不同的Parser 对象,返回不同的 Expression 对象
:::info
public Expression parseExpression(String expressionString, ParserContext context)
throws ParseException {
if (context == null) {
context = NON_TEMPLATE_PARSER_CONTEXT;
}
if (context.isTemplate()) {
return parseTemplate(expressionString, context); //返回的就是 CompositeStringExpression
}
else {
return doParseExpression(expressionString, context); //返回的就是 SpelExpression
}
}
:::
