第3单元：建模
    简述
    本单元将带你对一个立交桥模型进行建模，其中包括道路出入口以及桥梁的临时模型。

    目标
    参照参考图
    一般建模操作
    文件参考
    性能

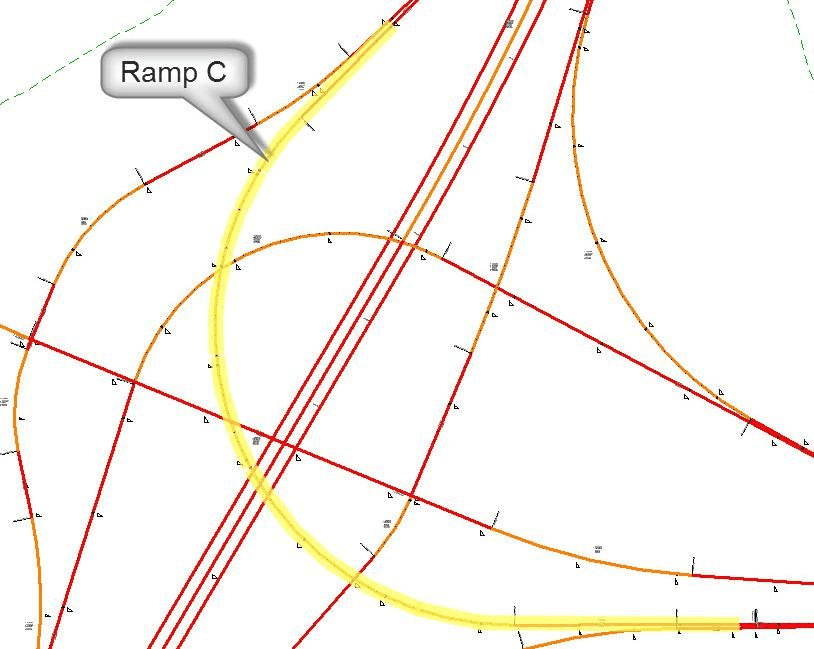

    匝道C模型
    1. 打开OpenRoads Designe软件，并确保工作集（Workset）设置为Integrated Highway Lifecycle。
    2. 打开Module 3 (Modeling)文件夹下的Corridor_RampC.dgn文件。
    3. 单击视图1（View 1）按钮设置其为激活状态。
    4. image.png在廊道（Corridors）功能区选项卡中选取新建廊道（New Corridor）功能，创建一条以路线起点为起始桩号以1+000为终止桩号的廊道。

    • Feature Definition （特征定义） = Conceptual (set in the Tool Settings dialog 设置在工具设置对话框)
    • Profile（纵断面） = Active Profile
    • Feature Name（特征名称） = RampC‐1
    • Template（模板） = Templates > IHL > Ramp RT Tie
    • Start Station（起始桩号） = Beginning of Alignment（线形起始桩号）
    • End Station（终止桩号） = 1+000
    • Drop Interval = 5
    • Drop Interval（划分间距） = 5
    • Minimum Transition Before Drop （三维路面前最小过渡段长） = 0
    • Minimum Transition After Drop（三维路面后最小过渡段长） = 0

    image.png**


    5. 改变廊道特征定义。
    a. 选择廊道.
    b. image.png选择廊道属性（Properties）按钮.
    c. 设置廊道的Feature Definition （特征定义） = Corridor > Final
    注：这时横断面在三维图形中划分的间隔变密。
    d. 关闭属性窗口。

    1. image.png创建另外一条起始桩号在桥梁的终止位置（桩号1+550）终止桩号为线形终点的廊道。
    • Feature Definition（特征定义） = Corridor > Final
    • Profile（纵断面） = Active Profile
    • Feature Name（特征名称） = RampC‐2
    • Template（模板） = Templates > IHL > Ramp RT Tie
    • Start Station（起始桩号） = 1+550
    • End Station （终止桩号）= End of Alignment
    • Drop Interval（划分间距） = 5
    • Minimum Transition Before Drop

    （三维路面前最小过渡段长） = 0

    • Minimum Transition After Drop

    （三维路面后最小过渡段长） = 0


    沿匝道C创建桥梁模型

    1. image.png 打开文件名为Bridge_RampC.dgn的文件。
    2. 单击视图1（View 1）按钮设置其为激活状态。
    3. image.png创建一个形状与将要导入的桥梁比较接近的廊道。这个廊道以后要被在OpenBridge Modeler软件中创建的桥梁模型所替换。

    • Feature Definition（特征定义） = Corridor > Final
    • Profile（纵断面） = Active Profile
    • Feature Name（特征名称） = Bridge‐RampC
    • Template（模板） = Templates > IHL > Ramp BridgeRT Tie
    • Start Station（起始桩号） = 1+000
    • End Station（终止桩号） = 1+550
    • Drop Interval （划分间距） = 5
    • Minimum Transition Before Drop （三维路面前最小过渡段长） = 0
    • Minimum Transition After Drop（三维路面后最小过渡段长） = 0
    1. image.png 选择创建参数约束（Create Parametric Constraint）按钮并选取桥梁匝道C的廊道，然后改变桥梁面板的厚度来模拟上部结构。
      a. Start Station （起点）= 1+000
      b. Stop Station（终点） = 1+550
      c. Constraint Label（约束标签） =BRDeck_Depth
      d. Start Value（起始值） = ‐2.4
      e. _Stop Value (结束值)      = ‐2.4
      5. 查看三维模型。
      注：临时桥梁模板的厚度与上部结构高度一致。

      路线Route 97 Extension建模
      1. image.png打开文件名为Corridor_Rt97_Extension.dgn的文件。
      2. 单击视图1（View 1）按钮设置其为激活状态。
      3. image.png在Corridor_Rt97_Extension.dgn文件中创建一个廊道（沿着那条东西走向长度9.8千米的线形）
    • Feature Definition（特征定义） = Corridor > Final
    • Profile （纵断面） = Active Profile
    • Feature Name（特征名称） = Route97_Extension
    • Template（模板） = Templates > IHL > 4 Lane Divided Highway
    • Start Station（起始桩号） = Beginning of Alignment
    • End Station（终止桩号） = End of Alignment
    • Drop Interval（划分间距） = 5
    • Minimum Transition Before Drop（三维路面前最小过渡段长） = 0
    • Minimum Transition After Drop（三维路面后最小过渡段长） = 0
    1. 查看三维模型。
      5. 退出OpenRoads Designer。
      入门手册中的每一单元都会带读者学习一个独立的功能。在每一单元学习完成并关闭软件之后，请把本单元的成果文件放置在下一单元中。
