第5单元：集成桥梁模型

    概述
    本单元将学习把OpenBridge Modeler中的桥梁模型集成到道路模型中。

    目标
    集成OpenBridge Modeler模型

    集成OpenBridge Modeler中的桥梁模型
    1. 打开OpenRoads Designe软件，并确保工作集（Workset）设置为Integrated Highway Lifecycle。
    2. 打开Module 5 (Integration)文件夹下的Corridor_RampC.dgn文件。
    3. 关闭OpenRoads Designer中临时桥梁模型的显示。

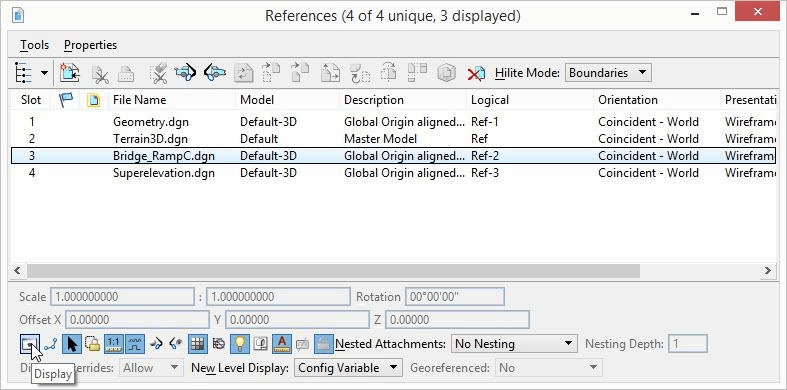

    a. image.png 点取主页（Home）功能区选项卡中的参考（References）工具按钮。
    b. 点击进入三维视图中查看，确保所需要参考文件没有被修改，显示如图中的4个参考文件。
    c. 选取Bridge_RampC.dgn文件。
    d. image.png取消其显示（Display）属性。
    4. image.png链接OBM Bridge RampC.dgn文件到三维视图，其中方向（orientation）属性设置为重合-全局（Coincident-World）。

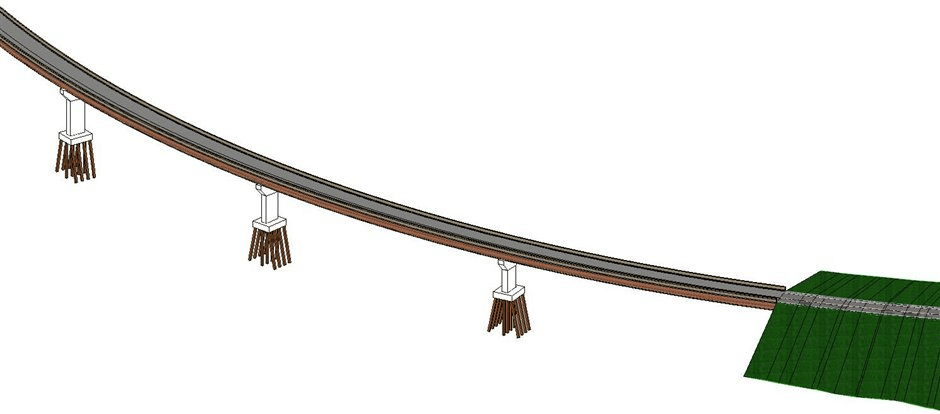

    5. 这时可以看到模型中已经包含了详细的桥梁模型。




    6. 退出OpenRoads Designer软件。

    入门手册中的每一单元都会带读者学习一个独立的功能。在每一单元学习完成并关闭软件之后，请把本单元的成果文件放置在下一单元中。
