第8单元：动态更新横断面

    概述
    本单元将学习在模型变改以后，怎么动态更新横断面和手动标注横断面。

    目标

    • 动态更新横断面图纸

    更新横断面注释
    1. 打开OpenRoads Designe软件，并确保工作集（Workset）设置为Integrated Highway Lifecycle。
    2. 打开Module 8 (Cross Sections - Dynamics)文件夹下的Corridor_Rt97_Extension.dgn文件。
    3. 查看桩号为17+500处的横断面。
    a. image.png打开17+500桩号处的绘图模型（Drawing Model）。
    b. 在视图中全景显示横断面。

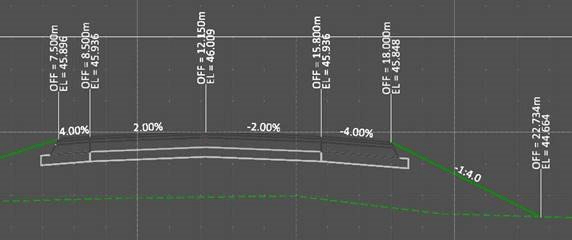

    c. 缩放右边坡，我们可以看到右边坡的坡度为-1:4。
    4. 返回到Multi‐Model Views视图中。
    5. 把廊道中路堤的填土坡度由25% (4:1)改为33.3% (3:1)。
    a. image.png对路线Corridor Rt97_Extension进行编辑三维路面操作（Edit the Template Drop）。
    b. 修改模板的右侧填方边坡坡度为-33.3%(3:1) 。
    修改模板数据后，模型会自动更新。

    6. 重新回到桩号为17+500的绘图模型。
    a. image.png打开名称为17+500的绘图模型（Drawing Model）。
    b. 如果视图中图形不可见的话，请点击全景视图（Fit View）按钮进行显示。
    c. 缩放右侧边坡在视图的合适位置，可以看到边坡坡度虽然改为了3:1，但是边坡的注释依然是4:1。
    7. 更新横断面的注释
    a. image.png选取模型中的所有的图形到选择集中。
    此时会发现选择集中仅仅包含注释和网格。究其原因，原来横断面图形它自身是由三维设计模型3D Design model中参考而来的。
    b. image.png删除选择集中的所有图形元素（包含注释和网格）。
    c. image.png点取产品绘图（Drawing Production）功能区选项卡中的模型注释（Annotate Model）按钮。
    d. 设置所有绘图模型（All Drawing Models）参数为NO。
    e. 设置注释组（Annotation roup）的参数为网格（Grid）。
    这时横断面又重新被注释上了。

    注：重新注释是自动进行的。

    8. 退出OpenRoads Designer软件。
