第4单元：超高

    概述
    本章你将学习到定义和编辑超高数据，并对多个廊道设置超高。

    目标
    一般超高设置
    超高建模

    定义匝道C的超高
    1. 打开OpenRoads Designe软件，并确保工作集（Workset）设置为Integrated Highway Lifecycle。
    2. 打开Module 4 (Superelevation)文件夹下的Superelevation.dgn文件。
    3. 创建匝道C的超高定义。
    a. image.png点击廊道（Corridors）功能区选项卡中的创建超高区间（Create Superelevation Sections）按钮。

    • Feature Definition（特征定义） = Superelevation > Superelevation (在工具设置对话框中设置)
    • Name（名称） = RampC
    • Start Station（起始桩号） = Beginning of Alignment
    • Stop Station（终止桩号） = End of Alignment
    • Minimum Tangent Length（最小切线长度） = 10000

    b. image.png这时创建超高车道（Create Superelevation Lane）工具自动运行，如果没有运行，请点击工具按钮。

    • Name（名称） = RampC
    • Type(类型) = Primary
    • Side of Centerline （中心线侧）= Left
    • Inside Edge Offset（内边缘偏移） = 0
    • Width（宽度） = 3.65
    • Normal Cross Slope（普通横坡） = ‐2%

    c. 停止定义超高车道。
    d. image.png这时超高计算（Calculate Superelevation）工具应该自动运行，如果没有，请点击工具按钮运行。

    • Standards File Name（标准文件名称） = AASHTO Method 5 ‐ Metric.xml
    • e selection （e选择）= AASHTO Method 5
    • L Selection（L选择） = AASHTO
    • Design Speed （设计速度）= 50
    • Pivot Method （旋转方式）= Crown
    • Open Editor （打开编辑器）= No

    查看并编辑匝道C的超高
    1. image.png选择超高区间
    2. 把光标放置在超高区间上，直到菜单出现。
    3. image.png点击菜单中的打开超高模型（Open Superelevation Model）按钮。
    4. 点击视图2（View 2）按钮并显示模型。
    5. 选择超高过渡线。
    6. 缩放超高线的超高过渡线和图形底部到合适大小。

    7. 改变超高区域的桩号位置。

    • Start Station（起始桩号） = 0+940

    • End Station（终止桩号） = 1+620


      将超高指定给匝道C的廊道
      1. image.png 打开文件Corridor_RampC.dgn。
      2. 将视图1（View 1）设置为2D模式。
      3. 把Corridor_RampC.dgn的2D模型参考到当前的缺省模型。
      4. 指定超高给廊道Ramp-1。
      a. image.png 点取廊道（Corridors）功能区选项卡中的指定给廊道（Assign to Corridor）按钮。
      b. 选择匝道C（Ramp C）的超高区间。
      c. 重新选择超高区间。
      d. 选择廊道RampC-1。
      e. 确认模板可以自动设置超高与枢轴点（Pivot points）。

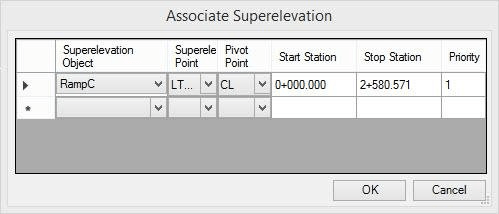

      f. 点击确定（OK）按钮关联超高与廊道。
      5. image.png关联超高与廊道RampC-2。

    将超高指定给廊道Bridge-RampC
    1. image.png打开文件Bridge_RampC.dgn。
    2. 将视图1（View 1）设置为2D模式。
    3. 把Corridor_RampC.dgn.的2D模型参考到当前的缺省模型中来。
    4. image.png将超高指定给廊道Bridge-RampC。

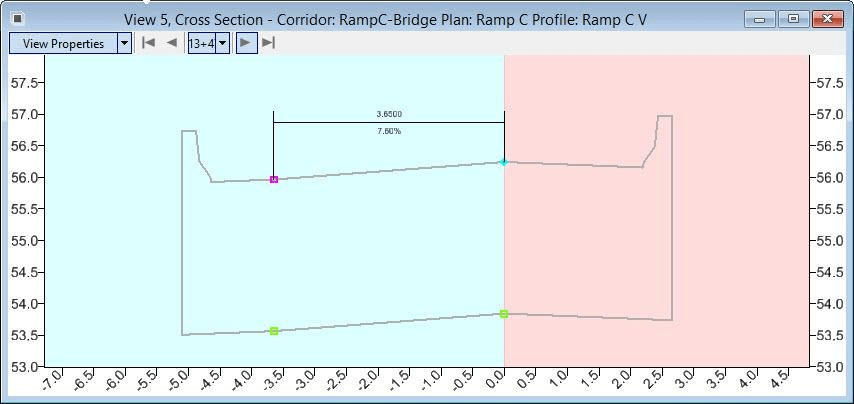

    5. 动态显示廊道Bridge-RampC的横断面。
    6. 退出OpenRoads Designer软件。

    入门手册中的每一单元都会带读者学习一个独立的功能。在每一单元学习完成并关闭软件之后，请把本单元的成果文件放置在下一单元中。
