修改、创建特征定义在Explorer中实现,可以打开对应的.dgnlib进行修改以实现环境设置。
    在浏览器中的标准栏内进行特征、符号、标注样式定义:

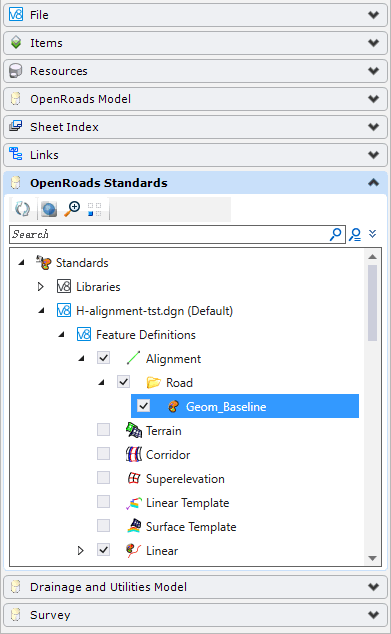

    1、在Feature Definitions里进行特征定义:

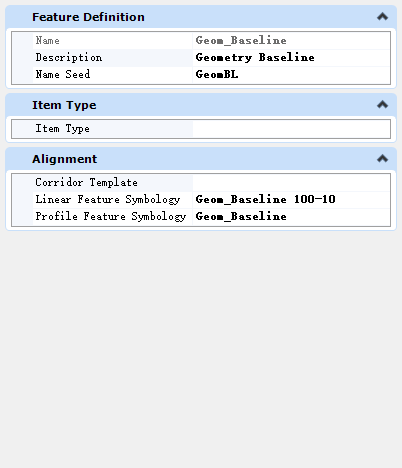

    在特征的属性列表中查找特征符号项:
    2、在特征符号栏对特征使用的符号进行设置:

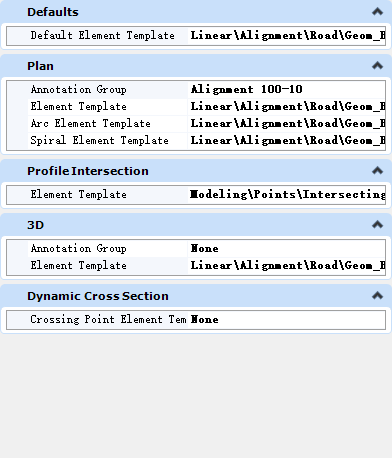

    查看其属性列表:
    可对其使用的元素模板、线条文本标样式进行设置(Annotation Group)。

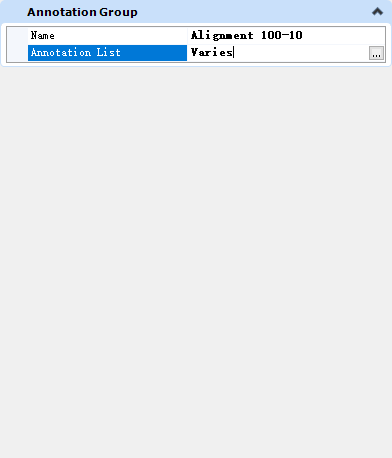

    3、在Annotation Groups可对特征符号中使用的线条、文本标样式格式进行修改:
    点击Annotation List右侧的三点按钮,在对现的格式设置对话框中进行样式调整:
