一、架构V1

如果不考虑分布式微服务架构中的服务发现问题，Apollo的最简架构如下图所示：

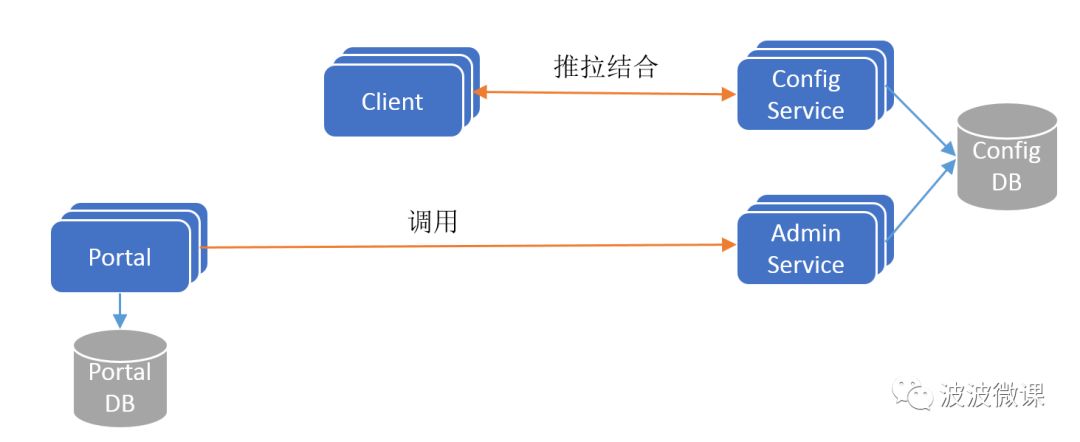

架构演进 - 图1
Apollo V1架构
要点：

  1. ConfigService是一个独立的微服务，服务于Client进行配置获取。
  2. Client和ConfigService保持长连接，通过一种推拉结合(push & pull)的模式，在实现配置实时更新的同时，保证配置更新不丢失。
  3. AdminService是一个独立的微服务，服务于Portal进行配置管理。Portal通过调用AdminService进行配置管理和发布。
  4. ConfigService和AdminService共享ConfigDB，ConfigDB中存放项目在某个环境中的配置信息。ConfigService/AdminService/ConfigDB三者在每个环境(DEV/FAT/UAT/PRO)中都要部署一份。
  5. Protal有一个独立的PortalDB，存放用户权限、项目和配置的元数据信息。Protal只需部署一份，它可以管理多套环境。

二、架构V2

为了保证高可用，ConfigService和AdminService都是无状态以集群方式部署的，这个时候就存在一个服务发现问题：Client怎么找到ConfigService？Portal怎么找到AdminService？为了解决这个问题，Apollo在其架构中引入了Eureka服务注册中心组件，实现微服务间的服务注册和发现，更新后的架构如下图所示：

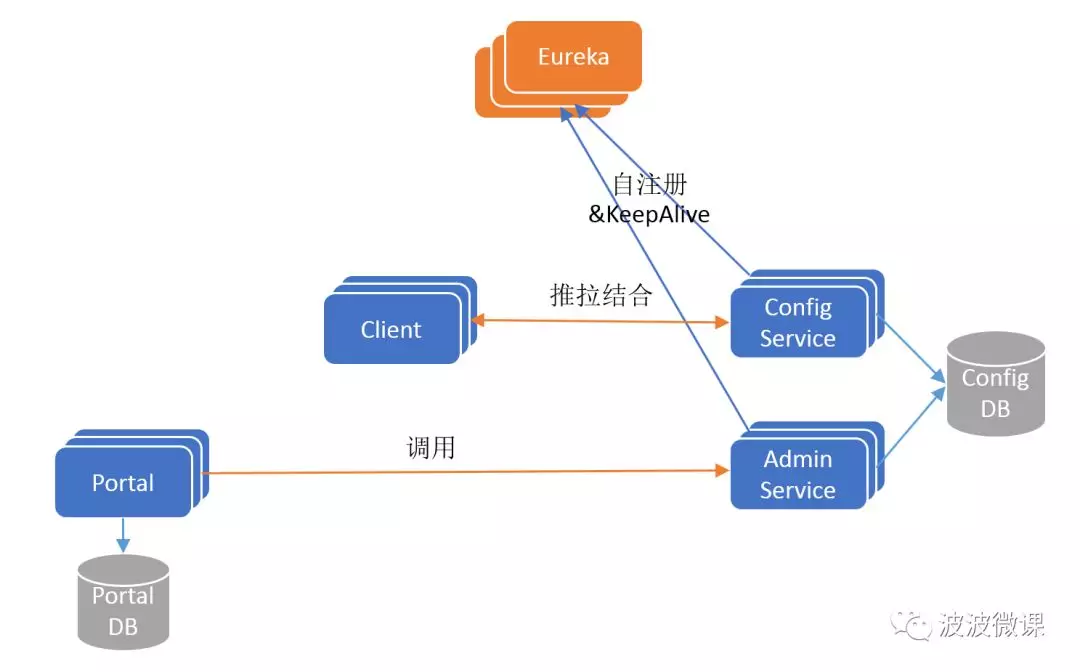

架构演进 - 图2
Apollo V2架构
要点：

  1. Config/AdminService启动后都会注册到Eureka服务注册中心，并定期发送保活心跳。
  2. Eureka采用集群方式部署，使用分布式一致性协议保证每个实例的状态最终一致。

三、架构V3

我们知道Eureka是自带服务发现的Java客户端的，如果Apollo只支持Java客户端接入，不支持其它语言客户端接入的话，那么Client和Portal只需要引入Eureka的Java客户端，就可以实现服务发现功能。发现目标服务后，通过客户端软负载(SLB，例如Ribbon)就可以路由到目标服务实例。这是一个经典的微服务架构，基于Eureka实现服务注册发现+客户端Ribbon配合实现软路由，如下图所示：

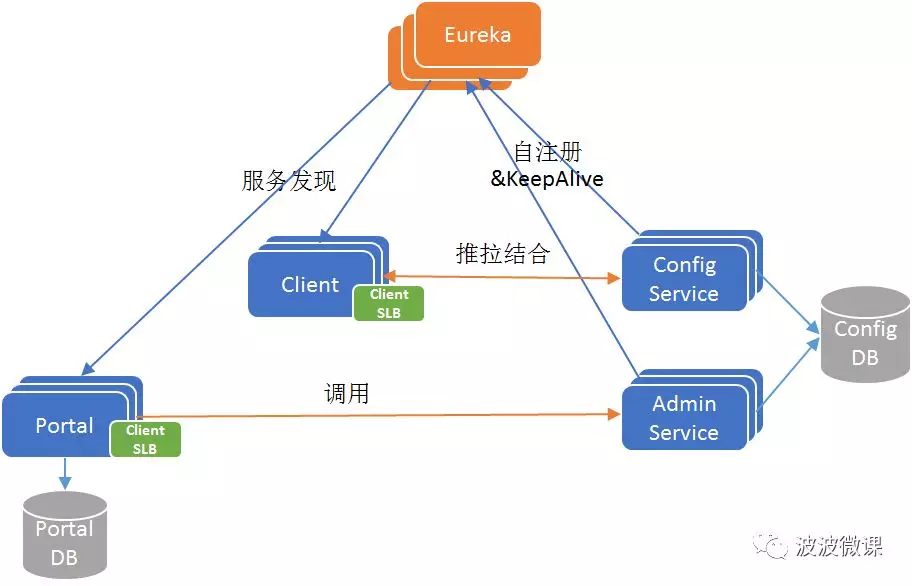

架构演进 - 图3
Apollo V3架构

四、架构V4

在携程，应用场景不仅有Java，还有很多遗留的.Net应用。Apollo的作者也考虑到开源到社区以后，很多客户应用是非Java的。但是Eureka(包括Ribbon软负载)原生仅支持Java客户端，如果要为多语言开发Eureka/Ribbon客户端，这个工作量很大也不可控。为此，Apollo的作者引入了MetaServer这个角色，它其实是一个Eureka的Proxy，将Eureka的服务发现接口以更简单明确的HTTP接口的形式暴露出来，方便Client/Protal通过简单的HTTPClient就可以查询到Config/AdminService的地址列表。获取到服务实例地址列表之后，再以简单的客户端软负载(Client SLB)策略路由定位到目标实例，并发起调用。
现在还有一个问题，MetaServer本身也是无状态以集群方式部署的，那么Client/Protal该如何发现MetaServer呢？一种传统的做法是借助硬件或者软件负载均衡器，例如在携程采用的是扩展后的NginxLB（也称Software Load Balancer），由运维为MetaServer集群配置一个域名，指向NginxLB集群，NginxLB再对MetaServer进行负载均衡和流量转发。Client/Portal通过域名+NginxLB间接访问MetaServer集群。
引入MetaServer和NginxLB之后的架构如下图所示：

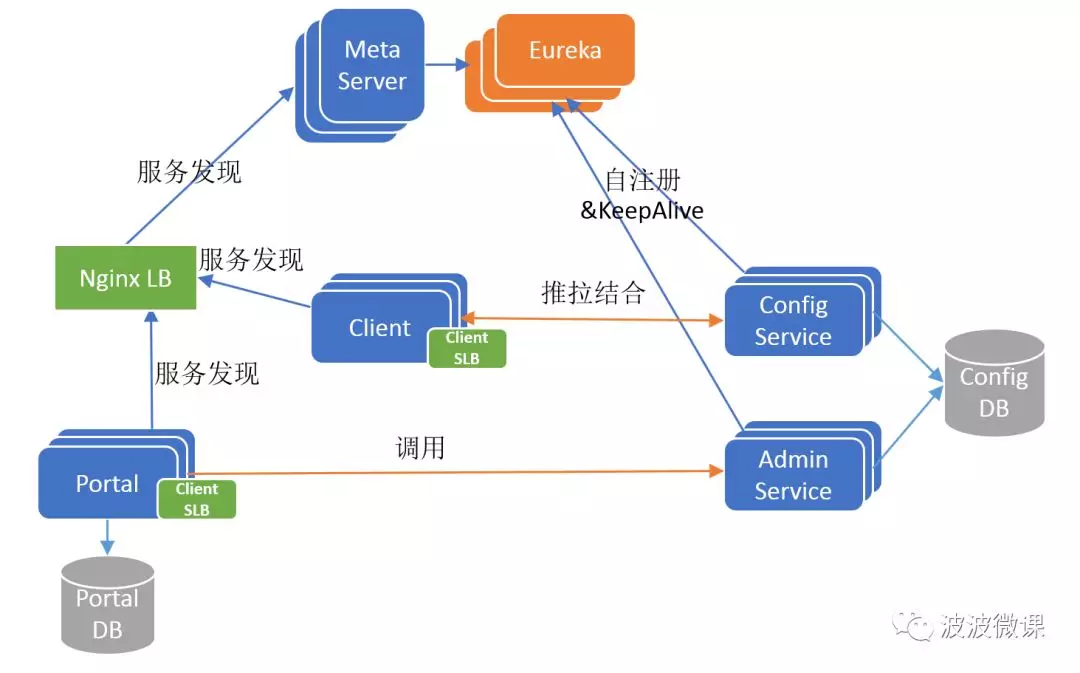

架构演进 - 图4
Apollo V4架构

五、架构V5

V4版本已经是比较完整的Apollo架构全貌，现在还剩下最后一个环节：Portal也是无状态以集群方式部署的，用户如何发现和访问Portal？答案也是简单的传统做法，用户通过域名+NginxLB间接访问Portal集群。
所以V5版本是包括用户端的最终的Apollo架构全貌，如下图所示：

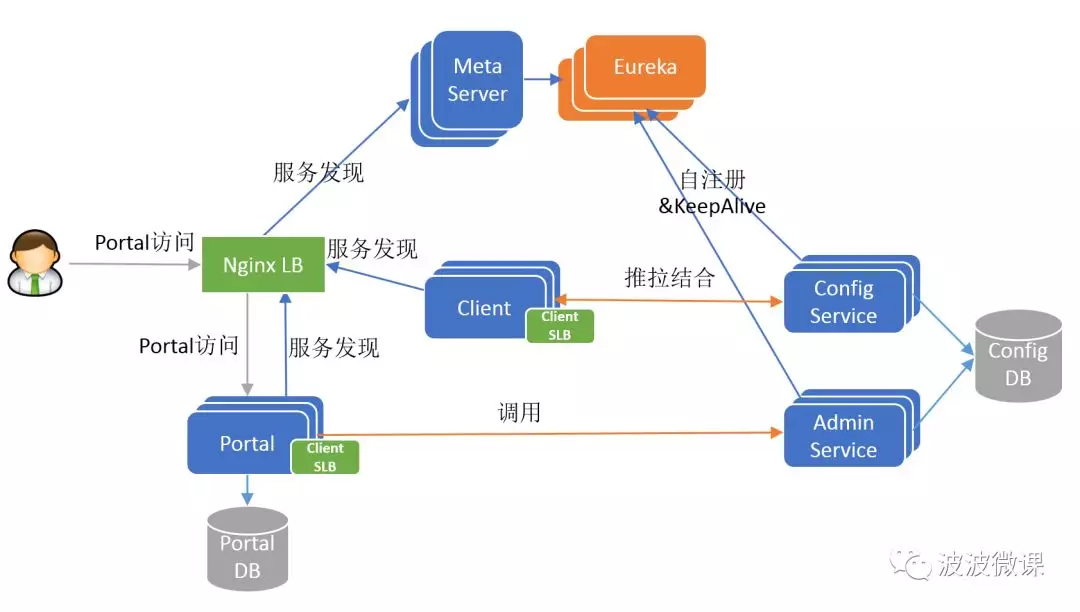

架构演进 - 图5
Apollo V5架构

六、结论

  1. 经过我在第三部分的剖析之后，相信大家对Apollo的微服务架构会有更清晰的认识，作为一个思考题，大家再回头看一下第二部分宋顺给出的架构图，现在是否能够理解？它和波波的架构是如何对应的？提示一下，宋顺的视角是一个从上往下的俯视视角，而我的是一个侧面视角。
  2. ConfgService/AdminService/Client/Portal是Apollo的四个核心微服务模块，相互协作完成配置中心业务功能，Eureka/MetaServer/NginxLB是辅助微服务之间进行服务发现的模块。
  3. Apollo采用微服务架构设计，架构和部署都有一些复杂，但是每个服务职责单一，易于扩展。另外，Apollo只需要一套Portal就可以集中管理多套环境(DEV/FAT/UAT/PRO)中的配置，这个是它的架构的一大亮点。。
  4. 服务发现是微服务架构的基础，在Apollo的微服务架构中，既采用Eureka注册中心式的服务发现，也采用NginxLB集中Proxy式的服务发现。
  5. 波波近期和极客时间合作，推出《微服务架构实践160讲》课程，对微服务8大基础组件的架构和实践进行全面系统的剖析，其中第二个模块课程会专注剖析Apollo配置中心的架构和实践，欢迎大家关注。
