一、Nacos Client

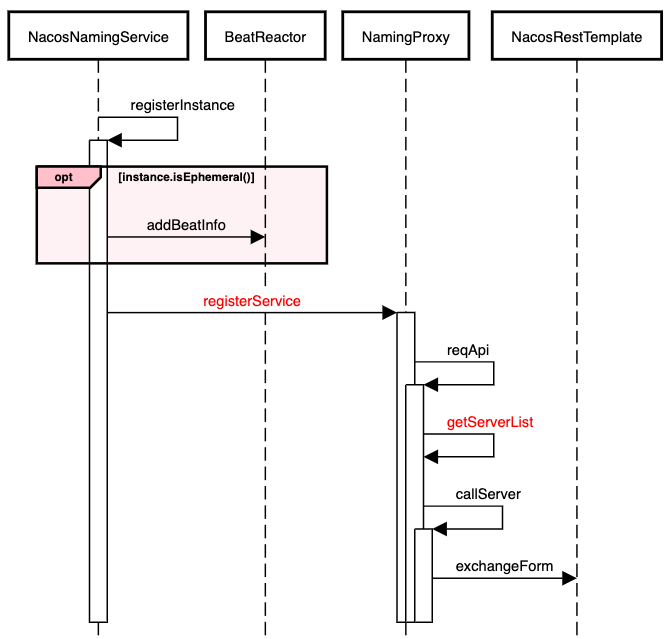

流程简介

构建Instance实例，将其封装成Http请求，然后发送至Server进行注册。通过BeatReactor，定时向Server上报心跳信息。

设计要点

1、BeatInfo
如果是临时实例，则不会在Nacos服务端持久化存储，需要通过上报心跳的方式进行保活，如果一段时间内没有上报心跳，则会被Nacos服务端摘除。在被摘除后如果又开始上报心跳，则会重新将这个实例注册。持久化实例则会持久化到Nacos服务端，此时即使注册实例的客户端进程不在，这个实例也不会从服务端删除，只会将健康状态设为不健康。

2、getServerList

  1. private List<String> getServerList() {
  2.     List<String> snapshot = serversFromEndpoint;
  3.     if (!CollectionUtils.isEmpty(serverList)) {
  4.         snapshot = serverList;
  5.     }
  6.     return snapshot;
  7. }

这里其实涉及到Nacos集群的概念了，serversFromEndpoint其实是向Nacos Server获取当前Nacos集群中的server列表，但是Nacos中用户设置的Nacos Server Addr的优先级是大于Nacos Client端去远程获取到的server列表的。

3、Nacos Server的选取

  1. if (servers != null && !servers.isEmpty()) {
  3.     Random random = new Random(System.currentTimeMillis());
  4.     int index = random.nextInt(servers.size());
  6.     for (int i = 0; i < servers.size(); i++) {
  7.         String server = servers.get(index);
  8.         try {
  9.             return callServer(api, params, body, server, method);
  10.         } catch (NacosException e) {
  11.             exception = e;
  12.             if (NAMING_LOGGER.isDebugEnabled()) {
  13.                 NAMING_LOGGER.debug("request {} failed.", server, e);
  14.             }
  15.         }
  16.         index = (index + 1) % servers.size();
  17.     }
  18. }

如果Nacos Serve是集群模式部署的话，那么会采用随机策略选择一个Nacos Server Addr作为进行Instance注册的Http请求地址；如果请求失败的话则再次重新选取一个Nacos Server。

二、Nacos Server

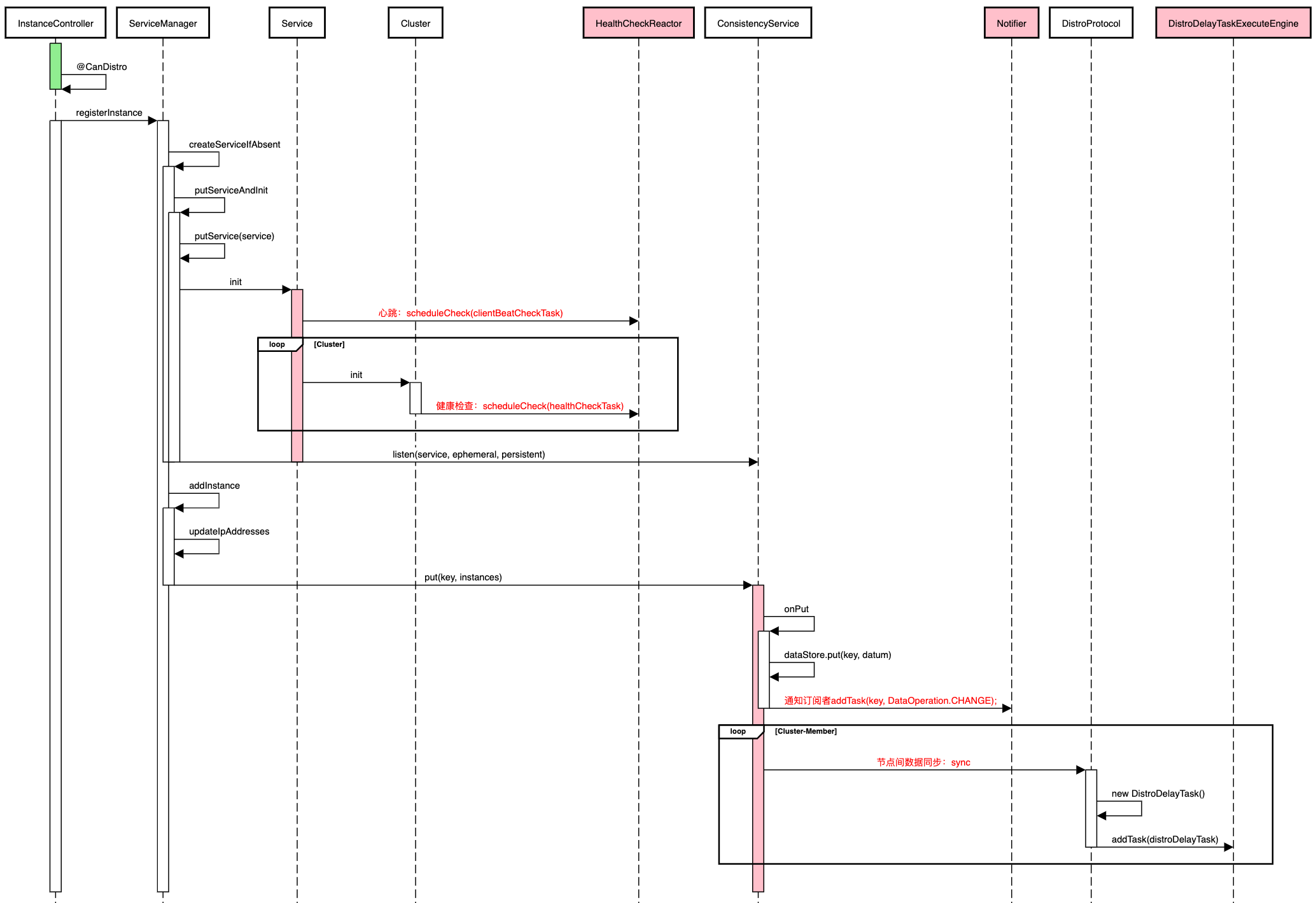

流程简介

完成实例存入Service，同时会触发两个事件。其中一个事件是用于数据同步的，Nacos服务端会根据这个服务是否是临时对象的信息，使用Distro或者Raft协议进行同步，通知其他的Nacos节点该服务发生了变更；另一个事件则通知在该Nacos服务节点上订阅了该服务的订阅者，并根据订阅者信息，通过UDP的方式，把最新的服务列表推送到订阅者客户端上，这就完成了一次服务注册流程。

设计要点

由分级存储模型可知，健康检查、同步机制集中在Cluster层。

1、CanDistro**
实例注册时，DistroFilter会进行请求拦截，以判断当前服务是否由当前节点负责处理。如果不是则转发到相应的节点。具体判断逻辑由 DistroMapper 负责。

  1.    /**
  2.      * Judge whether current server is responsible for input service.
  3.      *
  4.      * @param serviceName service name
  5.      * @return true if input service is response, otherwise false
  6.      */
  7.     public boolean responsible(String serviceName) {
  8.         final List<String> servers = healthyList;
  10.         if (!switchDomain.isDistroEnabled() || ApplicationUtils.getStandaloneMode()) {
  11.             return true;
  12.         }
  14.         if (CollectionUtils.isEmpty(servers)) {
  15.             // means distro config is not ready yet
  16.             return false;
  17.         }
  19.         int index = servers.indexOf(ApplicationUtils.getLocalAddress());
  20.         int lastIndex = servers.lastIndexOf(ApplicationUtils.getLocalAddress());
  21.         if (lastIndex < 0 || index < 0) {
  22.             return true;
  23.         }
  25.         int target = distroHash(serviceName) % servers.size();
  27.         // 类hash一致性算法
  28.         return target >= index && target <= lastIndex;
  29.     }


2、ClientBeatCheckTask
检查并更新客户端临时实例的状态，如果过期的话则从实例列表中移除，同时发布事件事件：

  • 服务变更 ServiceChangeEvent

  • 实例超时 InstanceHeartbeatTimeoutEvent

    1. @Override
    2.   public void run() {
    3.       try {
    4.           if (!getDistroMapper().responsible(service.getName())) {
    5.               return;
    6.           }
    8.           if (!getSwitchDomain().isHealthCheckEnabled()) {
    9.               return;
    10.           }
    12.           List<Instance> instances = service.allIPs(true);
    14.           // 标记：first set health status of instances:
    15.           for (Instance instance : instances) {
    16.               if (System.currentTimeMillis() - instance.getLastBeat() > instance.getInstanceHeartBeatTimeOut()) {
    17.                   if (!instance.isMarked()) {
    18.                       if (instance.isHealthy()) {
    19.                           instance.setHealthy(false);
    20.                           Loggers.EVT_LOG
    21.                                   .info("{POS} {IP-DISABLED} valid: {}:{}@{}@{}, region: {}, msg: client timeout after {}, last beat: {}",
    22.                                           instance.getIp(), instance.getPort(), instance.getClusterName(),
    23.                                           service.getName(), UtilsAndCommons.LOCALHOST_SITE,
    24.                                           instance.getInstanceHeartBeatTimeOut(), instance.getLastBeat());
    25.                           // 发布事件
    26.                           getPushService().serviceChanged(service);
    27.                           ApplicationUtils.publishEvent(new InstanceHeartbeatTimeoutEvent(this, instance));
    28.                       }
    29.                   }
    30.               }
    31.           }
    33.           if (!getGlobalConfig().isExpireInstance()) {
    34.               return;
    35.           }
    37.           // 清除：then remove obsolete instances:
    38.           for (Instance instance : instances) {
    40.               if (instance.isMarked()) {
    41.                   continue;
    42.               }
    44.               if (System.currentTimeMillis() - instance.getLastBeat() > instance.getIpDeleteTimeout()) {
    45.                   // delete instance
    46.                   Loggers.SRV_LOG.info("[AUTO-DELETE-IP] service: {}, ip: {}", service.getName(),
    47.                           JacksonUtils.toJson(instance));
    48.                   deleteIp(instance);
    49.               }
    50.           }
    52.       } catch (Exception e) {
    53.           Loggers.SRV_LOG.warn("Exception while processing client beat time out.", e);
    54.       }
    56.   }

    3、HealthCheckTask
    目前只有持久化的实例才可以选定健康检查方式，非持久化的实例只会使用心跳进行健康检查。

    4、Notifier
    消息通知器。

    5、PushService
    消息推送器，通过UDP的方式把最新的服务列表推送到订阅者客户端上。

    1. private static Receiver.AckEntry udpPush(Receiver.AckEntry ackEntry) {
    2.       if (ackEntry == null) {
    3.           Loggers.PUSH.error("[NACOS-PUSH] ackEntry is null.");
    4.           return null;
    5.       }
    7.       if (ackEntry.getRetryTimes() > MAX_RETRY_TIMES) {
    8.           Loggers.PUSH.warn("max re-push times reached, retry times {}, key: {}", ackEntry.retryTimes, ackEntry.key);
    9.           ackMap.remove(ackEntry.key);
    10.           udpSendTimeMap.remove(ackEntry.key);
    11.           failedPush += 1;
    12.           return ackEntry;
    13.       }
    15.       try {
    16.           if (!ackMap.containsKey(ackEntry.key)) {
    17.               totalPush++;
    18.           }
    19.           ackMap.put(ackEntry.key, ackEntry);
    20.           udpSendTimeMap.put(ackEntry.key, System.currentTimeMillis());
    22.           Loggers.PUSH.info("send udp packet: " + ackEntry.key);
    24.           // 通过UDP向Subscriber推送服务实例信息
    25.           udpSocket.send(ackEntry.origin);
    27.           ackEntry.increaseRetryTime();
    29.           GlobalExecutor.scheduleRetransmitter(new Retransmitter(ackEntry),
    30.                   TimeUnit.NANOSECONDS.toMillis(ACK_TIMEOUT_NANOS), TimeUnit.MILLISECONDS);
    32.           return ackEntry;
    33.       } catch (Exception e) {
    34.           Loggers.PUSH.error("[NACOS-PUSH] failed to push data: {} to client: {}, error: {}", ackEntry.data,
    35.                   ackEntry.origin.getAddress().getHostAddress(), e);
    36.           ackMap.remove(ackEntry.key);
    37.           udpSendTimeMap.remove(ackEntry.key);
    38.           failedPush += 1;
    40.           return null;
    41.       }
    42.   }

    6、DistroDelayTaskExecuteEngine
    Nacos Server 节点数据同步器
