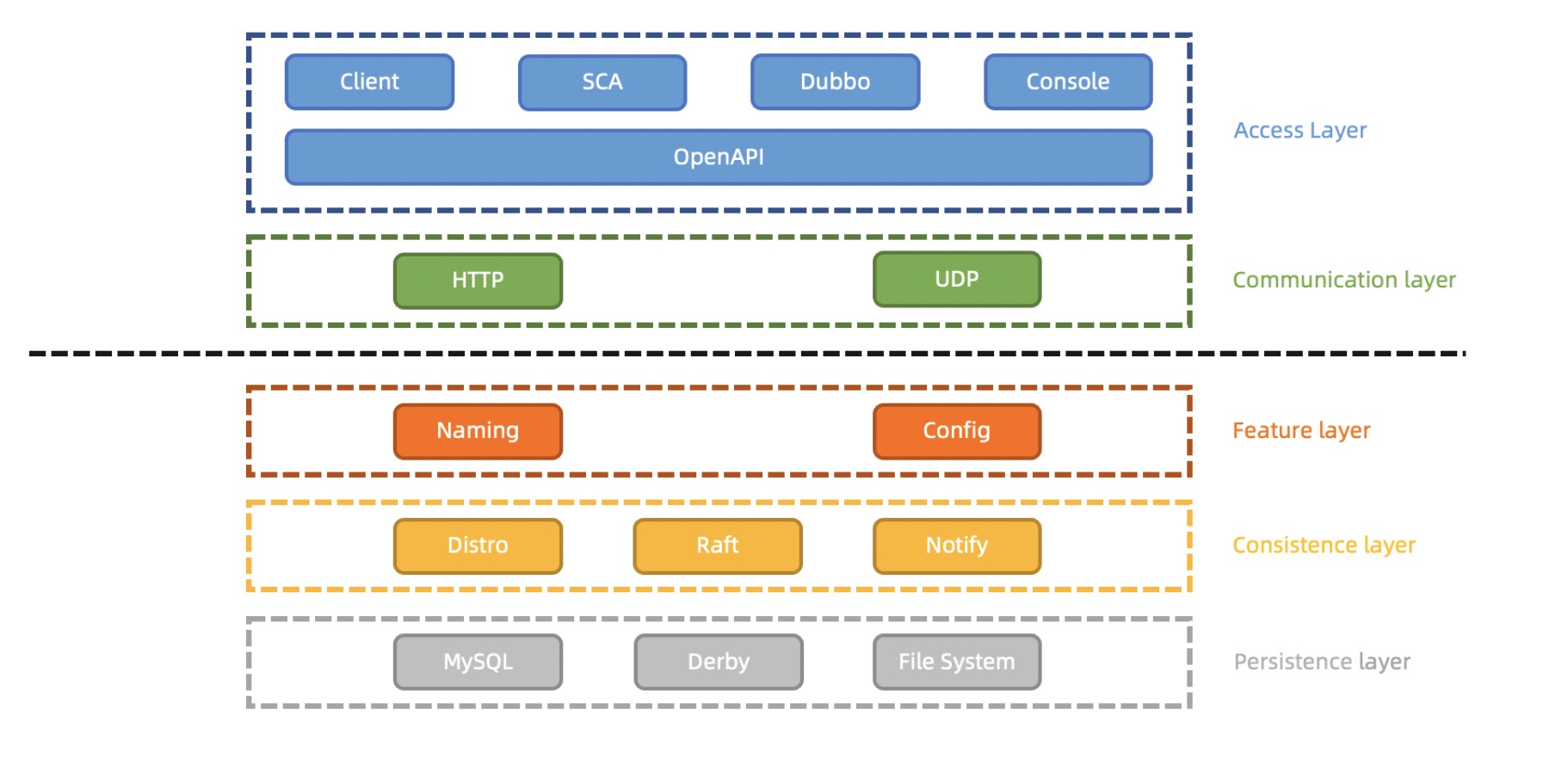

一、Nacos 1.X架构层次

Nacos 1.X 大致分为5层， 分别是接入层、通信层、功能层、同步层和持久化层。

1、接入层是
用户最直接交互的层面，主要有Nacos客户端，以及依赖客户端的Dubbo和SCA以及用户操作的控制台Console组成。 客户端和Console进行服务和配置操作，统一通过HTTP的OpenAPI发起通信请求。

2、通信层
主要基于HTTP的短连接请求模型进行，部分推送功能通过UDP进行通信。

3、功能层
目前有服务发现和配置管理，这层也就是实际管理服务和配置的业务层。

4、同步层
有数据同步的AP模式Distro和CP模式Raft，还有有一个最简易的水平通知Notify，用处各不相同：

• Distro：非持久化服务的同步模式
• Raft：持久化服务的同步模式、以及使用Derby作为配置的存储时同步配置操作。
• Notify：使用MySQL作为配置的存储时，通知其他节点更新缓存及发起配置推送。

5、持久化层
Nacos使用MySQL、Derby和本地文件系统来进行数据的持久化 配置信息，用户信息，权限信息存储在MySQL或Derby数据库中， 持久化服务信息及服务和实例元数据信息存储在本地文件系统。

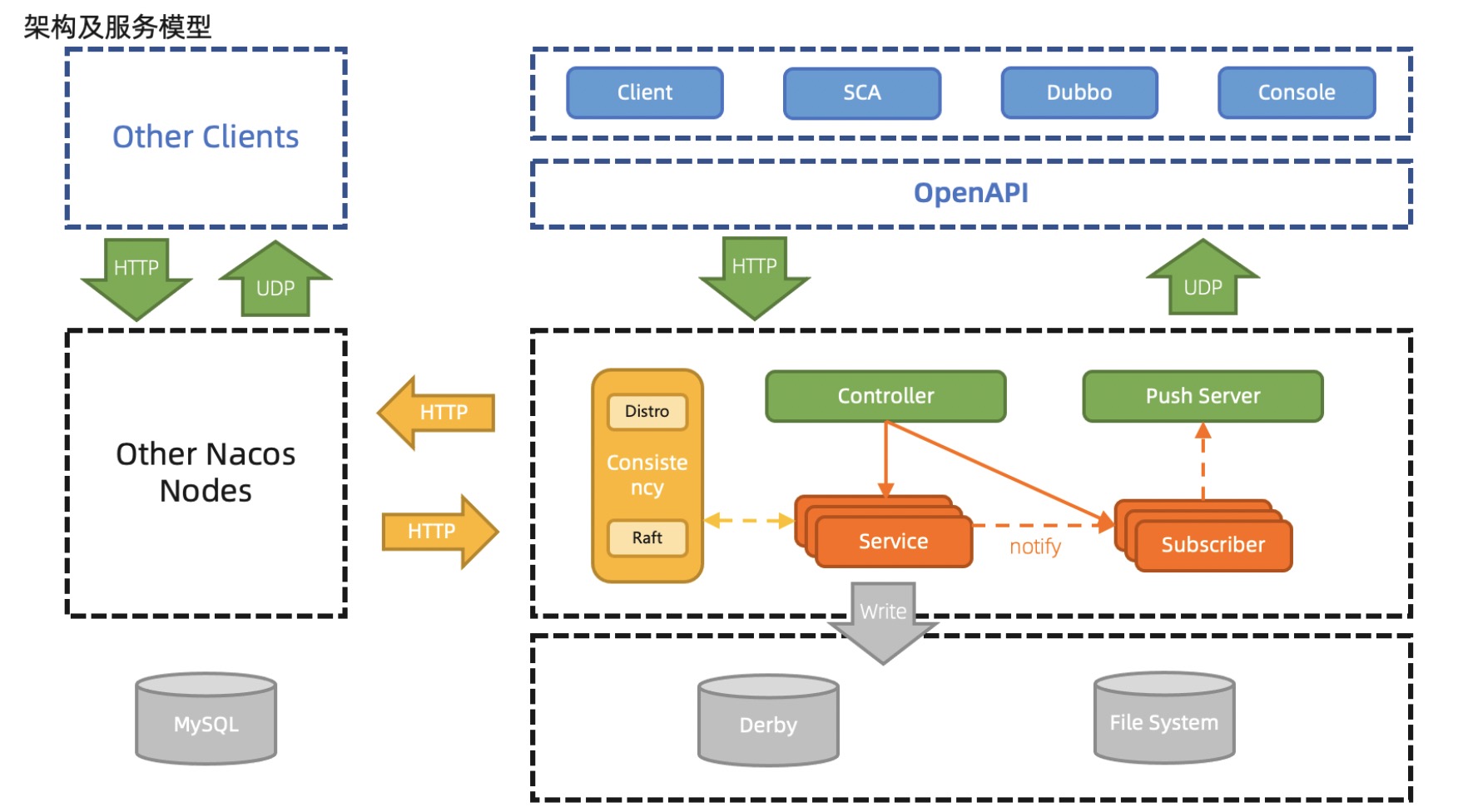

二、Nacos 1.X架构下的服务发现模型

我们通过一个服务发现的流程，再深入熟悉一下Nacos 1.X架构和基于当前架构的Nacos服务发现模型。

服务注册流程
1、Nacos客户端注册服务会通过OpenAPI发送Http注册服务的请求，请求内容会带上服务信息及实例信息，通常这个步骤是由微服务框架SCA和dubbo完成。

2、服务端收到请求后，会先在Contoller中进行数据的读取和校验，比如IP是否合法，服务名是否正确等等。校验通过后，如果这个服务是第一次注册，Nacos会在服务端生成一个Service对象，然后把这次注册的实例信息存入这个Service对象中；如果Nacos服务端已经有了这个Service对象，那么就会直接把新注册的实例信息存入对象。这个Service对象通过 命名空间+Group+Service 的组合来保证唯一性。

3、完成实例存入Service的同时，会触发两个事件，其中一个事件是用于数据同步的，Nacos服务端会根据这个服务是否是临时对象的信息，使用Distro或者Raft协议进行同步，通知其他的Nacos节点该服务发生了变更；另一个事件则通知在该Nacos服务节点上订阅了该服务的订阅者，并根据订阅者信息，通过UDP的方式，把最新的服务列表推送到订阅者客户端上。这就完成了一次服务注册流程。

另外，对于那些被定义为持久化的服务的所有信息，都会通过raft协议，保证能够写入到文件系统中被持久化。
最后，其他的Nacos节点，在通过同步而进行Service变更的时候也会触发通知订阅者的事件，从而使在其他Nacos服务节点上订阅该服务的订阅者也能收到推送。
