1.物理层的基本概念

  • 物理层考虑的是怎样才能在连接各种计算机的传输媒体上传输数据比特流，而不是指具体的传输媒体。
  • 物理层的作用是要尽可能地屏蔽掉不同传输媒体和通信手段的差异
  • 用于物理层的协议也常称为物理层规程

主要任务为：确定传输媒体和接口的一些特性

  • 机械特性 ：指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等。
  • 电气特性：指明在接口电缆的各条线上出现的电压的范围。
  • 功能特性：指明某条线上出现的某一电平的电压的意义。
  • 过程特性 ：指明对于不同功能的各种可能事件的出现顺序。

    2.数据通信的基础知识

    2.1 数据通信系统的模型

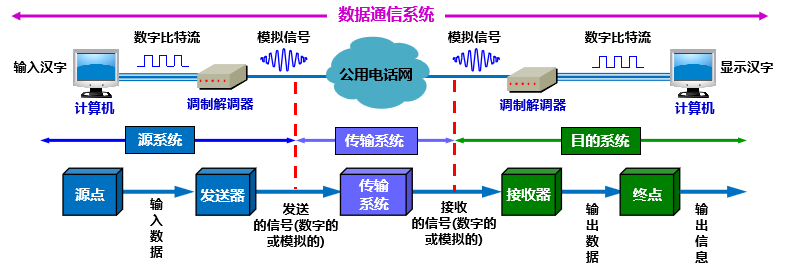

    一个数据通信系统包括三大部分：源系统（或发送端、发送方）、传输系统（传输网络）、目的系统（或接收端、接收方）

常用术语

  • 数据 — 运送消息的实体
  • 信号 — 数据的电气的或电磁的体现
  • 模拟信号 — 代表消息的参数的取值是连续的
  • 数字信号 — 代表消息的参数的取值是离散的

  • 码元 — 在使用时间域（或简称为时域）对波形表示数字信号时，代表不同离散数值的基本波形

    2.2 有关信道的几个基本概念

    2.2.1 信道

  • 信道 — 一般用来表示向某一个方向传送消息的媒体

  • 单向通信/单工通信 — 只能有一个方向的通信而没有反方向的交互
  • 双向交替通信/半双工通信 — 通信的双方都可以发送消息，但不能双方同时发送或同时接收

  • 双向同时通信/全双工通信 — 通信的双方可以同时发送和接收信息

    2.2.2 基带信号

  • 基带信号（即基本频带信号）— 来自信源的信号，像计算机输出的代表各种文字或图像文件的数据信号都属于基带信号

  • 基带信号往往包含较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量。因此必须对基带信号进行调制。

    2.2.3 调制

    1. 基带调制：仅对基带信号的波形进行变换，使它能够与信道特性相适应。变换后的信号仍然是基带信号。把这种过程称为编码 (coding)。
    1. 带通调制：使用载波 (carrier)进行调制，把基带信号的频率范围搬移到较高的频段，并转换为模拟信号，这样就能够更好地在模拟信道中传输（即仅在一段频率范围内能够通过信道） 。

  • 带通信号 ：经过载波调制后的信号。

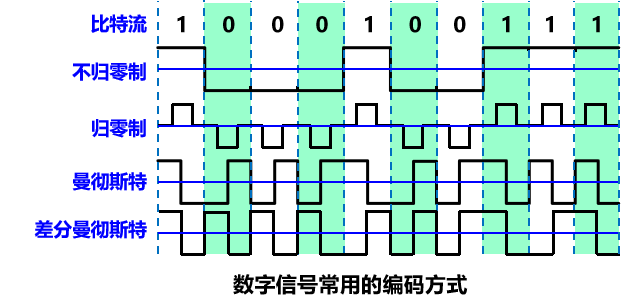

    2.2.4 常用编码方式

  • 不归零制：正电平代表 1，负电平代表 0。

  • 归零制：正脉冲代表 1，负脉冲代表 0。
  • 曼彻斯特编码：位周期中心的向上跳变代表 0，位周期中心的向下跳变代表 1。但也可反过来定义。
  • 差分曼彻斯特编码：在每一位的中心处始终都有跳变。位开始边界有跳变代表 0，而位开始边界没有跳变代表 1。


  • 从信号波形中可以看出，曼彻斯特编码和差分曼彻斯特编码产生的信号频率比不归零制高。
  • 从自同步能力来看，不归零制不能从信号波形本身中提取信号时钟频率（这叫做没有自同步能力），而曼彻斯特编码和差分曼彻斯特编码具有自同步能力。

2.4.5 基本的带通调制方法

基带信号往往包含有较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量。为了解决这一问题，就必须对基带信号进行调制 (modulation)。

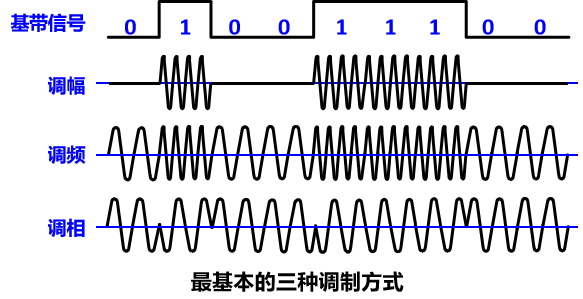

最基本的二元制调制方法有以下几种：

  • 调幅(AM)：载波的振幅随基带数字信号而变化。
  • 调频(FM)：载波的频率随基带数字信号而变化。
  • 调相(PM)：载波的初始相位随基带数字信号而变化。


2.4.6 正交振幅调制 QAM

为了达到更高的信息传输速率，必须采用技术上更为复杂的多元制的振幅相位混合调制方法。

例如：

  • 可供选择的相位有 12 种，而对于每一种相位有 1 或 2 种振幅可供选择。总共有 16 种组合，即 16 个码元。
  • 由于 4 bit 编码共有 16 种不同的组合，因此这 16 个点中的每个点可对应于一种 4 bit 的编码。数据传输率可提高 4 倍。

不是码元越多越好。若每一个码元可表示的比特数越多，则在接收端进行解调时要正确识别每一种状态就越困难，出错率增加。

2.3 信道的极限容量

  • 任何实际的信道都不是理想的，在传输信号时会产生各种失真以及带来多种干扰。
  • 码元传输的速率越高，或信号传输的距离越远，或传输媒体质量越差，在信道的输出端的波形的失真就越严重。

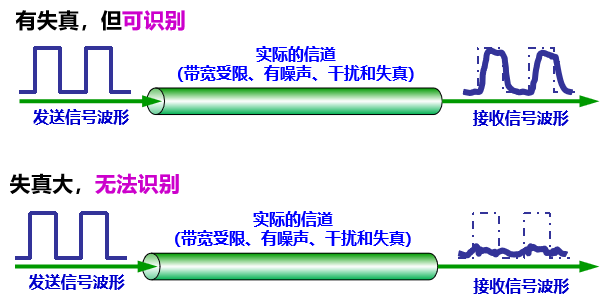

数字信号通过实际的信道：

2.3.1 限制码元在信道上的传输速率的因素

从概念上讲，限制码元在信道上的传输速率的因素有以下两个：

  • 信道能够通过的频率范围

  • 信噪比

    2.3.1.1 信道能够通过的频率范围

  • 具体的信道所能通过的频率范围总是有限的。信号中的许多高频分量往往不能通过信道。

  • 1924 年，奈奎斯特 (Nyquist) 就推导出了著名的奈氏准则。他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。

在任何信道中，码元传输的速率是有上限的，否则就会出现码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。

如果信道的频带越宽，也就是能够通过的信号高频分量越多，那么就可以用更高的速率传送码元而不出现码间串扰。

2.3.1.2 信噪比

噪声：

  • 噪声存在于所有的电子设备和通信信道中。
  • 噪声是随机产生的，它的瞬时值有时会很大。因此噪声会使接收端对码元的判决产生错误。
  • 但噪声的影响是相对的。如果信号相对较强，那么噪声的影响就相对较小。

由此引出信噪比：

  • 信噪比就是信号的平均功率和噪声的平均功率之比。（记为S/N，并用分贝 (dB) 作为度量单位）
  • 公式：信噪比(dB) = 10 log**10**(S/N) (dB)
  • 例如，当S/N=10时，信噪比为10dB，而当S/N=1000时，信噪比为30dB。

香农公式

  • 1984年，香农用信息论的理论推导出了带宽受限且有高斯白噪声干扰的信道的极限、无差错的信息传输速率
  • 信息传输速率C：C = W log**2**(1+S/N) (bit/s)
    • W 为信道的带宽（以 Hz 为单位）
    • S 为信道内所传信号的平均功率
    • N 为信道内部的高斯噪声功率
  • 香农公式表明
    • 信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高。
    • 只要信息传输速率低于信道的极限信息传输速率，就一定可以找到某种办法来实现无差错的传输。
    • 若信道带宽 W 或信噪比 S/N 没有上限（当然实际信道不可能是这样的），则信道的极限信息传输速率 C 也就没有上限。
    • 实际信道上能够达到的信息传输速率要比香农的极限传输速率低不少。

      注：

      • 对于频带宽度已确定的信道，如果信噪比不能再提高了，并且码元传输速率也达到了上限值，那么还有办法提高信息的传输速率。
      • 这就是：用编码的方法让每一个码元携带更多比特的信息量。

3.物理层下面的传输媒体

3.1 导引型传输媒体

3.2 非导引型传输媒体

4.信道复用技术

  • 复用 (multiplexing) 是通信技术中的基本概念。
  • 它允许用户使用一个共享信道进行通信，降低成本，提高利用率。

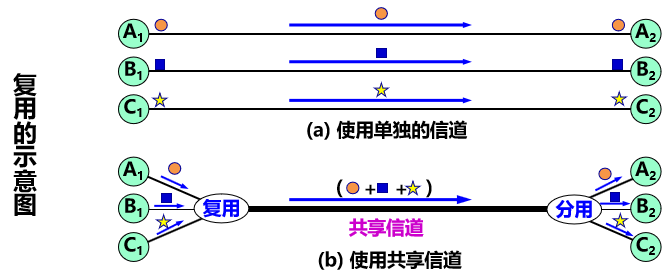

A1，B1和 C1分别使用一个单独的信道和 A2，B2和 C2进行通信，总共需要三个信道。但如果在发送端使用一个复用器，就可以让大家合起来使用一个共享信道进行通信。 在接收端再使用分用器，把合起来传输的信息分别送到相应的终点。当然复用要付出一定代价（共享信道由于带宽较大因而费用也较高，再加上复用器和分用器）。但如果复用的信道数量较大，那么在经济上还是合算的。

4.1 频分复用FDM、时分复用TDM和统计时分复用

4.1.1 频分复用FDM：

  • 将整个带宽分为多份，用户在分配到一定的频带后，在通信过程中自始至终都占用这个频带。
  • 频分复用的所有用户在同样的时间占用不同的带宽资源（请注意，这里的“带宽”是频率带宽而不是数据的发送速率）

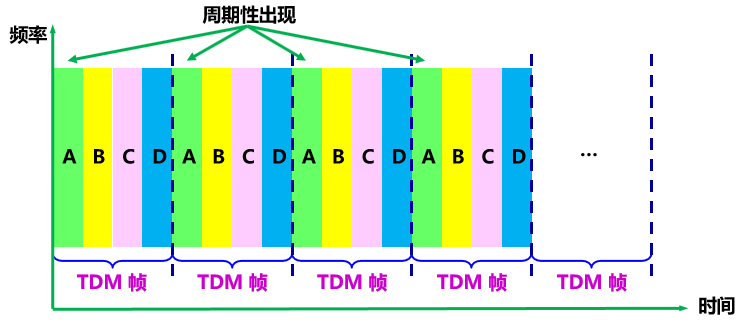

4.1.2 时分复用TDM：

  • 时分复用则是将时间划分为一段段等长的时分复用帧（TDM帧）。每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。
  • 每一个用户所占用的时隙是周期性地出现（其周期就是TDM帧的长度）的。
  • TDM 信号也称为等时信号。时分复用的所有用户在不同的时间占用同样的频带宽度。

时分复用可能会造成线路资源的浪费:

  • 使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，用户对分配到的子信道的利用率一般是不高的。
  • 当用户在某一段时间暂时无数据传输时（例如用 户正在键盘上输入数据或正在浏览屏幕上的信息），那就只能让已经分配到手的子信道空闲 着，而其他用户也无法使用这个暂时空闲的线路资源。

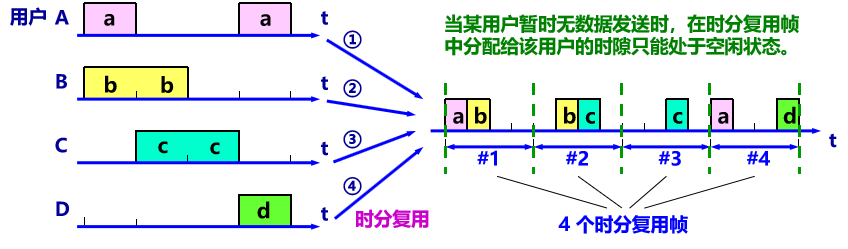

这里假定有 4 个用户 A，B，C 和 D 进行时分复用。 复用器按 A→B→C→D 的顺序依次对用户的时隙进行扫描，然后构成一个个时分复用帧。图中共画出了 4 个时分复用帧，每个时分复用帧有 4 个时隙。请注意，在时分复用帧中，每一个用户所分配到的时隙长度缩短了，在本例中，只有原来的 1/4。可以看出，当某用户暂时无数据发送时，在时分复用帧中分配给该用户的时隙只能处于空闲状态，其他用户即使一直有数据要发送，也不能使用这些空闲的时隙。这就导致复用后的信道利用率不高

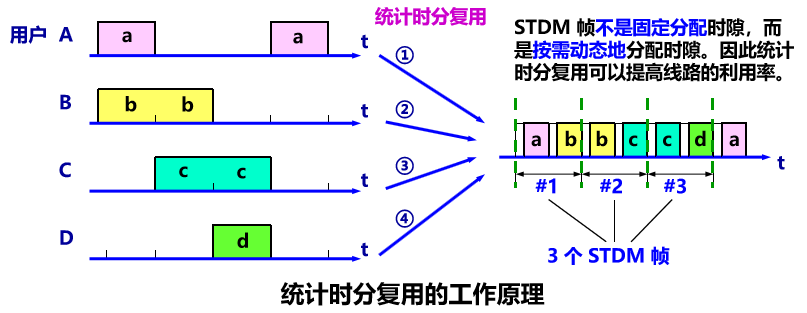

4.1.3 统计时分复用


一 个使用统计时分复用的集中器连接 4 个低速用户，然后将它们的数据集中起来通过高速线路发送到一个远地计算机。

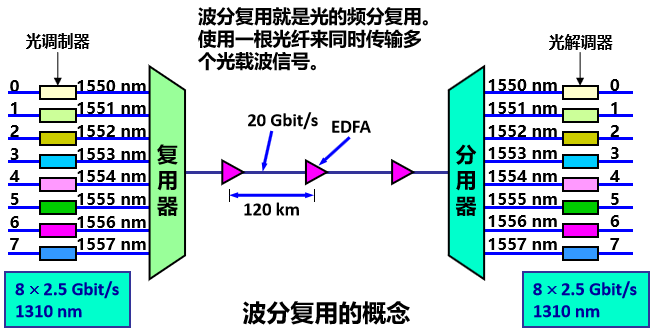

4.2 波分复用WDM

  • 波分复用就是光的频分复用


4.3 码分复用CDM

  • 常用的名词是码分多址 CDMA (Code Division Multiple Access)。

特点：

  • 广泛应用于无线链路共享（如蜂窝网、卫星通信等）
  • 各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰。

  • 这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。

    4.3.1 码片序列：

  • 每一个比特时间划分为 m 个短的间隔，称为码片 (chip)

  • 每个站被指派一个唯一的 m bit 码片序列。
    • 如发送比特 1，则发送自己的 m bit 码片序列。
    • 如发送比特 0，则发送该码片序列的二进制反码。
  • 例如，S 站的 8 bit 码片序列是 00011011。
    • 发送比特 1 时，就发送序列 00011011，
    • 发送比特 0 时，就发送序列 11100100。
    • S 站的码片序列：(–1 –1 –1 +1 +1 –1 +1 +1)

码片序列实现了扩频

  • 假定S站要发送信息的数据率为 b bit/s。由于每一个比特要转换成 m 个比特的码片，因此 S 站实际上发送的数据率提高到 mb bit/s，同时 S 站所占用的频带宽度也提高到原来数值的 m 倍。
    • 即：编码信号=(原始数据)×(码片序列)
  • 这种通信方式是扩频通信中的一种。扩频通信通常有两大类：
    • 一种是直接序列扩频DSSS，如上面讲的使用码片序列就是这一类。
    • 另一种是跳频扩频FHSS。

CDMA 的重要特点 ：

  • 每个站分配的码片序列不仅必须各不相同，并且还必须互相正交。
  • 在实用的系统中是使用伪随机码序列。

码片序列的正交关系：

  • 令向量 S 表示站 S 的码片向量，令 T 表示其他任何站的码片向量。
  • 两个不同站的码片序列正交，就是向量 S 和T 的规格化内积等于 0：
    • 第二章 物理层 - 图11
  • 任何一个码片向量和该码片向量自己的规格化内积都是 1
  • 一个码片向量和该码片反码的向量的规格化内积值是 –1

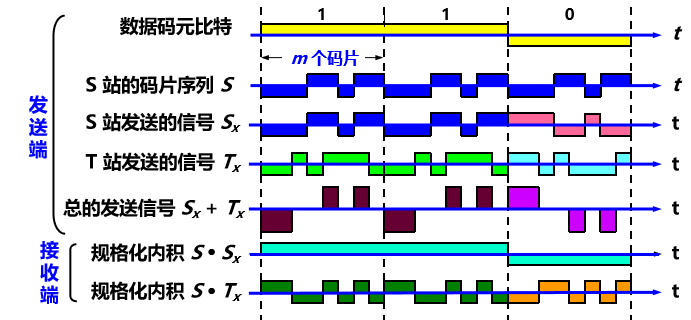

4.3.2 CDMA的工作原理
